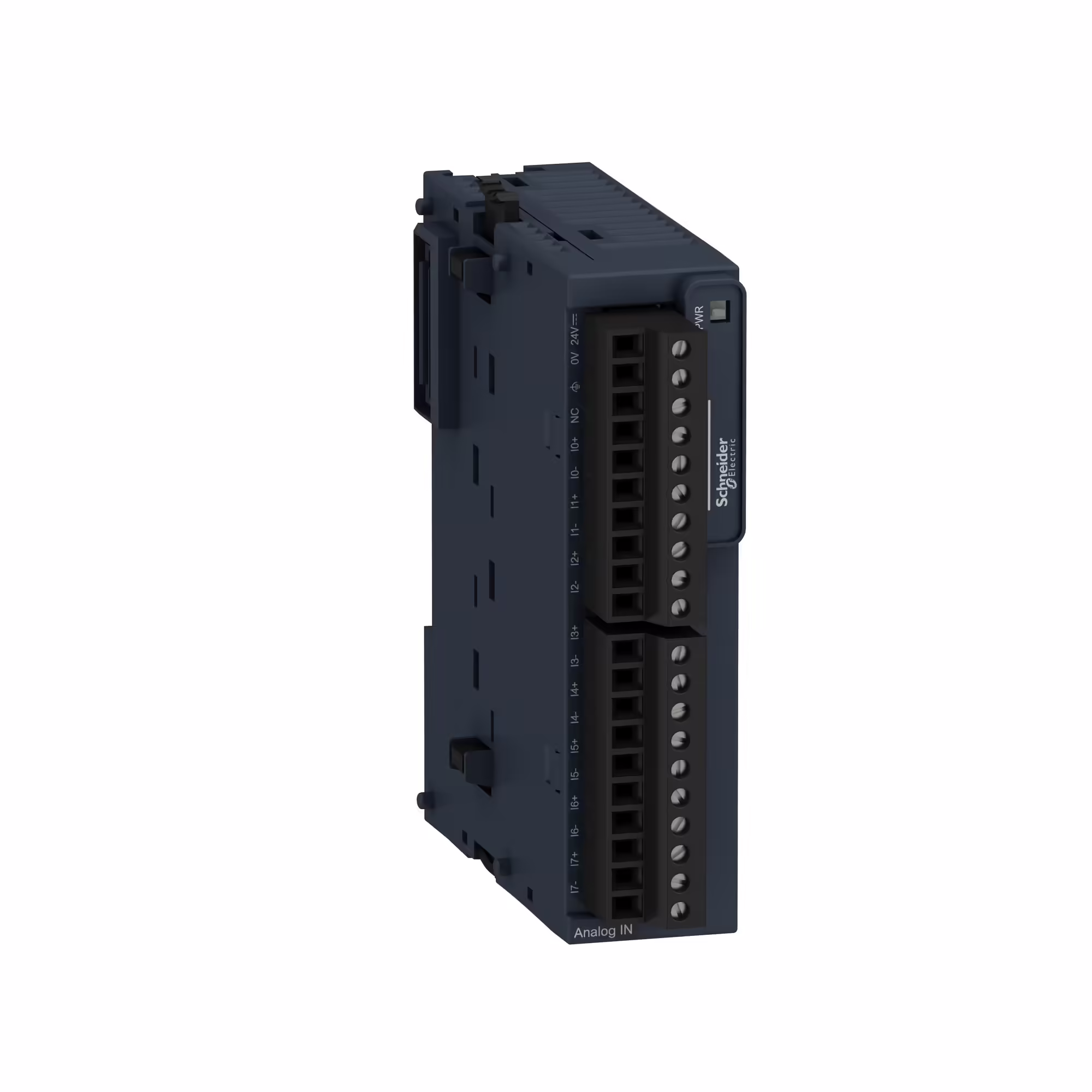

TM3AI8 МОДУЛЬ TM3 8 АНАЛОГ ВХ 12 БІТ

Висота зберігання

0-3000 м

Висота над рівнем моря

0...2000 m

Стійкість до імпульсних перенапруг

1 кВ джерело живлення Звичайний режим відповідно до МЕК 61000-4-5 | 0.5 кВ джерело живлення Диференційний режим відповідно до МЕК 61000-4-5 | 1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5

Стійкість до швидких перехідних процесів

1 кВ відповідно до МЕК 61000-4-4 (I/O)

Робоча температура навколишнього середови

-10-55 °C горизонтальна установка | -10-35 °C вертикальна установка

Відносна вологість

10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі)

Стійкість до коротких переривів споживання

10 мс

Стійкість до кондуктивних перешкод

10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 | 3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до електромагнітного поля

10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Ударостійкість

15 gn для 11 мс

Ступінь забруднення

2

Температура навколишнього повітря для збер

-25-70 °C

Стійкість до магнітних полів

30 А/м відповідно до МЕК 61000-4-8

Вібростійкість

3,5 мм на 5-8.4 Гц на DIN-рейка | 3 gn на 8.4-150 Гц на DIN-рейка

Стійкість до електростатичного розряду

8 кВ в повітрі відповідно до МЕК 61000-4-2 | 4 кВ при контакті відповідно до МЕК 61000-4-2

Сертифікація виробу

CE | UKCA | RCM | EAC | cULus | cULus HazLoc

Мінімальне спотворення ширини імпульсу/тре

IP20

Стандарти

МЕК 61131-2

Електромагнітна емісія

випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30-230 МГц відповідно до МЕК 55011 | випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011

Відхилення температури

+/- 0,01 % FS/°C

Маса нетто

0.11 кг

Нелінійність

+/- 0,2 %FS

Стабільність та повторюваність характерис

+/-0,5 %FS

Перехресне наведення

<= 1 LSB

Час перетворення

1 мс + 1 мс на канал + 1 цикл контролера

Абсолютна похибка виміру

+/- 1 % повної шкали | +/- 0.2 % повної шкали на 25 °C

Електричне з'єднання

10 x 1.5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів і живлення | 10 x 1.5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів

Роздільна здатність аналогового входу

12 біт | 11 біт + знак

Межі напруги живлення

20.4-28.8 В

Ширина

23.6 мм

Значення молодшого біта

2,44 мВ 0...10 Внапруга | 4.88 мВ - 10...10 Внапруга | 4.88 мкА 0...20 мАструм | 3.91 мкА 4...20 мАструм

Вхідний повний опір

<= 50 Ом струм | >= 1 МОм напруга

Глибина

70 мм

Код УКТЗЕД

8538909100

Висота

90 мм

Штрих-код

b3606480648922

Маркування

CE

Монтажна опора

DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | плата або панель із монтажним набором

Місцева сигналізація

для PWR 1 СВІТЛОДІОД (зелений)

Тип кабелю

екранована вита пара <30 м для Вхід ланцюг

Ізоляція

між входом і виходом в 1500 В змінний струм | між входом і внутрішньою логікою в 500 В змінний струм

Сумісність серії

Modicon M221 | Modicon M241 | Modicon M251 | Modicon M262

Тривалість вибірки

1 мс

Допустиме тривале перевантаження

13 В, аналоговий тип входу: напруга | 40 мА, аналоговий тип входу: струм

[Us] номінальна напруга живлення

24 В постійний струм

Серія продукту

Modicon TM3

Тип виробу або компоненту

модуль аналогових входів

Кількість аналогових входів

8

Тип аналогового входу

струм 4...20 мА | струм 0...20 мА | напруга 0...10 В | напруга - 10...10 В
