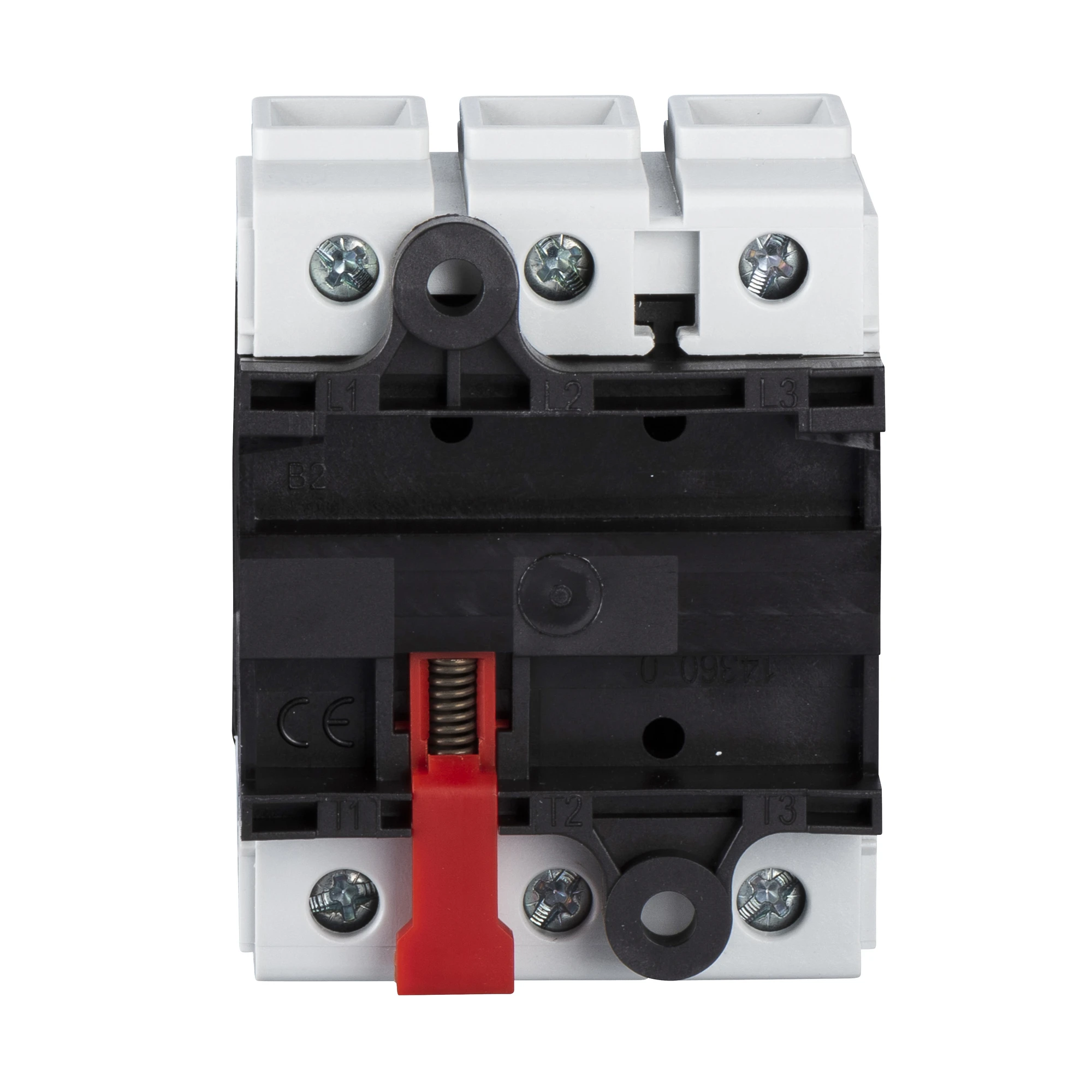

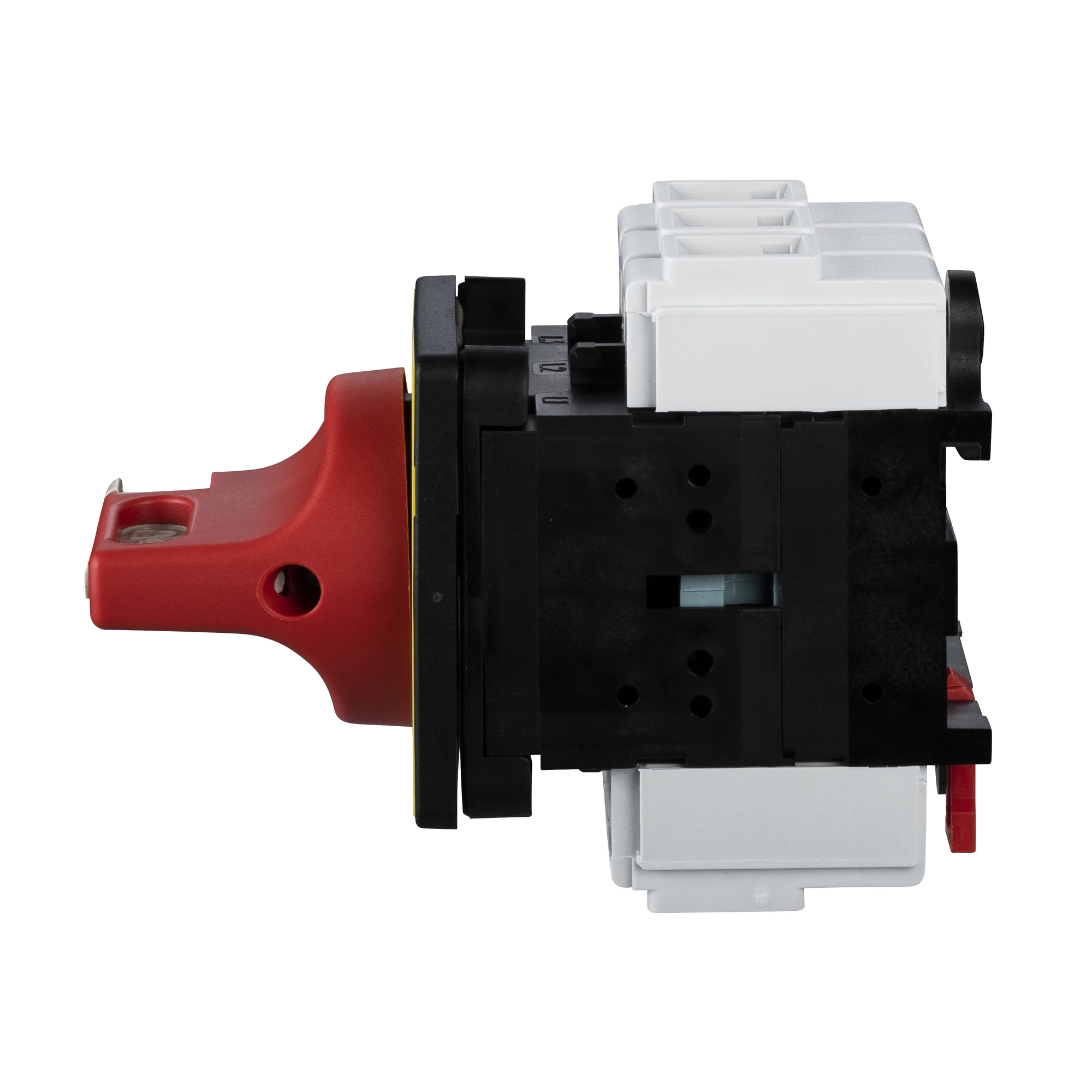

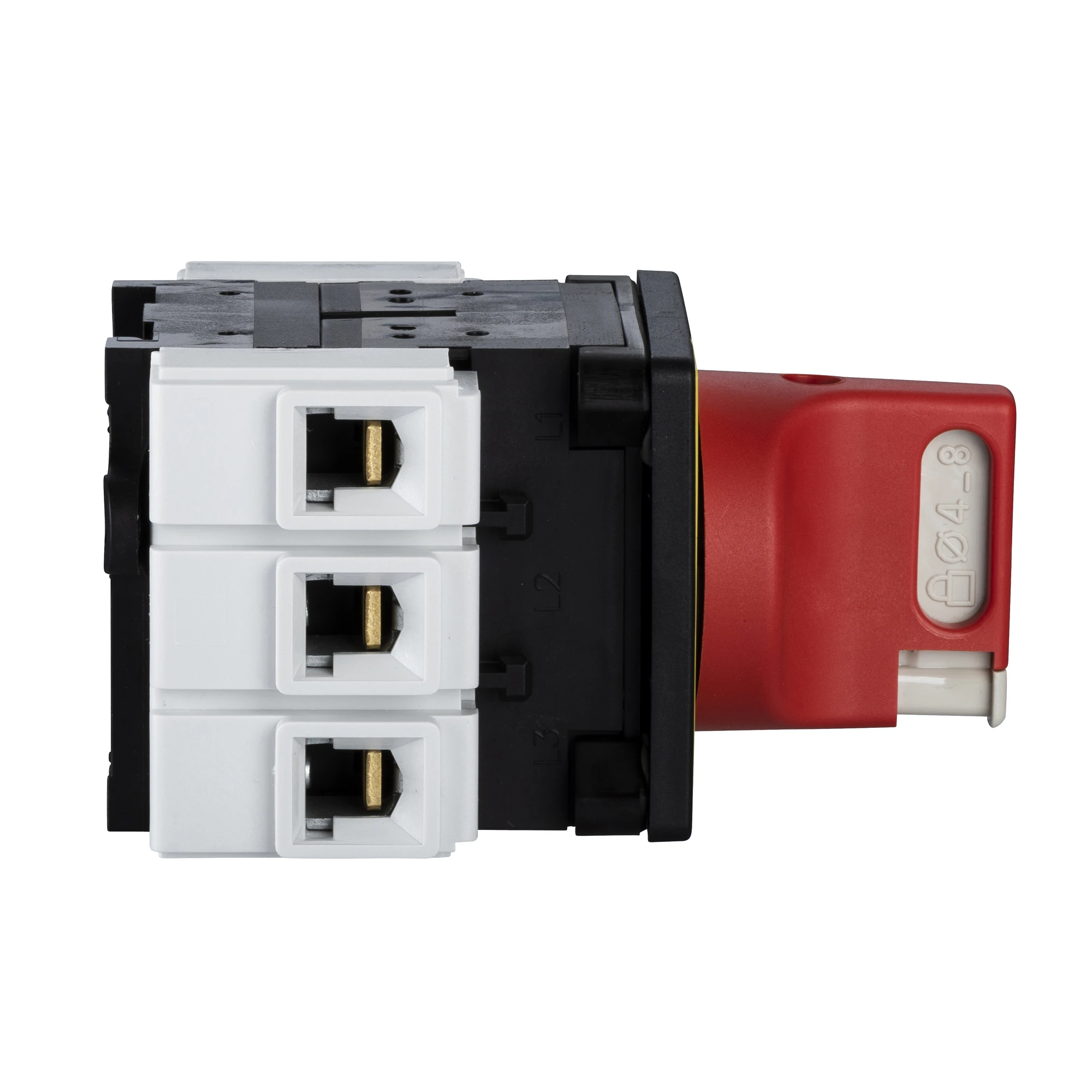

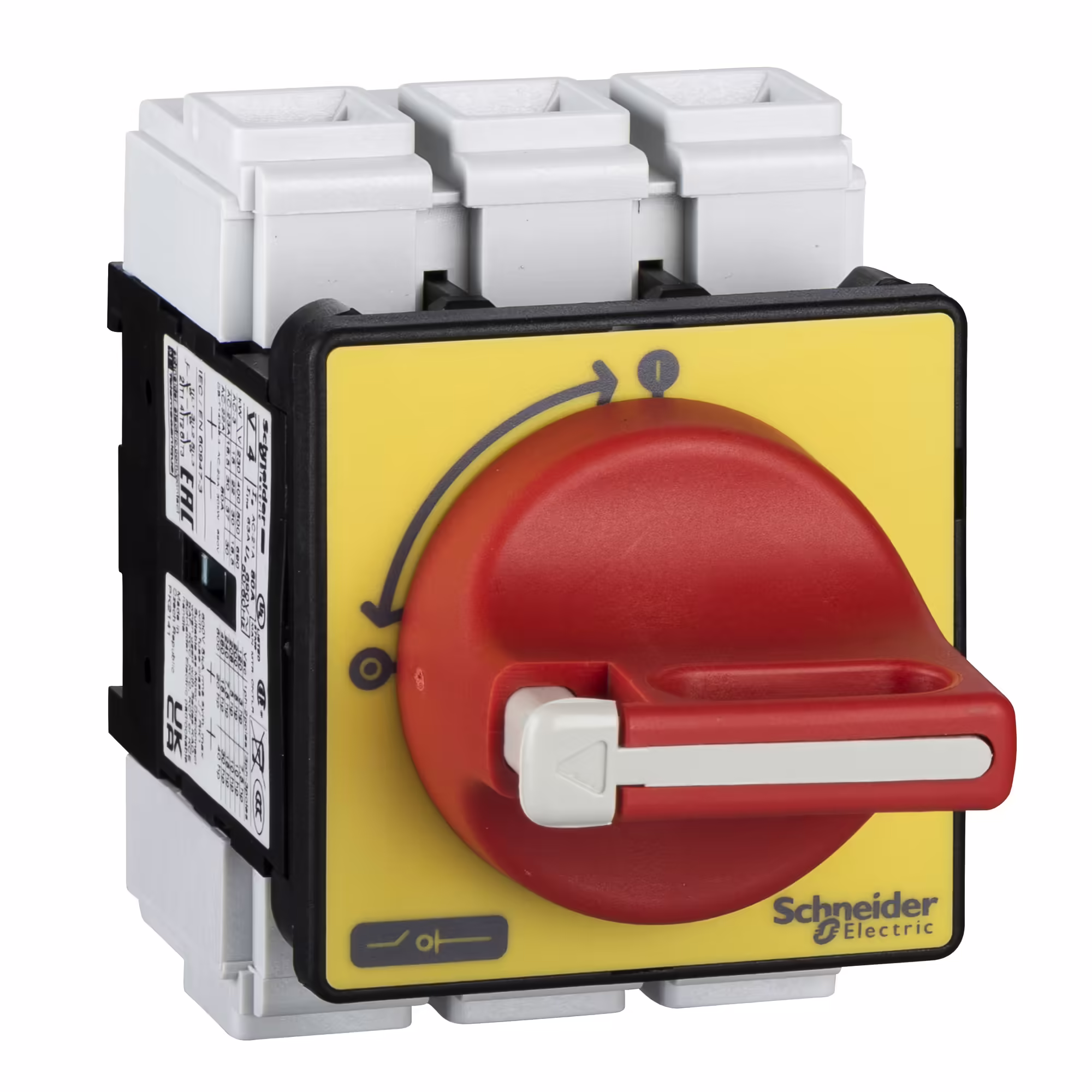

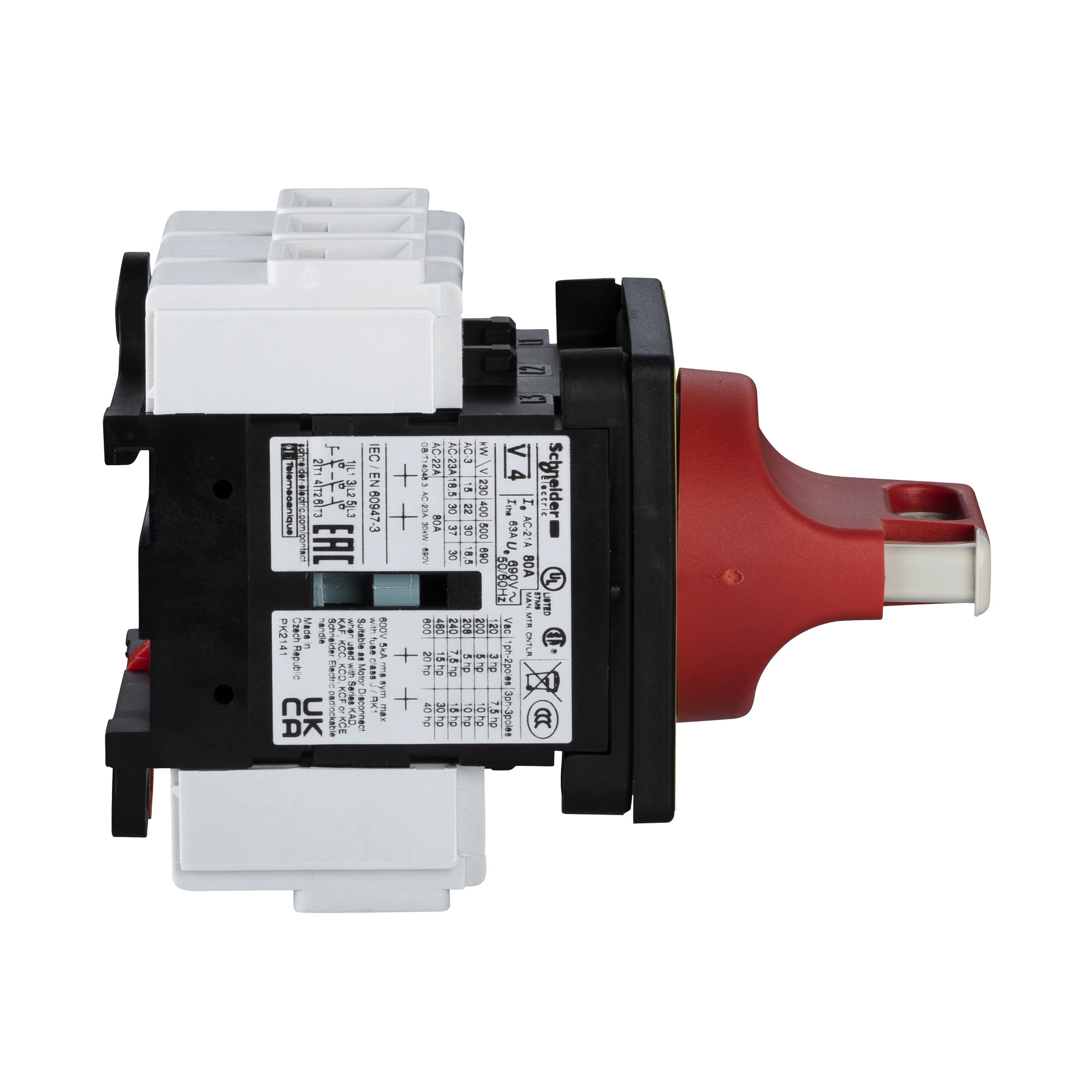

VCF4 АВАРІЙНИЙ ВИМИКАЧ 80А

Маркування

0 - 1

Маса нетто

0.56 кг

Номінальний умовний струм короткого замика

10 кА на 400 В - відповідний запобіжник 80 А аМ | 10 кА на 400 В - відповідний запобіжник 80 А gG

[Icm] номінальна найбільша вмикаюча здатніст

2.1 кА на 400 В при Iпік

Тип контакту та з'єднання

3 нормально відкритих

Клас перервної роботи

30

Механічна зносостійкість

30000 циклів

Електрична зносостійкість

30000 циклів AC-21 | 30000 циклів DC-1...5

Опис полюсів

3P

Спосіб кріплення

4 гвинтами для ручка

[Ie] номінальний робочий струм

57 А AC-23 Ue: 400 В

Ширина

60 мм

Розмір основи

60 x 60 мм

[Ithe] умовний тепловий струм в оболонці

63 А

[Ue] номінальна робоча напруга

690 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напру

8 кВ

[Ith] умовний тепловий струм у відкритому вик

80 А

Вмикаюча здатність

800 A на 400 В AC-21A | 800 A на 400 В AC-22A | 800 A на 400 В AC-23A

Висота

83 мм

Код УКТЗЕД

8536508000

[Icw] номінальний короткочасно допустимий ст

960 А на 400 В тривалість: 1 с

Штрих-код

b3389110166002

Колір ручки

червоний

Момент затягування

коло подачі живлення: 4-4 Н.м - на Гвинтовий затискач

Клеми підключення

коло подачі живлення: Гвинтовий затискач кабель 25-25 мм² - Твердий | коло подачі живлення: Гвинтовий затискач кабель 16-16 мм² - гнучкий - з кабельним наконечником

Тип керування

поворотна ручка

Спосіб кріплення поворотної ручки

прямий

Монтажна опора

ручка: двері | перемикач: двері

Відповідність вимогам по ізоляції

Так

Механічна стійкість

вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 | удари 11 мс (30 Гн) відповідно до МЕК 60068-2-27

Замок поворотної ручки

від 1 до 3 навісних замків 4-8 мм

Склад пристрою

вимикач | ручка

Рівень продуктивності

висока продуктивність

Колір передньої панелі ручки

жовтий

Номінальна робоча потужність [Вт]

18.5 кВт на 690 В (AC-3) | 15 кВт на 230...240 В (AC-3) | 22 кВт на 400...415 В (AC-3) | 30 кВт на 500 В (AC-3) | 30 кВт на 690 В (AC-23A) | 37 кВт на 500 В (AC-23A) | 18.5 кВт на 230...240 В (AC-23A) | 30 кВт на 400...415 В (AC-23A)

Відключаюча здатність

640 А на 400 В (AC-21A) | 640 А на 400 В (AC-22A) | 640 А на 400 В (AC-23A)

Тип мережі

ПОСТІЙНИЙ СТРУМ | змінний струм

Серія продукту

TeSys

Назва продукту

TeSys VARIO

Назва пристрою

VCF

Тип виробу або компоненту

вимикач аварійного вимкнення роз'єднувач

Робоча температура навколишнього середови

-20-50 °C

Вогнестійкість

960 °C відповідно до МЕК 60695-2-1

Сертифікація виробу

CCC | GL | UL | CSA | UKCA

Код сумісності

головний вимикач роз'єднувач

Ступінь захисту

IP20 відповідно до МЕК 60529 | IP65

Стандарти

МЕК 60947-3

Захисна обробка

TC
