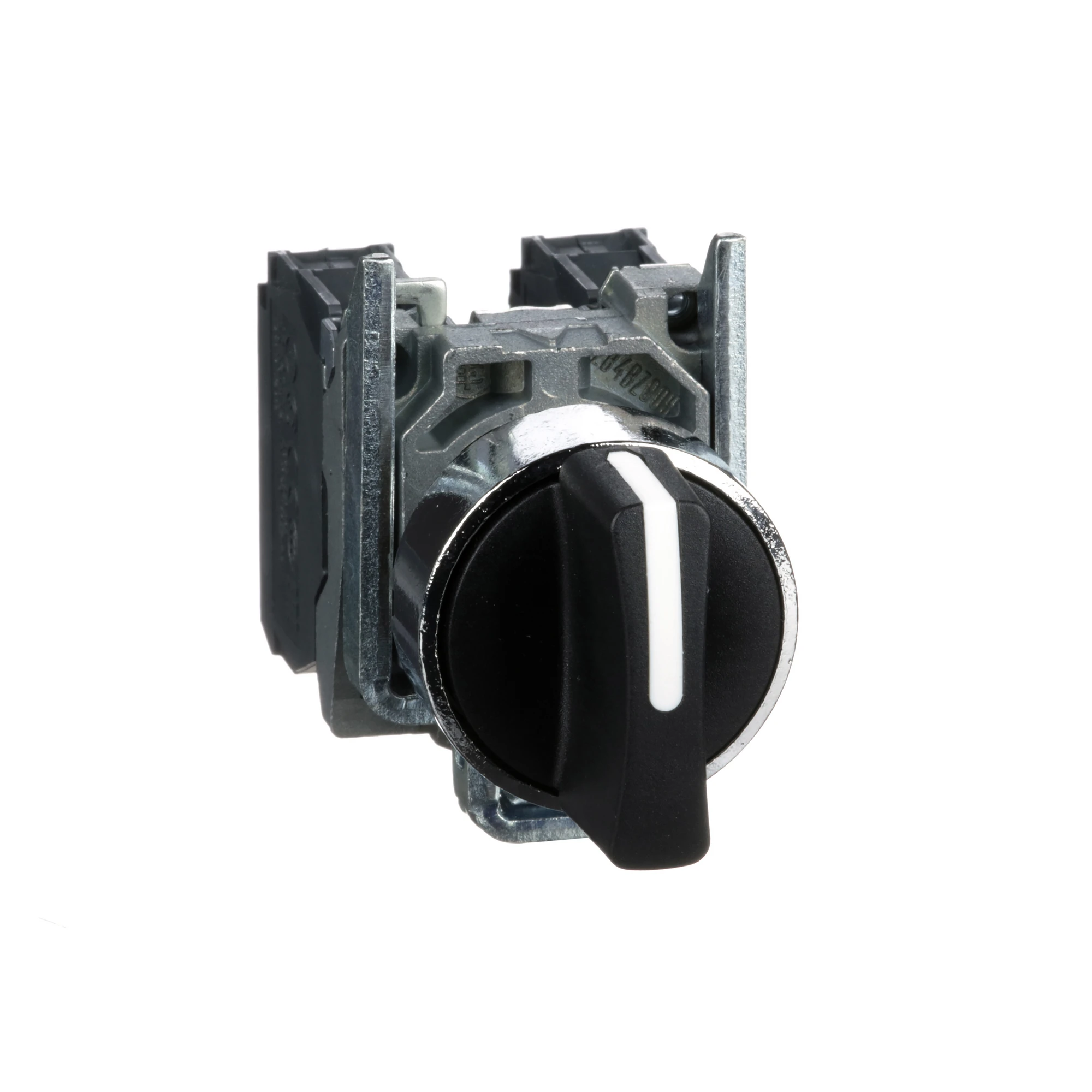

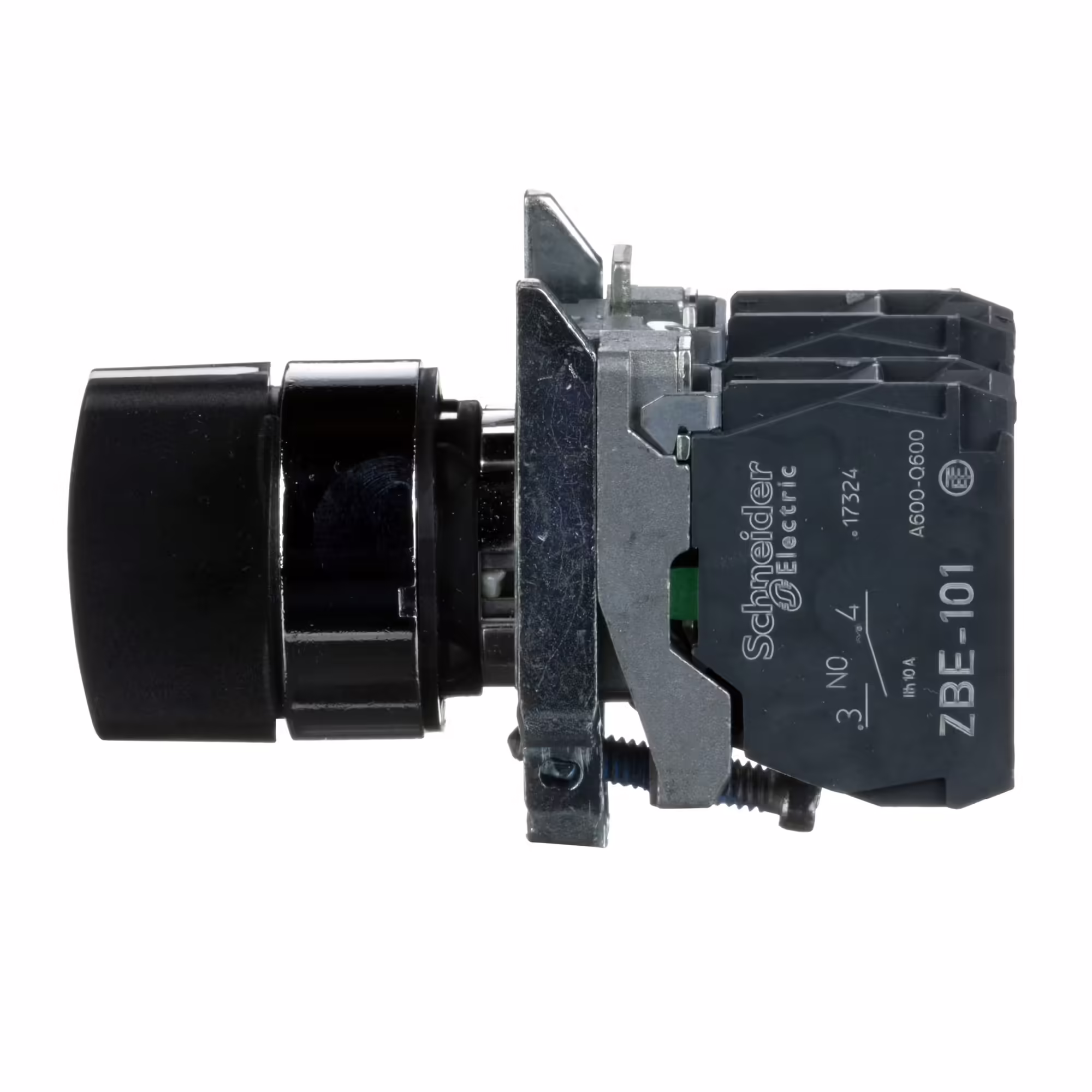

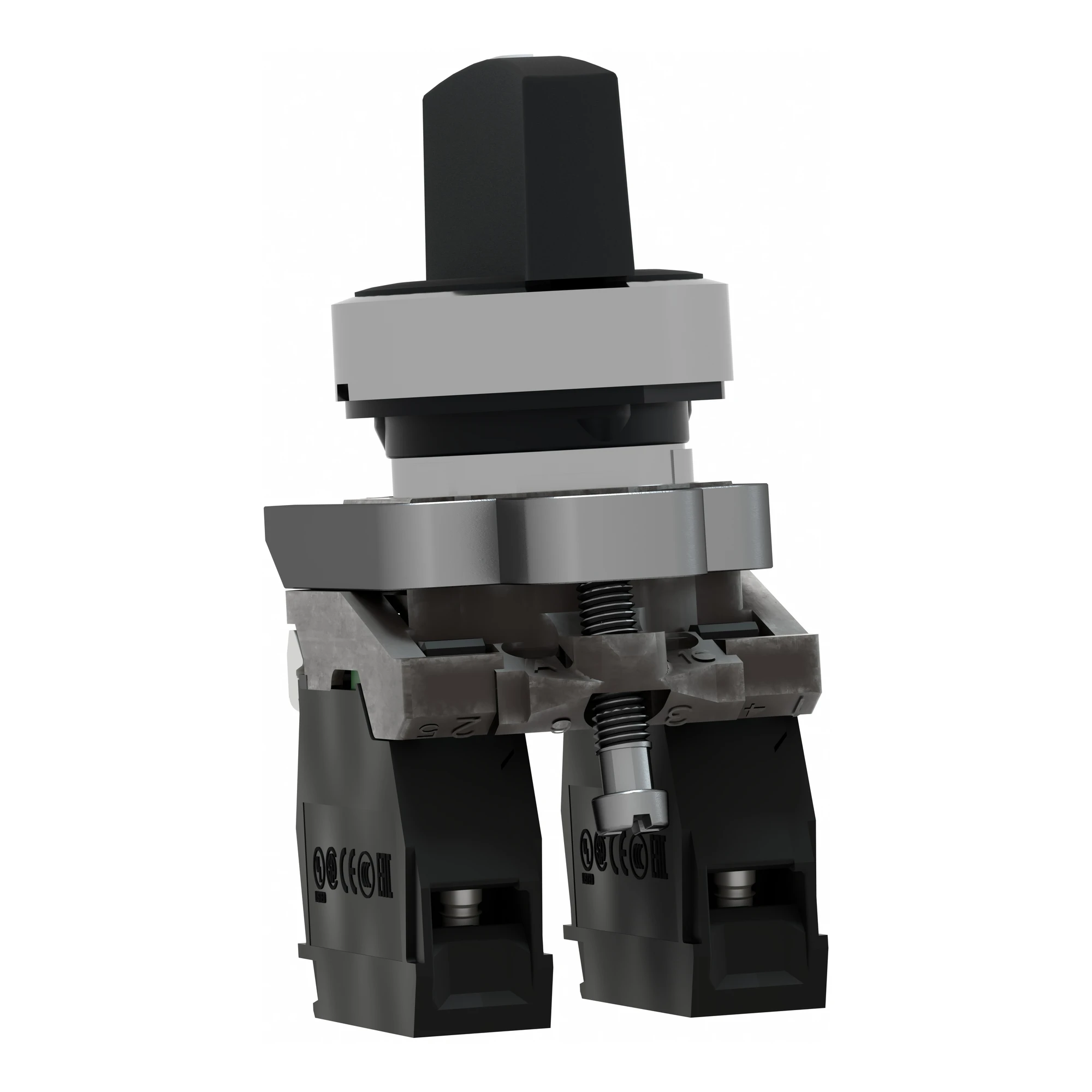

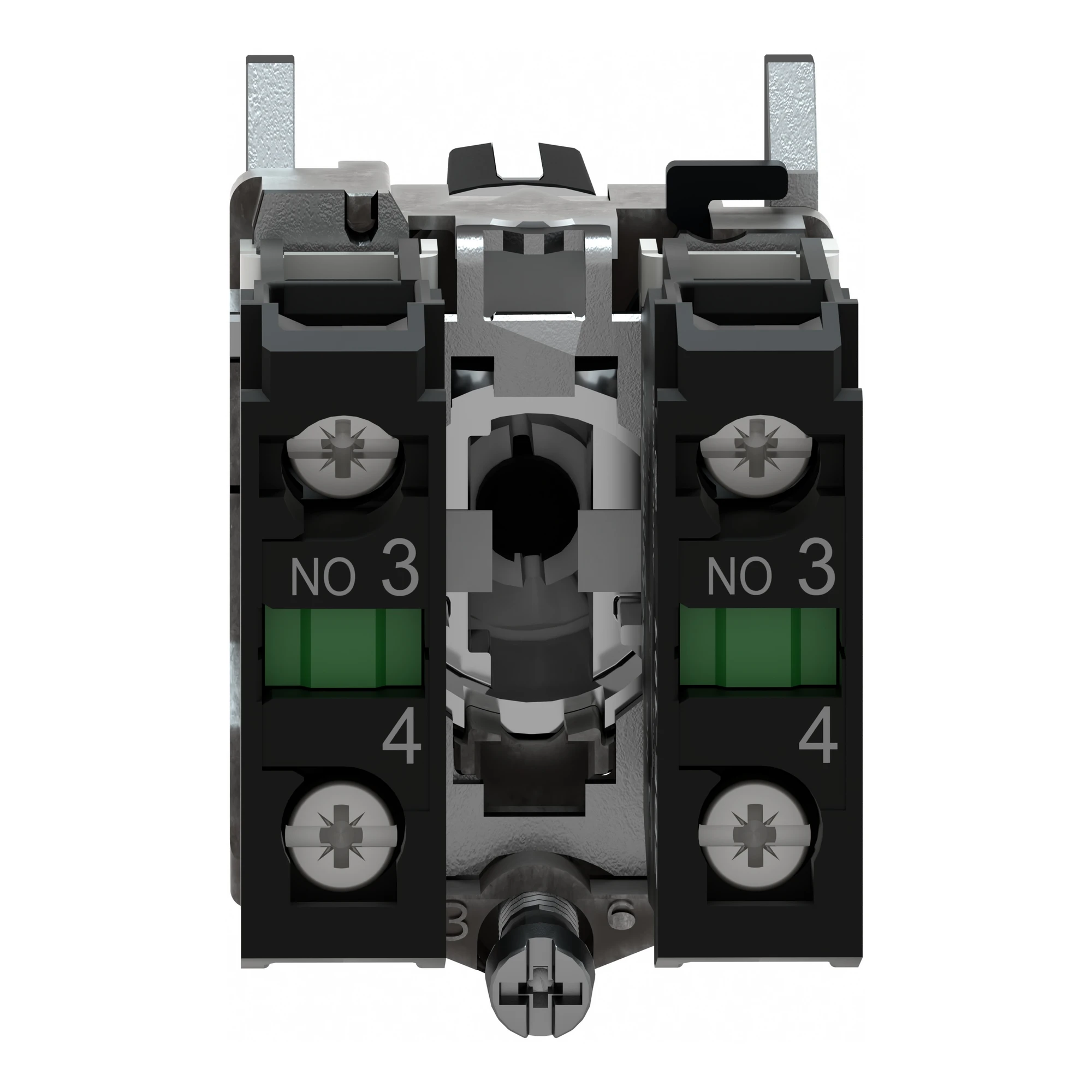

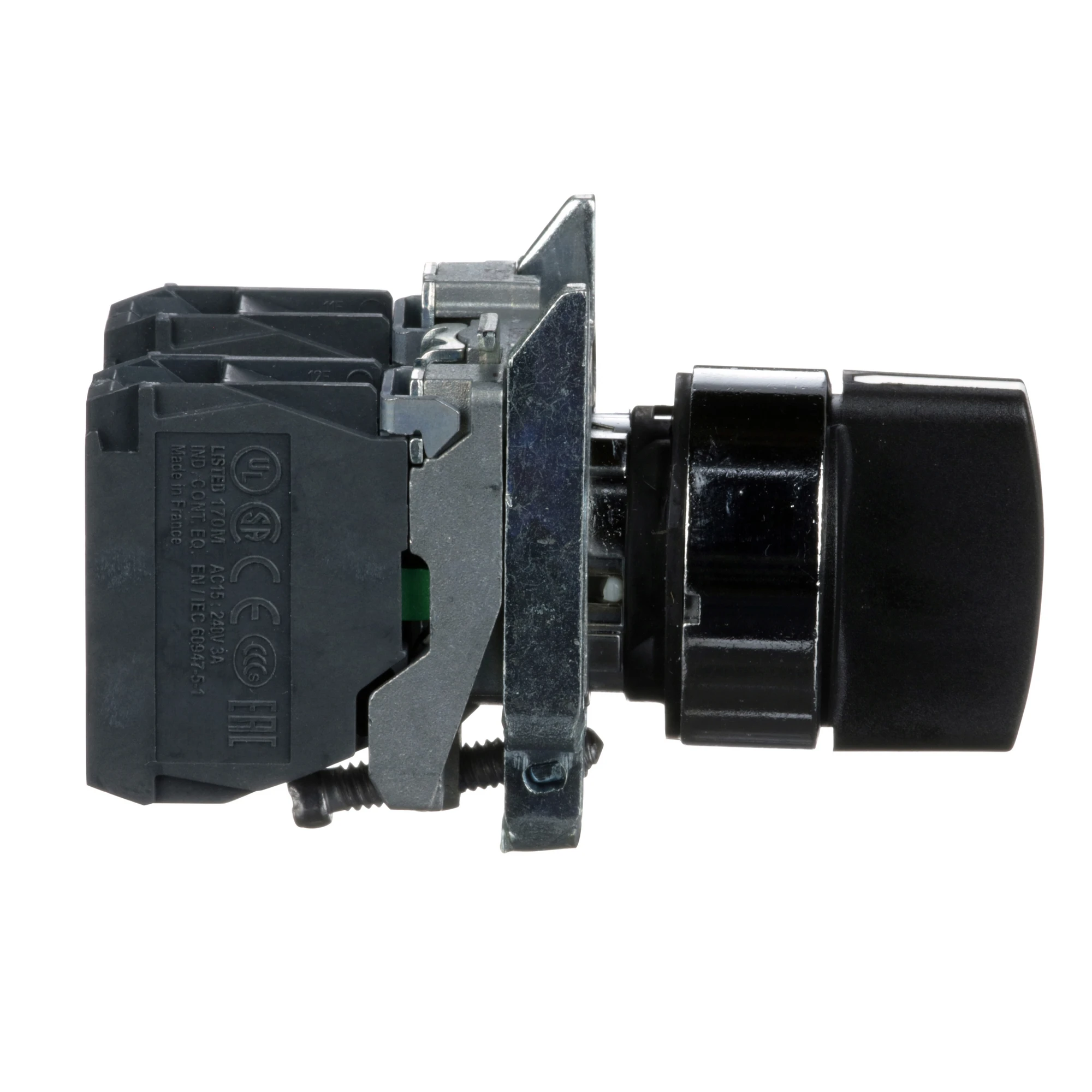

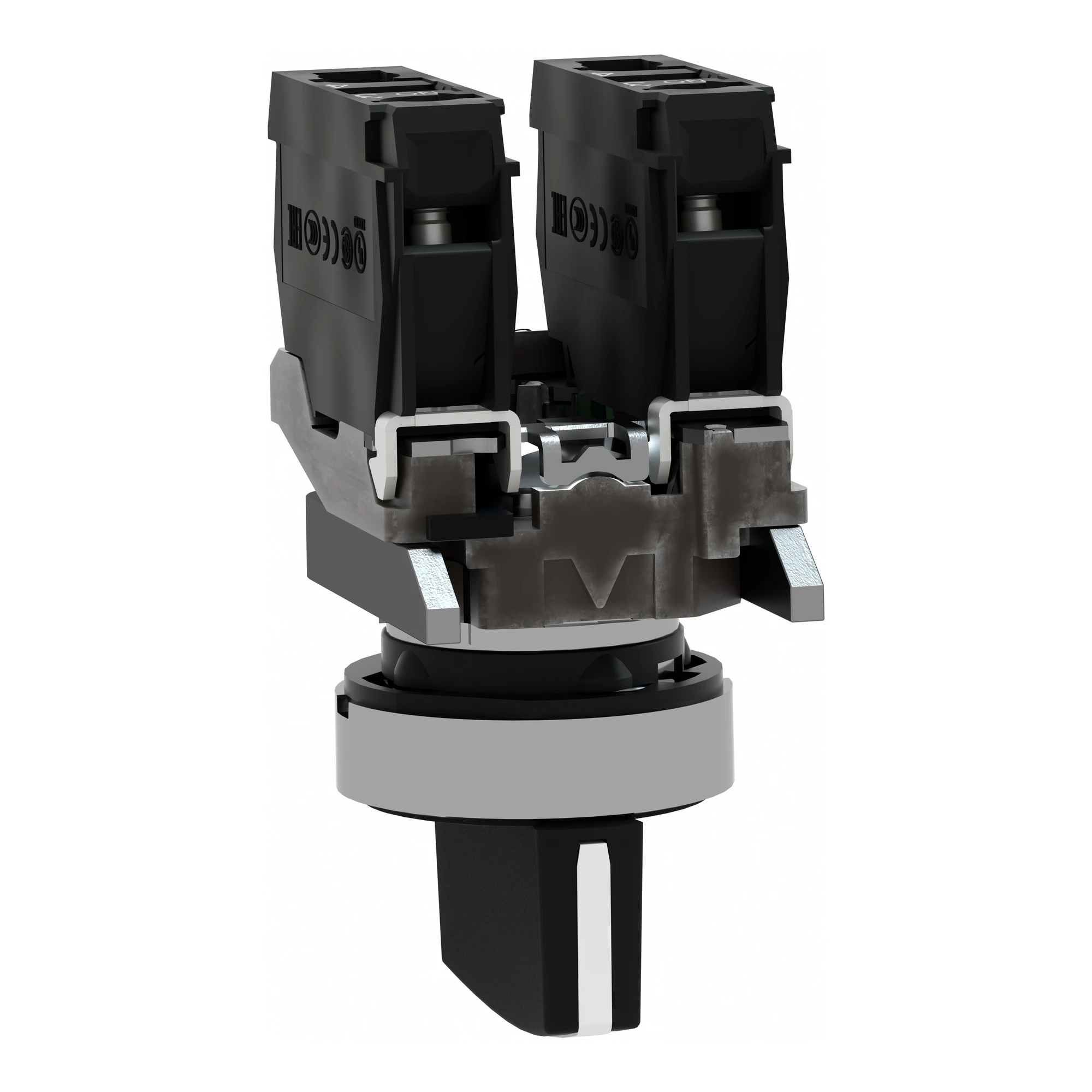

XB4BD33 ПЕРЕМИКАЧ

Маса нетто

0.105 кг

Значення крутного моменту

0.14 Н.м НЕ змінює електричний стан

Значення крутного моменту

0.14 Н.м НЕ змінює електричний стан

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Механічна зносостійкість

1000000 циклів

Механічна зносостійкість

1000000 циклів

Опис клем ISO n°1

(23-24)NO | (13-14)NO

Опис клем ISO n°1

(23-24)NO | (13-14)NO

Ширина

30 мм

Ширина

30 мм

Висота

47 мм

Висота

47 мм

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Us] номінальна напруга живлення

600 В

[Us] номінальна напруга живлення

600 В

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Глибина

68 мм

Глибина

68 мм

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Код УКТЗЕД

8536508000

Код УКТЗЕД

8536508000

Штрих-код

b3389110887099

Штрих-код

b3389110887099

Колір ковпачка/кнопки або лізни

чорний

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Кастомізується

ні | 0

Кастомізується

ні | 0

Робота контакту

Повільне розмикання

Матеріал контакту

срібний сплав (Ag/Ni)

Матеріал контакту

срібний сплав (Ag/Ni)

Використання контатів

стандартні контакти

Використання контатів

стандартні контакти

Примусове розмикання

відсутній

Код сумісності

XB4

Код сумісності

XB4

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Маса нетто

0.105 кг

Продаж неподільною кількістю

1

Продаж неподільною кількістю

1

Тип контакту та з'єднання

2 нормально відкритих

Тип контакту та з'єднання

2 нормально відкритих

Монтажний діаметр

22 мм

Монтажний діаметр

22 мм

Позиції виконавчого механізму

3 положення +/- 45°

Позиції виконавчого механізму

3 положення +/- 45°

Колір ковпачка/кнопки або лізни

чорний

Профіль пристрою керування

чорний стандартна ручка

Профіль пристрою керування

чорний стандартна ручка

Серія продукту

Harmony XB4

Серія продукту

Harmony XB4

Форма головки сигнального блоку

круглий

Форма головки сигнального блоку

круглий

Робота контакту

Повільне розмикання

Опис виробу

Повний комплект

Опис виробу

Повний комплект

Тип виробу або компоненту

Селекторний перемикач

Тип виробу або компоненту

Селекторний перемикач

Тип головки

стандартний

Тип головки

стандартний

Примусове розмикання

відсутній

Назва пристрою

XB4

Назва пристрою

XB4

Матеріал обрамлення

хромований метал

Матеріал обрамлення

хромований метал

Тип виконавчого механізму

залишатися на місці

Тип виконавчого механізму

залишатися на місці

Матеріал фіксуючого кільця

zamak

Матеріал фіксуючого кільця

zamak

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Сертифікація виробу

GL | UL | LROS (Lloyds реєстр судноплавства) | CSA | BV | DNV

Сертифікація виробу

GL | UL | LROS (Lloyds реєстр судноплавства) | CSA | BV | DNV

Ступінь захисту

IP69 | IP69K | IP67 відповідно до МЕК 60529

Ступінь захисту

IP69 | IP69K | IP67 відповідно до МЕК 60529

Категорія перенапруги

клас I відповідно до МЕК 60536

Категорія перенапруги

клас I відповідно до МЕК 60536

Стандарти

МЕК 60947-5-4 | UL 508 | МЕК 60947-5-1 | МЕК 60947-5-5 | JIS C8201-5-1 | МЕК 60947-1 | CSA C22.2 № 14 | JIS C8201-1

Стандарти

МЕК 60947-5-4 | UL 508 | МЕК 60947-5-1 | МЕК 60947-5-5 | JIS C8201-5-1 | МЕК 60947-1 | CSA C22.2 № 14 | JIS C8201-1

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Захисна обробка

TH

Захисна обробка

TH
