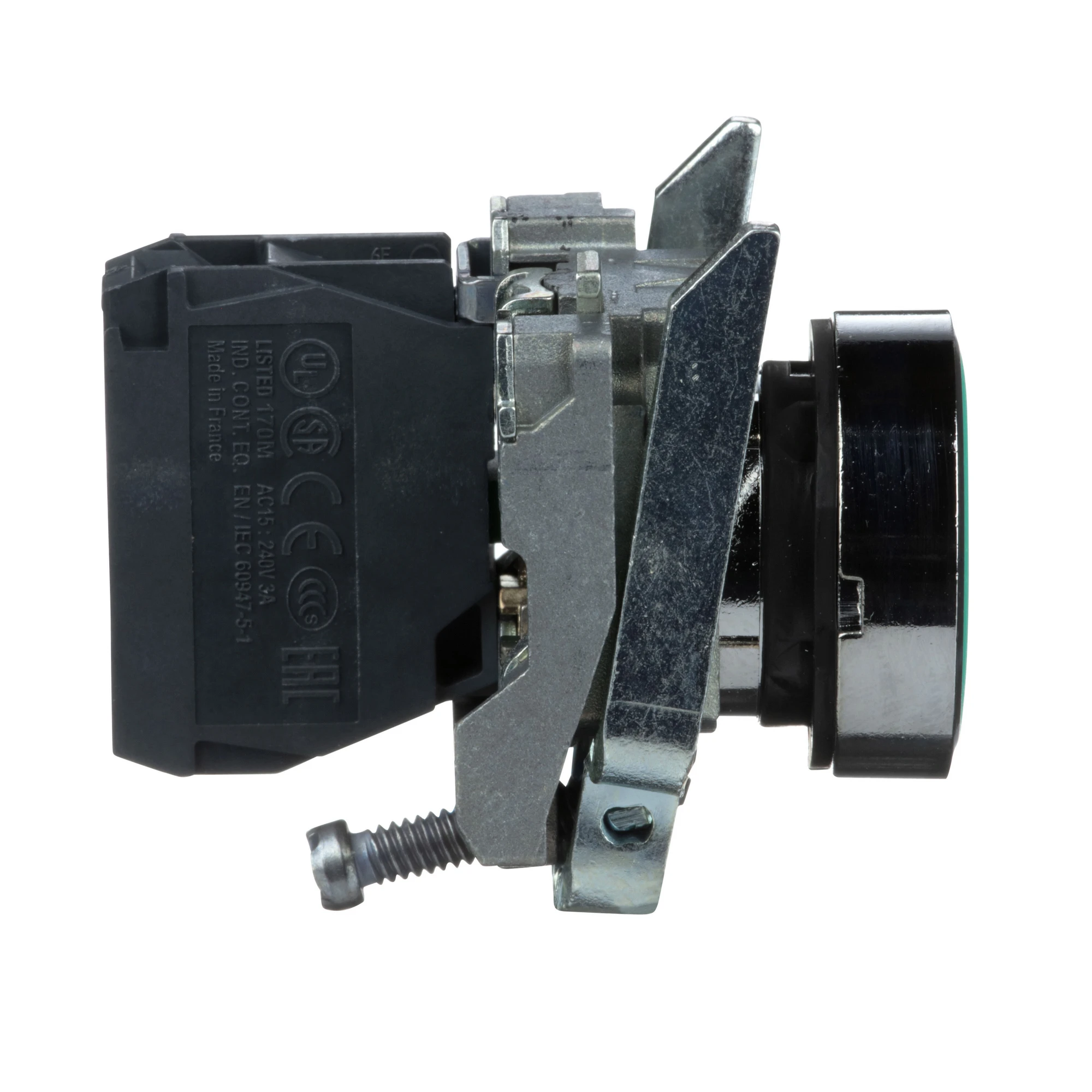

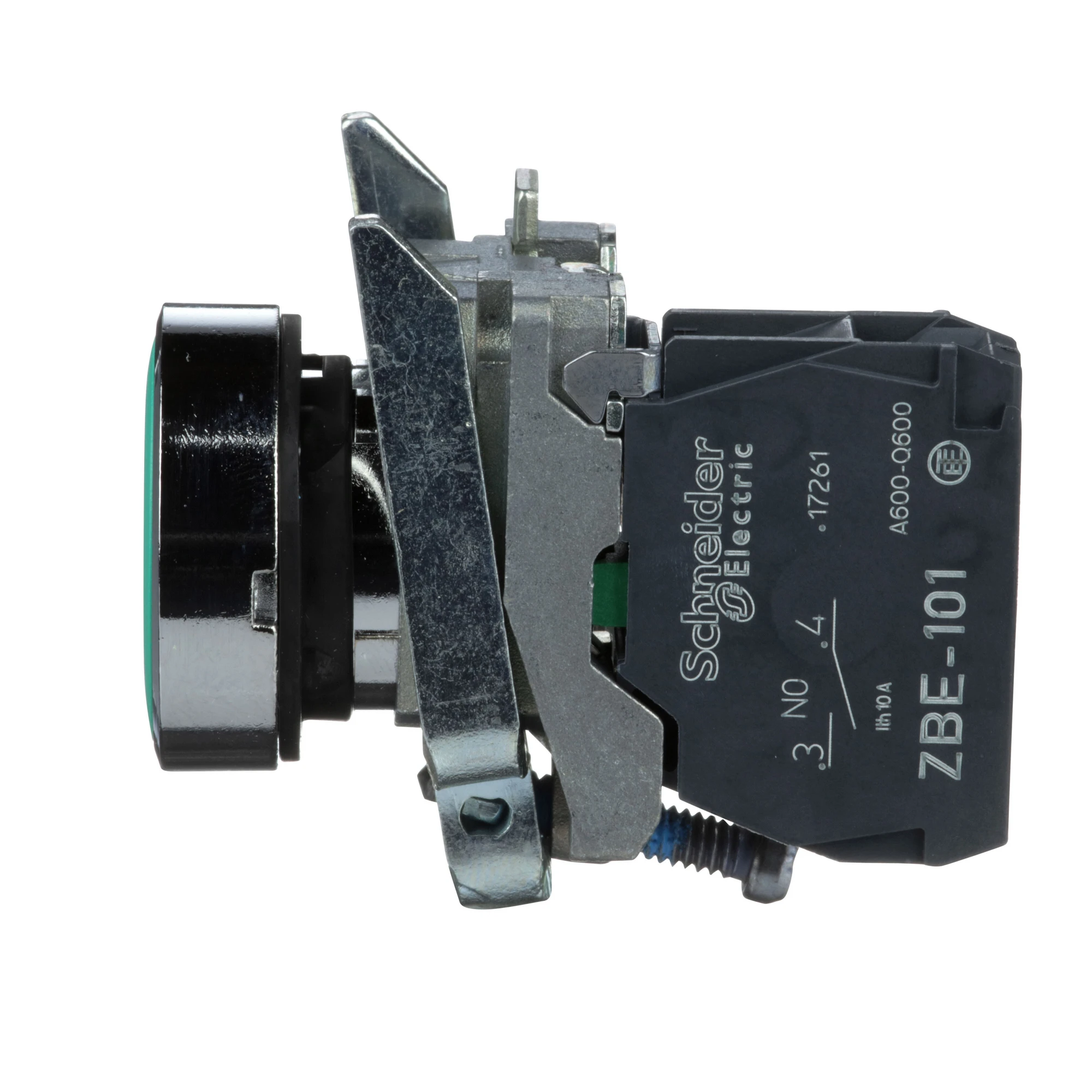

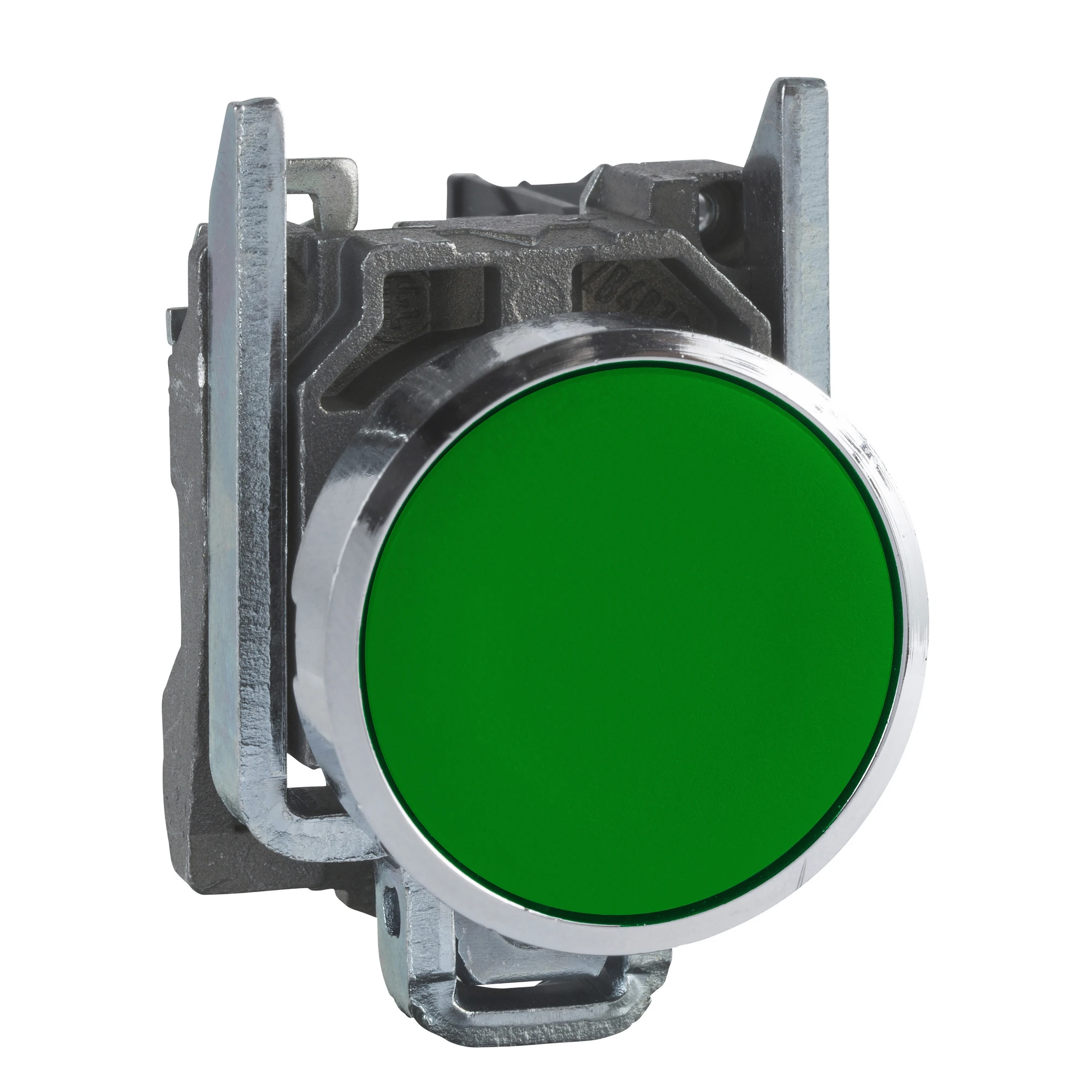

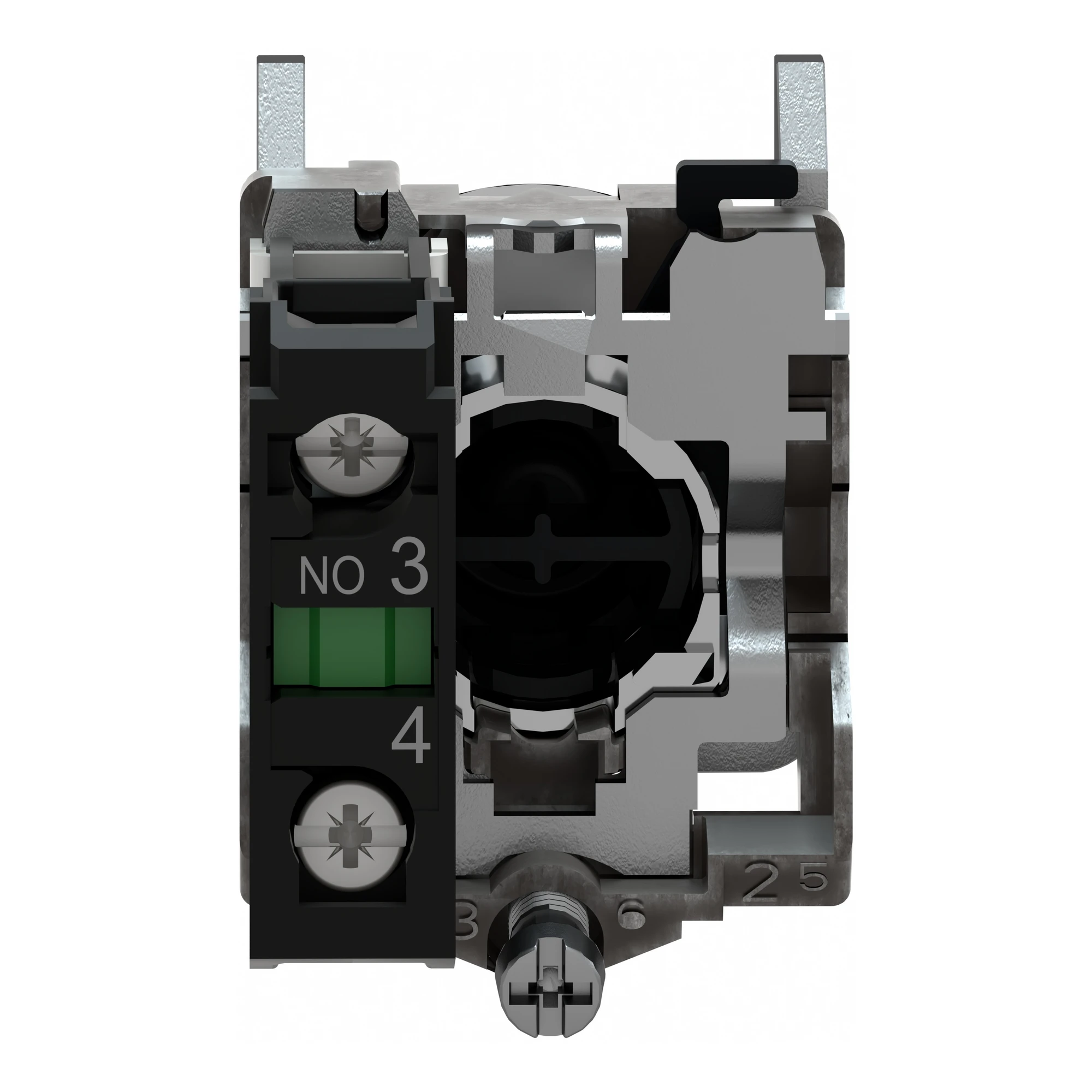

XB4BA31 КНОПКА

Маса нетто

0.08 кг

Маса нетто

0.08 кг

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Механічна зносостійкість

10000000 циклів

Механічна зносостійкість

10000000 циклів

Опис клем ISO n°1

(13-14)NO

Опис клем ISO n°1

(13-14)NO

Робочий хід

2.6 мм (НЕ змінює електричний стан) | 4.3 мм (загальний хід)

Робочий хід

2.6 мм (НЕ змінює електричний стан) | 4.3 мм (загальний хід)

Ширина

30 мм

Ширина

30 мм

Зусилля спрацювання

3.8 Н НЕ змінює електричний стан

Зусилля спрацювання

3.8 Н НЕ змінює електричний стан

Висота

47 мм

Висота

47 мм

Глибина

52 мм

Глибина

52 мм

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Код УКТЗЕД

8536508000

Код УКТЗЕД

8536508000

Штрих-код

b3389110886955

Штрих-код

b3389110886955

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до МЕК 60947-1

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до МЕК 60947-1

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Кастомізується

ні | 1

Кастомізується

ні | 1

Матеріал контакту

срібний сплав (Ag/Ni)

Матеріал контакту

срібний сплав (Ag/Ni)

Використання контатів

стандартні контакти

Використання контатів

стандартні контакти

Примусове розмикання

відсутній

Примусове розмикання

відсутній

Код сумісності

XB4

Код сумісності

XB4

Конфігурація мосту GCR

XB4BACUST01

Конфігурація мосту GCR

XB4BACUST01

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Продаж неподільною кількістю

1

Продаж неподільною кількістю

1

Тип контакту та з'єднання

1 нормально відкритий

Тип контакту та з'єднання

1 нормально відкритий

Монтажний діаметр

22 мм

Монтажний діаметр

22 мм

Серія продукту

Harmony XB4

Серія продукту

Harmony XB4

Тип виробу або компоненту

Кнопка

Тип виробу або компоненту

Кнопка

Форма головки сигнального блоку

круглий

Форма головки сигнального блоку

круглий

Тип виконавчого механізму

повернення пружини

Тип виконавчого механізму

повернення пружини

Робота контакту

Повільне розмикання

Робота контакту

Повільне розмикання

Опис виробу

Повний комплект

Опис виробу

Повний комплект

Тип головки

стандартний

Тип головки

стандартний

Назва пристрою

XB4

Назва пристрою

XB4

Матеріал обрамлення

хромований метал

Матеріал обрамлення

хромований метал

Матеріал фіксуючого кільця

zamak

Матеріал фіксуючого кільця

zamak

Колір ковпачка/кнопки або лізни

зелений

Колір ковпачка/кнопки або лізни

зелений

Профіль пристрою керування

зелений змивний, без маркування

Профіль пристрою керування

зелений змивний, без маркування

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Сертифікація виробу

CSA | GL | BV | Внесено до реєстру UL | DNV | LROS (Lloyds реєстр судноплавства)

Сертифікація виробу

CSA | GL | BV | Внесено до реєстру UL | DNV | LROS (Lloyds реєстр судноплавства)

Ступінь ударозахисту

IK06 conforming to МЕК 50102

Ступінь ударозахисту

IK06 conforming to МЕК 50102

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP67 | IP69 | IP69K

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP67 | IP69 | IP69K

Стандарти

JIS C8201-5-1 | МЕК 60947-5-5 | UL 508 | МЕК 60947-1 | МЕК 60947-5-4 | МЕК 60947-5-1 | CSA C22.2 № 14 | JIS C8201-1

Стандарти

JIS C8201-5-1 | МЕК 60947-5-5 | UL 508 | МЕК 60947-1 | МЕК 60947-5-4 | МЕК 60947-5-1 | CSA C22.2 № 14 | JIS C8201-1

Категорія перенапруги

клас I відповідно до МЕК 60536

Категорія перенапруги

клас I відповідно до МЕК 60536

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Захисна обробка

TH

Захисна обробка

TH
