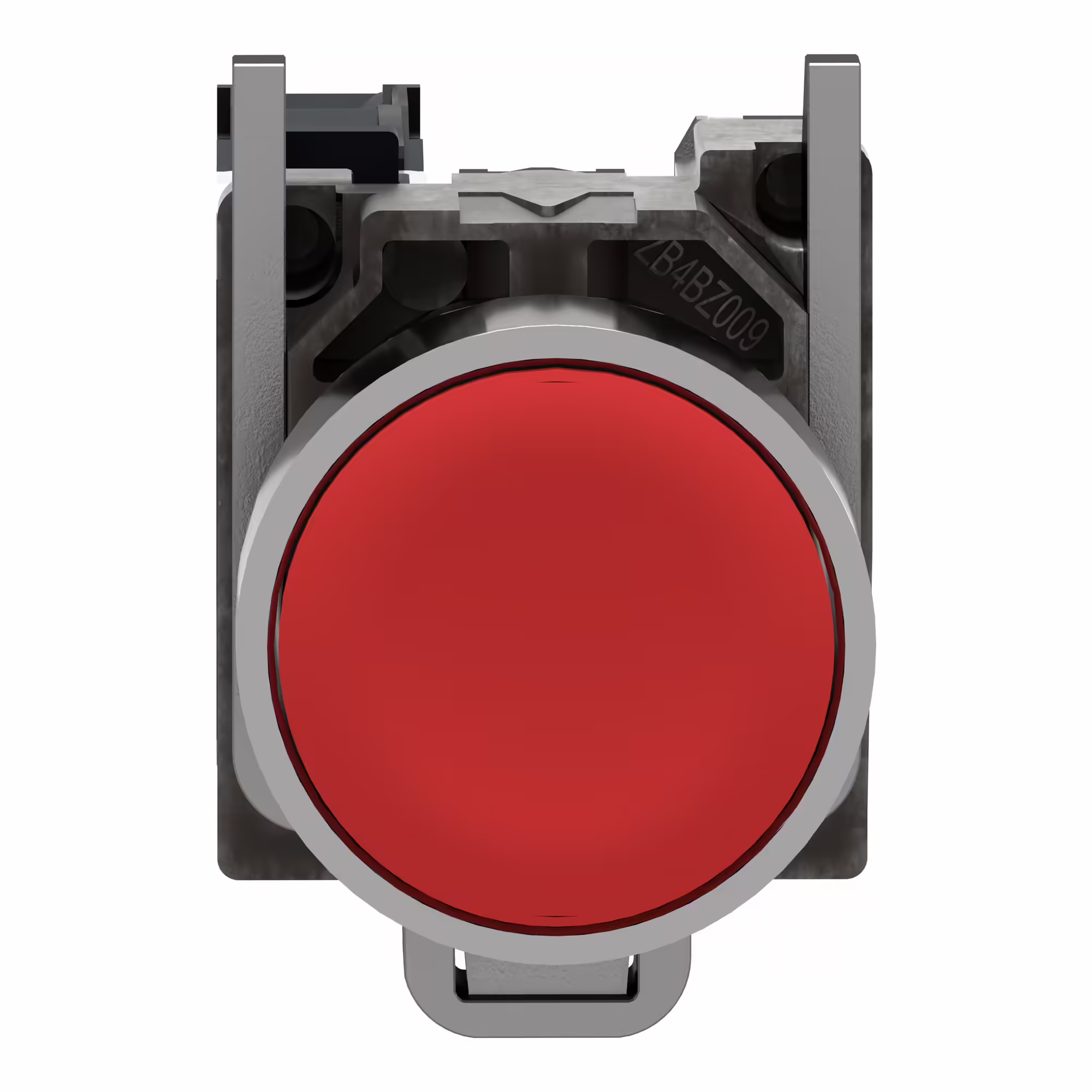

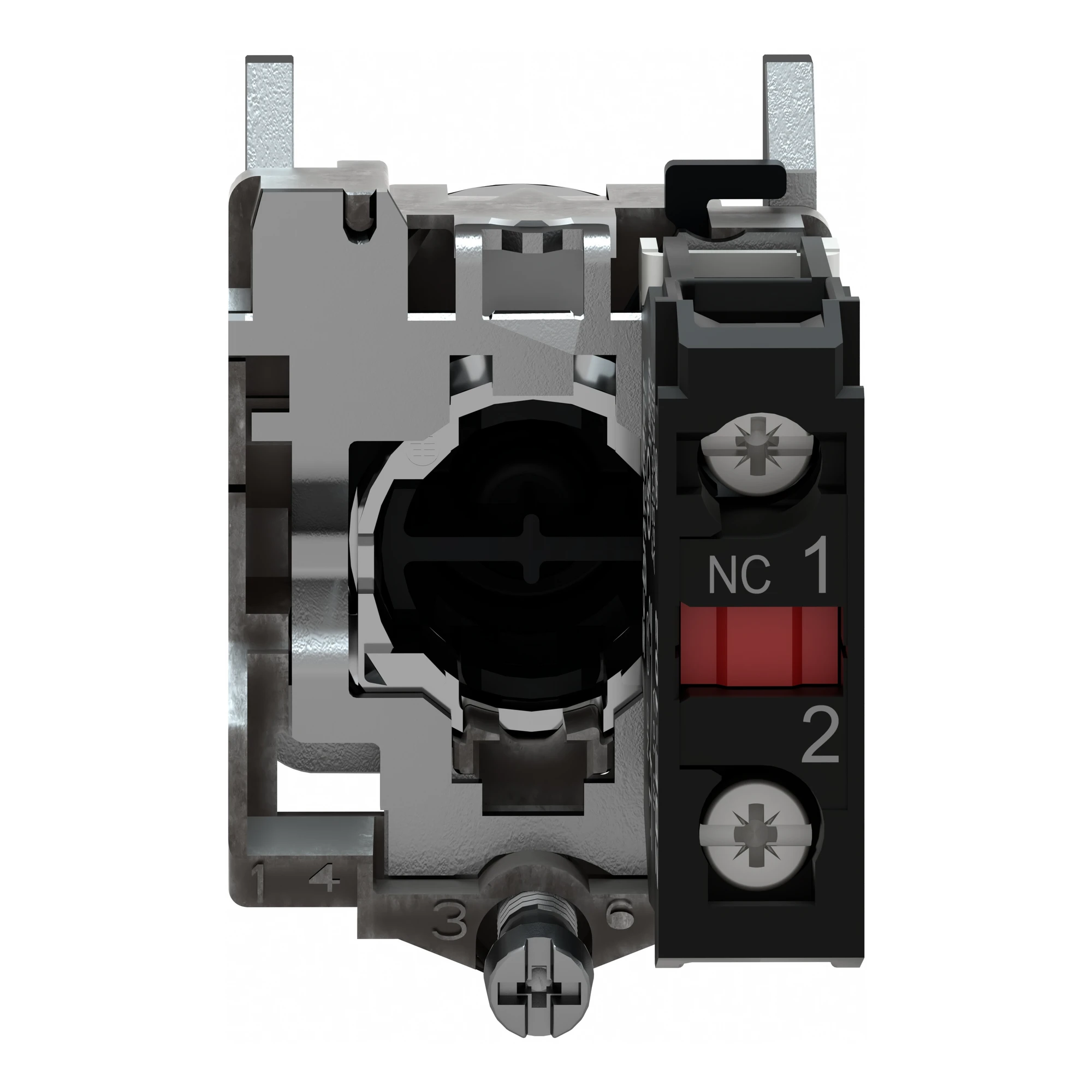

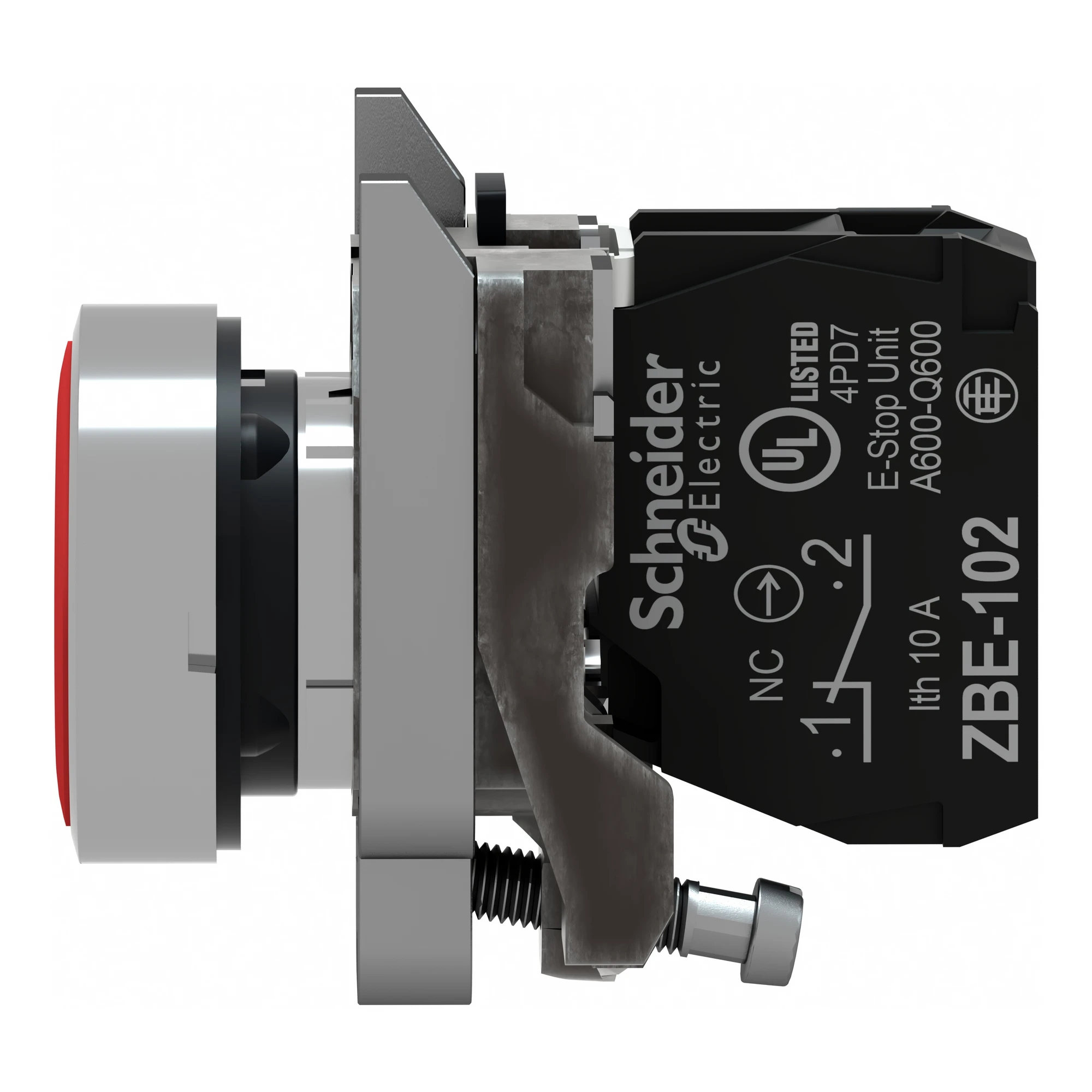

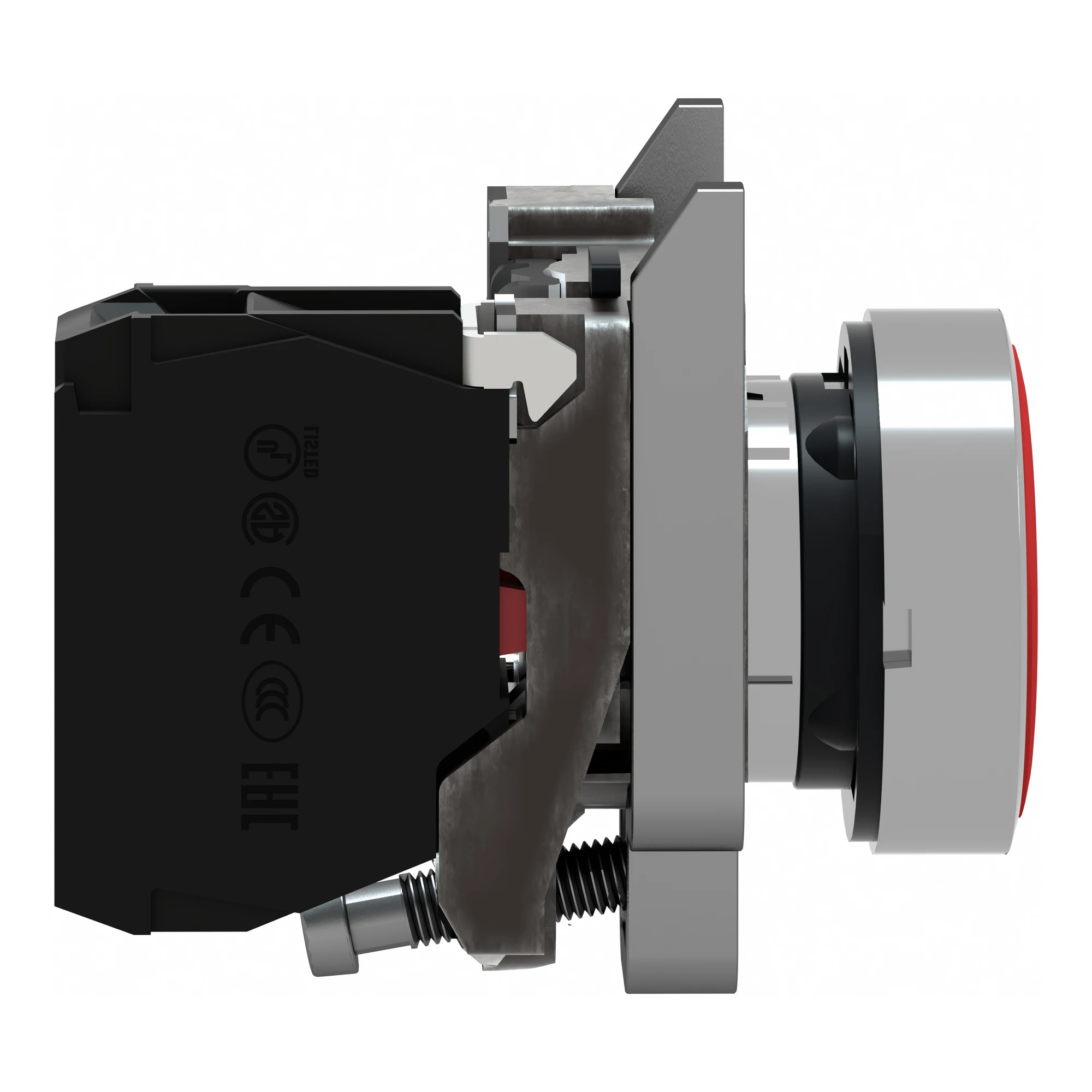

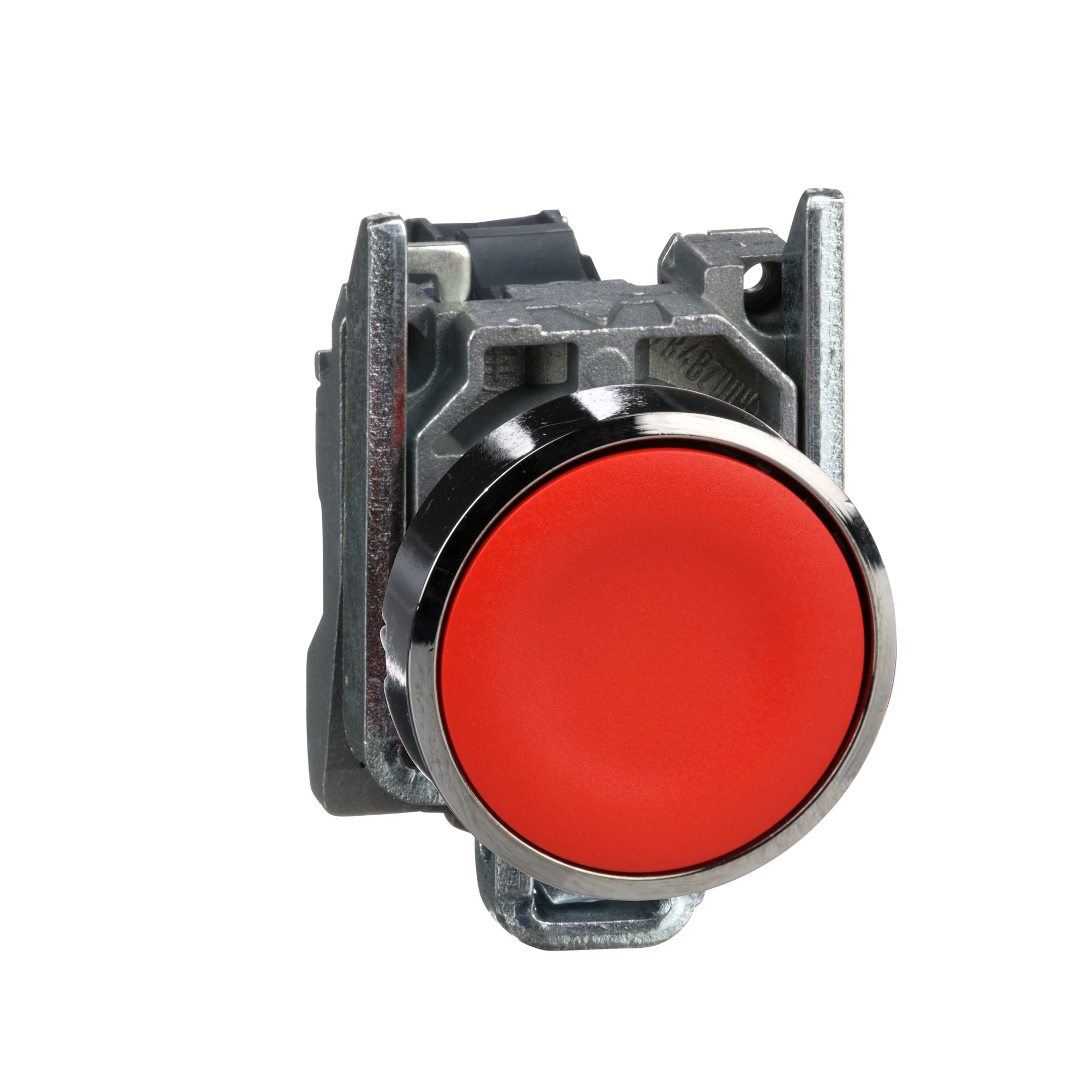

Кнопка Schneider Electric XB4 серії XB4, 22 мм, з поверненням, червона (XB4BA42)

Код УКТЗЕД

8536508000

Штрих-код

b3389110886962

Опис клем ISO n°1

(21-22)NC

Маса нетто

0.08 кг

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Ширина

30 мм

Глибина

52 мм

Висота

47 мм

Код сумісності

XB4

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до МЕК 60947-1

Кастомізується

ні | 1

Використання контатів

стандартні контакти

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

Примусове розмикання

з відповідно до МЕК 60947-5-1 додаток K

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Конфігурація мосту GCR

XB4BACUST01

Матеріал контакту

срібний сплав (Ag/Ni)

Механічна зносостійкість

10000000 циклів

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Зусилля спрацювання

3.5 Н NC зі зміною електричного стану

Робочий хід

1.5 мм (NC зі зміною електричного стану) | 4.3 мм (загальний хід)

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Монтажний діаметр

22 мм

Тип виробу або компоненту

Кнопка

Форма головки сигнального блоку

круглий

Матеріал обрамлення

хромований метал

Серія продукту

Harmony XB4

Колір ковпачка/кнопки або лізни

червоний

Матеріал фіксуючого кільця

zamak

Тип головки

стандартний

Опис виробу

Повний комплект

Продаж неподільною кількістю

1

Назва пристрою

XB4

Тип контакту та з'єднання

1 нормально закритий

Профіль пристрою керування

червоний змивний, без маркування

Тип виконавчого механізму

повернення пружини

Робота контакту

Повільне розмикання

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Категорія перенапруги

клас I відповідно до МЕК 60536

Ступінь ударозахисту

IK06 conforming to МЕК 50102

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Захисна обробка

TH

Сертифікація виробу

LROS (Lloyds реєстр судноплавства) | GL | BV | CSA | DNV | Внесено до реєстру UL

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Стандарти

МЕК 60947-5-5 | UL 508 | CSA C22.2 № 14 | МЕК 60947-5-4 | МЕК 60947-1 | JIS C8201-5-1 | МЕК 60947-5-1 | JIS C8201-1

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP67 | IP69 | IP69K
