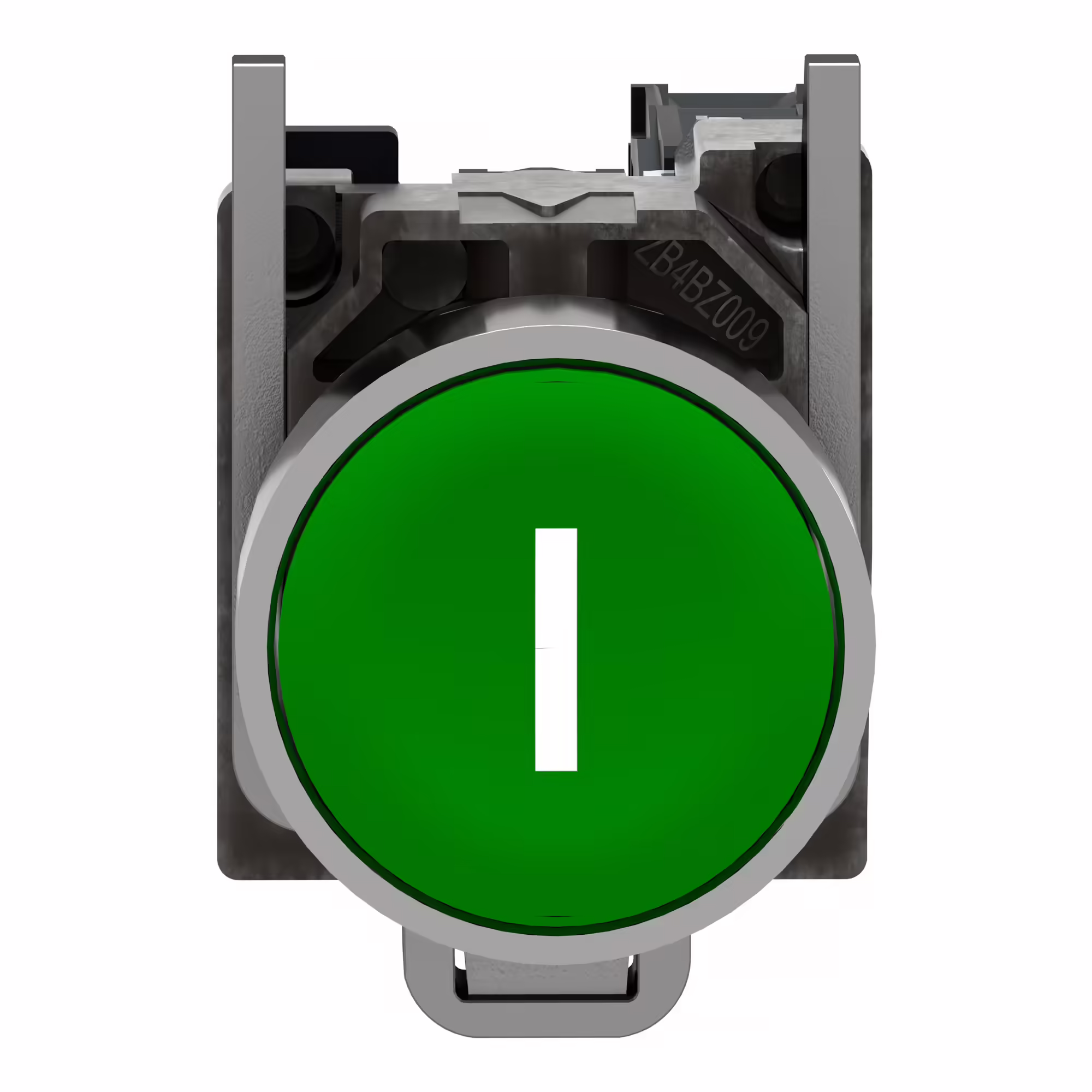

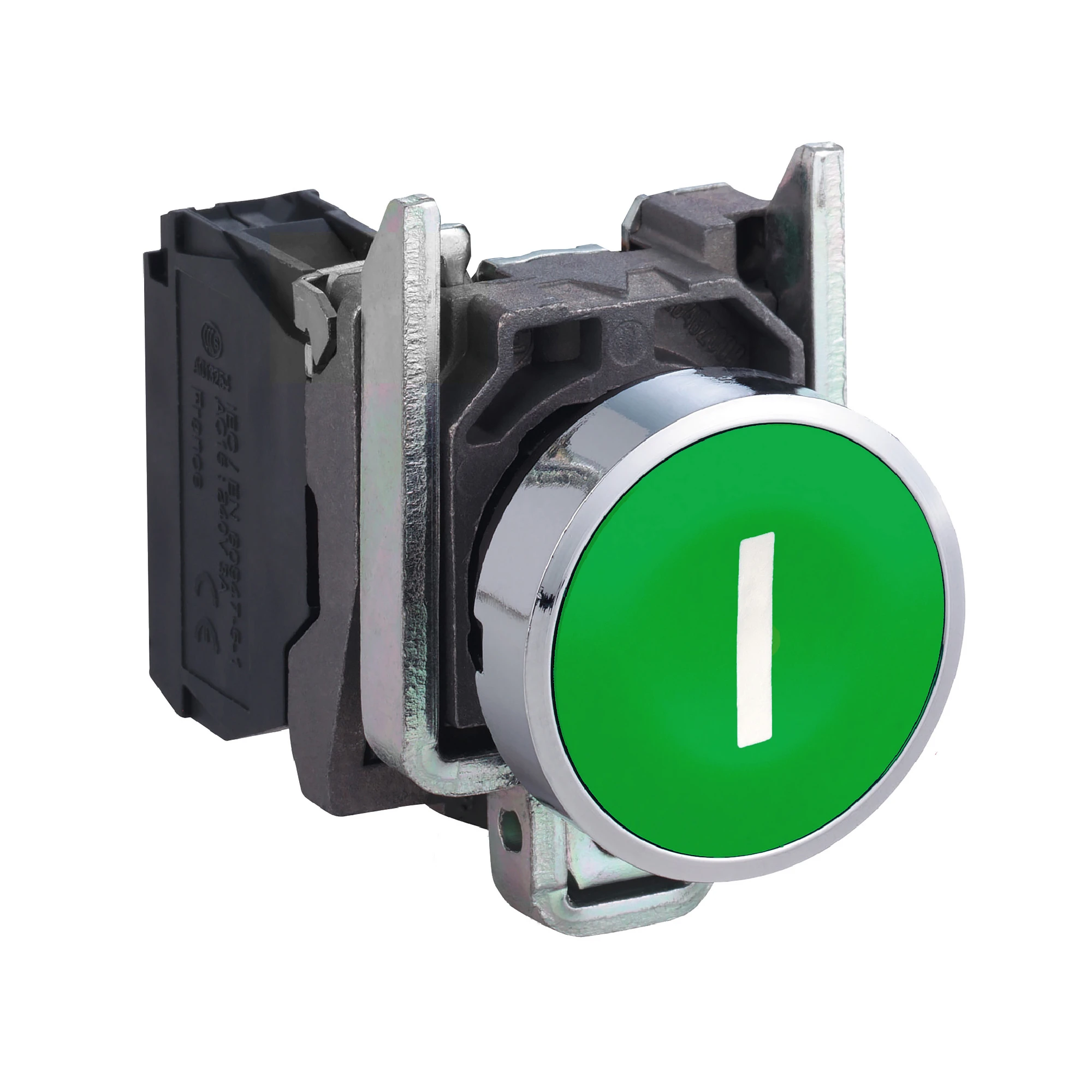

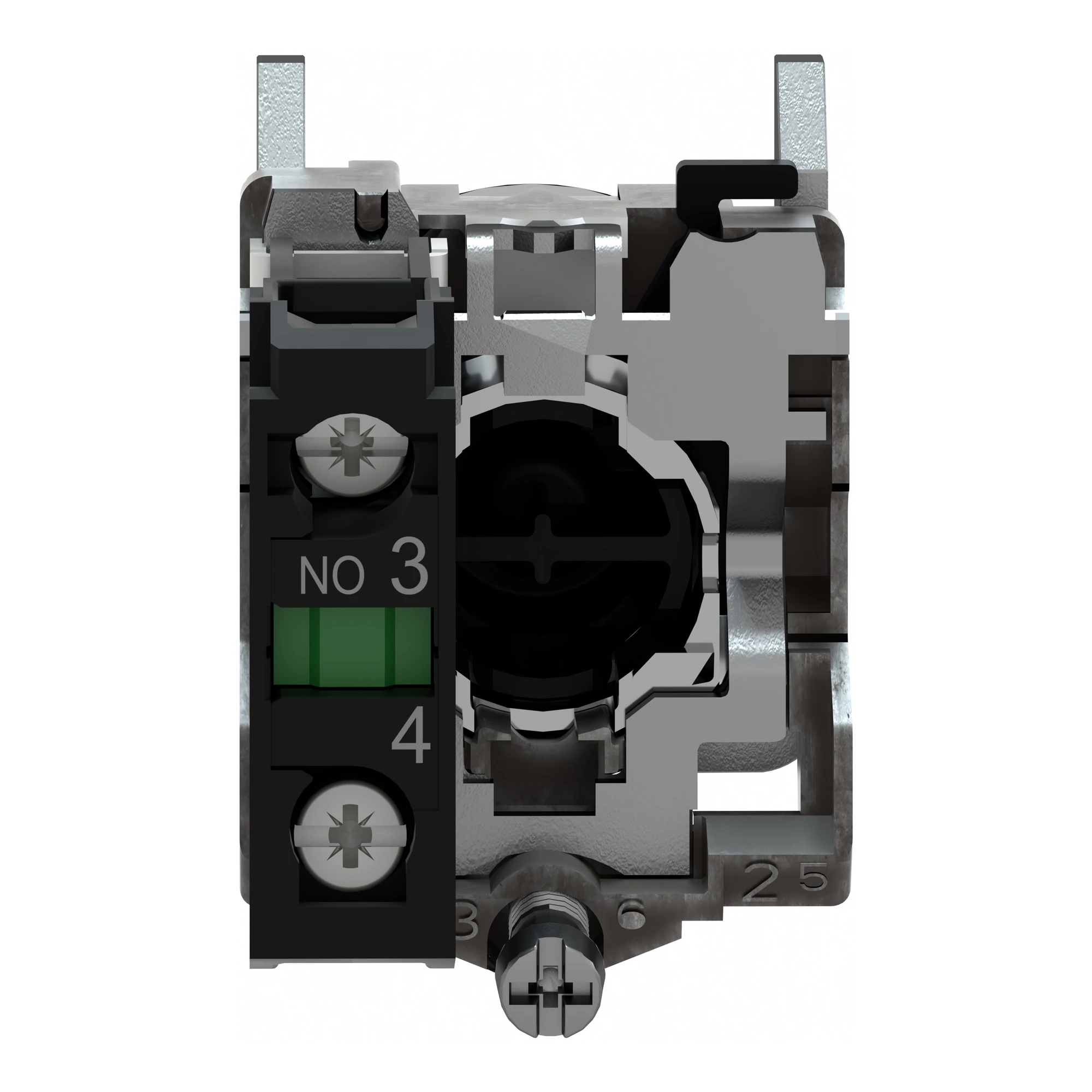

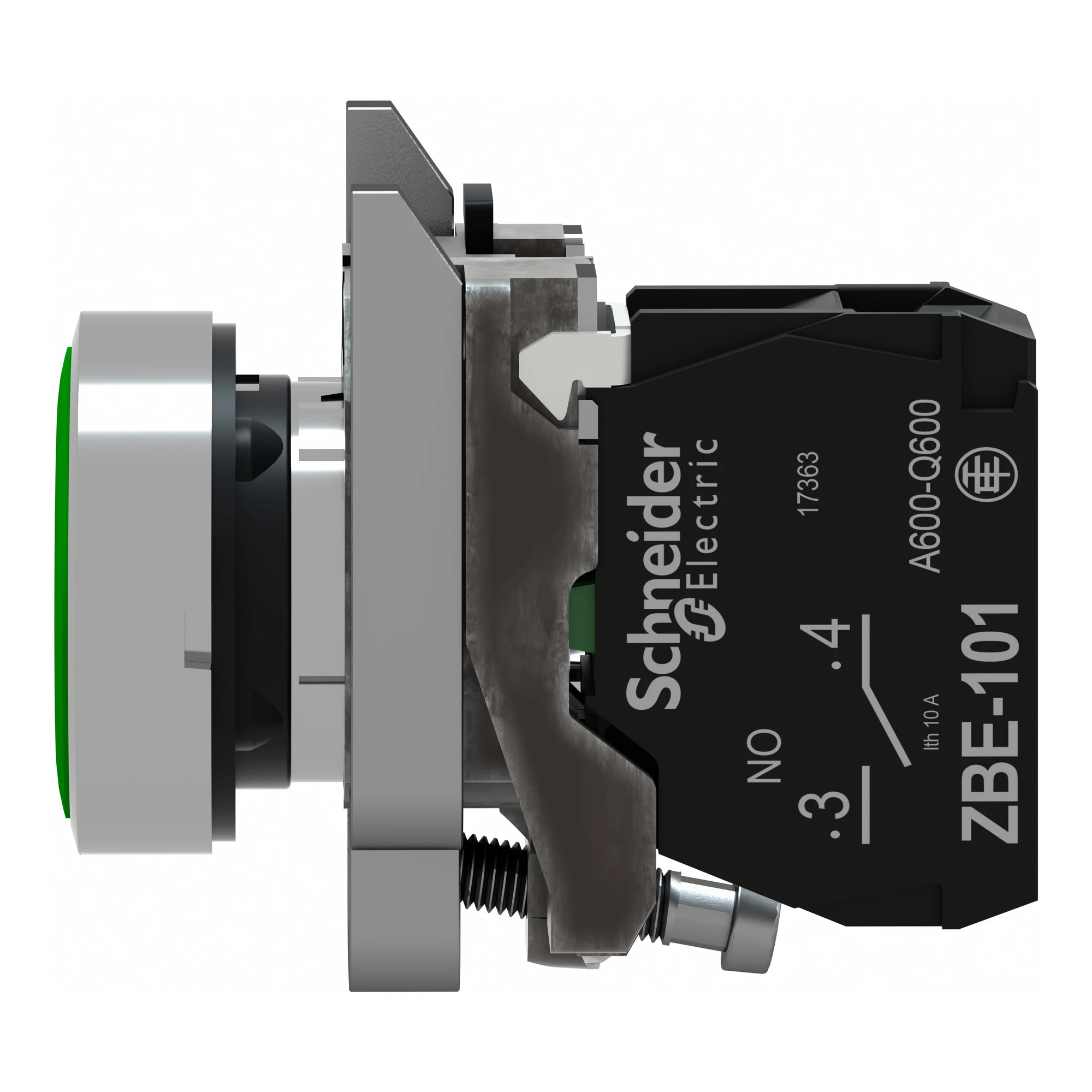

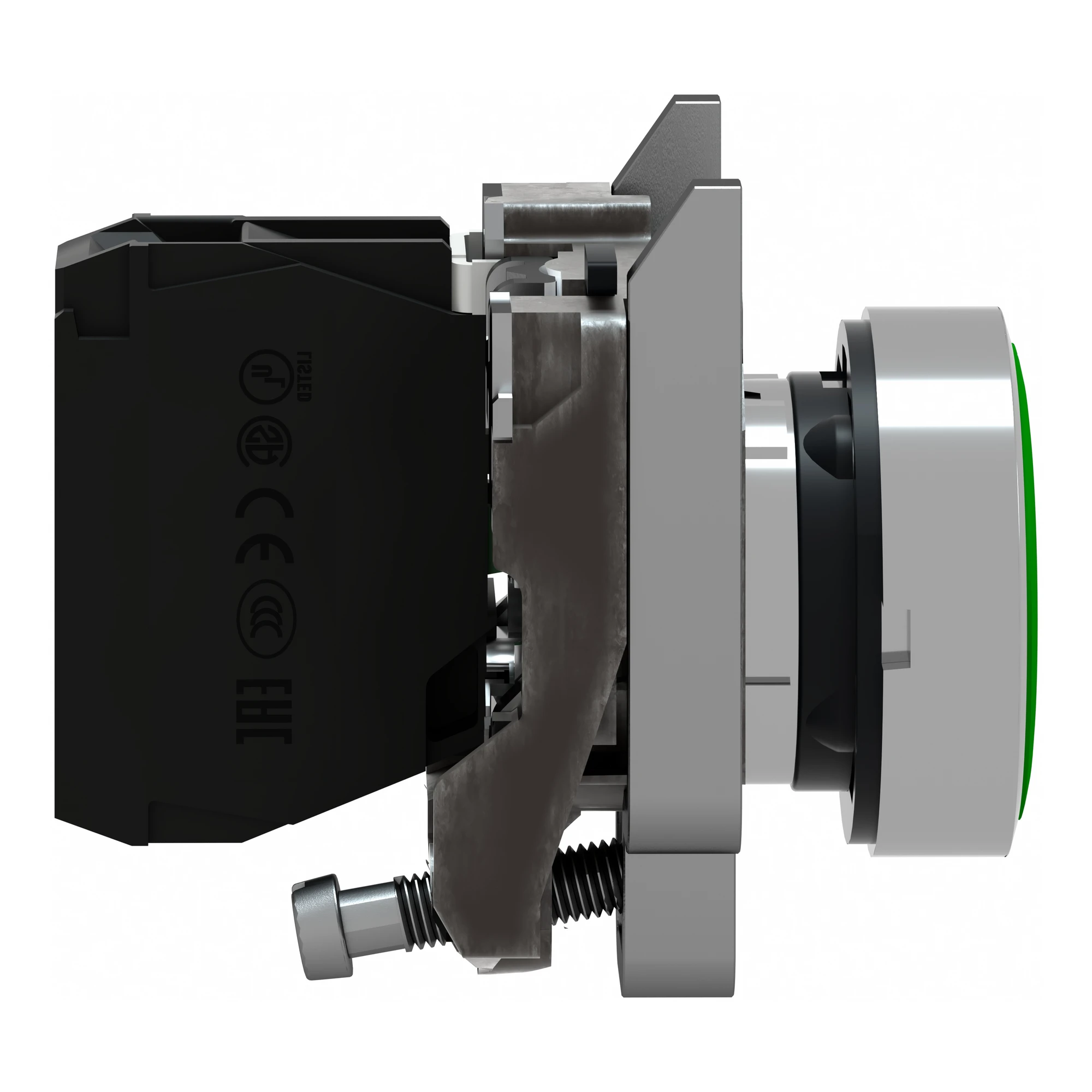

XB4BA3311 КНОПКА

Маса нетто

0.08 кг

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Механічна зносостійкість

10000000 циклів

Опис клем ISO n°1

(13-14)NO

Робочий хід

2.6 мм (НЕ змінює електричний стан) | 4.3 мм (загальний хід)

Ширина

30 мм

Зусилля спрацювання

3.8 Н НЕ змінює електричний стан

Висота

47 мм

Глибина

52 мм

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Код УКТЗЕД

8536508000

Штрих-код

b3389110895773

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до МЕК 60947-1

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Кастомізується

ні | 0

Матеріал контакту

срібний сплав (Ag/Ni)

Використання контатів

стандартні контакти

Примусове розмикання

відсутній

Код сумісності

XB4

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Продаж неподільною кількістю

1

Тип контакту та з'єднання

1 нормально відкритий

Тип контакту та з'єднання

1 нормально відкритий

Монтажний діаметр

22 мм

Серія продукту

Harmony XB4

Тип виробу або компоненту

Кнопка

Форма головки сигнального блоку

круглий

Тип виконавчого механізму

повернення пружини

Робота контакту

Повільне розмикання

Опис виробу

Повний комплект

Тип головки

стандартний

Назва пристрою

XB4

Матеріал обрамлення

хромований метал

Матеріал фіксуючого кільця

zamak

Колір ковпачка/кнопки або лізни

зелений

Профіль пристрою керування

зелений змивний, I (білий)

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Сертифікація виробу

DNV | CSA | BV | LROS (Lloyds реєстр судноплавства) | Внесено до реєстру UL | GL

Ступінь ударозахисту

IK06 conforming to МЕК 50102

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP67 | IP69 | IP69K

Стандарти

JIS C8201-5-1 | CSA C22.2 № 14 | МЕК 60947-5-1 | МЕК 60947-5-4 | МЕК 60947-1 | UL 508 | МЕК 60947-5-5 | JIS C8201-1

Категорія перенапруги

клас I відповідно до МЕК 60536

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Захисна обробка

TH
