VCF3 АВАРІЙНИЙ ВИМИКАЧ 63А
Вимикач-роз’єднувач TeSys Vario для дверного монтажу, 3 полюси, 63 A/690 В, для комутаційних застосувань двигунів до 22 кВт при 400 В AC-23. Повний бл...
КаталогОБЛАДНАННЯ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯЯЗахист і комутаціяСилові рубильники та роз’єднувачіVCF3 АВАРІЙНИЙ ВИМИКАЧ 63А
VCF3 АВАРІЙНИЙ ВИМИКАЧ 63А
Характеристики
Номінальна робоча потужність [Вт]
11 кВт на 230...240 В (AC-3) | 22 кВт на 500 В (AC-3) | 22 кВт на 690 В (AC-23A) | 30 кВт на 500 В (AC-23A) | 18.5 кВт на 400...415 В (AC-3) | 18.5 кВт на 690 В (AC-3) | 15 кВт на 230...240 В (AC-23A) | 22 кВт на 400...415 В (AC-23A)
Відключаюча здатність
500 А на 400 В (AC-21A) | 500 А на 400 В (AC-22A) | 500 А на 400 В (AC-23A)
Тип мережі
ПОСТІЙНИЙ СТРУМ | змінний струм
Серія продукту
TeSys
Назва продукту
TeSys VARIO
Назва пристрою
VCF
Тип виробу або компоненту
вимикач аварійного вимкнення роз'єднувач
Усі характеристики
Консультація менеджера
+38 095 270 71 66Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар

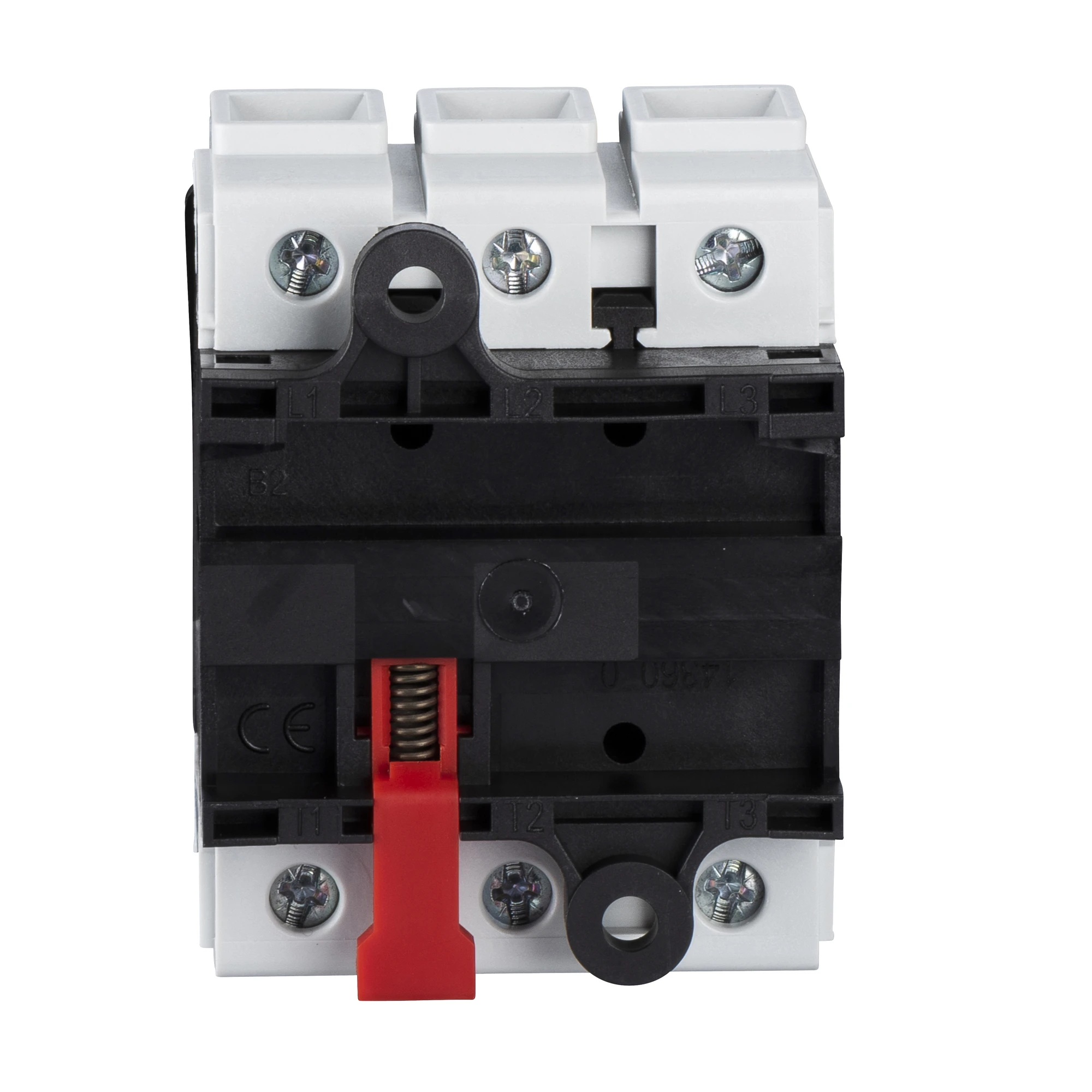

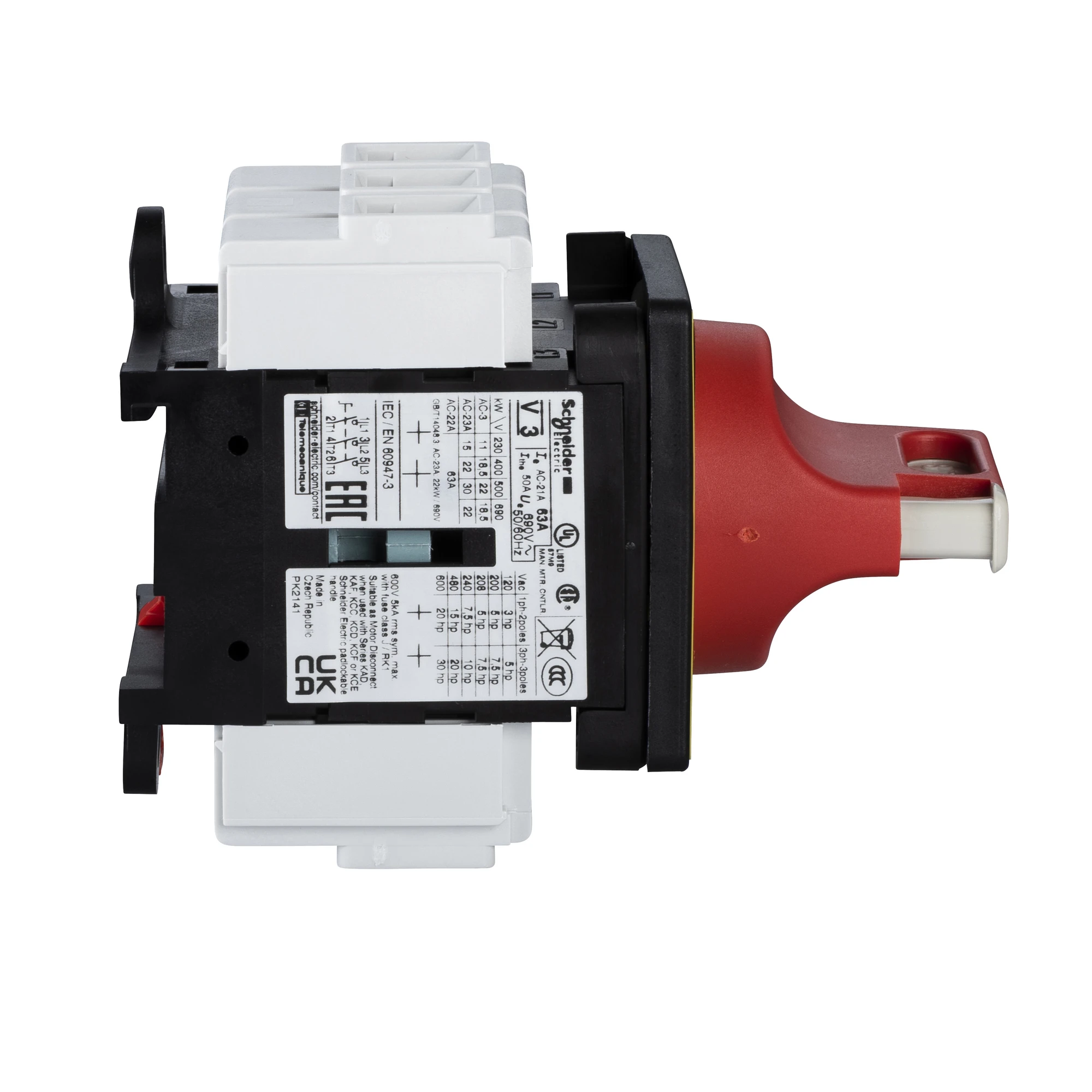

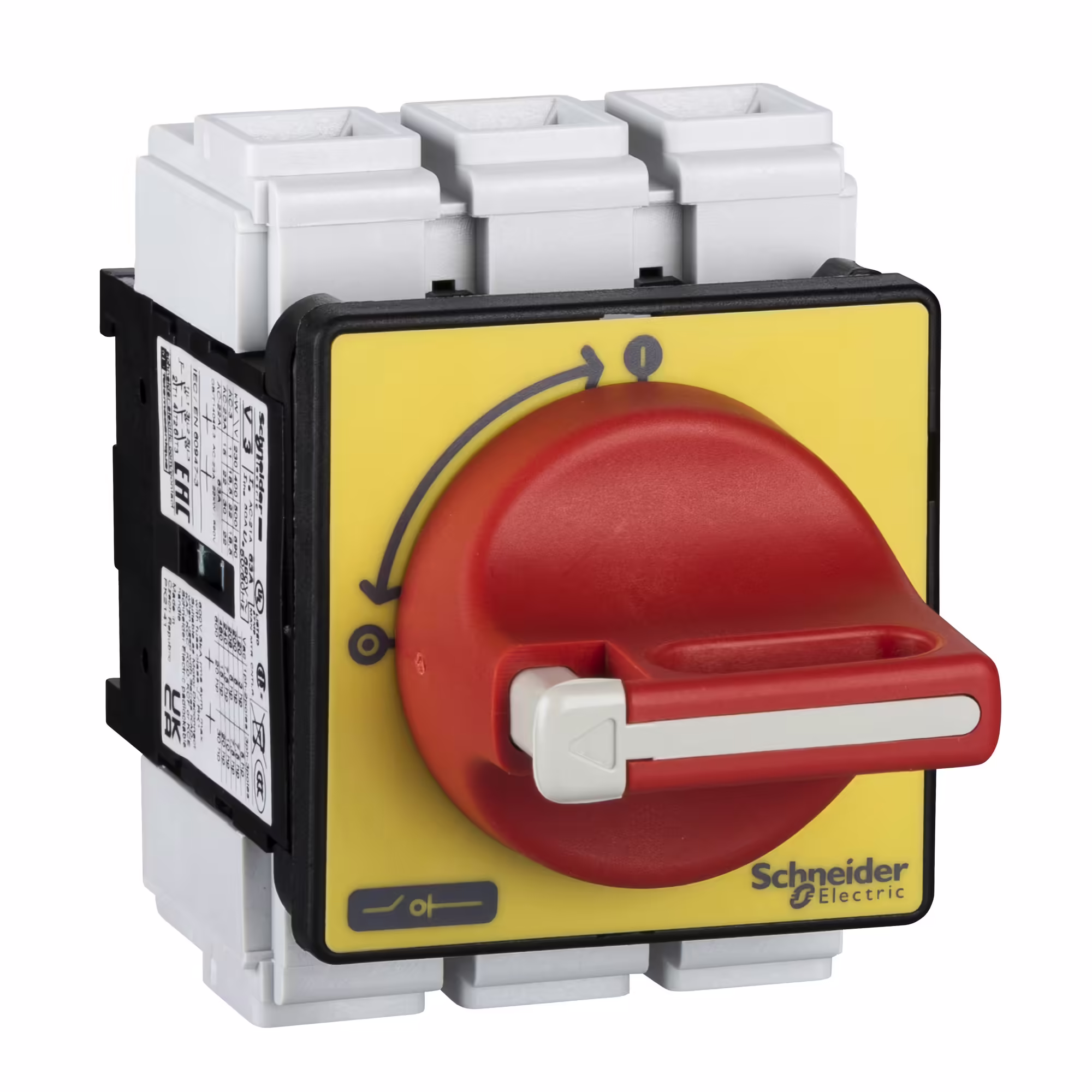

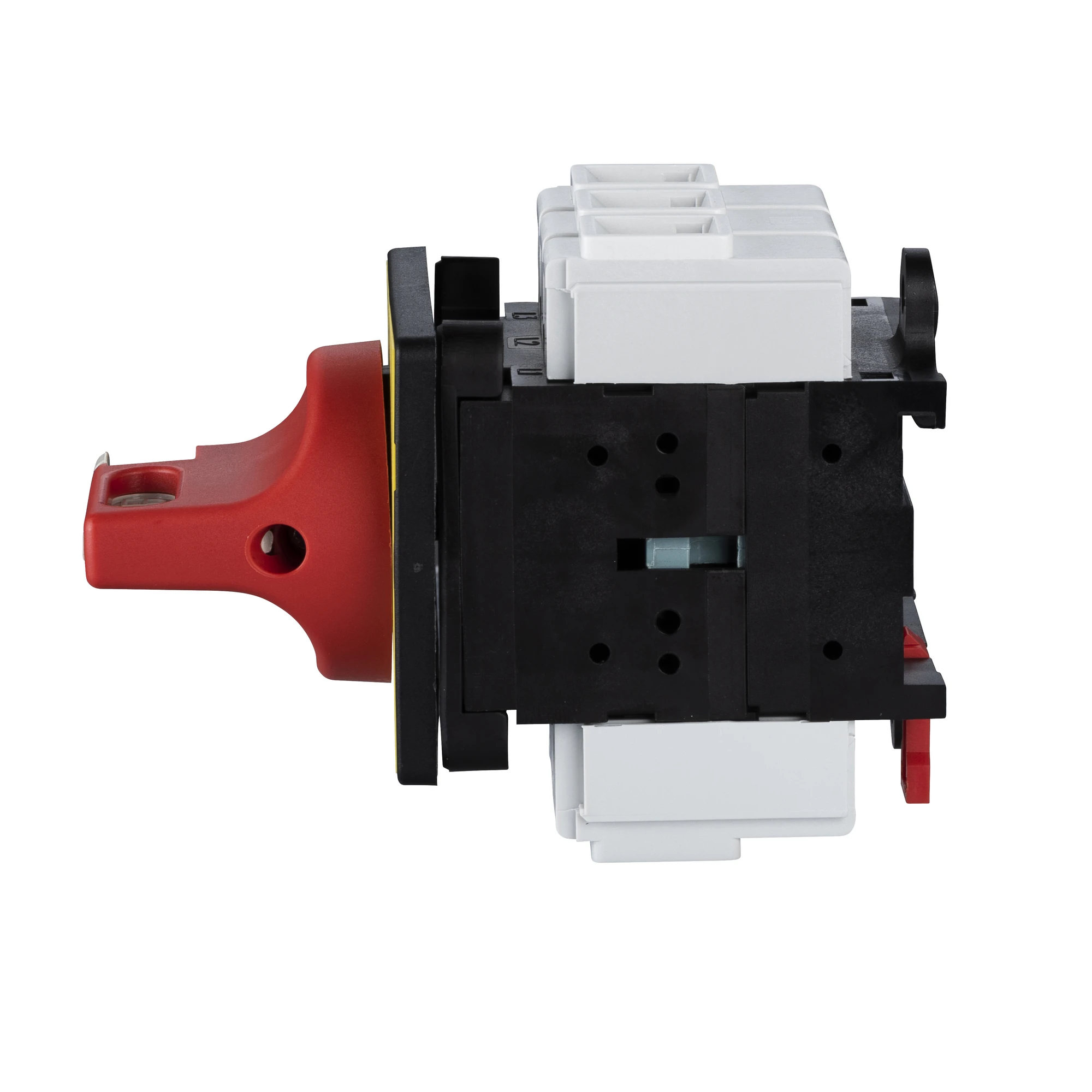

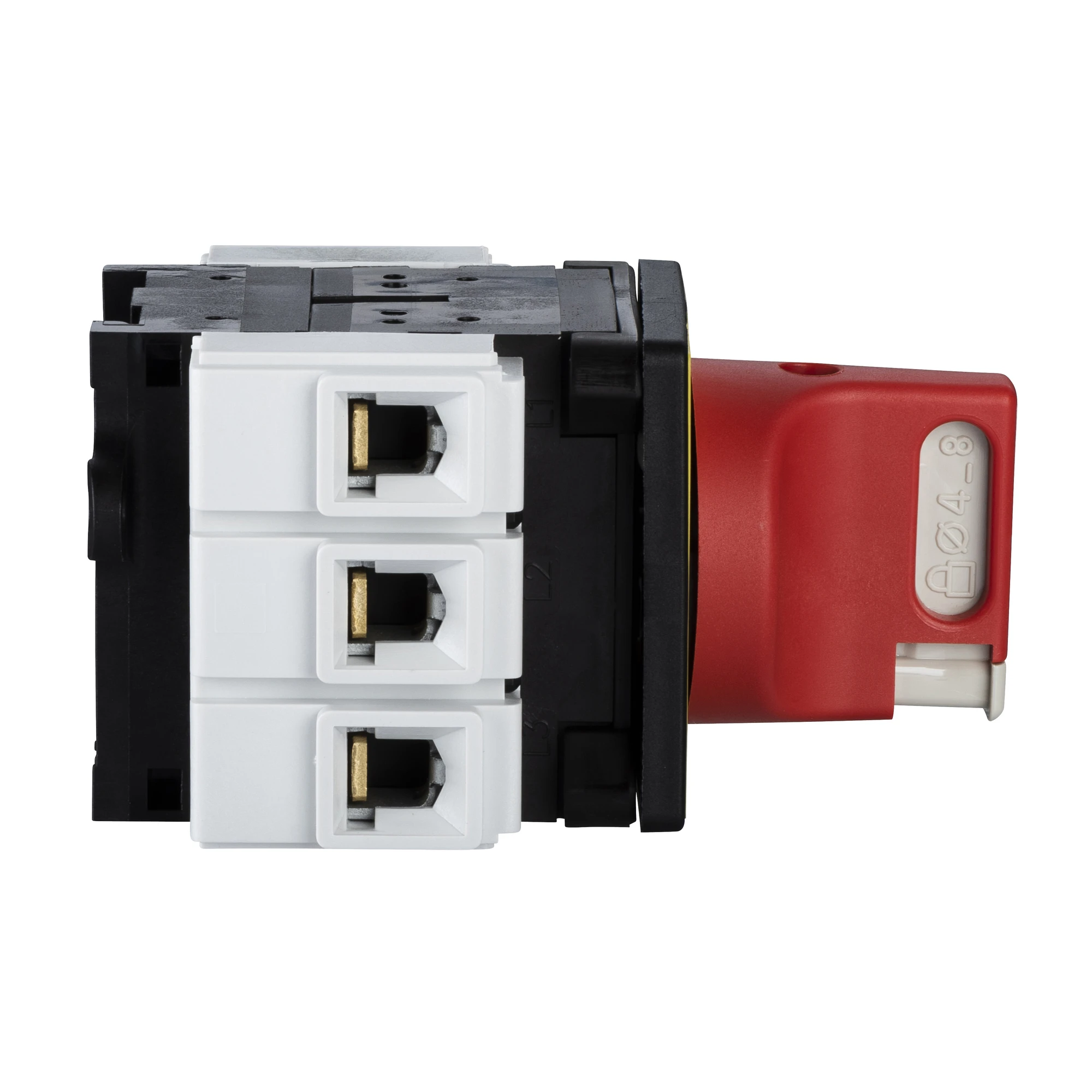

Вимикач-роз’єднувач TeSys Vario для дверного монтажу, 3 полюси, 63 A/690 В, для комутаційних застосувань двигунів до 22 кВт при 400 В AC-23. Повний блок складається з корпусу перемикача V3, червоної ручки з жовтою передньою пластиною 60x60 мм KCF2PZ. Призначений для використання як головного та аварійного вимикача. Ручка, що закривається, на 3 замки (замовляються окремо). Ручка з 4 гвинтами кріплення на дверцятах, що забезпечує ступінь захисту IP65 для кріплення. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
Додаткова інформація
Маркування
0 - 1
Маса нетто
0.56 кг
Номінальний умовний струм короткого замика
10 кА на 400 В - відповідний запобіжник 63 А аМ | 10 кА на 400 В - відповідний запобіжник 63 А gG
[Icm] номінальна найбільша вмикаюча здатніст
2.1 кА на 400 В при Iпік
Тип контакту та з'єднання
3 нормально відкритих
Клас перервної роботи
30
Механічна зносостійкість
30000 циклів
Електрична зносостійкість
30000 циклів AC-21 | 30000 циклів DC-1...5
Опис полюсів
3P
Спосіб кріплення
4 гвинтами для ручка
[Ie] номінальний робочий струм
41.5 А AC-23 Ue: 400 В
[Ithe] умовний тепловий струм в оболонці
50 А
Ширина
60 мм
Розмір основи
60 x 60 мм
[Ith] умовний тепловий струм у відкритому вик
63 А
Вмикаюча здатність
630 A на 400 В AC-21A | 630 A на 400 В AC-22A | 630 A на 400 В AC-23A
[Ue] номінальна робоча напруга
690 В змінний струм 50/60 Гц
[Icw] номінальний короткочасно допустимий ст
756 А на 400 В тривалість: 1 с
[Uimp] номінальна імпульсна витримувана напру
8 кВ
Висота
83 мм
Код УКТЗЕД
8536508000
Штрих-код
b3389110165999
Колір ручки
червоний
Момент затягування
коло подачі живлення: 4-4 Н.м - на Гвинтовий затискач
Клеми підключення
коло подачі живлення: Гвинтовий затискач кабель 25-25 мм² - Твердий | коло подачі живлення: Гвинтовий затискач кабель 16-16 мм² - гнучкий - з кабельним наконечником
Тип керування
поворотна ручка
Спосіб кріплення поворотної ручки
прямий
Монтажна опора
ручка: двері | перемикач: двері
Відповідність вимогам по ізоляції
Так
Механічна стійкість
вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 | удари 11 мс (30 Гн) відповідно до МЕК 60068-2-27
Замок поворотної ручки
від 1 до 3 навісних замків 4-8 мм
Склад пристрою
вимикач | ручка
Рівень продуктивності
висока продуктивність
Колір передньої панелі ручки
жовтий
Головна
Номінальна робоча потужність [Вт]
11 кВт на 230...240 В (AC-3) | 22 кВт на 500 В (AC-3) | 22 кВт на 690 В (AC-23A) | 30 кВт на 500 В (AC-23A) | 18.5 кВт на 400...415 В (AC-3) | 18.5 кВт на 690 В (AC-3) | 15 кВт на 230...240 В (AC-23A) | 22 кВт на 400...415 В (AC-23A)
Відключаюча здатність
500 А на 400 В (AC-21A) | 500 А на 400 В (AC-22A) | 500 А на 400 В (AC-23A)
Тип мережі
ПОСТІЙНИЙ СТРУМ | змінний струм
Серія продукту
TeSys
Назва продукту
TeSys VARIO
Назва пристрою
VCF
Тип виробу або компоненту
вимикач аварійного вимкнення роз'єднувач
Навколишнє середовище
Робоча температура навколишнього середови
-20-50 °C
Вогнестійкість
960 °C відповідно до МЕК 60695-2-1
Сертифікація виробу
GL | CCC | CSA | UL | UKCA
Код сумісності
головний вимикач роз'єднувач
Ступінь захисту
IP20 відповідно до МЕК 60529 | IP65
Стандарти
МЕК 60947-3
Захисна обробка
TC
-
