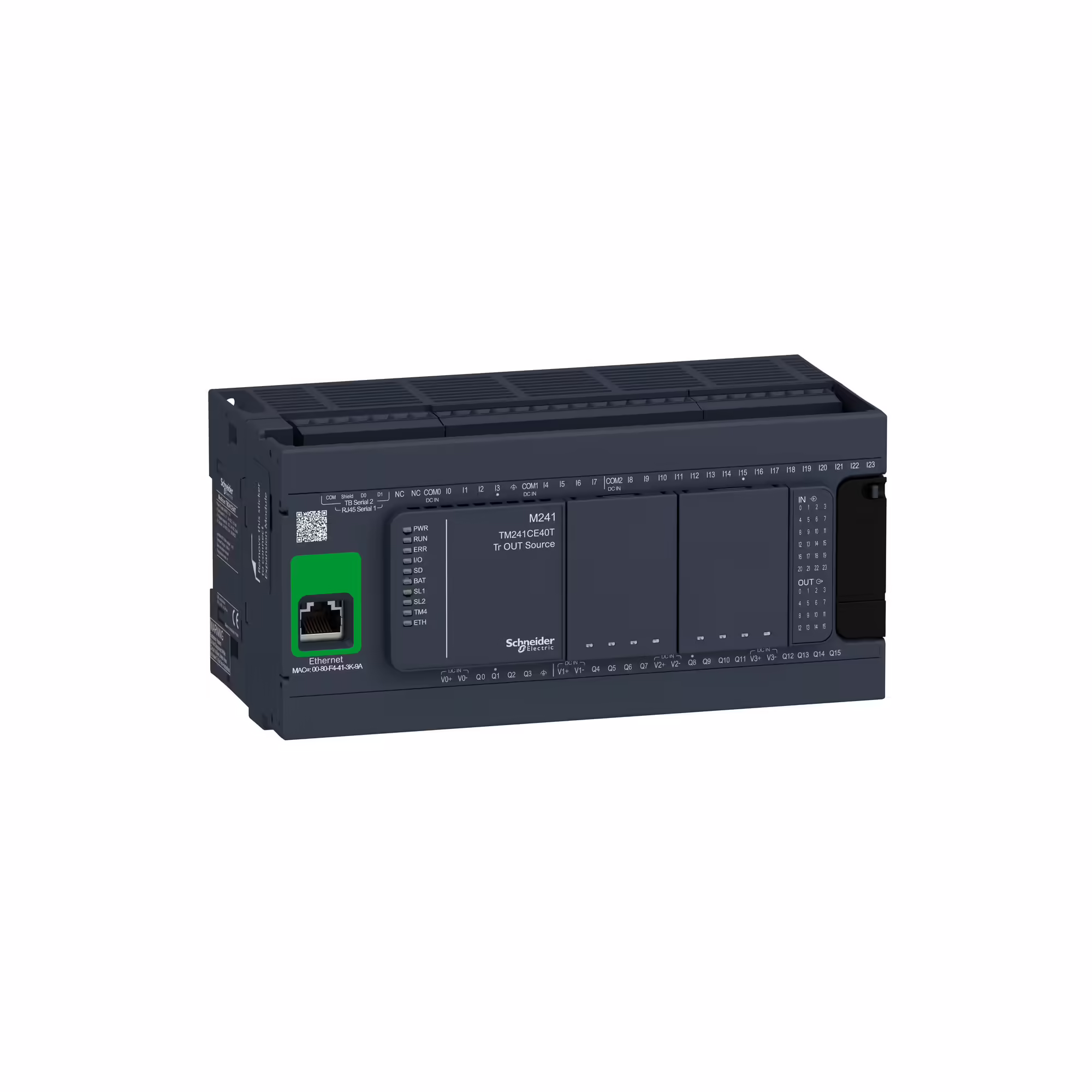

TM241CE40T ПЛК M241 40 ВХ/ВИХ ТРАНЗ 2RS485 1ETH

Висота зберігання

0-3000 м

Висота над рівнем моря

0...2000 m

Робоча температура повітря

-10-50 °C (вертикальна установка) | -10-55 °C (горизонтальна установка)

Відносна вологість

10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі)

Стійкість до коротких переривів споживання

10 мс

Стійкість до кондуктивних перешкод

10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 | 3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL) | 10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до електромагнітного поля

10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Ударостійкість

15 gn для 11 мс

Ступінь забруднення

2

Температура навколишнього повітря для збер

-25-70 °C

Вібростійкість

3,5 мм на 5-8.4 Гц на симетрична рейка | 3 gn на 8.4-150 Гц на симетрична рейка | 3,5 мм на 5-8.4 Гц на монтаж панелі | 3 gn на 8.4-150 Гц на монтаж панелі

Стійкість до електростатичного розряду

8 кВ в повітрі відповідно до МЕК 61000-4-2 | 4 кВ при контакті відповідно до МЕК 61000-4-2

Стандарти

ANSI/ISA 12-12-01 | CSA C22.2 № 142 | CSA C22.2 № 213 | МЕК 61131-2:2007 | Морський сертифікат (LR, ABS, DNV, GL) | UL 508

Ступінь захисту

IP20 із захисною кришкою

Сертифікація виробу

RCM | cULus | CE | UKCA | DNV-GL | ABS | LR

Струм дискретного виходу

0.1 A для швидкий вихід (PTO mode) (Q0...Q3) | 0.5 A для транзисторний вихід (Q0...Q15)

Точність

+/- 0.1 % на 0.02-0.1 кГц для швидкий вихід | +/- 1 % на 0.1-1 кГц для швидкий вихід

Струм дискретного входу

10.7 мА для швидкий вхід | 7 мА для Вхід

Кількість дискретних виходів

16 транзистор 4 швидкий вихід

Кількість дискретних входів

24 , дискретний вхід 8 швидкий вхід відповідно до МЕК 61131-2 Тип 1

Напруга дискретного входу

24 В

[Us] номінальна напруга живлення

24 В постійний струм

Напруга дискретного виходу

24 В постійного струму для транзисторний вихід

Тип виробу або компоненту

логічний контролер

Серія продукту

Modicon M241

Логіка дискретного виходу

позитивна логіка (джерело)

Логіка дискретних входів

приймач або джерело

Тип дискретного виходу

транзистор

Час виконання для 1 Кінструкції

0.3 мс для ситуаційна та періодична задача | 0.7 мс для інша інструкція

Маса нетто

0.62 кг

Налаштовуваний час фільтрації

1 µs для швидкий вхід | 12 мс для швидкий вхід | 0 мс для Вхід | 1 мс для Вхід | 4 мс для Вхід | 12 мс для Вхід

Максимальне просідання напруги

<1 В

Тривалість циклу

10 мс 16 EtherNet/IP | 64 мс 64 Modbus TCP

Інтегральний час

10 мс автоматичне скидання вихід | 12 с автоматичне скидання швидкий вихід

Ethernet порт

10BASE-T/100BASE-TX - 1 порт(и) мідний кабель

Швидкість передачі

1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15-15 м для RS485 | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3-3 м для RS232 | 480 Мбіт/с для шини довжиною 3-3 м для USB | 10/100 Мбіт/с для Ethernet

Резервні копії даних

128 МБ вбудована флеш-пам'ять для резервне копіювання користувацьких програм

Граничний рівень напруги (стан 1)

>= 15 В для Вхід

Обладнання для зберігання даних

<= 16 ГБ SD-карта (опціонально)

Ширина

190 мм

Максимальний струм на загальний вихід

2 А

Термін резервного зберігання даних

2 роки на 25 °C

Максимальна вихідна частоста

20 кГц для швидкий вихід (PWM режим) | 100 кГц для швидкий вихід (режим PLS) | 1 кГц для вихід

Межі напруги живлення

20.4-28.8 В

Максимальне навантаження лампи розжарюван

<2.4 В

Структура застосування

3 циклічні задачі + 1 вільна задача | 8 зовнішніх ситуаційних задач | 4 циклічні задачі | 8 ситуаційних задач

Межі вихідної напруги

30 В постійний струм

Споживання енергії [Вт]

32.6-40.4 В (з макс кількістю модулів розширення вх/вих)

Кількість обчислюваних входів

4 швидкий вхід (HSC режим) на 200 кГц | 16 стандартний вхід на 1 кГц

Кількість дискретних входів/виходів

40

Вхідний повний опір

4.7 кОм для Вхід | 2.81 кОм для швидкий вхід

Максимальний струм витоку

5 мкА для вихід

Граничний рівень напруги (стан 0)

<= 5 В для Вхід

Максимальний пусковий струм

50 А

Відхилення ходу годинника

<= 60 с/місяць на 25-25 °C

Обсяг пам'яті

64 МБ для системна пам'ять ОПЕРАТИВНА ПАМ'ЯТЬ

Кількість підлеглих пристроїв

64 Modbus TCP | 16 EtherNet/IP

Максимальна кількість модулів розширення в

7 (локальний архітектура вводу/виводу) | 14 (віддалений архітектура вводу/виводу)

Максимальна кількість підключень

8 Modbus сервер | 8 протокол SoMachine | 10 веб-сервер | 4 FTP-сервер | 16 Ethernet/IP ціль | 8 Modbus клієнт

Код УКТЗЕД

8537109100

Висота

90 мм

Глибина

95 мм

Тип сигналу керування

A/B на 100 кГц для швидкий вхід (HSC режим) | імпульс/напрямок на 200 кГц для швидкий вхід (HSC режим) | однофазний на 200 кГц для швидкий вхід (HSC режим)

Штрих-код

b3606480611209

Тип акумулятора

BR2032 літієва неперезаряджувана, час автономної роботи: 4 рік(роки)

Маркування

CE

Монтажна опора

DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | плата або панель із монтажним набором

Максимальна дальність кабелю між пристроям

неекранований кабель <50 м для Вхід | екранований кабель <10 м для швидкий вхід | неекранований кабель <50 м для вихід | екранований кабель <3 м для швидкий вихід

Протокол порту обміну даними

неізольований послідовний канал: Modbus протокол головний/ведений

Тип напруги дискретного входу

постійна напруга

Живлення

(серійний номер 1)живлення послідовної лінії: 5 В, <200 мА

Функція позиціонування

ВАЛ ВІДБОРУ ПОТУЖНОСТІ функція 4 канал(и) (частота позиціонування: 100 кГц) | ВАЛ ВІДБОРУ ПОТУЖНОСТІ функція 4 канал(и) для транзисторний вихід (частота позиціонування: 1 кГц)

Веб-сервіси

веб-сервер

Годинник реального часу

з

Тип захисту

захист від короткого замикання | захист від короткого замикання | захист від зворотної полярності для швидкий вихід

Електричне з'єднання

знімна гвинтова клемна колодкадля входів і виходів (крок 5.08 мм) | знімна гвинтова клемна колодкадля підключення живлення 24В постійного струму (крок 5.08 мм)
