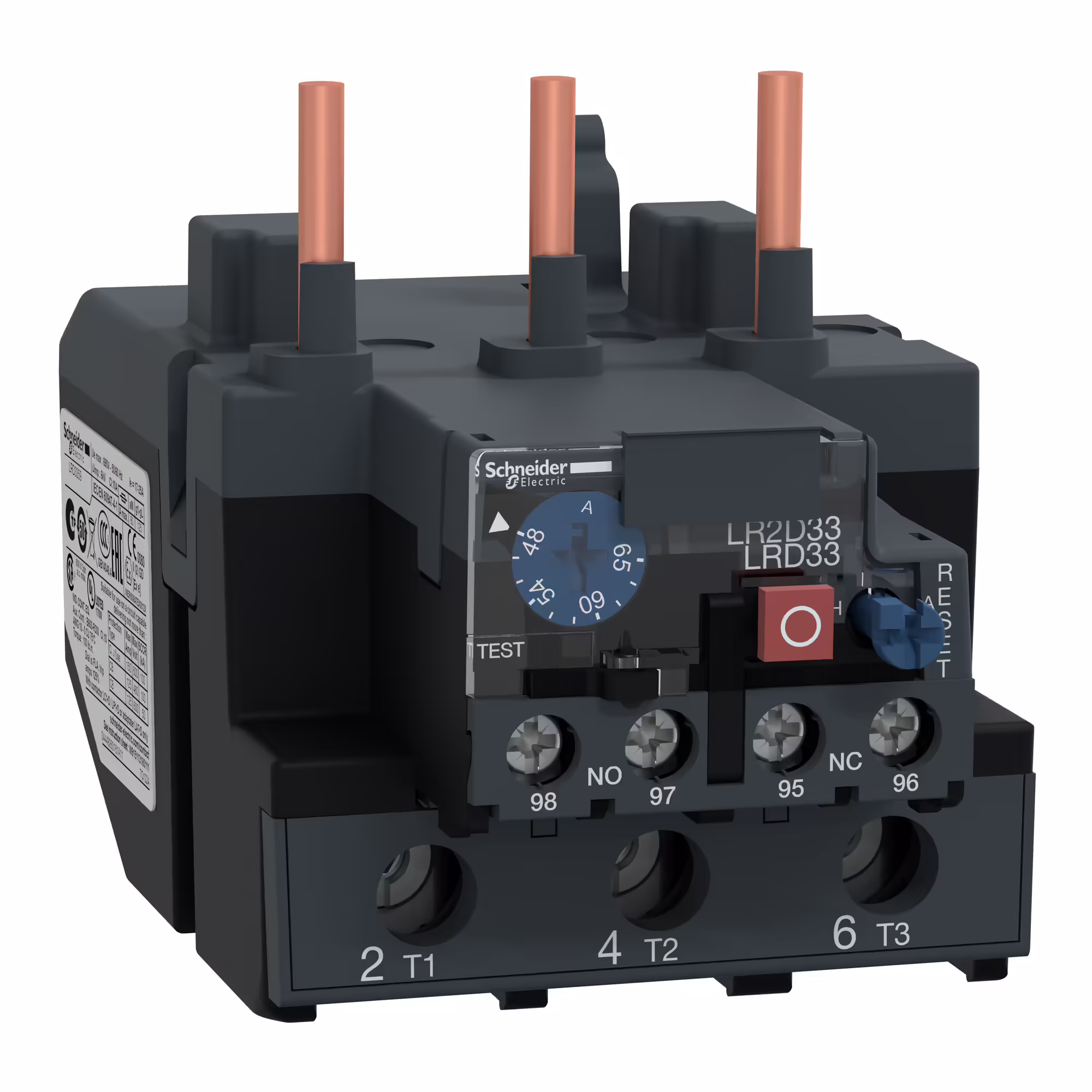

LRD3359 РЕЛЕ ЗАХИСТУ 48-65

Частота мережі

0...400 Гц

Маса нетто

0.51 кг

Допустимий струм

0.72 А на 500 В AC-15 для схема сигналізації | 0.06 А на 440 В DC-13 для схема сигналізації

Компонування допоміжного контакту

1 нормально відкритий + 1 нормально закритий

[Ue] номінальна робоча напруга

1000 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1

Поріг відключення

1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1

Глибина

115 мм

Температурна компенсація

-20-60 °C

Номінальний струм запобіжника

4 А gG для схема сигналізації | 4 А BS для схема сигналізації

[Ith] умовний тепловий струм у відкритому вик

5 А для схема сигналізації

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

Ширина

70 мм

Висота

81 мм

Код УКТЗЕД

8536490090

Штрих-код

b3389110519976

Тип керування

Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання

[Ui] номінальна напруга ізоляції

коло подачі живлення: 1000 В відповідно до МЕК 60947-4-1 | коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL

Момент затягування

ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 9 Н.м - на Гвинтовий затискач

Код сумісності

LRD

Монтажна опора

пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор

Чутливість до розриву фази

струм відключення 130 % від Ir на двох фазах, остання на 0

Механічна стійкість

вібрації: 6 Гн відповідно до МЕК 60068-2-6 | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7

Робоча температура навколишнього середови

-20-60 °C без заниження відповідно до МЕК 60947-4-1

Електрична міцність ізоляції

2.2 кВ на 50 Гц відповідно до МЕК 60947-1

Температура навколишнього повітря для збер

-60-70 °C

Сертифікація виробу

IEC | UL | CSA | CCC | EAC | ATEX INERIS | UKCA

Ступінь захисту

IP20 відповідно до МЕК 60529

Стандарти

МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.4 | GB/T 14048.5 | EN 50495

Вогнестійкість

V1 відповідно до UL 94

Кліматична стійкість

відповідно до IACS E10

Межі регулювання теплового захисту

48-65 А

Тип виробу або компоненту

диференціальне теплове реле перевантаження

Клас теплового перевантаження

клас 10А відповідно до МЕК 60947-4-1

Сумісність продуктів

LC1D80 | LC1D95

Назва пристрою

LRD

Серія продукту

TeSys

Назва продукту

TeSys LRD | TeSys Deca

Область застосування реле

захист двигуна

Тип мережі

змінний струм | ПОСТІЙНИЙ СТРУМ
