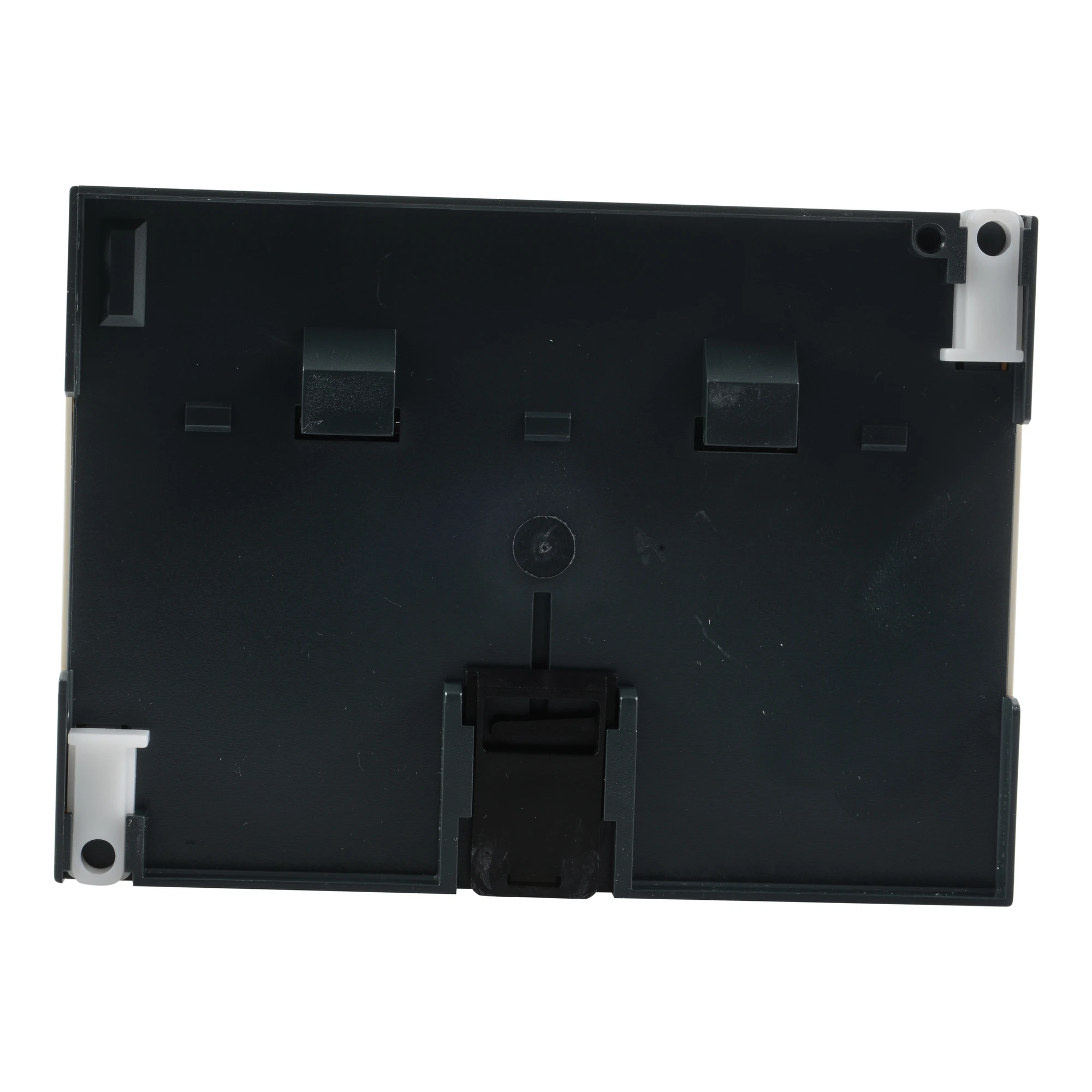

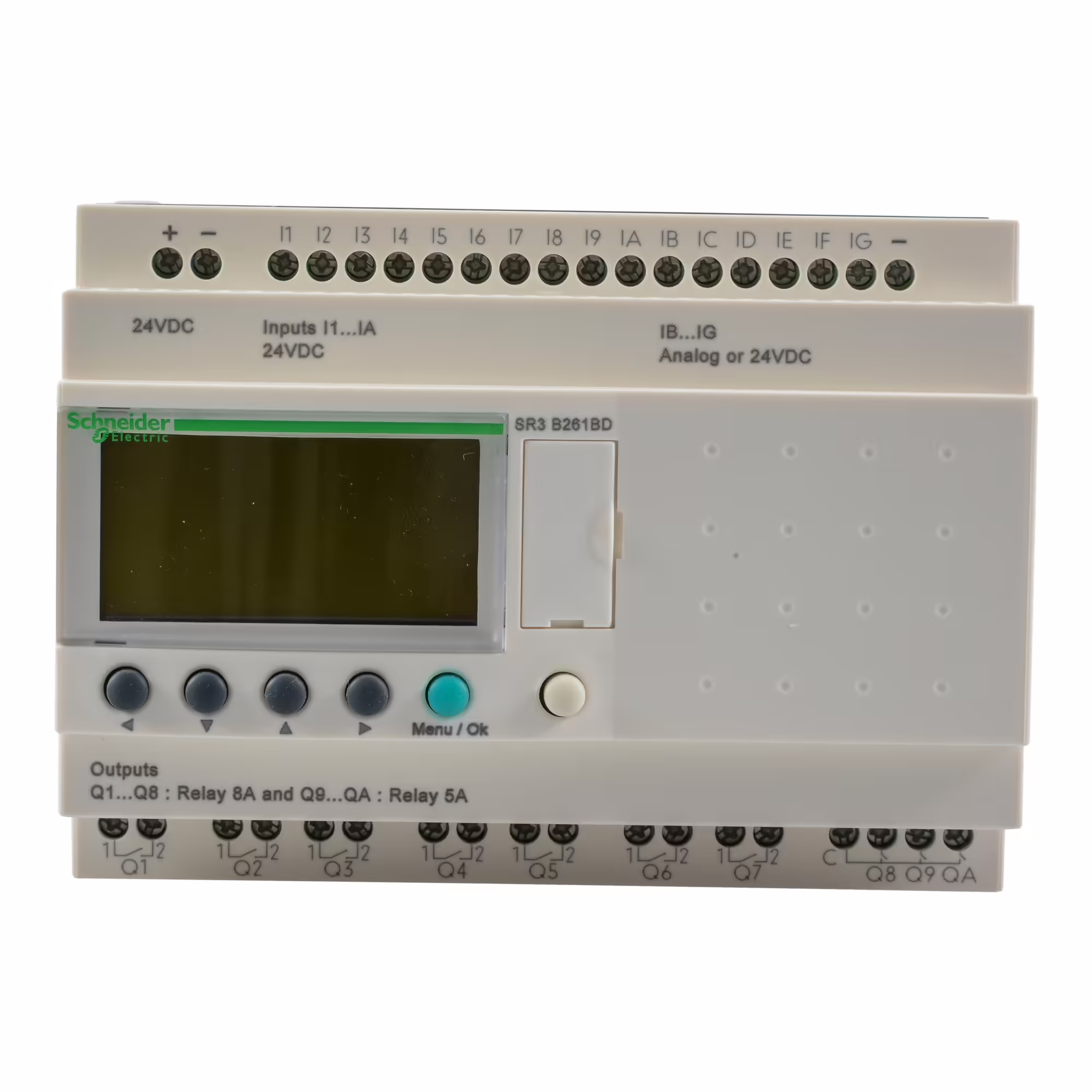

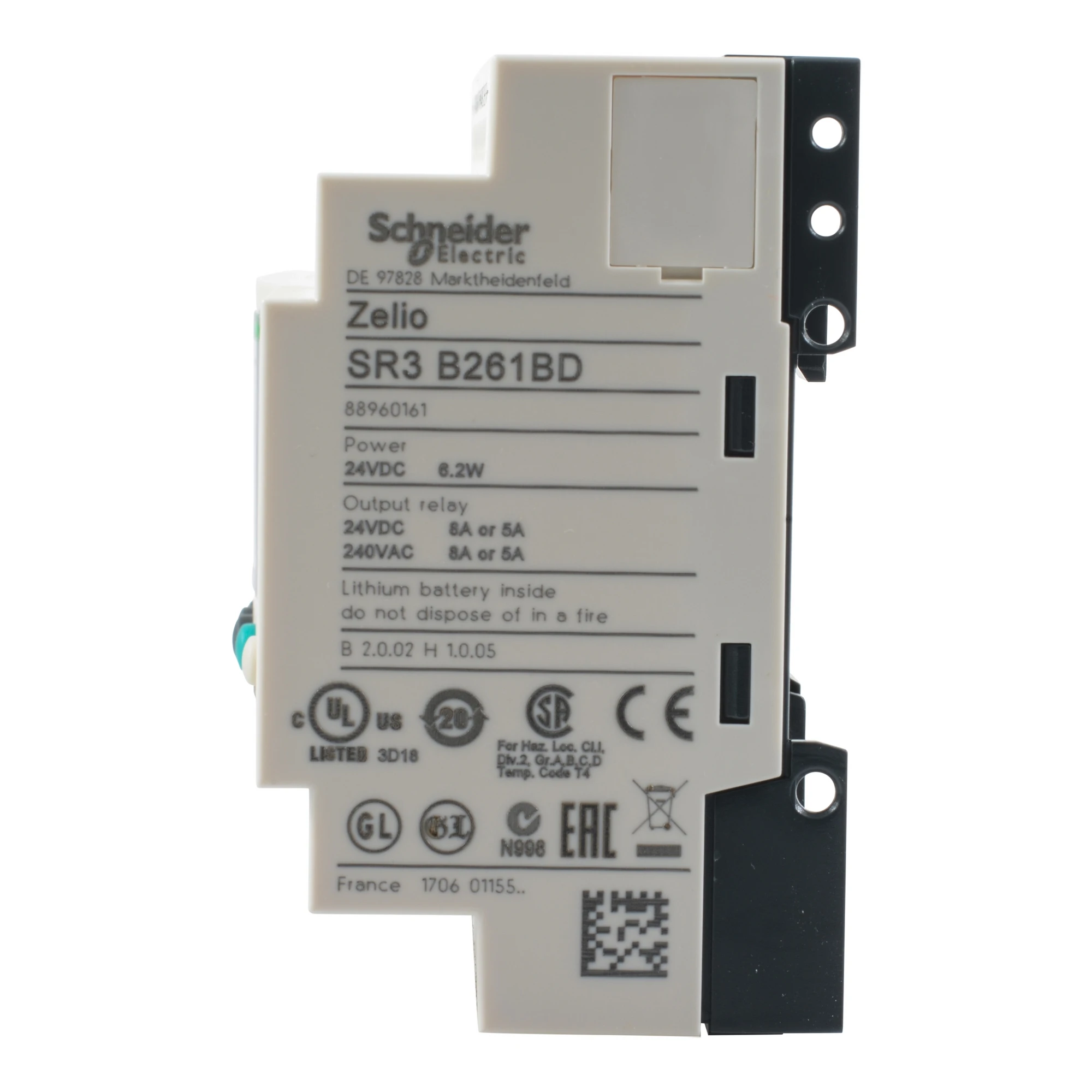

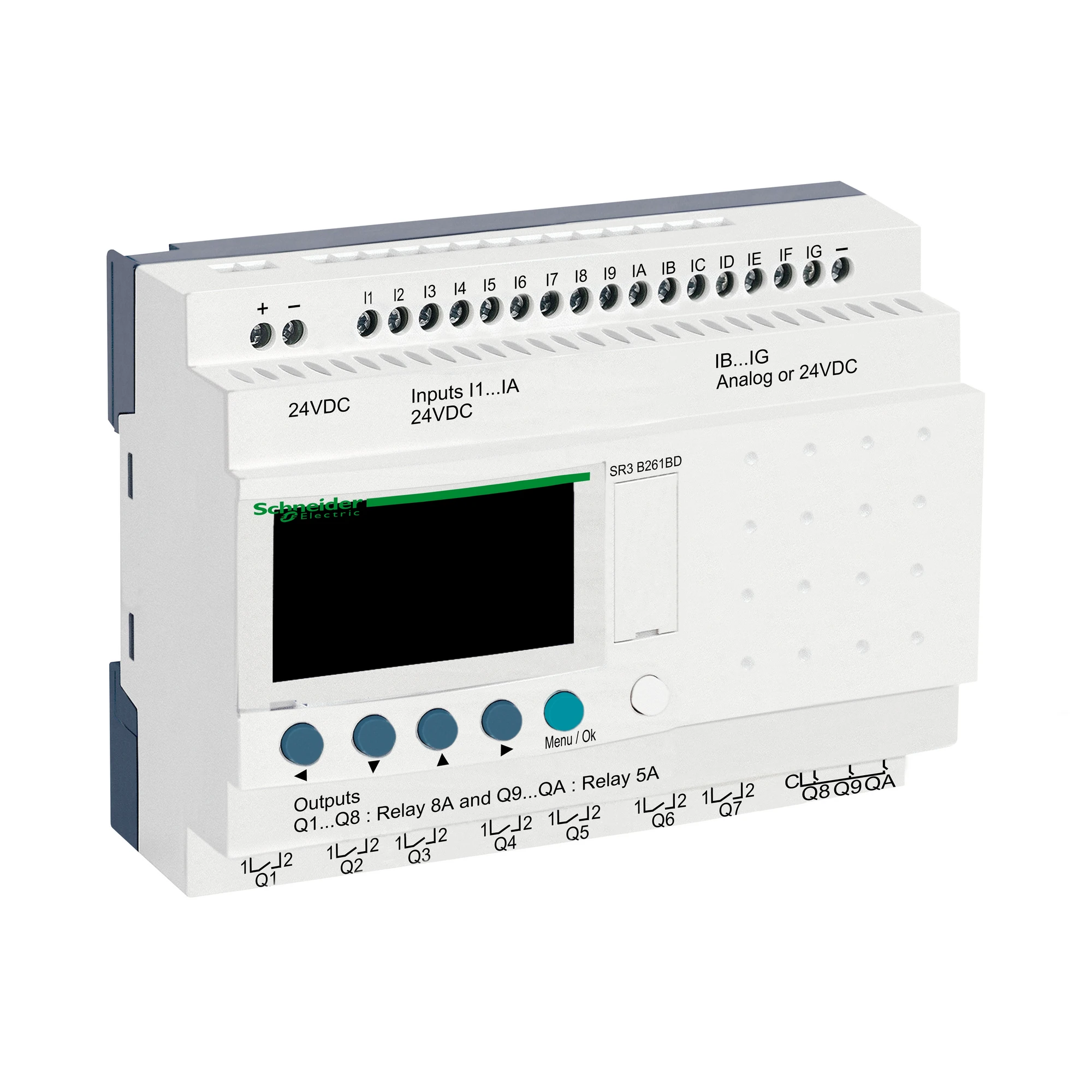

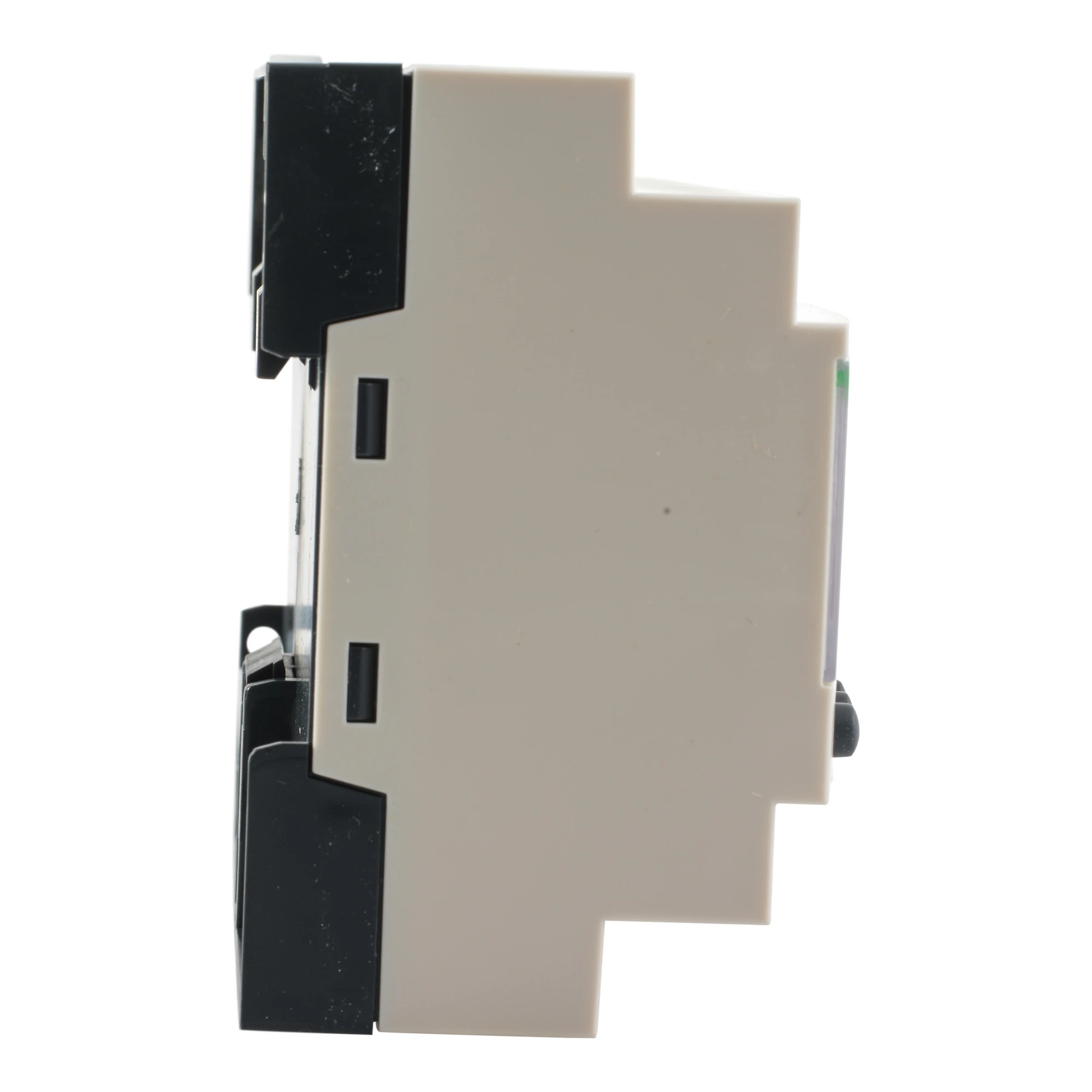

SR3B261BD ІНТЕЛЕКТ.РЕЛЕ 26ВХ/ВИХ, =24В ДИСПЛ+ГОД.
Це компактне інтелектуальне реле/програмований контролер Zelio Logic SR3 використовує напругу живлення 24 В постійного струму. Він має 26 входів/виход...
КаталогОБЛАДНАННЯ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯЯКонтролери та панелі оператораПрограмовані релеSR3B261BD ІНТЕЛЕКТ.РЕЛЕ 26ВХ/ВИХ, =24В ДИСПЛ+ГОД.
SR3B261BD ІНТЕЛЕКТ.РЕЛЕ 26ВХ/ВИХ, =24В ДИСПЛ+ГОД.
Характеристики
Тип виробу або компоненту
модульне інтелектуальне реле
Тип виробу або компоненту
модульне інтелектуальне реле
Серія продукту
Zelio Logic
Серія продукту
Zelio Logic
Усі характеристики
Консультація менеджера
+38 095 270 71 6611 771,33 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Це компактне інтелектуальне реле/програмований контролер Zelio Logic SR3 використовує напругу живлення 24 В постійного струму. Він має 26 входів/виходів з гвинтовими клемами. Має компактну конструкцію, що дозволяє встановлювати його на DIN-рейку. Він також пропонує просте програмування, відображення та діагностику несправностей, дисплей і кнопки навігації. Його проста ''ladder'' логіка робить його адаптованим для неспеціалістів.
Додаткова інформація
Кількість ліній схеми керування
0-500 з FBD програмування | 0-240 з драбина програмування
Кількість ліній схеми керування
0-500 з FBD програмування | 0-240 з драбина програмування
Робоча частота [Гц]
0.1 Гц (при Ie) для релейний вихід | 10 Гц (Режим холостого ходу) для релейний вихід
Робоча частота [Гц]
0.1 Гц (при Ie) для релейний вихід | 10 Гц (Режим холостого ходу) для релейний вихід
Діапазон аналогового входу
0...10 В | 0...24 В
Діапазон аналогового входу
0...10 В | 0...24 В
Маса нетто
0.4 кг
Маса нетто
0.4 кг
Поточний стан 0 гарантовано
<= 0.5 мА (IB...IG використовується як дискретний вхідний ланцюг) | <= 0.75 мА (I1...IA та IH...IR дискретні вхідні ланцюги)
Поточний стан 0 гарантовано
<= 0.5 мА (IB...IG використовується як дискретний вхідний ланцюг) | <= 0.75 мА (I1...IA та IH...IR дискретні вхідні ланцюги)
Момент затягування
0.5 Н.м
Момент затягування
0.5 Н.м
Частоту чисельних подій
1 кГц для дискретний вхід
Частоту чисельних подій
1 кГц для дискретний вхід
Робоча відстань
10 m between stations, with screened cable (sensor not isolated) для ланцюг аналогового входу
Робоча відстань
10 m between stations, with screened cable (sensor not isolated) для ланцюг аналогового входу
Комутаційна здатність [мА]
>= 10 мА на 12 В (релейний вихід)
Комутаційна здатність [мА]
>= 10 мА на 12 В (релейний вихід)
Час реакції
10 мс (Від рівня 0 до рівня 1) для релейний вихід | 5 мс (зі стану 1 в стан 0) для релейний вихід
Час реакції
10 мс (Від рівня 0 до рівня 1) для релейний вихід | 5 мс (зі стану 1 в стан 0) для релейний вихід
Кількість виходів
10 релейний
Кількість виходів
10 релейний
Термін резервного зберігання даних
10 років на 25 °C
Термін резервного зберігання даних
10 років на 25 °C
Розсіювана потужність [Вт]
10 В з подовжувачами | 6 В без подовжувача
Розсіювана потужність [Вт]
10 В з подовжувачами | 6 В без подовжувача
Механічна зносостійкість
10000000 циклів для релейний вихід
Механічна зносостійкість
10000000 циклів для релейний вихід
Вхідний повний опір
12 кОм для IB...IG використовується як аналоговий вхідний ланцюг | 12 кОм для IB...IG використовується як дискретний вхідний ланцюг | 7.4 кОм для I1...IA та IH...IR дискретні вхідні ланцюги
Вхідний повний опір
12 кОм для IB...IG використовується як аналоговий вхідний ланцюг | 12 кОм для IB...IG використовується як дискретний вхідний ланцюг | 7.4 кОм для I1...IA та IH...IR дискретні вхідні ланцюги
Поточний стан 1 гарантовано
>= 1.2 мА (IB...IG використовується як дискретний вхідний ланцюг) | >= 2.2 мА (I1...IA та IH...IR дискретні вхідні ланцюги)
Поточний стан 1 гарантовано
>= 1.2 мА (IB...IG використовується як дискретний вхідний ланцюг) | >= 2.2 мА (I1...IA та IH...IR дискретні вхідні ланцюги)
Відхилення ходу годинника
12 хв/рік на 0-55 °C | 6 с/місяць на 25-25 °C
Відхилення ходу годинника
12 хв/рік на 0-55 °C | 6 с/місяць на 25-25 °C
Граничний рівень напруги (стан 1)
>= 15 В для I1...IA та IH...IR дискретні вхідні ланцюги | >= 15 В для IB...IG використовується як дискретний вхідний ланцюг
Граничний рівень напруги (стан 1)
>= 15 В для I1...IA та IH...IR дискретні вхідні ланцюги | >= 15 В для IB...IG використовується як дискретний вхідний ланцюг
Кількість дискретних входів
16 відповідно до МЕК 61131-2 Тип 1
Кількість дискретних входів
16 відповідно до МЕК 61131-2 Тип 1
Максимальний струм джерела живлення
190 мА (без подовжувача) | 300 мА (з подовжувачами)
Максимальний струм джерела живлення
190 мА (без подовжувача) | 300 мА (з подовжувачами)
Межі напруги живлення
19.2-30 В
Межі напруги живлення
19.2-30 В
Стабільність та повторюваність характерис
+/- 2 % на 55 °C для ланцюг аналогового входу
Стабільність та повторюваність характерис
+/- 2 % на 55 °C для ланцюг аналогового входу
[Us] номінальна напруга живлення
24 В
[Us] номінальна напруга живлення
24 В
Напруга дискретного входу
24 В постійна напруга
Напруга дискретного входу
24 В постійна напруга
Межі вихідної напруги
24...250 В Змінний струм (релейний вихід) | 5...30 В постійний струм (релейний вихід)
Межі вихідної напруги
24...250 В Змінний струм (релейний вихід) | 5...30 В постійний струм (релейний вихід)
Сумісність входу
3-провідні датчики наближення PNP для дискретний вхід
Сумісність входу
3-провідні датчики наближення PNP для дискретний вхід
Максимальна допустима напруга
30 V для ланцюг аналогового входу
Максимальна допустима напруга
30 V для ланцюг аналогового входу
Значення молодшого біта
39 мВ для ланцюг аналогового входу
Значення молодшого біта
39 мВ для ланцюг аналогового входу
[Uimp] номінальна імпульсна витримувана напру
4 кВ відповідно до МЕК 60947-1 та МЕК 60664-1
[Uimp] номінальна імпульсна витримувана напру
4 кВ відповідно до МЕК 60947-1 та МЕК 60664-1
Струм дискретного входу
4 мА
Струм дискретного входу
4 мА
Вихідний тепловий струм
5 А на 2 виходи для релейний вихід | 8 А на 8 виходів для релейний вихід
Вихідний тепловий струм
5 А на 2 виходи для релейний вихід | 8 А на 8 виходів для релейний вихід
Пхибка перетворення
+/- 5 % на 25 °C для ланцюг аналогового входу | +/- 6.2 % на 55 °C для ланцюг аналогового входу
Пхибка перетворення
+/- 5 % на 25 °C для ланцюг аналогового входу | +/- 6.2 % на 55 °C для ланцюг аналогового входу
Граничний рівень напруги (стан 0)
<= 5 В для I1...IA та IH...IR дискретні вхідні ланцюги | <= 5 В для IB...IG використовується як дискретний вхідний ланцюг
Граничний рівень напруги (стан 0)
<= 5 В для I1...IA та IH...IR дискретні вхідні ланцюги | <= 5 В для IB...IG використовується як дискретний вхідний ланцюг
Кількість аналогових входів
6
Кількість аналогових входів
6
Тривалість циклу
6-90 мс
Тривалість циклу
6-90 мс
Роздільна здатність аналогового входу
8 біт
Роздільна здатність аналогового входу
8 біт
Код УКТЗЕД
8536419090
Код УКТЗЕД
8536419090
Штрих-код
b3389110549980
Штрих-код
b3389110549980
Час перетворення
час циклу інтелектуального реле для ланцюг аналогового входу
Час перетворення
час циклу інтелектуального реле для ланцюг аналогового входу
Категорія перенапруги
ІІІ відповідно до МЕК 60664-1
Категорія перенапруги
ІІІ відповідно до МЕК 60664-1
Тип контакту та з'єднання
нормально відкритий для релейний вихід
Тип контакту та з'єднання
нормально відкритий для релейний вихід
Тип датчика температури
NTC 10k на 25 °C | NTC 1000k на 25 °C | KTY81 210/220/221/222/250 | Pt 500
Тип датчика температури
NTC 10k на 25 °C | NTC 1000k на 25 °C | KTY81 210/220/221/222/250 | Pt 500
Відповідність
пам'ять програми при кожному вмиканні
Відповідність
пам'ять програми при кожному вмиканні
Тип аналогового входу
режим синфазного сигналу
Тип аналогового входу
режим синфазного сигналу
Тип дискретного входу
резистивний
Тип дискретного входу
резистивний
Захист від зворотної полярності
з
Годинник
з
Локальний дисплей
з
Захист від зворотної полярності
з
Годинник
з
Локальний дисплей
з
Навколишнє середовище
Стійкість до коротких переривів споживання
1 мс
Стійкість до коротких переривів споживання
1 мс
Ступінь забруднення
2 відповідно до МЕК 61131-2
Ступінь забруднення
2 відповідно до МЕК 61131-2
Робоча температура навколишнього середови
-20-40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 | -20-55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2
Робоча температура навколишнього середови
-20-40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 | -20-55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2
Висота над рівнем моря
2000 m
Висота над рівнем моря
2000 m
Максимальна висота перенесення
3048 м
Максимальна висота перенесення
3048 м
Температура навколишнього повітря для збер
-40-70 °C
Температура навколишнього повітря для збер
-40-70 °C
Відносна вологість
95-95 % без конденсату або капання води
Відносна вологість
95-95 % без конденсату або капання води
Сертифікація виробу
GL | C-Tick | CSA | UL | GOST
Сертифікація виробу
GL | C-Tick | CSA | UL | GOST
Ступінь захисту
IP20 відповідно до МЕК 60529 (клемна колодка) | IP40 відповідно до МЕК 60529 (передня панель)
Ступінь захисту
IP20 відповідно до МЕК 60529 (клемна колодка) | IP40 відповідно до МЕК 60529 (передня панель)
Обурення випромінюване/провідне
клас B відповідно до EN 55022-11 група 1
Обурення випромінюване/провідне
клас B відповідно до EN 55022-11 група 1
Стандарти
МЕК 61000-4-2 рівень 3 | МЕК 61000-4-5 | МЕК 61000-4-6 рівень 3 | МЕК 61000-4-11 | МЕК 61000-4-3 | МЕК 60068-2-27 Ea | МЕК 61000-4-12 | МЕК 60068-2-6 Fc | МЕК 61000-4-4 рівень 3
Стандарти
МЕК 61000-4-2 рівень 3 | МЕК 61000-4-5 | МЕК 61000-4-6 рівень 3 | МЕК 61000-4-11 | МЕК 61000-4-3 | МЕК 60068-2-27 Ea | МЕК 61000-4-12 | МЕК 60068-2-6 Fc | МЕК 61000-4-4 рівень 3
