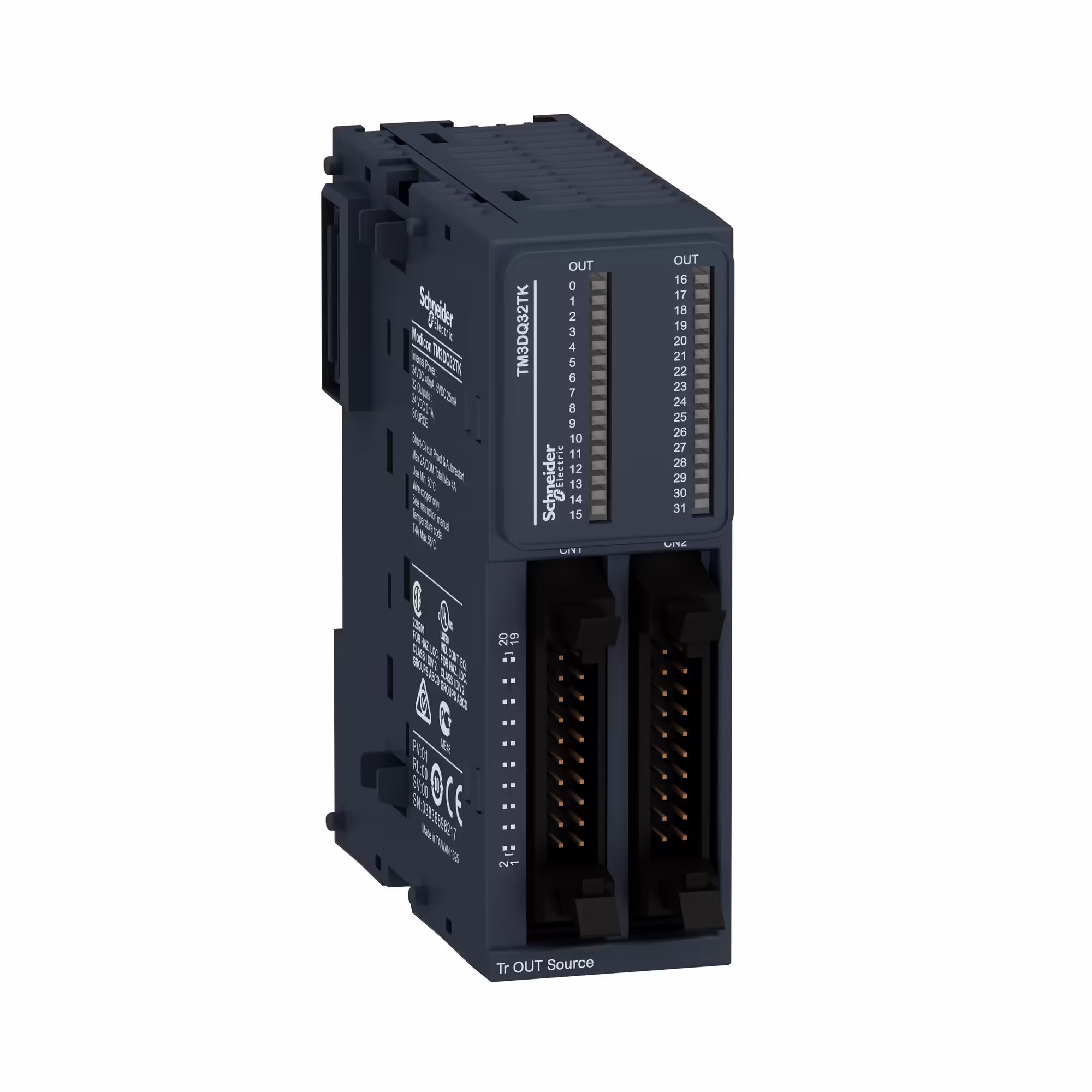

TM3DQ32TK МОДУЛЬ TM3 32 ВИХ ТРАНЗ HE10

Висота зберігання

0-3000 м

Висота над рівнем моря

0...2000 m

Стійкість до швидких перехідних процесів

1 кВ для I/O відповідно до МЕК 61000-4-4

Стійкість до імпульсних перенапруг

1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC

Робоча температура навколишнього середови

-10-35 °C вертикальна установка | -10-55 °C горизонтальна установка

Відносна вологість

10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі)

Стійкість до кондуктивних перешкод

10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 | 3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до електромагнітного поля

10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Ударостійкість

15 gn для 11 мс

Ступінь забруднення

2

Температура навколишнього повітря для збер

-25-70 °C

Стійкість до магнітних полів

30 А/м 50/60 Гц відповідно до МЕК 61000-4-8

Вібростійкість

3,5 мм на 5-8.4 Гц на DIN-рейка | 3 gn на 8.4-150 Гц на DIN-рейка | 3,5 мм на 5-8.4 Гц на панель | 3 gn на 8.4-150 Гц на панель

Стійкість до електростатичного розряду

8 кВ в повітрі відповідно до МЕК 61000-4-2 | 4 кВ при контакті відповідно до МЕК 61000-4-2

Сертифікація виробу

cULus | CE | UKCA | RCM | EAC | cULus HazLoc

Ступінь захисту

IP20 із захисною кришкою

Стандарти

МЕК 61131-2

Електромагнітна емісія

випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30-230 МГц відповідно до МЕК 55011 | випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011

Максимальний струм витоку

0.1 мА для транзисторний вихід

Маса нетто

0.112 кг

Максимальне просідання напруги

<0.4 В

Максимальне навантаження лампи розжарюван

<1.2 В для транзисторний вихід

Кількість дискретних входів/виходів

32

Ширина

33.5 мм

Час реакції

450 мкс (увімкнення) | 450 мкс (вимкнення)

Глибина

81.3 мм

Код УКТЗЕД

8538909100

Висота

90 мм

Штрих-код

b3606480611513

Маркування

CE

Монтажна опора

DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | плата або панель із монтажним набором

Місцева сигналізація

для стан виходу 1 світлодіод на канал (зелений)

Ізоляція

між виходом і внутрішньою логікою в 500 В змінний струм | неізольований між виходами

Сумісність серії

Modicon M241 | Modicon M251 | Modicon M221 | Modicon M262

Максимальна дальність кабелю між пристроям

неекранований кабель <5 м для транзисторний вихід

Електричне з'єднання

Роз'єм HE-10для виходів

Струм дискретного виходу

100 мА для транзисторний вихід

Напруга дискретного виходу

24 В постійного струму для транзисторний вихід

Кількість дискретних виходів

32

Серія продукту

Modicon TM3

Тип виробу або компоненту

модуль дискретних виходів

Логіка дискретного виходу

позитивна логіка (джерело)

Тип дискретного виходу

транзистор
