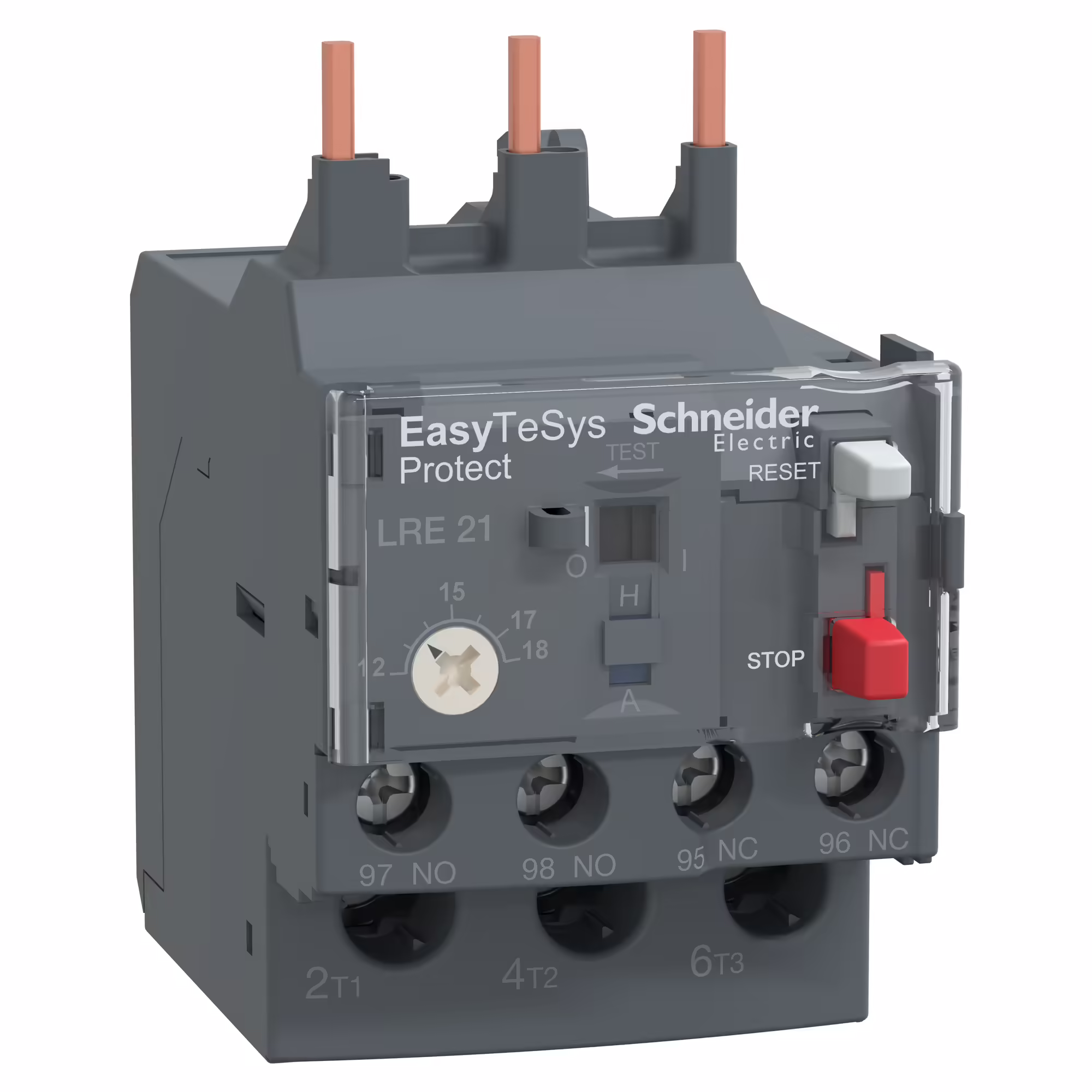

LRE21 ТЕПЛОВЕ РЕЛЕ Е 12...18A

Маса нетто

0.13 кг

Маса нетто

0.13 кг

Компонування допоміжного контакту

1 нормально відкритий + 1 нормально закритий

Компонування допоміжного контакту

1 нормально відкритий + 1 нормально закритий

Поріг відключення

1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1

Поріг відключення

1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1

Температурна компенсація

-20-60 °C

Температурна компенсація

-20-60 °C

Номінальний струм запобіжника

35 А gG для коло подачі живлення | 20 А aM для коло подачі живлення | 5 А gG для схема сигналізації

Номінальний струм запобіжника

35 А gG для коло подачі живлення | 20 А aM для коло подачі живлення | 5 А gG для схема сигналізації

Висота

44.5 мм

Висота

44.5 мм

Ширина

45 мм

Ширина

45 мм

[Ith] умовний тепловий струм у відкритому вик

5 А для схема сигналізації

[Ith] умовний тепловий струм у відкритому вик

5 А для схема сигналізації

Частота мережі

50...60 Гц

Частота мережі

50...60 Гц

[Uimp] номінальна імпульсна витримувана напру

6 кВ

[Uimp] номінальна імпульсна витримувана напру

6 кВ

[Ui] номінальна напруга ізоляції

690 В відповідно до МЕК 60947-4-1

[Ui] номінальна напруга ізоляції

690 В відповідно до МЕК 60947-4-1

[Ue] номінальна робоча напруга

<= 690 В змінний струм

[Ue] номінальна робоча напруга

<= 690 В змінний струм

Глибина

70 мм

Глибина

70 мм

Код УКТЗЕД

8536490090

Код УКТЗЕД

8536490090

Штрих-код

b3606480329807

Штрих-код

b3606480329807

Місцева сигналізація

Індикатор спрацювання

Місцева сигналізація

Індикатор спрацювання

Зовнішня сигнальна лампа (опція)

індикатор відключення реле

Зовнішня сигнальна лампа (опція)

індикатор відключення реле

Тип керування

Кнопковий вимикач Червоний зупинка: | Кнопковий вимикач Зелений скидання:

Тип керування

Кнопковий вимикач Червоний зупинка: | Кнопковий вимикач Зелений скидання:

Момент затягування

коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач | схема сигналізації: 1.7 Н.м - на Гвинтовий затискач

Момент затягування

коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач | схема сигналізації: 1.7 Н.м - на Гвинтовий затискач

Монтажна опора

під контактор | пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами

Монтажна опора

під контактор | пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами

Чутливість до розриву фази

струм відключення 130 % від Ir на двох фазах, остання на 0 відповідно до МЕК 60947-4-1

Чутливість до розриву фази

струм відключення 130 % від Ir на двох фазах, остання на 0 відповідно до МЕК 60947-4-1

Механічна стійкість

удари: 6 Gn за 11 мс відповідно до МЕК 60068-2-7 | вібрації: 3 ГН відповідно до МЕК 60068-2-6

Механічна стійкість

удари: 6 Gn за 11 мс відповідно до МЕК 60068-2-7 | вібрації: 3 ГН відповідно до МЕК 60068-2-6

Межі регулювання теплового захисту

12-18 А

Межі регулювання теплового захисту

12-18 А

Тип виробу або компоненту

диференціальне теплове реле перевантаження

Тип виробу або компоненту

диференціальне теплове реле перевантаження

Клас теплового перевантаження

клас 10А відповідно до МЕК 60947-4-1

Клас теплового перевантаження

клас 10А відповідно до МЕК 60947-4-1

Сумісність продуктів

LC1E18...38

Сумісність продуктів

LC1E18...38

Назва пристрою

LRE

Назва пристрою

LRE

Колір

Сірий (RAL 7011)

Колір

Сірий (RAL 7011)

Область застосування реле

захист двигуна

Область застосування реле

захист двигуна

Тип мережі

змінний струм

Тип мережі

змінний струм

Робоча температура навколишнього середови

-20-60 °C без заниження відповідно до МЕК 60947-4-1 | -20-70 °C зі зниженням

Робоча температура навколишнього середови

-20-60 °C без заниження відповідно до МЕК 60947-4-1 | -20-70 °C зі зниженням

Електрична міцність ізоляції

6 кВ на 50 Гц відповідно до МЕК 60255-5

Електрична міцність ізоляції

6 кВ на 50 Гц відповідно до МЕК 60255-5

Температура навколишнього повітря для збер

-60-80 °C

Температура навколишнього повітря для збер

-60-80 °C

Вогнестійкість

850 °C відповідно до МЕК 60068-2-1

Вогнестійкість

850 °C відповідно до МЕК 60068-2-1

Сертифікація виробу

EAC

Сертифікація виробу

EAC

Ступінь захисту

IP20 відповідно до МЕК 60529

Ступінь захисту

IP20 відповідно до МЕК 60529

Стандарти

МЕК 60947-4-1 | МЕК 60947-5-1

Стандарти

МЕК 60947-4-1 | МЕК 60947-5-1

Електромагнітна сумісність

стійкість до перенапруги: 6 кВвідповідно до МЕК 60801-5

Електромагнітна сумісність

стійкість до перенапруги: 6 кВвідповідно до МЕК 60801-5

Захисна обробка

TH відповідно до МЕК 60068

Захисна обробка

TH відповідно до МЕК 60068
