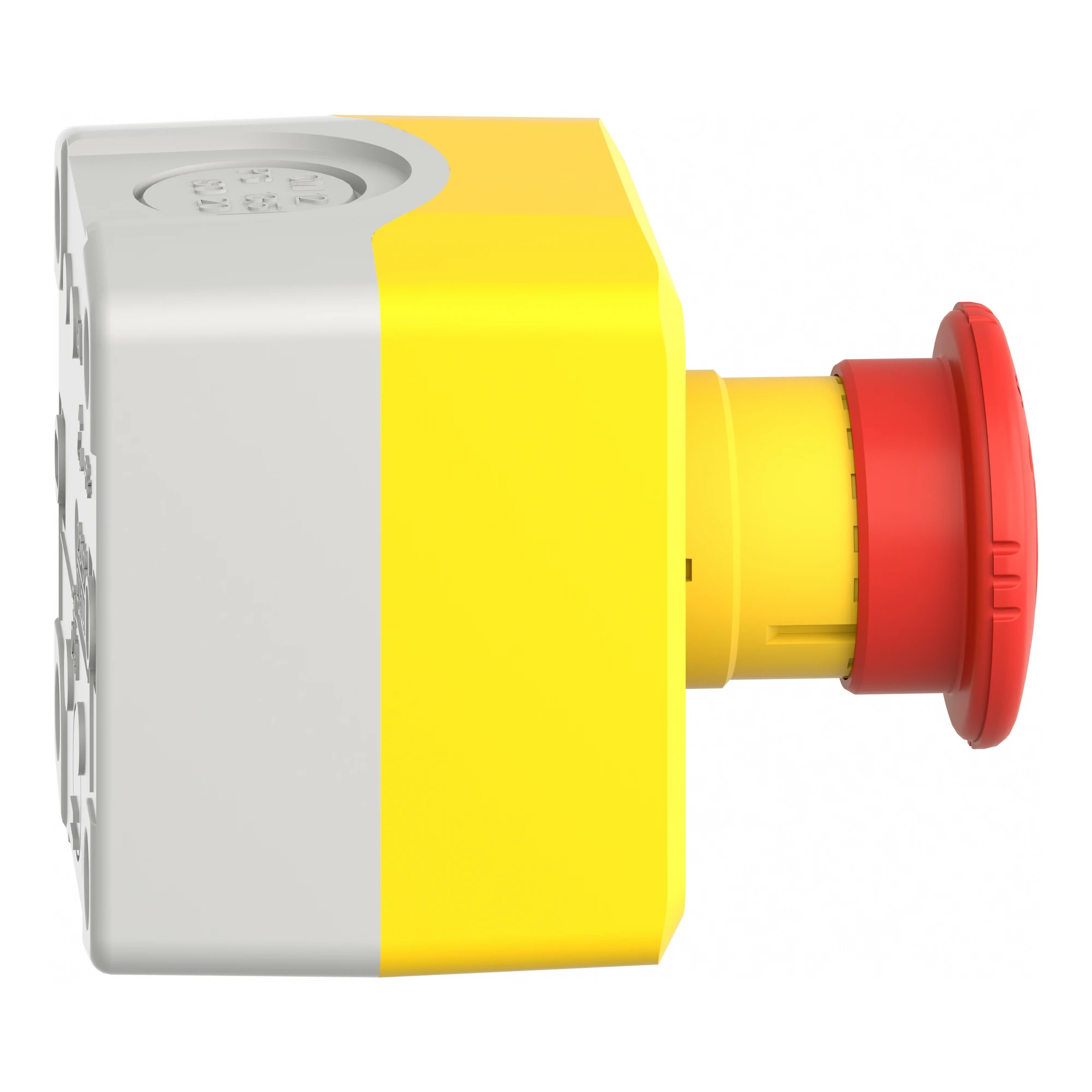

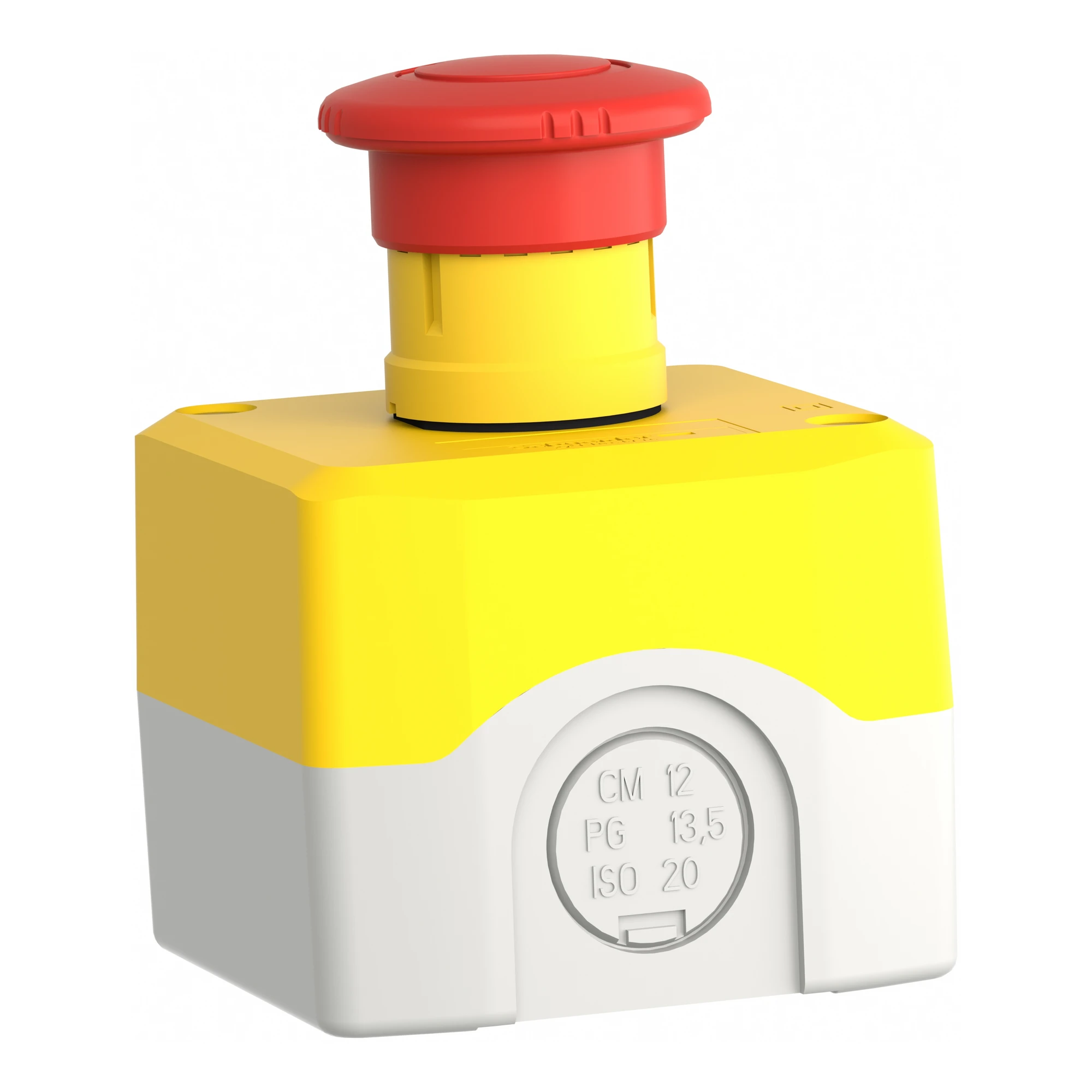

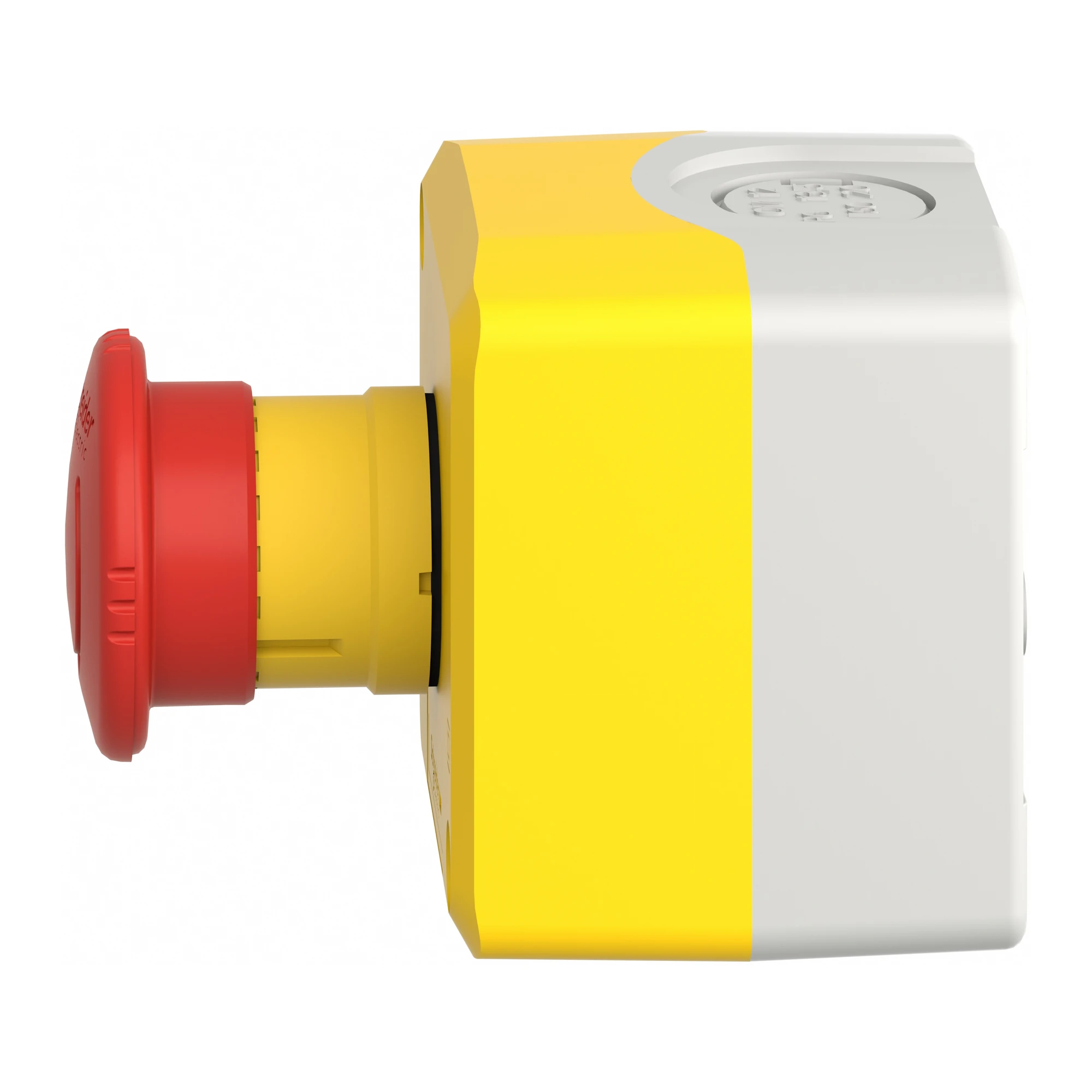

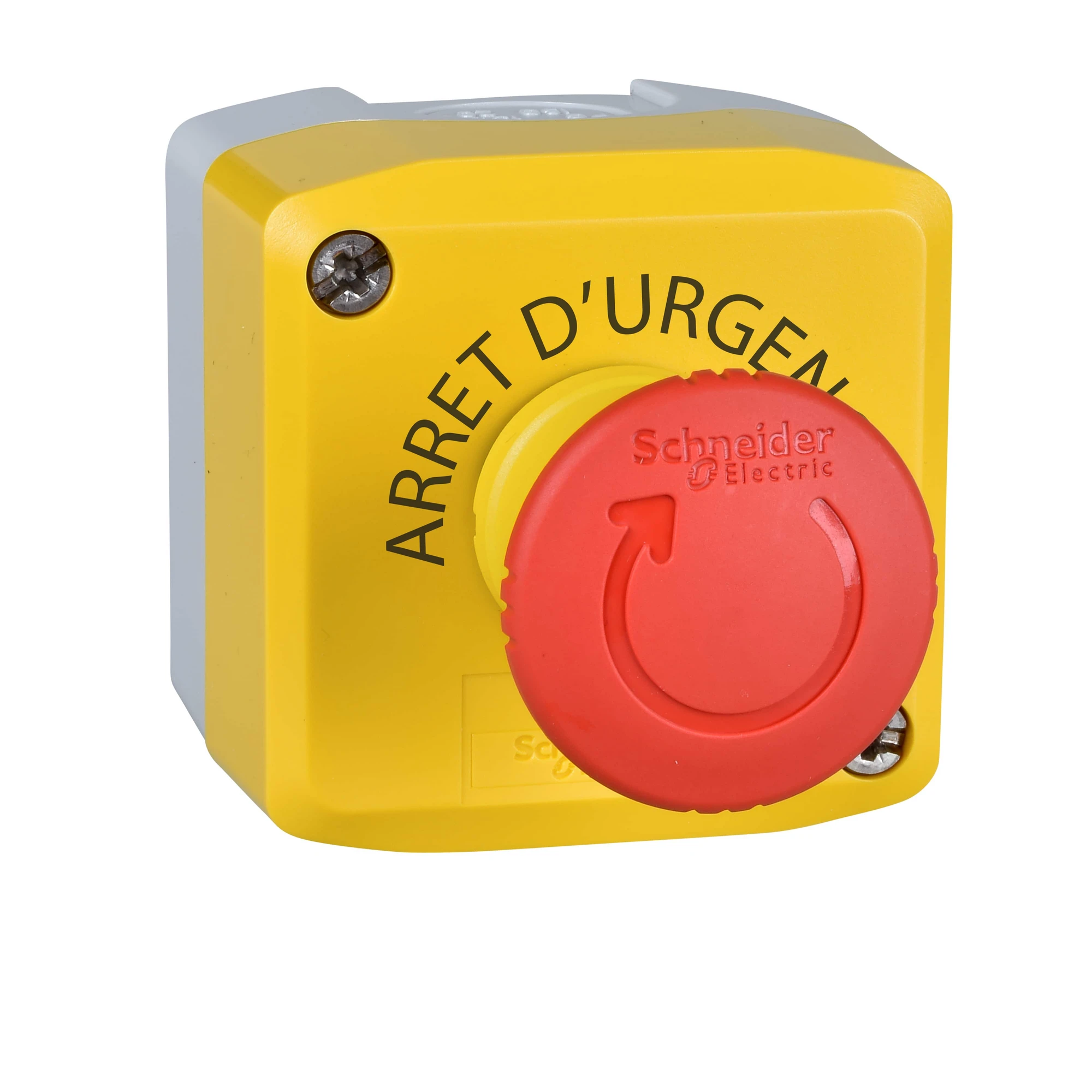

XALK178E ПОСТ КНОПКОВИЙ АВАРІЙН.ЗУПИНУ

Маса нетто

0.194 кг

Маса нетто

0.194 кг

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Кабельний ввід

1 викидач для введення кабелю 0-14 мм | 2 отвори для кабельного вводу Pg 13 та ISO M20 0-12 мм

Кабельний ввід

1 викидач для введення кабелю 0-14 мм | 2 отвори для кабельного вводу Pg 13 та ISO M20 0-12 мм

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Робочий хід

1.5 мм (NC зі зміною електричного стану) | 2.6 мм (НЕ змінює електричний стан) | 4.3 мм (загальний хід)

Робочий хід

1.5 мм (NC зі зміною електричного стану) | 2.6 мм (НЕ змінює електричний стан) | 4.3 мм (загальний хід)

Механічна зносостійкість

300000 циклів

Механічна зносостійкість

300000 циклів

Зусилля спрацювання

44 Н NC + NO зміна електричного стану

Зусилля спрацювання

44 Н NC + NO зміна електричного стану

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Код УКТЗЕД

8536508000

Код УКТЗЕД

8536508000

Штрих-код

b3389110113662

Штрих-код

b3389110113662

Область застосування станції керування

функція аварійного вимкнення | функція аварійної зупинки

Область застосування станції керування

функція аварійного вимкнення | функція аварійної зупинки

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Електрична надійність

λ < 10exp(-6) на 5 В, 1 мА відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В, 5 мА відповідно до МЕК 60947-5-4

Електрична надійність

λ < 10exp(-6) на 5 В, 1 мА відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В, 5 мА відповідно до МЕК 60947-5-4

Матеріал контакту

срібний сплав (Ag/Ni)

Матеріал контакту

срібний сплав (Ag/Ni)

Код сумісності

XALK

Код сумісності

XALK

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Примусове розмикання

з відповідно до МЕК 60947-5-1 додаток K

Примусове розмикання

з відповідно до МЕК 60947-5-1 додаток K

Профіль пристрою керування

1 кнопка з грибовидною головкою

Профіль пристрою керування

1 кнопка з грибовидною головкою

Склад станції керування

1 кнопка з грибовидною головкою Ø 40 мм, червоний 1 нормально відкритий + 1 нормально закритий без маркування позначення

Склад станції керування

1 кнопка з грибовидною головкою Ø 40 мм, червоний 1 нормально відкритий + 1 нормально закритий без маркування позначення

Опис виконавчого механізму

червоний без позначки 1 NO + 1 NC

Опис виконавчого механізму

червоний без позначки 1 NO + 1 NC

Призначення продукту

для блоків управління та сигналізації XB5 Ø 22 мм

Призначення продукту

для блоків управління та сигналізації XB5 Ø 22 мм

Серія продукту

Harmony XALK

Серія продукту

Harmony XALK

Матеріал

полікарбонат

Матеріал

полікарбонат

Перезавантаження

повертається, щоб відпустити

Перезавантаження

повертається, щоб відпустити

Робота контакту

Повільне розмикання

Робота контакту

Повільне розмикання

Тип виробу або компоненту

станція управління в зборі

Тип виробу або компоненту

станція управління в зборі

Колір основи шафи

світло-сірий (RAL 7035)

Колір основи шафи

світло-сірий (RAL 7035)

Назва пристрою

XALK

Назва пристрою

XALK

Колір кришки

жовтий (RAL 1021)

Колір кришки

жовтий (RAL 1021)

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Вібростійкість

5 gn (f= 12-500 Гц) відповідно до МЕК 60068-2-6

Вібростійкість

5 gn (f= 12-500 Гц) відповідно до МЕК 60068-2-6

Ступінь ударозахисту

IK03 conforming to EN 50102

Ступінь ударозахисту

IK03 conforming to EN 50102

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP67 | IP69 | IP69K

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP67 | IP69 | IP69K

Категорія перенапруги

клас II відповідно до МЕК 60536

Категорія перенапруги

клас II відповідно до МЕК 60536

Стандарти

МЕК 60947-5-4 | CSA C22.2 № 14 | UL 508 | МЕК 60947-5-5 | EN/ISO 13850 | МЕК 60947-5-1 | JIS C 4520 | МЕК 60364-5-53 | МЕК 60947-1 | МЕК 60204-1

Стандарти

МЕК 60947-5-4 | CSA C22.2 № 14 | UL 508 | МЕК 60947-5-5 | EN/ISO 13850 | МЕК 60947-5-1 | JIS C 4520 | МЕК 60364-5-53 | МЕК 60947-1 | МЕК 60204-1

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Захисна обробка

TH

Захисна обробка

TH
