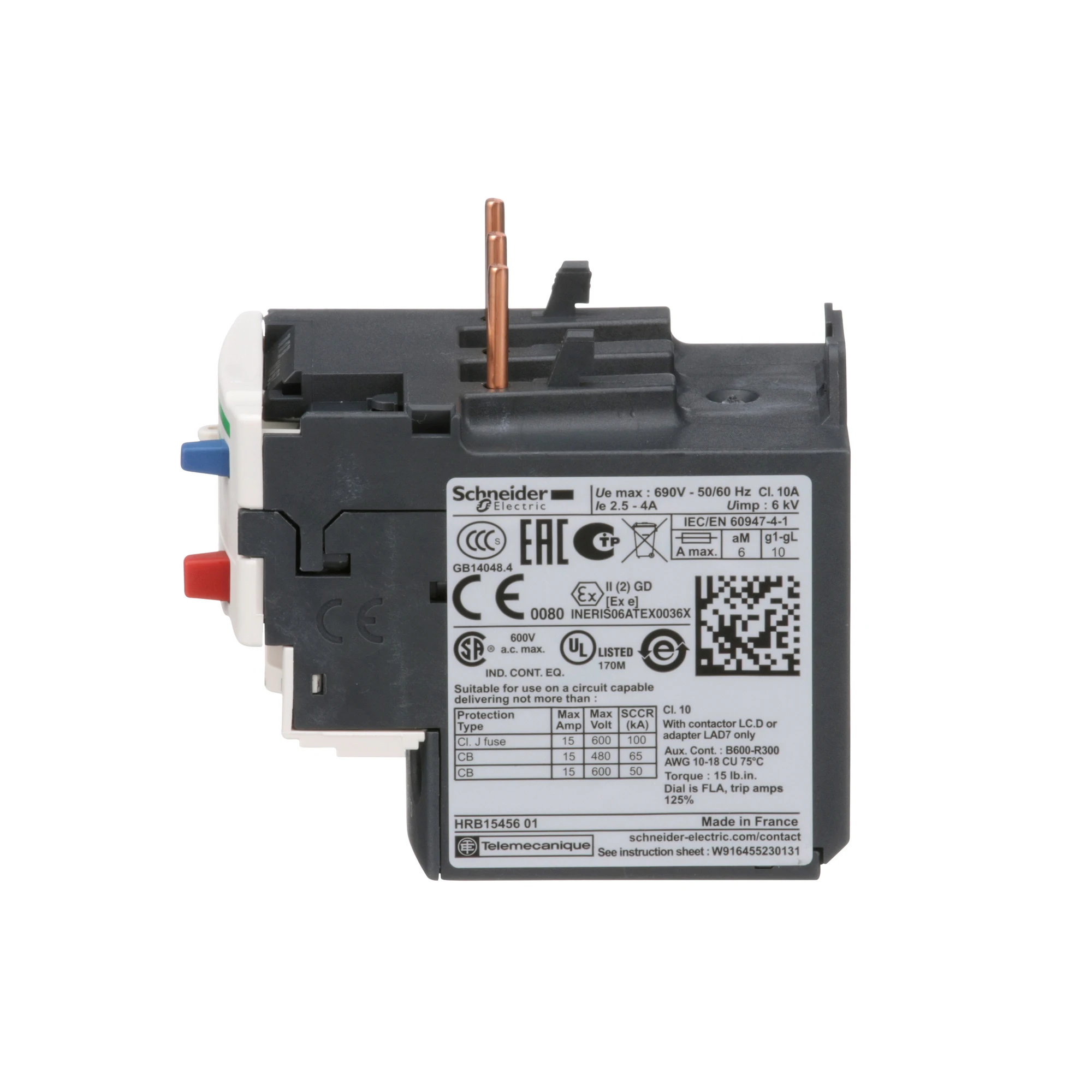

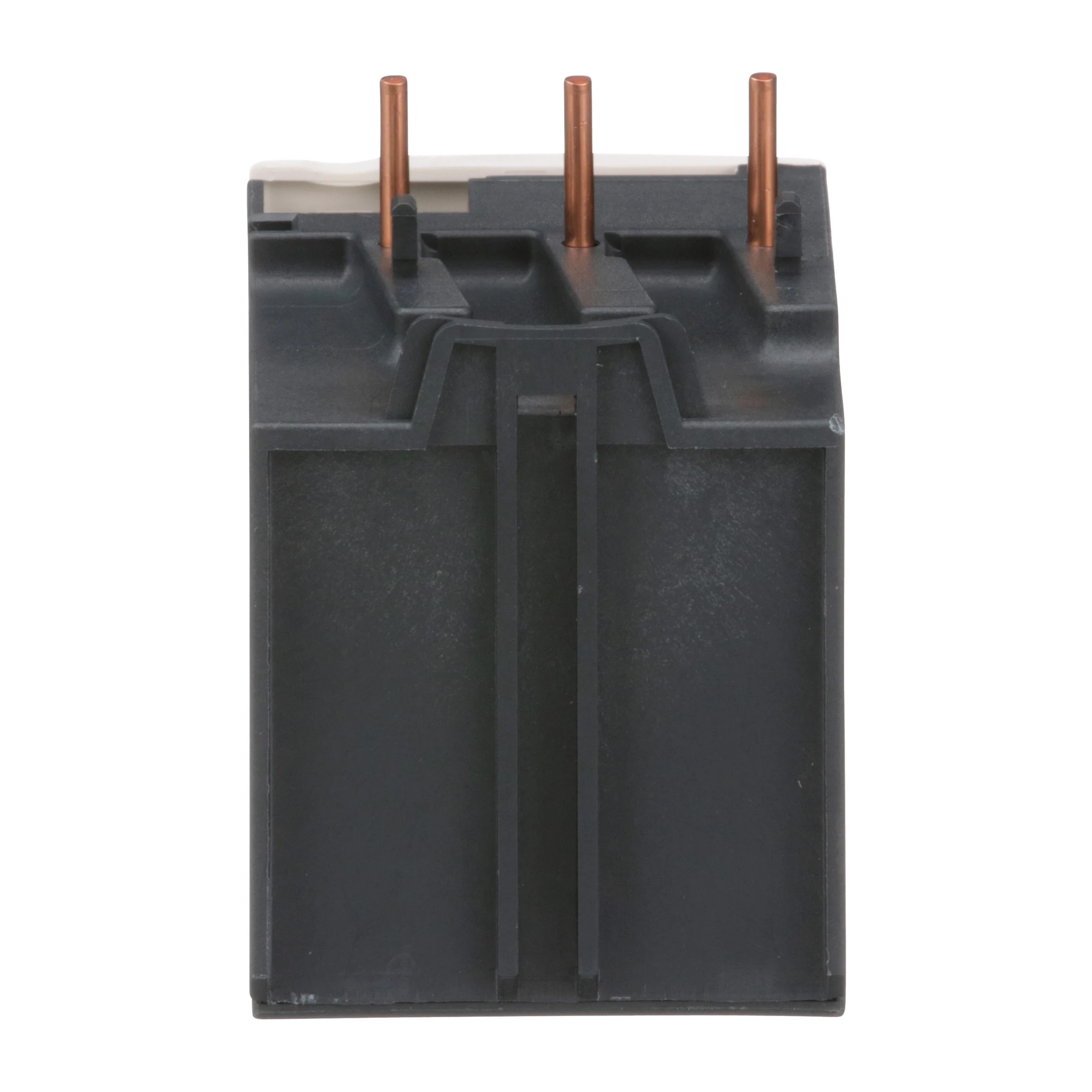

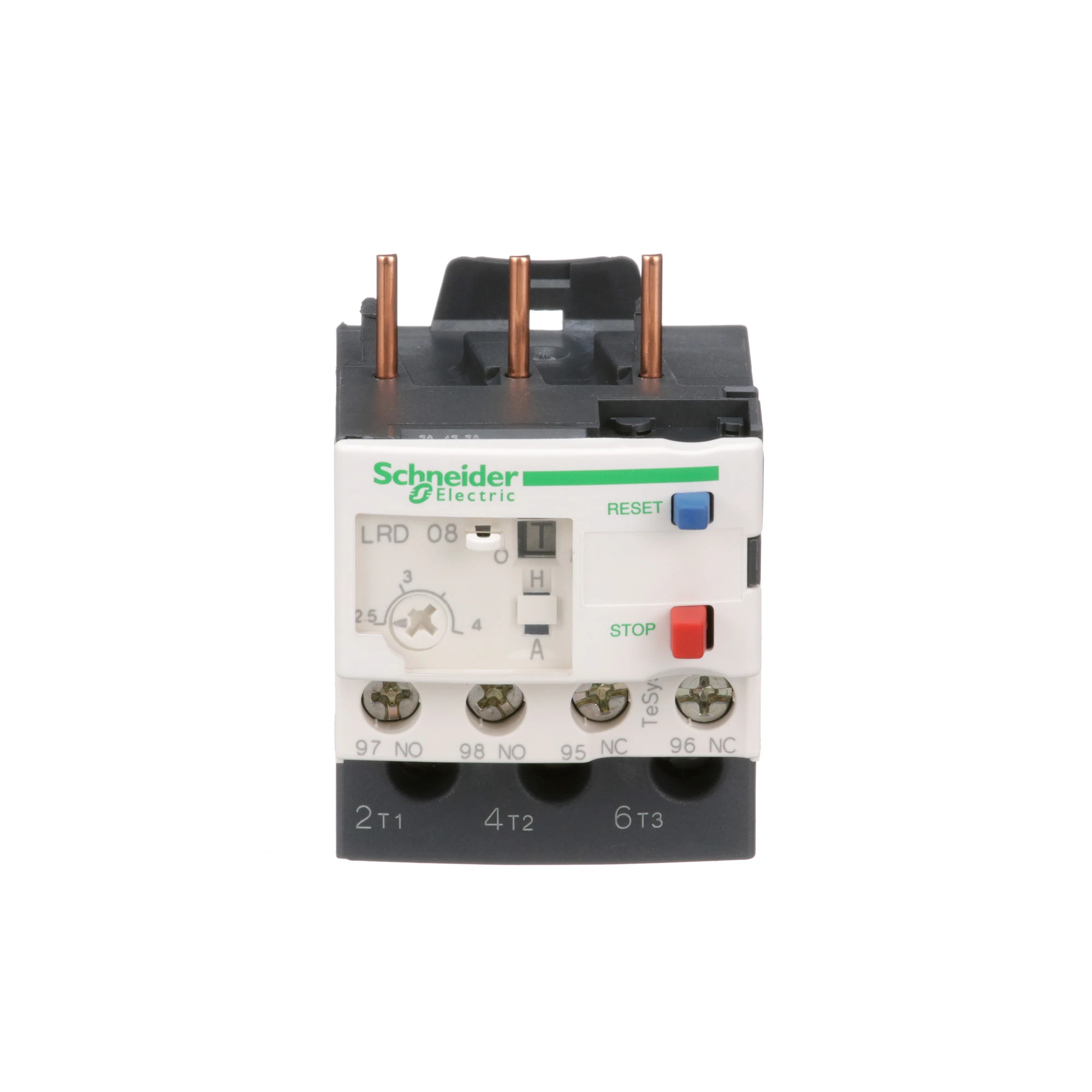

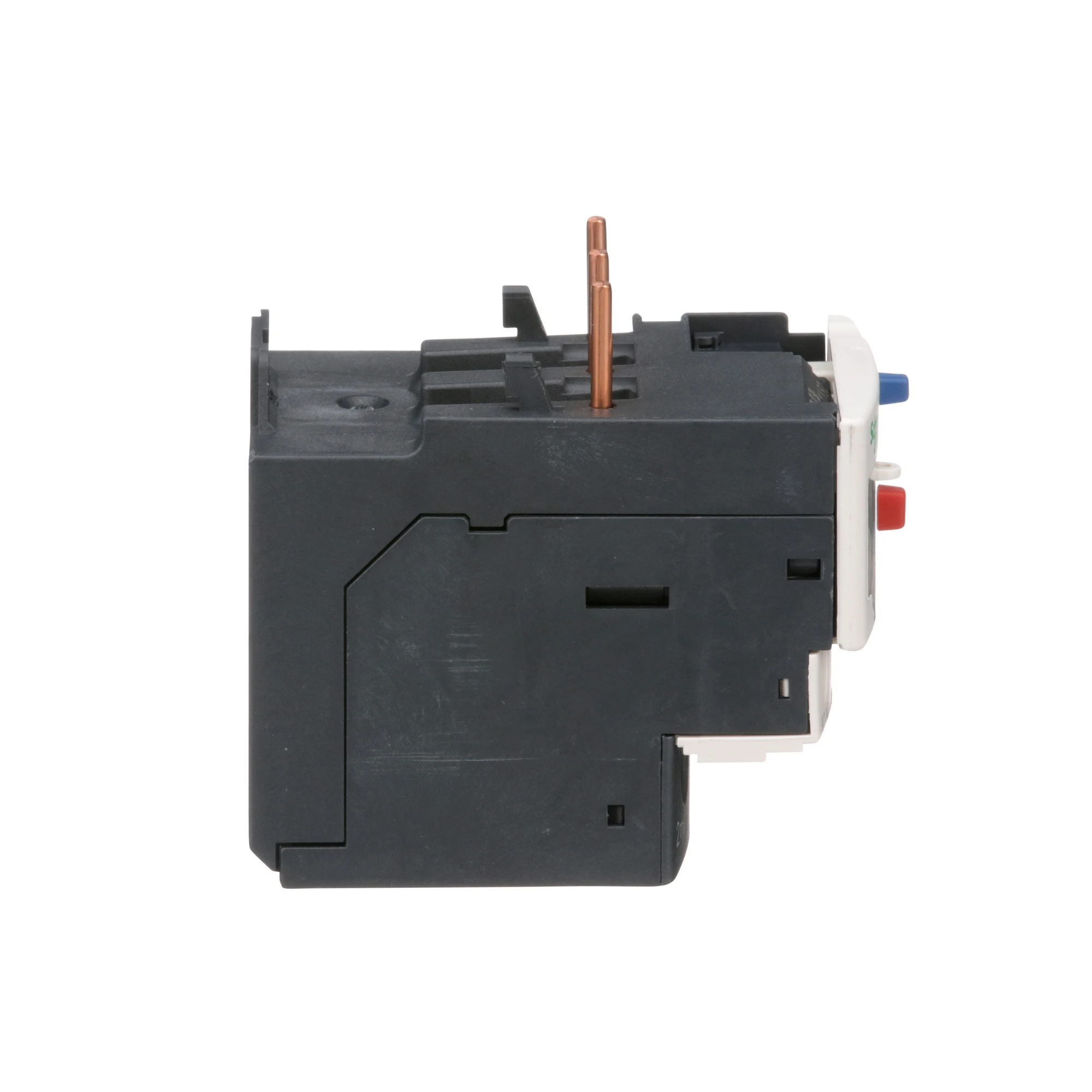

LRD08 ТЕПЛ.РЕЛЕ ПЕРЕВАНТАЖЕННЯ 2,5-4A
Характеристики
Межі регулювання теплового захисту
2.5-4 А
Межі регулювання теплового захисту
2.5-4 А
Тип виробу або компоненту
диференціальне теплове реле перевантаження
Тип виробу або компоненту
диференціальне теплове реле перевантаження
Клас теплового перевантаження
клас 10А відповідно до МЕК 60947-4-1
Клас теплового перевантаження
клас 10А відповідно до МЕК 60947-4-1
Сумісність продуктів
LC1D12 | LC1D09 | LC1D25 | LC1D38 | LC1D32 | LC1D18
Сумісність продуктів
LC1D12 | LC1D09 | LC1D25 | LC1D38 | LC1D32 | LC1D18
Усі характеристики
Консультація менеджера
+38 095 270 71 661 932,80 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Теплове реле перевантаження TeSys LRD, 4A/690V, діапазон теплового налаштування 2,5-4A, клас спрацьовування 10A, для захисту трифазних двигунів 1,1-1,5kW при 400V. Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження. У ньому передбачено регулятор температури, селектор ручного й автоматичного скидання, тестовий селектор для імітації кнопок відключення, скидання та зупинки, прапорець індикації та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність. Налаштування захищені прозорою кришкою, що закривається за допомогою пломбування. Підключення здійснюється за допомогою гвинтових клем, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D09-D38. Монтаж здійснюється на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD7B106 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, ATEX, Marine), відповідає вимогам Green Premium (RoHs/Reach).
Додаткова інформація
Маса нетто
0.124 кг
Маса нетто
0.124 кг
Частота мережі
0...400 Гц
Частота мережі
0...400 Гц
Компонування допоміжного контакту
1 нормально відкритий + 1 нормально закритий
Компонування допоміжного контакту
1 нормально відкритий + 1 нормально закритий
Поріг відключення
1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1
Поріг відключення
1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1
Температурна компенсація
-20-60 °C
Температурна компенсація
-20-60 °C
Допустимий струм
3 А на 120 В AC-15 для схема сигналізації | 0.22 А на 125 В DC-13 для схема сигналізації
Допустимий струм
3 А на 120 В AC-15 для схема сигналізації | 0.22 А на 125 В DC-13 для схема сигналізації
Номінальний струм запобіжника
4 А gG для схема сигналізації | 4 А BS для схема сигналізації
Номінальний струм запобіжника
4 А gG для схема сигналізації | 4 А BS для схема сигналізації
Ширина
45 мм
Ширина
45 мм
[Ith] умовний тепловий струм у відкритому вик
5 А для схема сигналізації
[Ith] умовний тепловий струм у відкритому вик
5 А для схема сигналізації
[Uimp] номінальна імпульсна витримувана напру
6 кВ
[Uimp] номінальна імпульсна витримувана напру
6 кВ
Висота
66 мм
Висота
66 мм
[Ue] номінальна робоча напруга
690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1
[Ue] номінальна робоча напруга
690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1
Глибина
70 мм
Глибина
70 мм
Код УКТЗЕД
8536490090
Код УКТЗЕД
8536490090
Штрих-код
b3389110346787
Штрих-код
b3389110346787
Тип керування
Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання
Тип керування
Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання
[Ui] номінальна напруга ізоляції
коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
[Ui] номінальна напруга ізоляції
коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Момент затягування
ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач
Момент затягування
ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач
Код сумісності
LRD
Код сумісності
LRD
Монтажна опора
пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор
Монтажна опора
пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор
Чутливість до розриву фази
струм відключення 130 % від Ir на двох фазах, остання на 0
Чутливість до розриву фази
струм відключення 130 % від Ir на двох фазах, остання на 0
Механічна стійкість
вібрації: 6 Гн відповідно до МЕК 60068-2-6 | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7
Механічна стійкість
вібрації: 6 Гн відповідно до МЕК 60068-2-6 | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7
Навколишнє середовище
Електрична міцність ізоляції
1.89 кВ на 50 Гц відповідно до МЕК 60947-1
Електрична міцність ізоляції
1.89 кВ на 50 Гц відповідно до МЕК 60947-1
Робоча температура навколишнього середови
-20-60 °C без заниження відповідно до МЕК 60947-4-1
Робоча температура навколишнього середови
-20-60 °C без заниження відповідно до МЕК 60947-4-1
Температура навколишнього повітря для збер
-60-70 °C
Температура навколишнього повітря для збер
-60-70 °C
Сертифікація виробу
IEC | UL | CSA | CCC | EAC | BV | RINA | DNV-GL | LROS (Lloyds реєстр судноплавства) | ATEX INERIS | UKCA
Сертифікація виробу
IEC | UL | CSA | CCC | EAC | BV | RINA | DNV-GL | LROS (Lloyds реєстр судноплавства) | ATEX INERIS | UKCA
Ступінь захисту
IP20 відповідно до МЕК 60529
Ступінь захисту
IP20 відповідно до МЕК 60529
Стандарти
МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.4 | GB/T 14048.5 | EN 50495
Стандарти
МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.4 | GB/T 14048.5 | EN 50495
Вогнестійкість
V1 відповідно до UL 94
Вогнестійкість
V1 відповідно до UL 94
Кліматична стійкість
відповідно до IACS E10
Кліматична стійкість
відповідно до IACS E10
Головна
Межі регулювання теплового захисту
2.5-4 А
Межі регулювання теплового захисту
2.5-4 А
Тип виробу або компоненту
диференціальне теплове реле перевантаження
Тип виробу або компоненту
диференціальне теплове реле перевантаження
Клас теплового перевантаження
клас 10А відповідно до МЕК 60947-4-1
Клас теплового перевантаження
клас 10А відповідно до МЕК 60947-4-1
Сумісність продуктів
LC1D12 | LC1D09 | LC1D25 | LC1D38 | LC1D32 | LC1D18
Сумісність продуктів
LC1D12 | LC1D09 | LC1D25 | LC1D38 | LC1D32 | LC1D18
Назва пристрою
LRD
Назва пристрою
LRD
Назва продукту
TeSys LRD | TeSys Deca
Назва продукту
TeSys LRD | TeSys Deca
Область застосування реле
захист двигуна
Область застосування реле
захист двигуна
Тип мережі
змінний струм | ПОСТІЙНИЙ СТРУМ
Тип мережі
змінний струм | ПОСТІЙНИЙ СТРУМ
-
