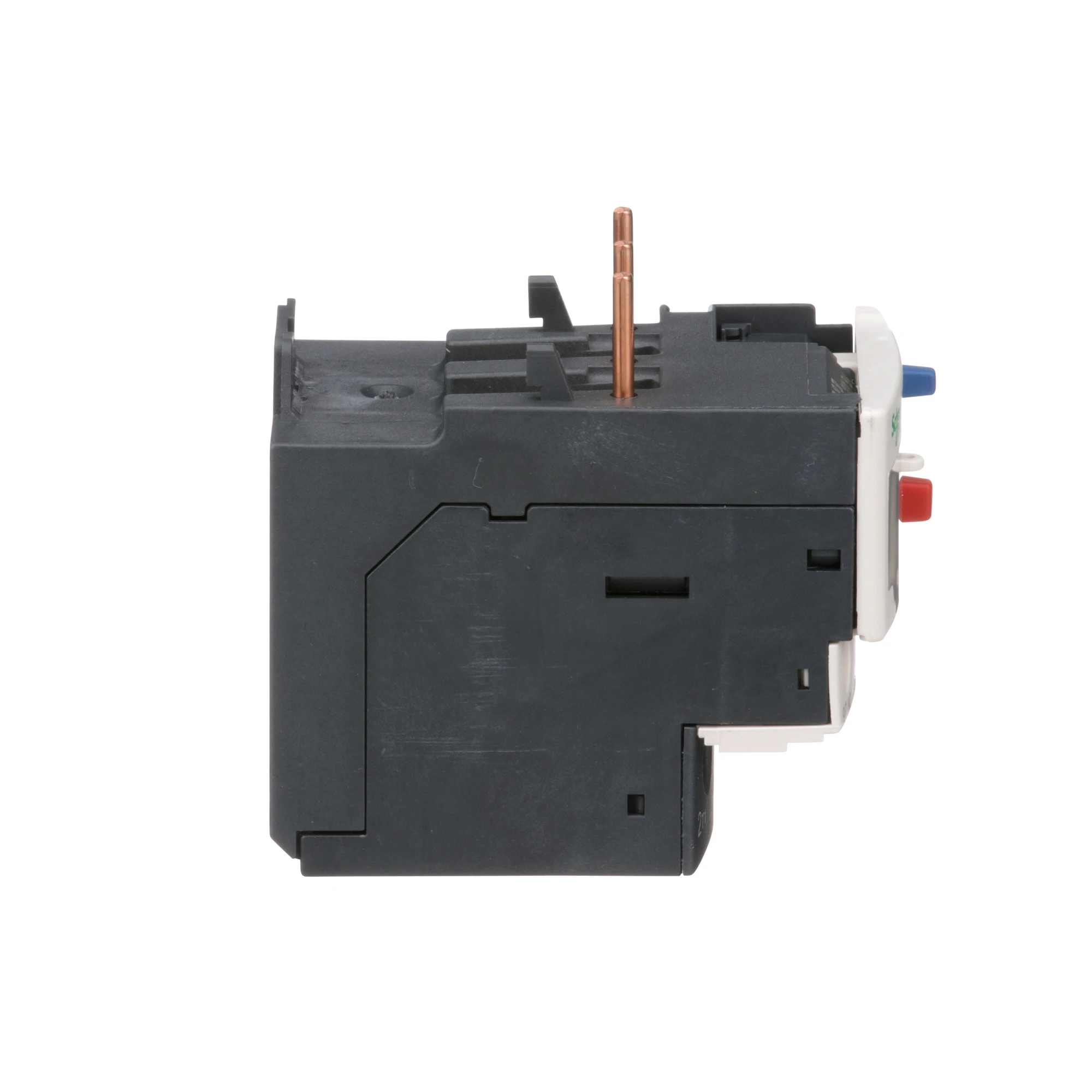

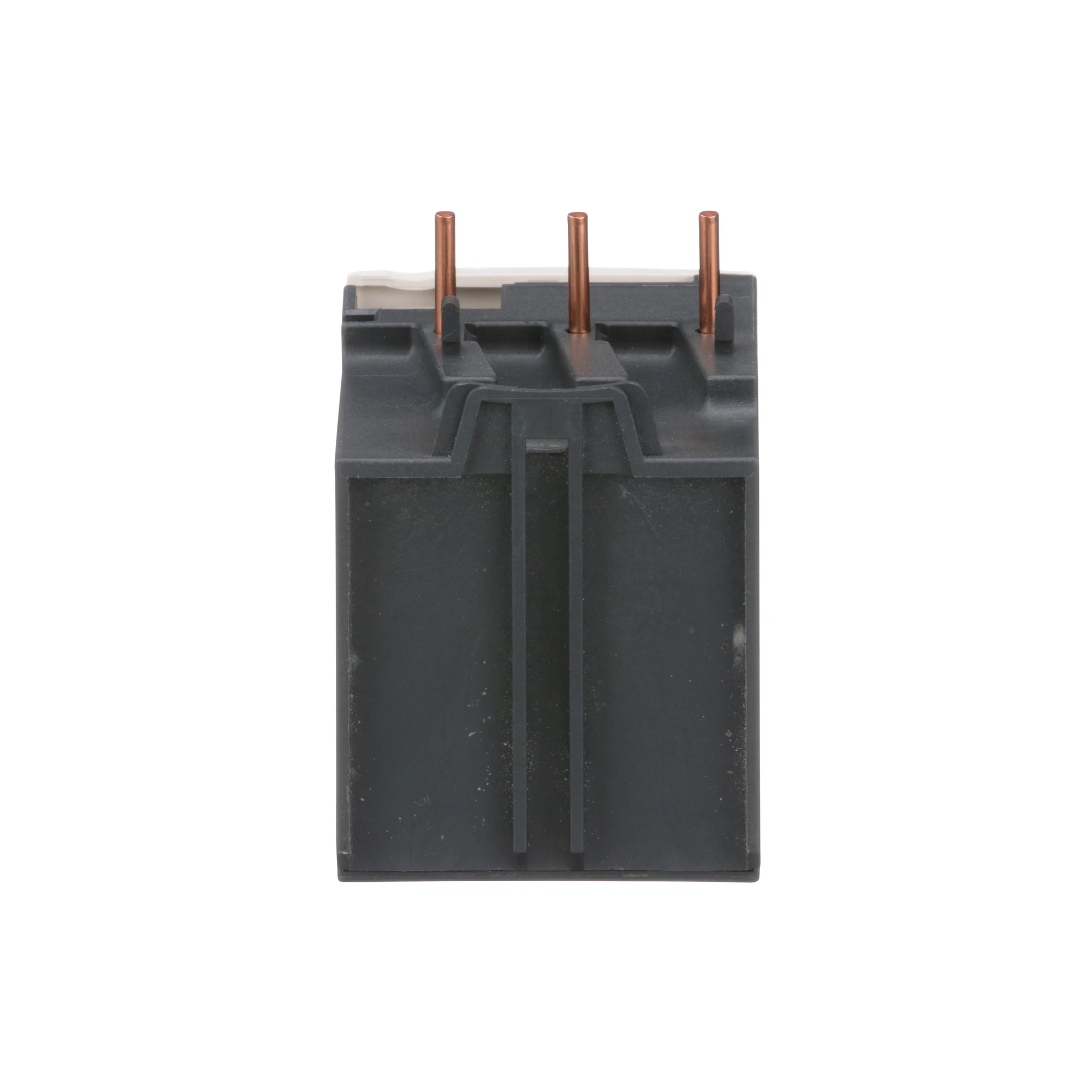

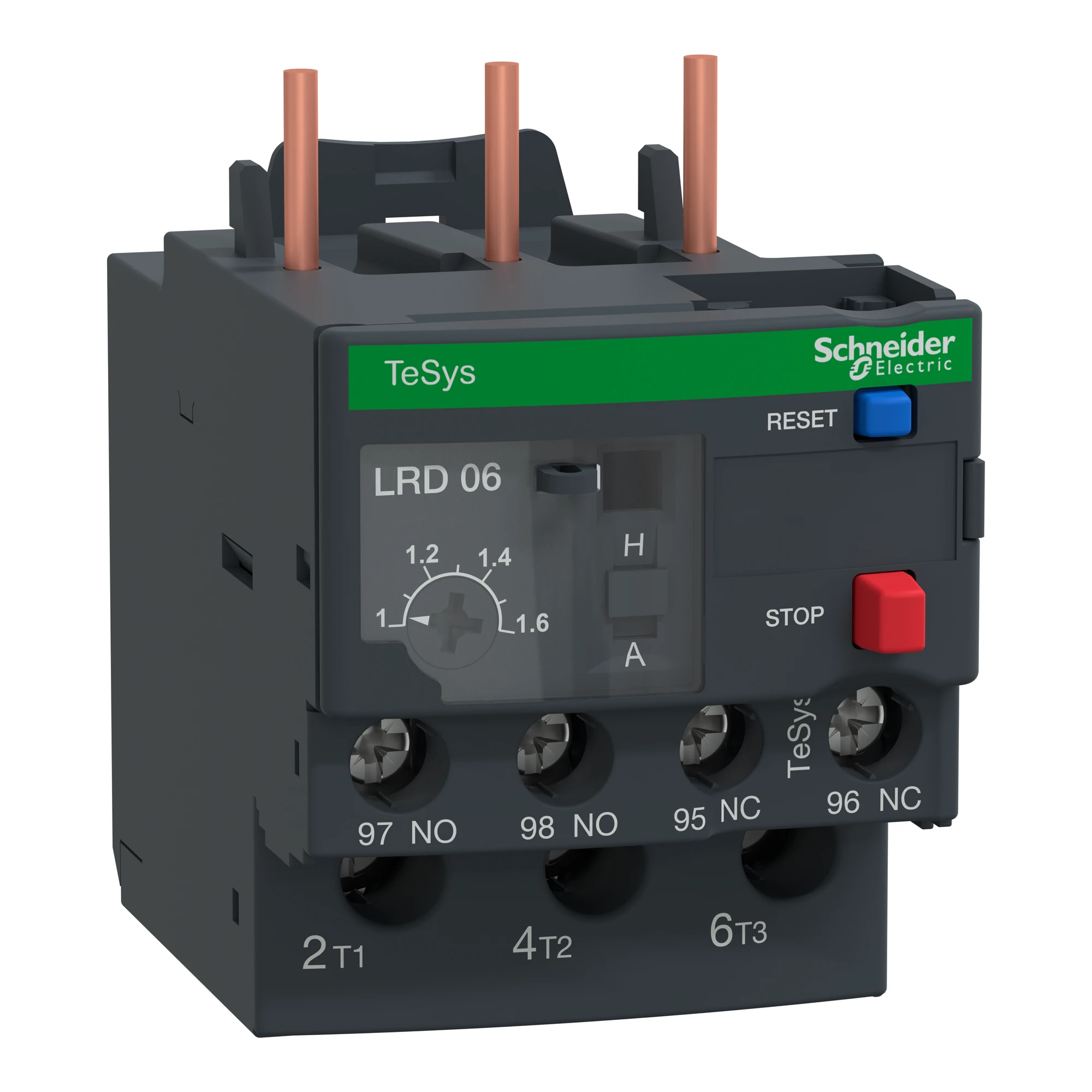

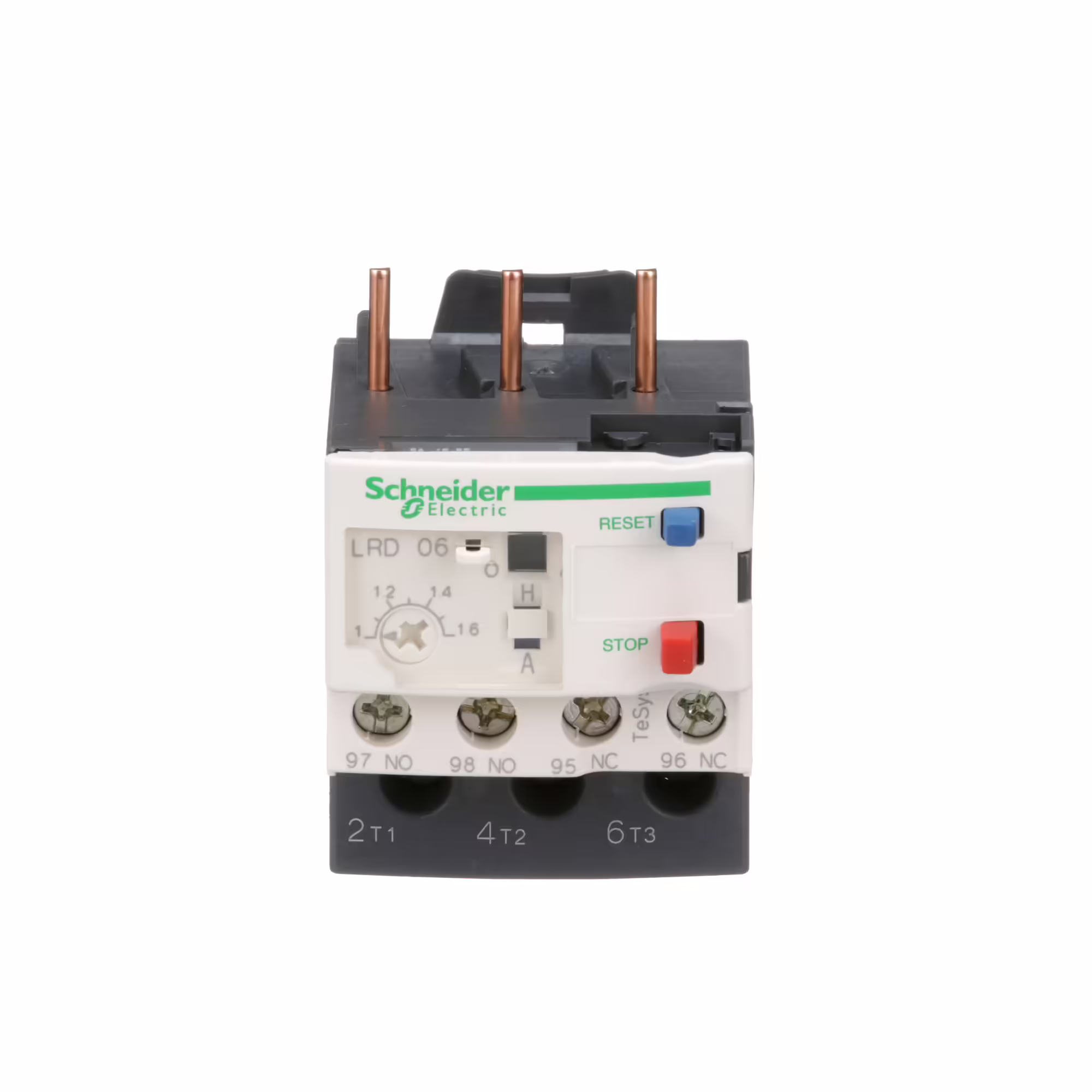

LRD06 ТЕПЛ.РЕЛЕ ПЕРЕВАНТАЖЕННЯ 1 A 1,7A
Теплове реле перевантаження TeSys LRD, 1,6 A/690 В, діапазон теплового налаштування 1-1,6 A, клас спрацьовування 10 A, для захисту 3-фазних двигунів 0...
КаталогОБЛАДНАННЯ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯЯУправління електродвигунамиТеплові релеLRD06 ТЕПЛ.РЕЛЕ ПЕРЕВАНТАЖЕННЯ 1 A 1,7A
LRD06 ТЕПЛ.РЕЛЕ ПЕРЕВАНТАЖЕННЯ 1 A 1,7A
Характеристики
Межі регулювання теплового захисту
1-1.6 А
Межі регулювання теплового захисту
1-1.6 А
Тип виробу або компоненту
диференціальне теплове реле перевантаження
Тип виробу або компоненту
диференціальне теплове реле перевантаження
Клас теплового перевантаження
клас 10А відповідно до МЕК 60947-4-1
Клас теплового перевантаження
клас 10А відповідно до МЕК 60947-4-1
Сумісність продуктів
LC1D25 | LC1D32 | LC1D12 | LC1D18 | LC1D38 | LC1D09
Сумісність продуктів
LC1D25 | LC1D32 | LC1D12 | LC1D18 | LC1D38 | LC1D09
Усі характеристики
Консультація менеджера
+38 095 270 71 661 932,80 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Теплове реле перевантаження TeSys LRD, 1,6 A/690 В, діапазон теплового налаштування 1-1,6 A, клас спрацьовування 10 A, для захисту 3-фазних двигунів 0,55 кВт при 400 В. Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження. У ньому передбачено регулятор температури, селектор ручного й автоматичного скидання, тестовий селектор для імітації кнопок відключення, скидання та зупинки, прапорець індикації та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність. Налаштування захищені прозорою кришкою, що закривається за допомогою пломбування. Підключення здійснюється за допомогою гвинтових клем, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D09-D38. Монтаж здійснюється на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD7B106 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, ATEX, Marine), відповідає вимогам Green Premium (RoHs/Reach).
Додаткова інформація
Маса нетто
0.124 кг
Маса нетто
0.124 кг
Частота мережі
0...400 Гц
Частота мережі
0...400 Гц
Компонування допоміжного контакту
1 нормально відкритий + 1 нормально закритий
Компонування допоміжного контакту
1 нормально відкритий + 1 нормально закритий
Поріг відключення
1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1
Поріг відключення
1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1
Температурна компенсація
-20-60 °C
Температурна компенсація
-20-60 °C
Допустимий струм
3 А на 120 В AC-15 для схема сигналізації | 0.22 А на 125 В DC-13 для схема сигналізації
Допустимий струм
3 А на 120 В AC-15 для схема сигналізації | 0.22 А на 125 В DC-13 для схема сигналізації
Номінальний струм запобіжника
4 А gG для схема сигналізації | 4 А BS для схема сигналізації
Номінальний струм запобіжника
4 А gG для схема сигналізації | 4 А BS для схема сигналізації
Ширина
45 мм
Ширина
45 мм
[Ith] умовний тепловий струм у відкритому вик
5 А для схема сигналізації
[Ith] умовний тепловий струм у відкритому вик
5 А для схема сигналізації
[Uimp] номінальна імпульсна витримувана напру
6 кВ
[Uimp] номінальна імпульсна витримувана напру
6 кВ
Висота
66 мм
Висота
66 мм
[Ue] номінальна робоча напруга
690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1
[Ue] номінальна робоча напруга
690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1
Глибина
70 мм
Глибина
70 мм
Код УКТЗЕД
8536490090
Код УКТЗЕД
8536490090
Штрих-код
b3389110346763
Штрих-код
b3389110346763
Тип керування
Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання
Тип керування
Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання
[Ui] номінальна напруга ізоляції
коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
[Ui] номінальна напруга ізоляції
коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1
Момент затягування
ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач
Момент затягування
ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач
Код сумісності
LRD
Код сумісності
LRD
Монтажна опора
пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор
Монтажна опора
пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор
Чутливість до розриву фази
струм відключення 130 % від Ir на двох фазах, остання на 0
Чутливість до розриву фази
струм відключення 130 % від Ir на двох фазах, остання на 0
Механічна стійкість
вібрації: 6 Гн відповідно до МЕК 60068-2-6 | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7
Механічна стійкість
вібрації: 6 Гн відповідно до МЕК 60068-2-6 | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7
Головна
Межі регулювання теплового захисту
1-1.6 А
Межі регулювання теплового захисту
1-1.6 А
Тип виробу або компоненту
диференціальне теплове реле перевантаження
Тип виробу або компоненту
диференціальне теплове реле перевантаження
Клас теплового перевантаження
клас 10А відповідно до МЕК 60947-4-1
Клас теплового перевантаження
клас 10А відповідно до МЕК 60947-4-1
Сумісність продуктів
LC1D25 | LC1D32 | LC1D12 | LC1D18 | LC1D38 | LC1D09
Сумісність продуктів
LC1D25 | LC1D32 | LC1D12 | LC1D18 | LC1D38 | LC1D09
Назва пристрою
LRD
Назва пристрою
LRD
Тип мережі
ПОСТІЙНИЙ СТРУМ | змінний струм
Тип мережі
ПОСТІЙНИЙ СТРУМ | змінний струм
Назва продукту
TeSys LRD | TeSys Deca
Назва продукту
TeSys LRD | TeSys Deca
Область застосування реле
захист двигуна
Область застосування реле
захист двигуна
Навколишнє середовище
Електрична міцність ізоляції
1.89 кВ на 50 Гц відповідно до МЕК 60947-1
Електрична міцність ізоляції
1.89 кВ на 50 Гц відповідно до МЕК 60947-1
Робоча температура навколишнього середови
-20-60 °C без заниження відповідно до МЕК 60947-4-1
Робоча температура навколишнього середови
-20-60 °C без заниження відповідно до МЕК 60947-4-1
Температура навколишнього повітря для збер
-60-70 °C
Температура навколишнього повітря для збер
-60-70 °C
Сертифікація виробу
IEC | UL | CSA | CCC | EAC | BV | RINA | DNV-GL | LROS (Lloyds реєстр судноплавства) | ATEX INERIS | UKCA
Сертифікація виробу
IEC | UL | CSA | CCC | EAC | BV | RINA | DNV-GL | LROS (Lloyds реєстр судноплавства) | ATEX INERIS | UKCA
Ступінь захисту
IP20 відповідно до МЕК 60529
Ступінь захисту
IP20 відповідно до МЕК 60529
Стандарти
МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.4 | GB/T 14048.5 | EN 50495
Стандарти
МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.4 | GB/T 14048.5 | EN 50495
Вогнестійкість
V1 відповідно до UL 94
Вогнестійкість
V1 відповідно до UL 94
Кліматична стійкість
відповідно до IACS E10
Кліматична стійкість
відповідно до IACS E10
-
