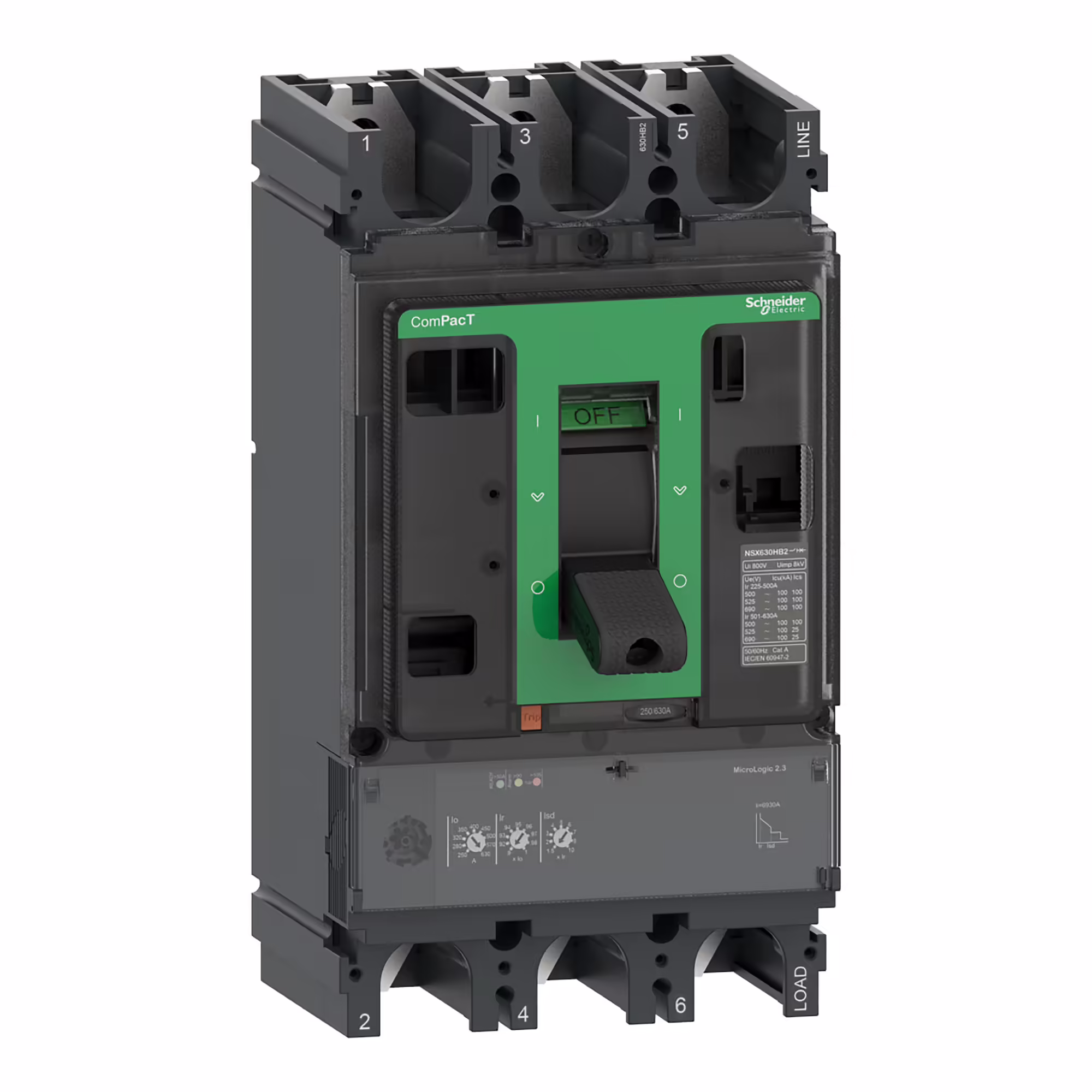

C40F32D400 АВТ.ВИМ.3P3D MICROL 2.3 400A NSX400F

Відносна вологість

0-95 %

Висота над рівнем моря

0...2000 m без заниження | 2000 м ... 5000 м зі зниженням

Робоча температура навколишнього середови

-25-70 °C

Ступінь забруднення

3 відповідно до МЕК 60664-1

Температура навколишнього повітря для збер

-50-85 °C

Сертифікація виробу

CCC | EAC | морський

Ступінь ударозахисту

IK07 conforming to МЕК 62262

Клас захисту від ураження електричним стру

Клас II

Категорія перенапруги

клас II

Стандарти

МЕК 60947

Глибина

110 мм

Електрична зносостійкість

12000 циклів на 440 В In/2 | 6000 циклів на 440 В In | 6000 циклів на 690 В In/2 | 3000 циклів на 690 В In

Ширина

140 мм

Механічна зносостійкість

15000 циклів

[Isd] уставки струму спрацювання при коротком

1.5...10 x Ir

Діапазон тривалої затримки спрацьовування

160...400 A

Розсіювана потужність на полюс

19.2 В

Теплова пам'ять

20 хвилин до і після спрацювання

Висота

255 мм

[tr] регульована уставка часу захисту від пер

400-400 с на 1.5 x Ir | 16-16 с на 6 x Ir | 11-11 с на 7.2 x Ir

[In] номінальний струм

400 А на 40 °C

Крок підключення

45 мм

Уставка струму миттєвого спрацювання

4800 A

Кількість слотів

6 слот(и)

Маса нетто

6.05 кг

Код УКТЗЕД

8536209000

Штрих-код

b3606482002586

Місцева сигналізація

для готовий до роботи миготливий світлодіод (зелений) | для перевантаження LED 105 % Ir (червоний) | для перевантаження LED 90 % Ir (Жовтий)

Спосіб кріплення

фіксація

Діапазон уставок миттєвого захисту Ii

фіксовані

Тип регулювання короткочасної витримки час

фіксований

Налаштування тривалої витримки часу

фіксований

Верхнє з'єднання

фронтальний

З'єднання з нижньої сторони

фронтальний

Ступінь захисту

IP40 відповідно до МЕК 60529

Тип захисту

L : для захист від перевантаження (тривалий час) | Отже. : для захист від короткого замикання з фікс. витримкою часу | I : для миттєвий захист від короткого замикання

Код сумісності

NSX400

Тип керування

перемикач

Уставка струму Ir захисту з тривалою витримк

регульоване 9 налаштувань

Діапазон уставок захисту від короткого зам

регульований 9 налаштувань

Захист від витоку струму на землю

відсутній

Логічна селективність ZSI

відсутній

Монтажна опора

задня панель

Опис захищених полюсів

3D

Опис полюсів

3P

Номінал розчеплювача

400-400 А на 40 °C

Частота мережі

50/60 Гц

[Ue] номінальна робоча напруга

690 В змінний струм 50/60 Гц

[Uimp] номінальна імпульсна витримувана напру

8 кВ

[Ui] номінальна напруга ізоляції

800 В змінний струм 50/60 Гц

Тип виробу або компоненту

Автоматичний вимикач

Назва продукту

ComPacT NSX нове покоління

Технологія розчеплювача

електронний

Код відключаючої здатності

F 36 кА 415 В змінний струм

Монтажне положення

Горизонтальний і вертикальний | плаский ззаду

Категорія застосування

категорія A

Функції пристрою захисного вимкнення

LSoI

Найменування розчеплювача

MicroLogic 2.3

Назва пристрою

NSX400F

Область застосування продукту

Розподіл

Відповідність вимогам по ізоляції

Так відповідно до МЕК 60947-2

Тип мережі

змінний струм
