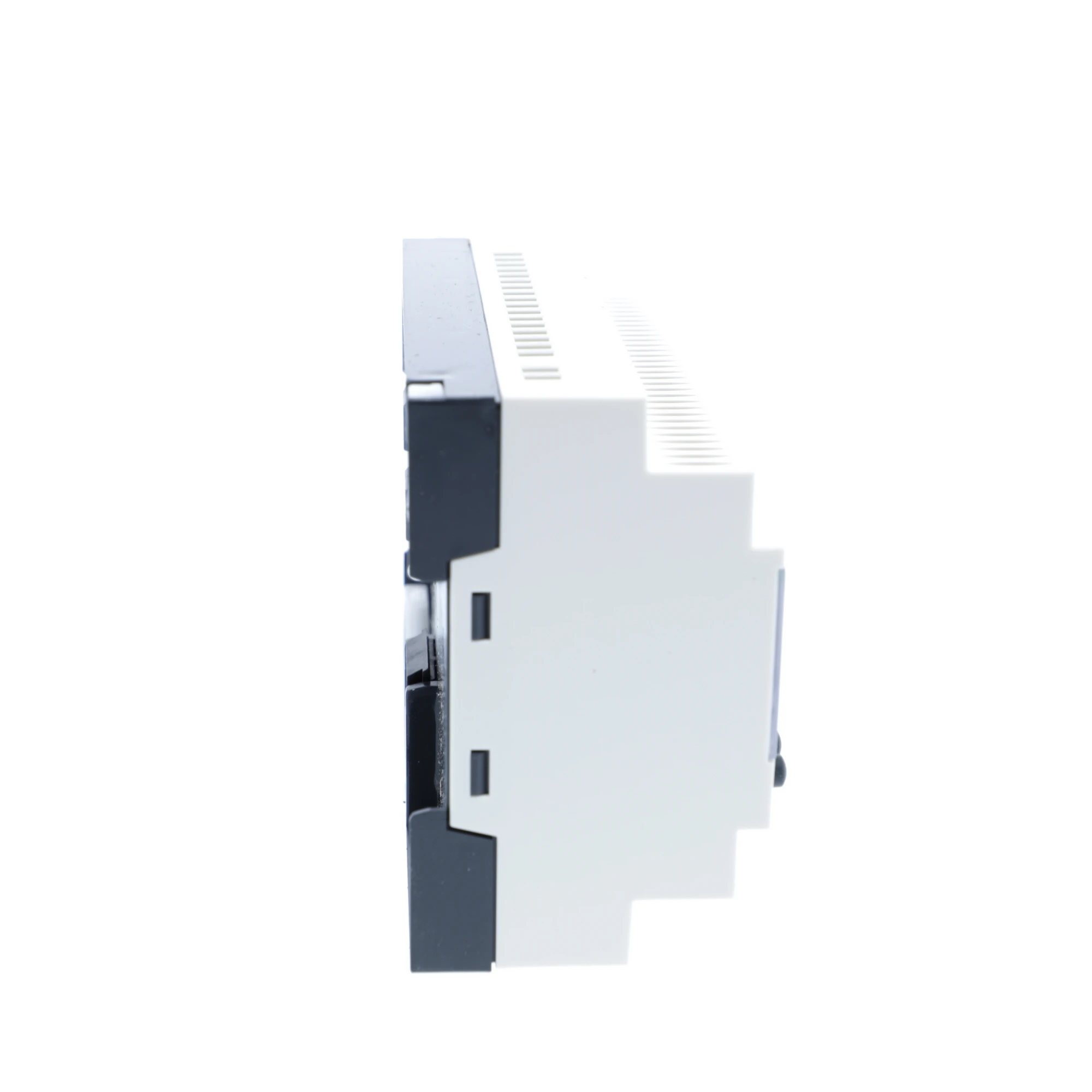

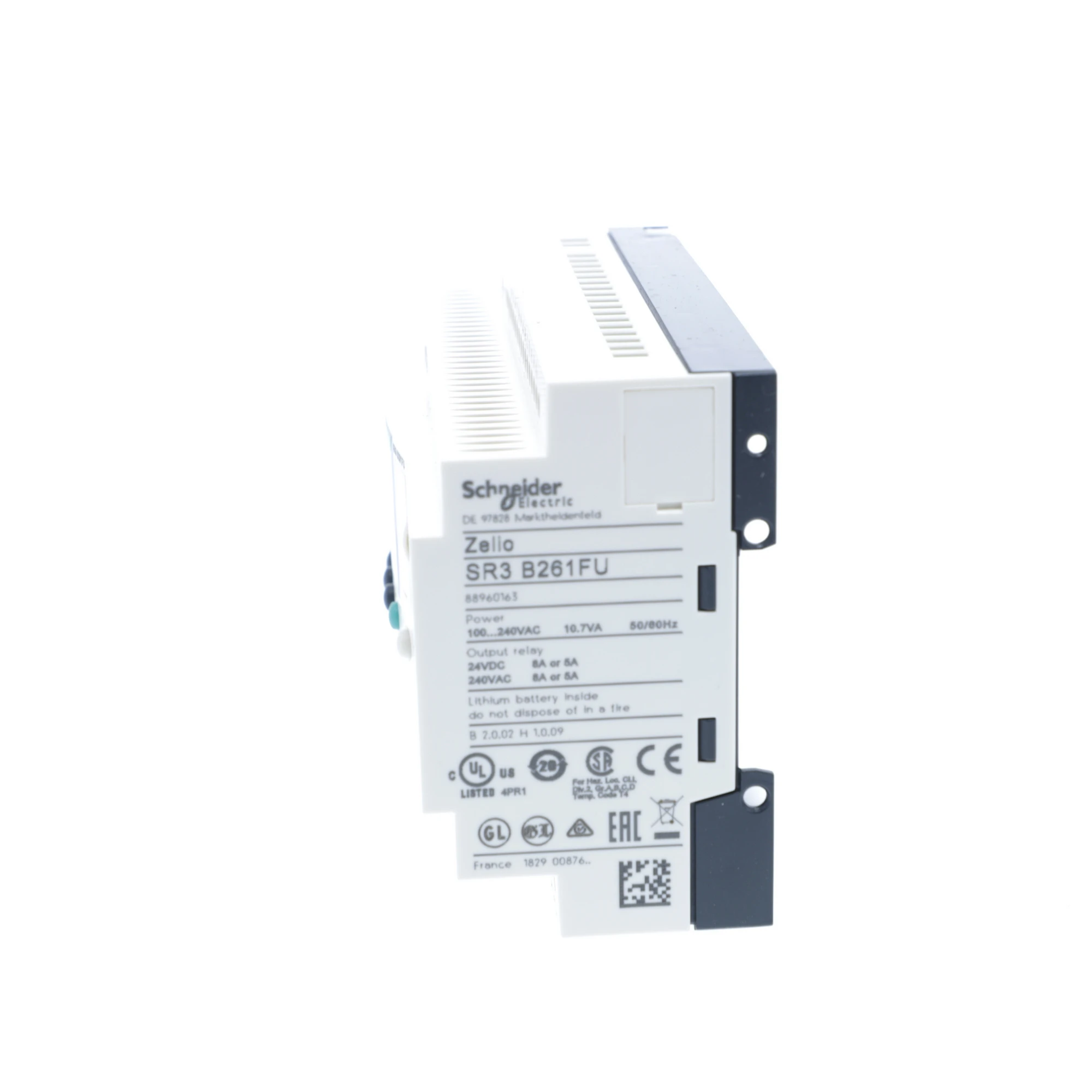

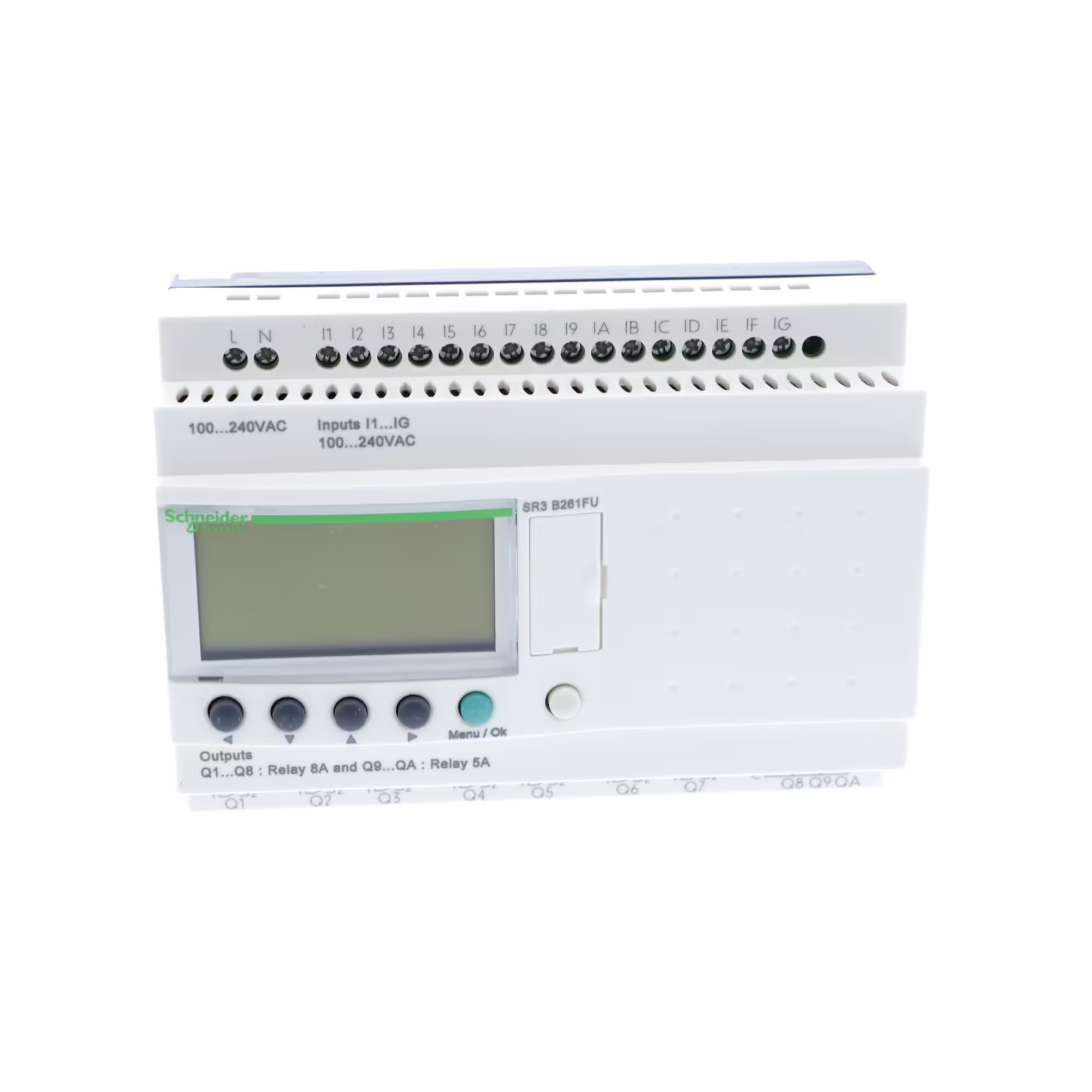

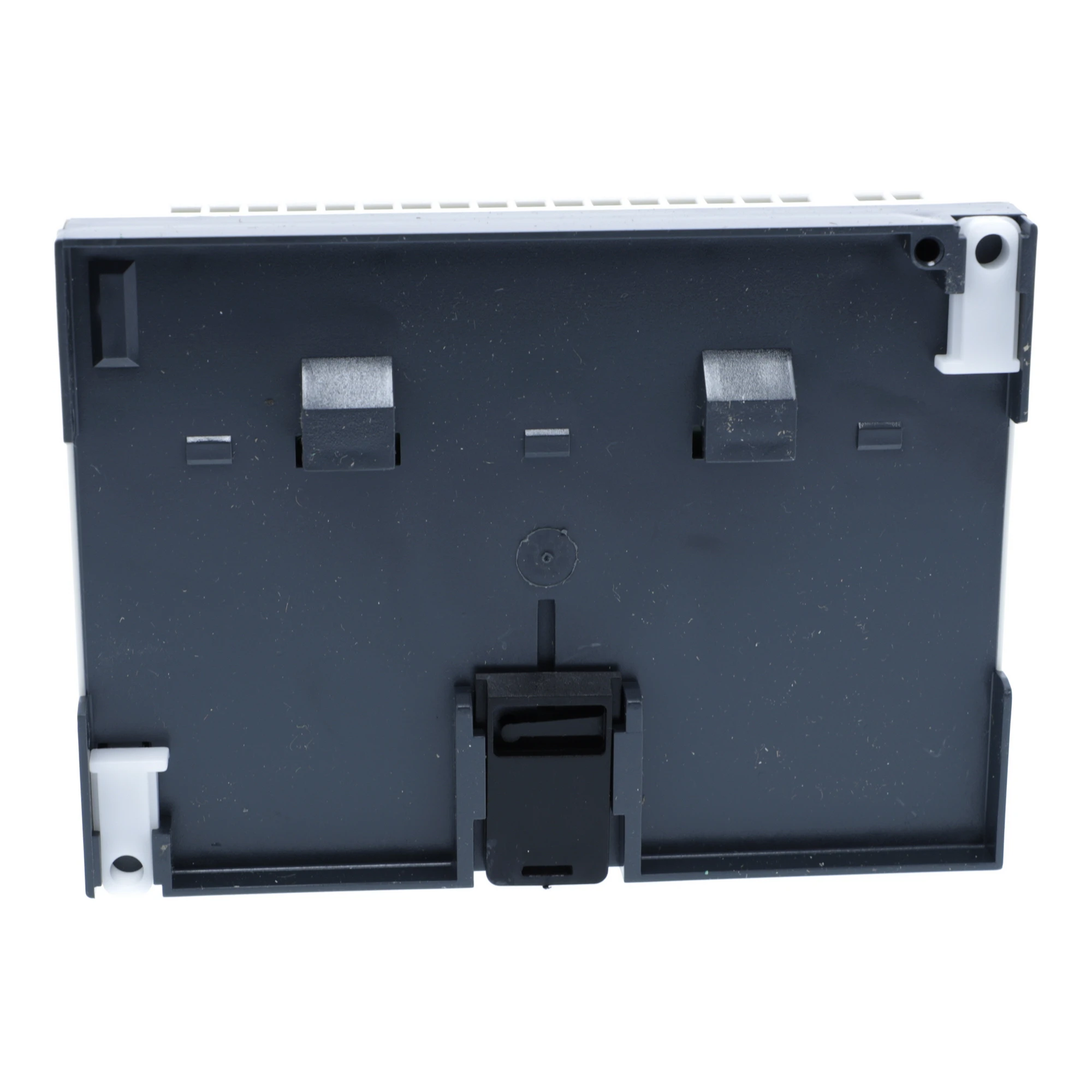

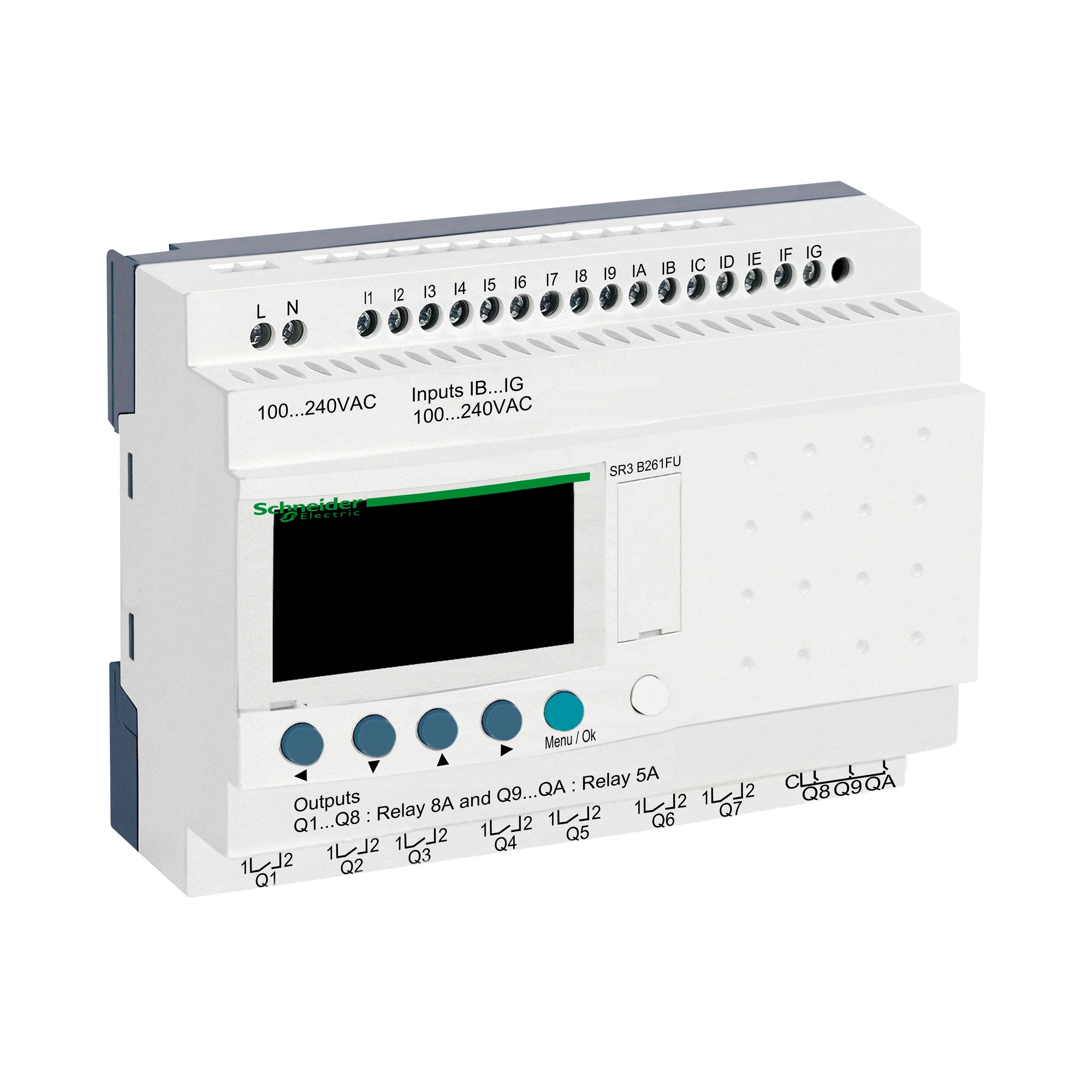

SR3B261FU ІНТЕЛЕКТ.РЕЛЕ 26ВХ/ВИХ,~240В ДИСПЛ+ГОД

Кількість ліній схеми керування

0-500 з FBD програмування | 0-240 з драбина програмування

Кількість ліній схеми керування

0-500 з FBD програмування | 0-240 з драбина програмування

Робоча частота [Гц]

0.1 Гц (при Ie) для релейний вихід | 10 Гц (Режим холостого ходу) для релейний вихід

Робоча частота [Гц]

0.1 Гц (при Ie) для релейний вихід | 10 Гц (Режим холостого ходу) для релейний вихід

Поточний стан 1 гарантовано

>= 0.17 мА (дискретний вхід)

Поточний стан 1 гарантовано

>= 0.17 мА (дискретний вхід)

Маса нетто

0.4 кг

Маса нетто

0.4 кг

Поточний стан 0 гарантовано

<= 0.5 мА (дискретний вхід)

Поточний стан 0 гарантовано

<= 0.5 мА (дискретний вхід)

Момент затягування

0.5 Н.м

Момент затягування

0.5 Н.м

Струм дискретного входу

0.6 мА

Струм дискретного входу

0.6 мА

Комутаційна здатність [мА]

>= 10 мА на 12 В (релейний вихід)

Комутаційна здатність [мА]

>= 10 мА на 12 В (релейний вихід)

Кількість виходів

10 релейний

Кількість виходів

10 релейний

Термін резервного зберігання даних

10 років на 25 °C

Термін резервного зберігання даних

10 років на 25 °C

Максимальний струм джерела живлення

100 мА на 100 В (без подовжувача) | 50 мА на 240 В (без подовжувача) | 60 мА на 240 В (з подовжувачами) | 80 мА на 100 В (з подовжувачами)

Максимальний струм джерела живлення

100 мА на 100 В (без подовжувача) | 50 мА на 240 В (без подовжувача) | 60 мА на 240 В (з подовжувачами) | 80 мА на 100 В (з подовжувачами)

Механічна зносостійкість

10000000 циклів для релейний вихід

Механічна зносостійкість

10000000 циклів для релейний вихід

[Us] номінальна напруга живлення

100...240 В

[Us] номінальна напруга живлення

100...240 В

Напруга дискретного входу

100...240 В ЗМІННИЙ СТРУМ

Напруга дискретного входу

100...240 В ЗМІННИЙ СТРУМ

Споживана потужність [ВА]

12 В·А без подовжувача | 17 В·А з подовжувачами

Споживана потужність [ВА]

12 В·А без подовжувача | 17 В·А з подовжувачами

Відхилення ходу годинника

12 хв/рік на 0-55 °C | 6 с/місяць на 25-25 °C

Відхилення ходу годинника

12 хв/рік на 0-55 °C | 6 с/місяць на 25-25 °C

Кількість дискретних входів

16

Кількість дискретних входів

16

Напруга ізоляції

1780 В

Напруга ізоляції

1780 В

Вхідний повний опір

350 кОм для дискретний вхід

Вхідний повний опір

350 кОм для дискретний вхід

[Uimp] номінальна імпульсна витримувана напру

4 кВ відповідно до МЕК 60947-1 та МЕК 60664-1

[Uimp] номінальна імпульсна витримувана напру

4 кВ відповідно до МЕК 60947-1 та МЕК 60664-1

Граничний рівень напруги (стан 0)

<= 40 В для дискретний вхід

Граничний рівень напруги (стан 0)

<= 40 В для дискретний вхід

Частота дискретного входу

47...53 Гц | 57...63 Гц

Частота дискретного входу

47...53 Гц | 57...63 Гц

Вихідний тепловий струм

5 А на 2 виходи для релейний вихід | 8 А на 8 виходів для релейний вихід

Вихідний тепловий струм

5 А на 2 виходи для релейний вихід | 8 А на 8 виходів для релейний вихід

Частота мережі живлення

50/60 Гц

Частота мережі живлення

50/60 Гц

Межі вихідної напруги

5...30 В постійний струм (релейний вихід) | 24...250 В Змінний струм

Межі вихідної напруги

5...30 В постійний струм (релейний вихід) | 24...250 В Змінний струм

Тривалість циклу

6-90 мс

Тривалість циклу

6-90 мс

Граничний рівень напруги (стан 1)

>= 79 В для дискретний вхід

Граничний рівень напруги (стан 1)

>= 79 В для дискретний вхід

Межі напруги живлення

85-264 В

Межі напруги живлення

85-264 В

Код УКТЗЕД

8536490090

Код УКТЗЕД

8536490090

Штрих-код

b3389110550009

Штрих-код

b3389110550009

Категорія перенапруги

ІІІ відповідно до МЕК 60664-1

Категорія перенапруги

ІІІ відповідно до МЕК 60664-1

Тип контакту та з'єднання

нормально відкритий для релейний вихід

Тип контакту та з'єднання

нормально відкритий для релейний вихід

Відповідність

пам'ять програми при кожному вмиканні

Відповідність

пам'ять програми при кожному вмиканні

Тип захисту

від інверсії клем (команди керування не виконуються)

Тип захисту

від інверсії клем (команди керування не виконуються)

Годинник

з

Локальний дисплей

з

Годинник

з

Локальний дисплей

з

Стійкість до коротких переривів споживання

10 мс

Стійкість до коротких переривів споживання

10 мс

Ступінь забруднення

2 відповідно до МЕК 61131-2

Ступінь забруднення

2 відповідно до МЕК 61131-2

Робоча температура навколишнього середови

-20-40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 | -20-55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2

Робоча температура навколишнього середови

-20-40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 | -20-55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2

Висота над рівнем моря

2000 m

Висота над рівнем моря

2000 m

Максимальна висота перенесення

3048 м

Максимальна висота перенесення

3048 м

Температура навколишнього повітря для збер

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Відносна вологість

95-95 % без конденсату або капання води

Відносна вологість

95-95 % без конденсату або капання води

Сертифікація виробу

GOST | GL | CSA | UL | C-Tick

Сертифікація виробу

GOST | GL | CSA | UL | C-Tick

Ступінь захисту

IP20 відповідно до МЕК 60529 (клемна колодка) | IP40 відповідно до МЕК 60529 (передня панель)

Ступінь захисту

IP20 відповідно до МЕК 60529 (клемна колодка) | IP40 відповідно до МЕК 60529 (передня панель)

Обурення випромінюване/провідне

клас B відповідно до EN 55022-11 група 1

Обурення випромінюване/провідне

клас B відповідно до EN 55022-11 група 1

Стандарти

МЕК 61000-4-12 | МЕК 60068-2-27 Ea | МЕК 60068-2-6 Fc | МЕК 61000-4-6 рівень 3 | МЕК 61000-4-5 | МЕК 61000-4-11 | МЕК 61000-4-3 | МЕК 61000-4-2 рівень 3 | МЕК 61000-4-4 рівень 3

Стандарти

МЕК 61000-4-12 | МЕК 60068-2-27 Ea | МЕК 60068-2-6 Fc | МЕК 61000-4-6 рівень 3 | МЕК 61000-4-5 | МЕК 61000-4-11 | МЕК 61000-4-3 | МЕК 61000-4-2 рівень 3 | МЕК 61000-4-4 рівень 3

Тип виробу або компоненту

модульне інтелектуальне реле

Тип виробу або компоненту

модульне інтелектуальне реле

Серія продукту

Zelio Logic

Серія продукту

Zelio Logic
