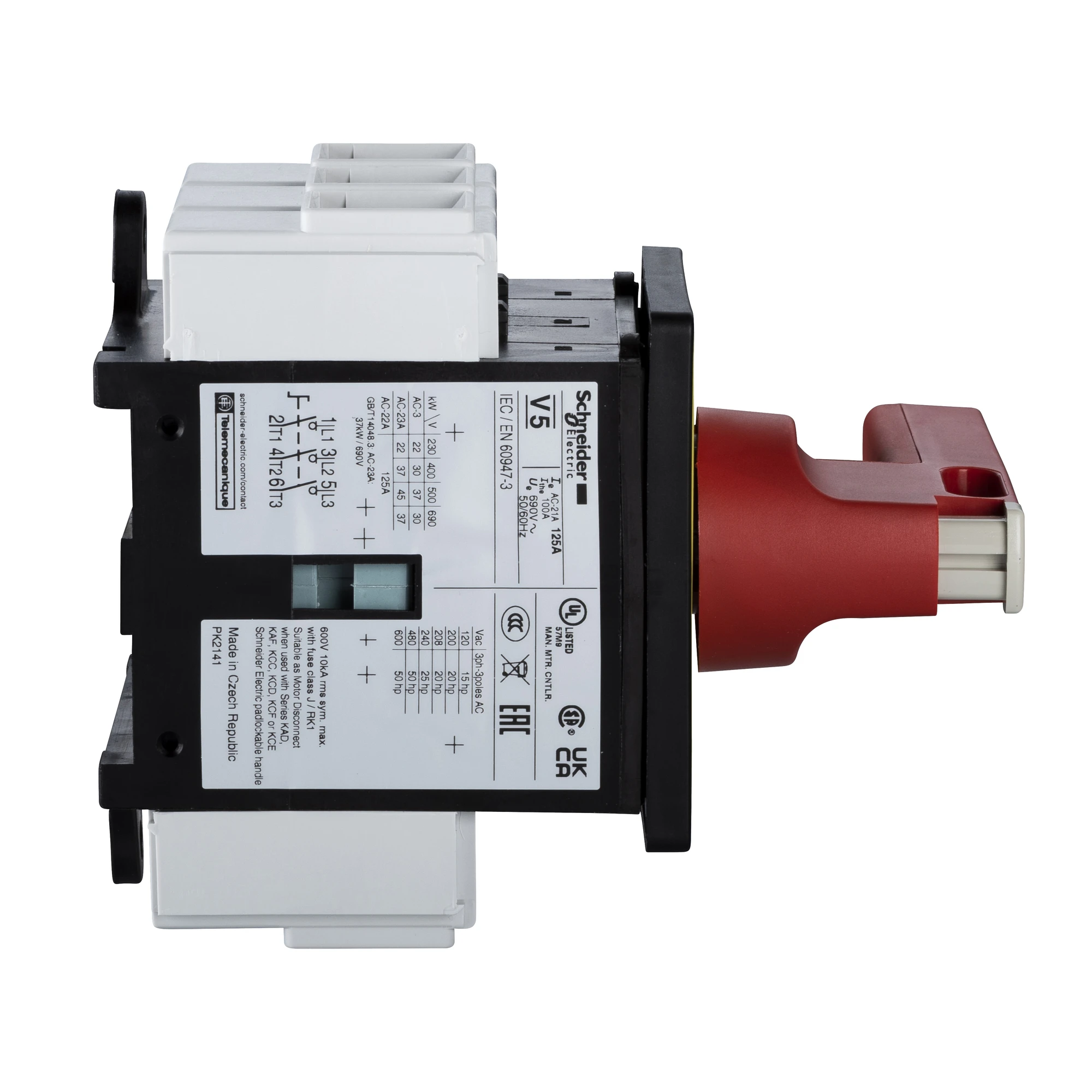

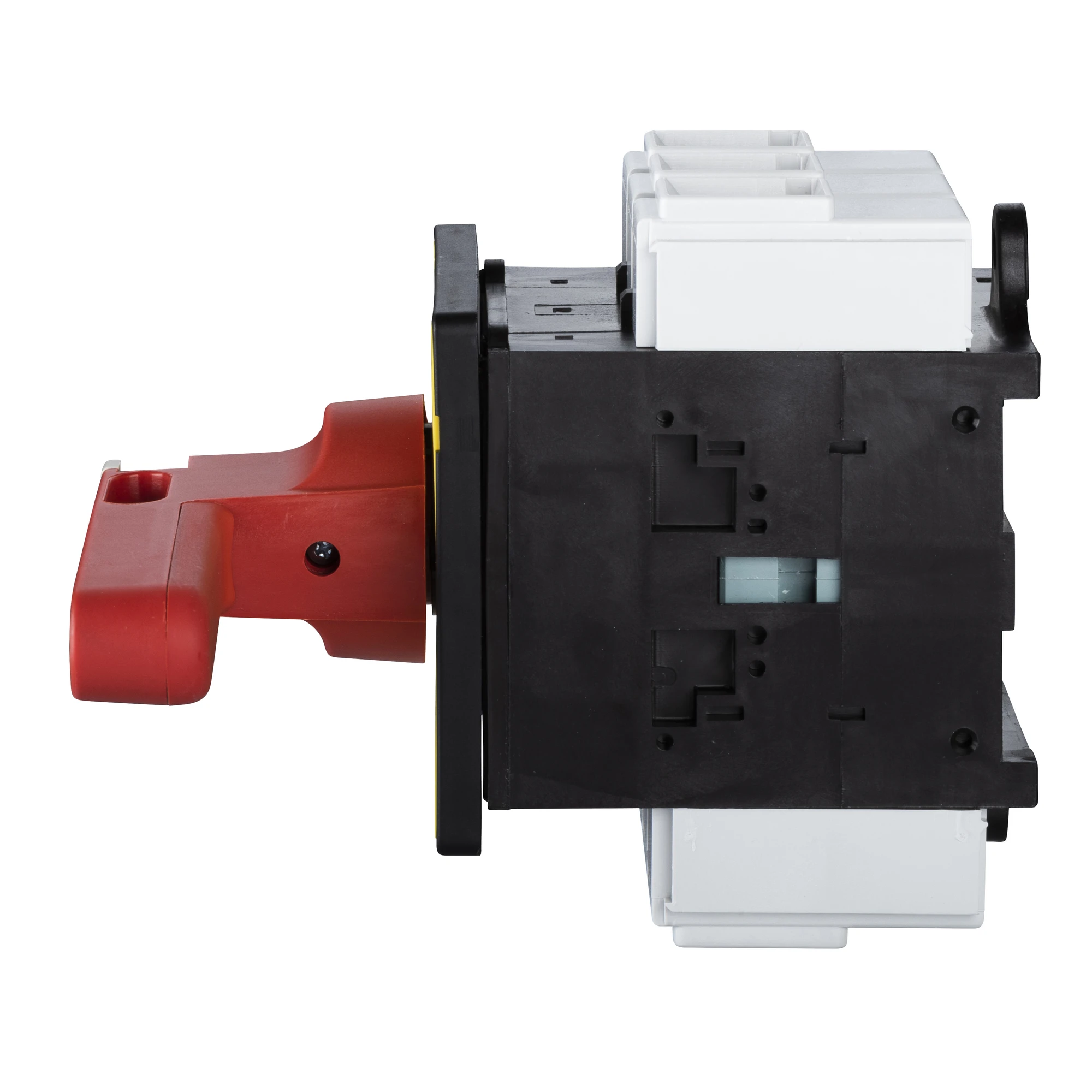

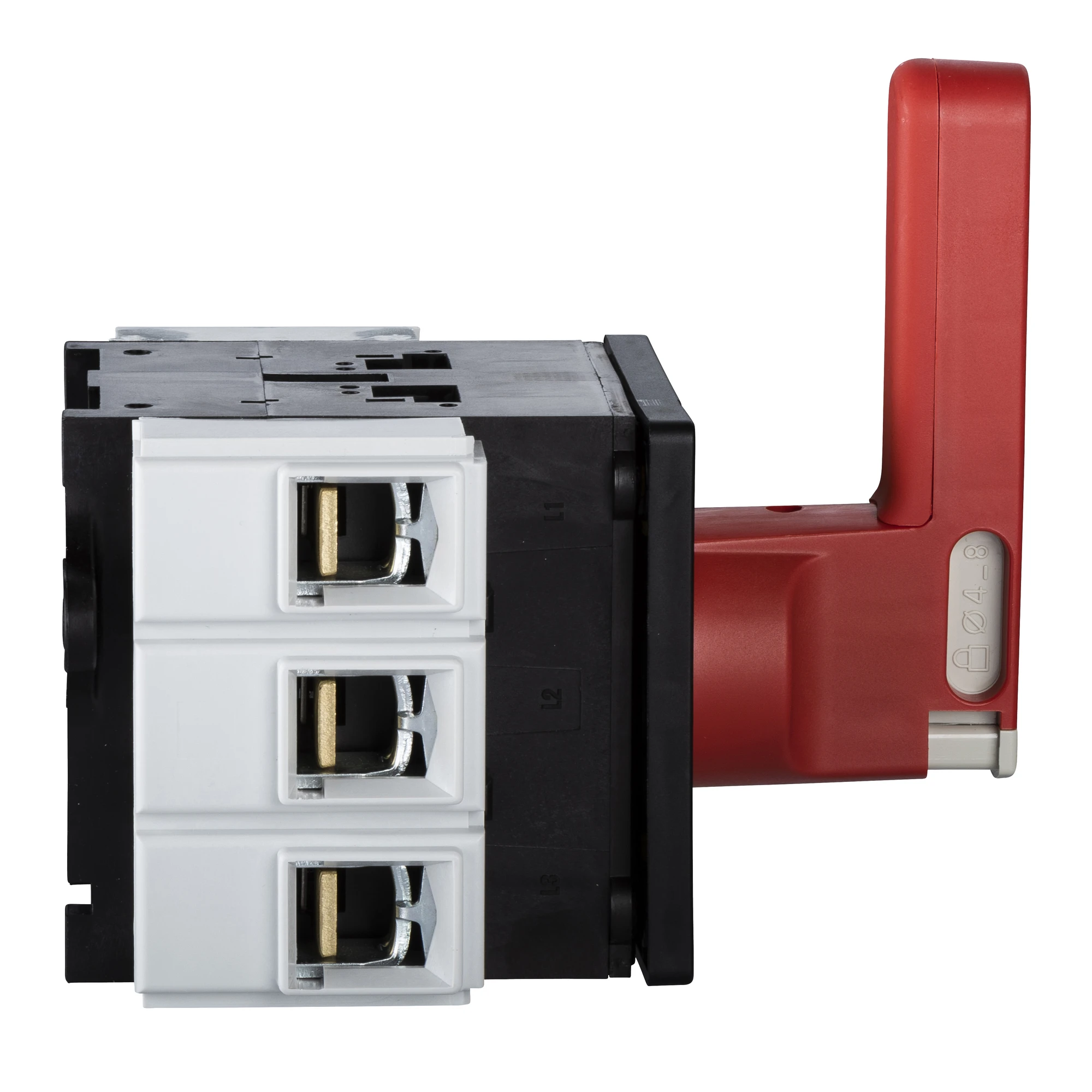

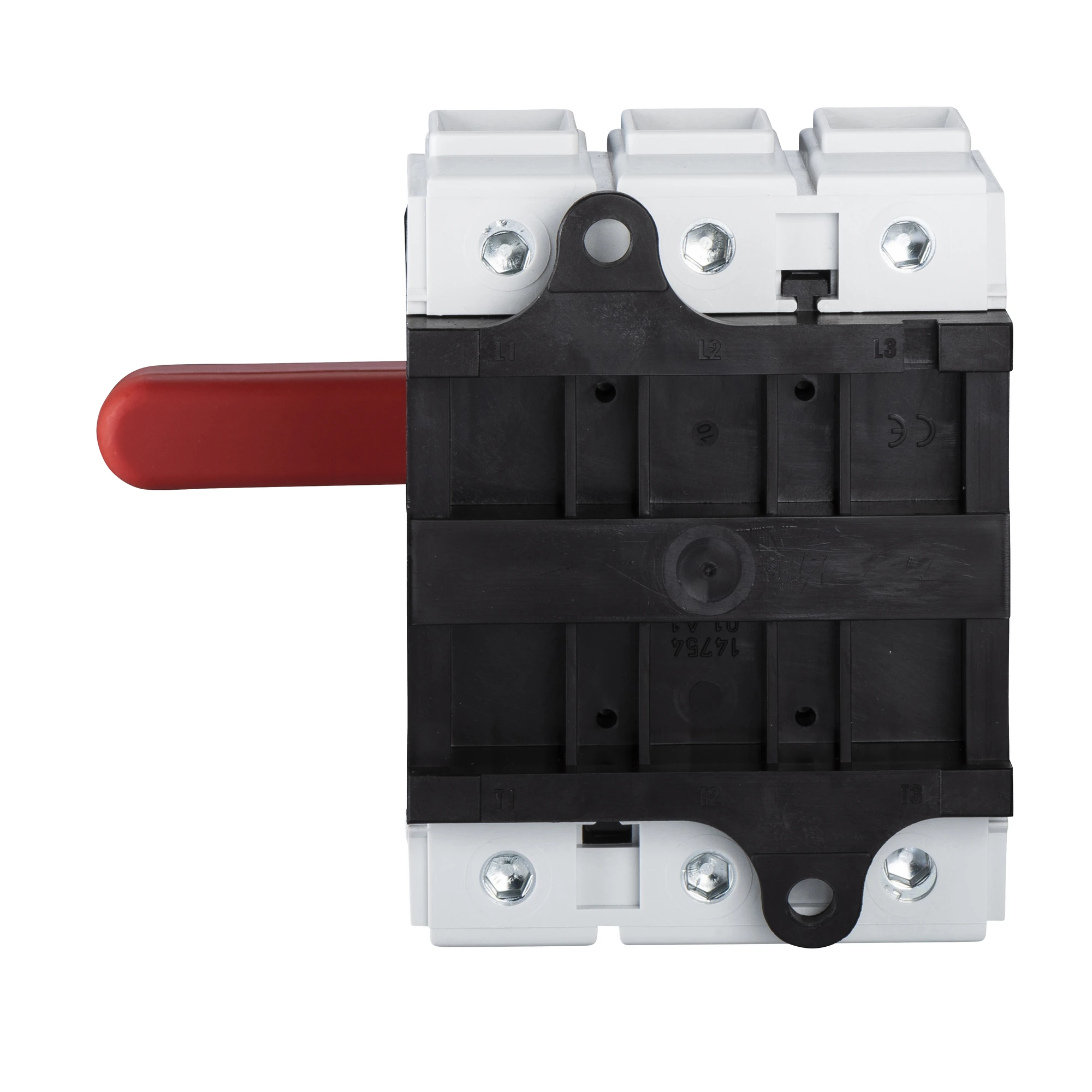

VCF5 АВАРІЙНИЙ ВИМИКАЧ 125А
Вимикач-роз’єднувач TeSys Vario для дверного монтажу, 3 полюси, 125 A/690 В, для комутації двигунів до 37 кВт при 400 В AC-23. Повний блок складається...
КаталогОБЛАДНАННЯ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯЯЗахист і комутаціяСилові рубильники та роз’єднувачіVCF5 АВАРІЙНИЙ ВИМИКАЧ 125А
VCF5 АВАРІЙНИЙ ВИМИКАЧ 125А
Характеристики
Відключаюча здатність
1000 А на 400 В (AC-21A) | 1000 А на 400 В (AC-22A) | 1000 А на 400 В (AC-23A)
Відключаюча здатність
1000 А на 400 В (AC-21A) | 1000 А на 400 В (AC-22A) | 1000 А на 400 В (AC-23A)
Номінальна робоча потужність [Вт]
22 кВт на 230...240 В (AC-3) | 30 кВт на 400...415 В (AC-3) | 30 кВт на 690 В (AC-3) | 37 кВт на 500 В (AC-3) | 37 кВт на 690 В (AC-23A) | 45 кВт на 500 В (AC-23A) | 22 кВт на 230...240 В (AC-23A) | 37 кВт на 400...415 В (AC-23A)
Номінальна робоча потужність [Вт]
22 кВт на 230...240 В (AC-3) | 30 кВт на 400...415 В (AC-3) | 30 кВт на 690 В (AC-3) | 37 кВт на 500 В (AC-3) | 37 кВт на 690 В (AC-23A) | 45 кВт на 500 В (AC-23A) | 22 кВт на 230...240 В (AC-23A) | 37 кВт на 400...415 В (AC-23A)
Серія продукту
TeSys
Серія продукту
TeSys
Назва продукту
TeSys VARIO
Назва продукту
TeSys VARIO
Усі характеристики
Консультація менеджера
+38 095 270 71 66Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Вимикач-роз’єднувач TeSys Vario для дверного монтажу, 3 полюси, 125 A/690 В, для комутації двигунів до 37 кВт при 400 В AC-23. Повний блок складається з корпусу перемикача V5, червоної ручки з жовтою передньою пластиною 90x90 мм KCF3PZ. Призначений для використання як головного та аварійного вимикача. Ручка, що закривається, на 3 замки (замовляються окремо). Ручка з 4 гвинтами кріплення на дверцятах, що забезпечує ступінь захисту IP65 для кріплення. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
Додаткова інформація
Маркування
0 - 1
Маркування
0 - 1
Номінальний умовний струм короткого замика
10 кА на 400 В - відповідний запобіжник 125 А аМ | 10 кА на 400 В - відповідний запобіжник 125 А gG
Номінальний умовний струм короткого замика
10 кА на 400 В - відповідний запобіжник 125 А аМ | 10 кА на 400 В - відповідний запобіжник 125 А gG
[Ithe] умовний тепловий струм в оболонці
100 А
[Ithe] умовний тепловий струм в оболонці
100 А
Маса нетто
1.2 кг
Маса нетто
1.2 кг
[Ith] умовний тепловий струм у відкритому вик
125 А
[Ith] умовний тепловий струм у відкритому вик
125 А
Висота
125 мм
Висота
125 мм
Вмикаюча здатність
1250 A на 400 В AC-21A | 1250 A на 400 В AC-22A | 1250 A на 400 В AC-23A
Вмикаюча здатність
1250 A на 400 В AC-21A | 1250 A на 400 В AC-22A | 1250 A на 400 В AC-23A
[Icw] номінальний короткочасно допустимий ст
1500 А на 400 В тривалість: 1 с
[Icw] номінальний короткочасно допустимий ст
1500 А на 400 В тривалість: 1 с
[Icm] номінальна найбільша вмикаюча здатніст
2.8 кА на 400 В при Iпік
[Icm] номінальна найбільша вмикаюча здатніст
2.8 кА на 400 В при Iпік
Тип контакту та з'єднання
3 нормально відкритих
Тип контакту та з'єднання
3 нормально відкритих
Клас перервної роботи
30
Клас перервної роботи
30
Механічна зносостійкість
30000 циклів
Механічна зносостійкість
30000 циклів
Електрична зносостійкість
30000 циклів AC-21 | 30000 циклів DC-1...5
Електрична зносостійкість
30000 циклів AC-21 | 30000 циклів DC-1...5
Опис полюсів
3P
Опис полюсів
3P
Спосіб кріплення
4 гвинтами для ручка
Спосіб кріплення
4 гвинтами для ручка
[Ie] номінальний робочий струм
68.5 А AC-23 Ue: 400 В
[Ie] номінальний робочий струм
68.5 А AC-23 Ue: 400 В
[Ue] номінальна робоча напруга
690 В змінний струм 50/60 Гц
[Ue] номінальна робоча напруга
690 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру
8 кВ
[Uimp] номінальна імпульсна витримувана напру
8 кВ
Код УКТЗЕД
8536508000
Код УКТЗЕД
8536508000
Ширина
90 мм
Ширина
90 мм
Розмір основи
90 x 90 мм
Розмір основи
90 x 90 мм
Штрих-код
b3389110804638
Штрих-код
b3389110804638
Колір ручки
червоний
Колір ручки
червоний
Момент затягування
коло подачі живлення: 22.6-22.6 Н.м - на Гвинтовий затискач
Момент затягування
коло подачі живлення: 22.6-22.6 Н.м - на Гвинтовий затискач
Клеми підключення
коло подачі живлення: Гвинтовий затискач кабель 95-95 мм² - Твердий | коло подачі живлення: Гвинтовий затискач кабель 70-70 мм² - гнучкий - з кабельним наконечником
Клеми підключення
коло подачі живлення: Гвинтовий затискач кабель 95-95 мм² - Твердий | коло подачі живлення: Гвинтовий затискач кабель 70-70 мм² - гнучкий - з кабельним наконечником
Тип керування
поворотна ручка
Тип керування
поворотна ручка
Спосіб кріплення поворотної ручки
прямий
Спосіб кріплення поворотної ручки
прямий
Монтажна опора
ручка: двері | перемикач: двері
Монтажна опора
ручка: двері | перемикач: двері
Відповідність вимогам по ізоляції
Так
Відповідність вимогам по ізоляції
Так
Механічна стійкість
вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 | удари 11 мс (30 Гн) відповідно до МЕК 60068-2-27
Механічна стійкість
вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 | удари 11 мс (30 Гн) відповідно до МЕК 60068-2-27
Замок поворотної ручки
від 1 до 3 навісних замків 4-8 мм
Замок поворотної ручки
від 1 до 3 навісних замків 4-8 мм
Склад пристрою
вимикач | ручка
Склад пристрою
вимикач | ручка
Рівень продуктивності
висока продуктивність
Рівень продуктивності
висока продуктивність
Колір передньої панелі ручки
жовтий
Колір передньої панелі ручки
жовтий
Головна
Відключаюча здатність
1000 А на 400 В (AC-21A) | 1000 А на 400 В (AC-22A) | 1000 А на 400 В (AC-23A)
Відключаюча здатність
1000 А на 400 В (AC-21A) | 1000 А на 400 В (AC-22A) | 1000 А на 400 В (AC-23A)
Номінальна робоча потужність [Вт]
22 кВт на 230...240 В (AC-3) | 30 кВт на 400...415 В (AC-3) | 30 кВт на 690 В (AC-3) | 37 кВт на 500 В (AC-3) | 37 кВт на 690 В (AC-23A) | 45 кВт на 500 В (AC-23A) | 22 кВт на 230...240 В (AC-23A) | 37 кВт на 400...415 В (AC-23A)
Номінальна робоча потужність [Вт]
22 кВт на 230...240 В (AC-3) | 30 кВт на 400...415 В (AC-3) | 30 кВт на 690 В (AC-3) | 37 кВт на 500 В (AC-3) | 37 кВт на 690 В (AC-23A) | 45 кВт на 500 В (AC-23A) | 22 кВт на 230...240 В (AC-23A) | 37 кВт на 400...415 В (AC-23A)
Серія продукту
TeSys
Серія продукту
TeSys
Назва продукту
TeSys VARIO
Назва продукту
TeSys VARIO
Назва пристрою
VCF
Назва пристрою
VCF
Тип виробу або компоненту
вимикач аварійного вимкнення роз'єднувач
Тип виробу або компоненту
вимикач аварійного вимкнення роз'єднувач
Тип мережі
змінний струм | ПОСТІЙНИЙ СТРУМ
Тип мережі
змінний струм | ПОСТІЙНИЙ СТРУМ
Навколишнє середовище
Робоча температура навколишнього середови
-20-50 °C
Робоча температура навколишнього середови
-20-50 °C
Вогнестійкість
960 °C відповідно до МЕК 60695-2-1
Вогнестійкість
960 °C відповідно до МЕК 60695-2-1
Сертифікація виробу
CCC | CSA | GL | UL | UKCA
Сертифікація виробу
CCC | CSA | GL | UL | UKCA
Код сумісності
головний вимикач роз'єднувач
Код сумісності
головний вимикач роз'єднувач
Ступінь захисту
IP20 відповідно до МЕК 60529 | IP65
Ступінь захисту
IP20 відповідно до МЕК 60529 | IP65
Стандарти
МЕК 60947-3
Стандарти
МЕК 60947-3
Захисна обробка
TC
Захисна обробка
TC
-
