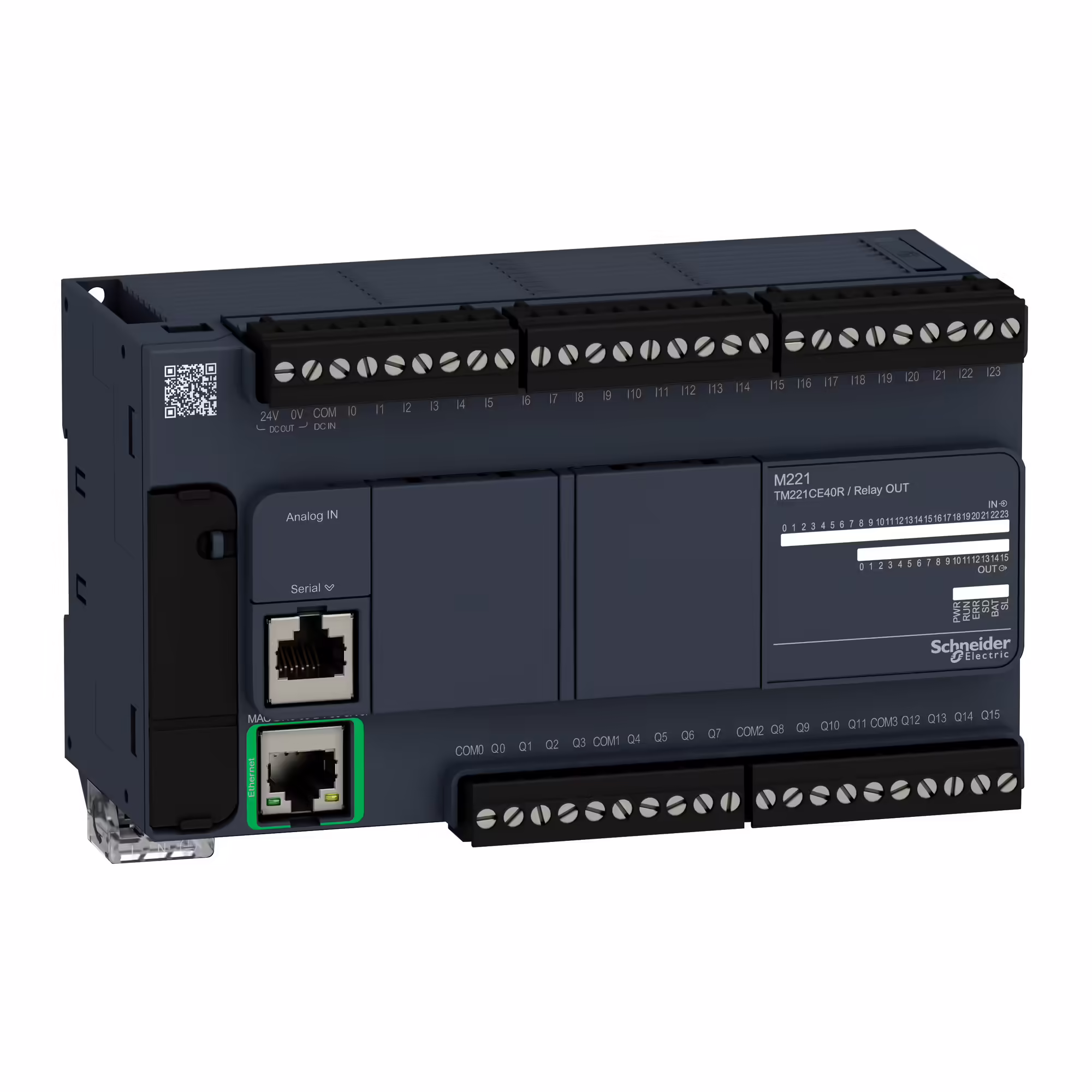

TM221CE40R ПЛК M221 40 ВХ/ВИХ РЕЛЕ 1RS485 1ETH
Характеристики
Серія продукту
Modicon M221
Серія продукту
Modicon M221
Тип виробу або компоненту
логічний контролер
Тип виробу або компоненту
логічний контролер
[Us] номінальна напруга живлення
100...240 В змінний струм
[Us] номінальна напруга живлення
100...240 В змінний струм
Тип дискретного виходу
реле нормально розімкнуте
Тип дискретного виходу
реле нормально розімкнуте
Усі характеристики
Консультація менеджера
+38 095 270 71 6618 568,80 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Цей продукт є частиною лінійки Modicon M221, пропозиції програмованих логічних контролерів для провідних архітектур. Цей логічний контролер забезпечує 24 дискретні входи та 16 релейних виходів Ethernet з роздільною здатністю 10 біт, нормально відкритий релейний вихід. Це логічний контролер Modicon з номінальною напругою живлення від 100 В до 240 В змінного струму, вихідною напругою від 5 В до 125 В постійного струму, від 5 В до 250 В змінного струму та вихідним струмом 2 А з логікою споживання або джерела входу. Цей продукт вимагає мінімального встановлення та забезпечує надзвичайну універсальність. Інтегровані з’єднання: USB-порт із роз’ємом mini B USB 2,0, неізольоване послідовне з’єднання Serial 1 із роз’ємом RJ45 та інтерфейсом RS232/RS485 та Ethernet із роз’ємом RJ45. Це контролер Modicon M221 із мережевою частотою 50/60 Гц, 256 КБ для внутрішньої пам’яті змінних, оперативної пам’яті для програм користувача та даних, вбудованою флеш-пам’яттю 256 КБ і пам’яттю SD-карти 2 ГБ. Це продукт з ступенем захисту IP20. Його розміри: 160 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Вага 0,456 кг. Цей продукт сертифікований CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC і CULus. Він відповідає стандартам EN/IEC 60664-1, EN/IEC 61131-2 і EN/IEC 61010-2-201. Він підтримує кріплення на DIN-рейку.
Навколишнє середовище
Висота зберігання
0-3000 м
Висота зберігання
0-3000 м
Висота над рівнем моря
0...2000 m
Висота над рівнем моря
0...2000 m
Робоча температура повітря
-10-55 °C (горизонтальна установка) | -10-35 °C (вертикальна установка)
Робоча температура повітря
-10-55 °C (горизонтальна установка) | -10-35 °C (вертикальна установка)
Відносна вологість
10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі)
Відносна вологість
10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі)
Стійкість до коротких переривів споживання
10 мс
Стійкість до коротких переривів споживання
10 мс
Стійкість до кондуктивних перешкод
10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 | 3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL) | 10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)
Стійкість до кондуктивних перешкод
10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 | 3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL) | 10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)
Стійкість до електромагнітного поля
10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3
Стійкість до електромагнітного поля
10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3
Ступінь забруднення
<= 2
Ступінь забруднення
<= 2
Температура навколишнього повітря для збер
-25-70 °C
Температура навколишнього повітря для збер
-25-70 °C
Стійкість до магнітних полів
30 А/м 50/60 Гц відповідно до МЕК 61000-4-8
Стійкість до магнітних полів
30 А/м 50/60 Гц відповідно до МЕК 61000-4-8
Вібростійкість
3,5 мм на 5-8.4 Гц на симетрична рейка | 3,5 мм на 5-8.4 Гц на монтаж панелі | 1 gn на 8.4-150 Гц на симетрична рейка | 1 gn на 8.4-150 Гц на монтаж панелі
Вібростійкість
3,5 мм на 5-8.4 Гц на симетрична рейка | 3,5 мм на 5-8.4 Гц на монтаж панелі | 1 gn на 8.4-150 Гц на симетрична рейка | 1 gn на 8.4-150 Гц на монтаж панелі
Стійкість до електростатичного розряду
8 кВ в повітрі відповідно до МЕК 61000-4-2 | 4 кВ при контакті відповідно до МЕК 61000-4-2
Стійкість до електростатичного розряду
8 кВ в повітрі відповідно до МЕК 61000-4-2 | 4 кВ при контакті відповідно до МЕК 61000-4-2
Ударостійкість
98 м/с ² для 11 мс
Ударостійкість
98 м/с ² для 11 мс
Сертифікація виробу
DNV-GL | EAC | ABS | cULus | LR | RCM | CE | UKCA | cULus HazLoc
Сертифікація виробу
DNV-GL | EAC | ABS | cULus | LR | RCM | CE | UKCA | cULus HazLoc
Ступінь захисту
IP20 із захисною кришкою
Ступінь захисту
IP20 із захисною кришкою
Стандарти
МЕК 61131-2 | UL 508 | CAN/CSA C22.2 № 213 | IACS E10 | ANSI/ISA 12-12-01
Стандарти
МЕК 61131-2 | UL 508 | CAN/CSA C22.2 № 213 | IACS E10 | ANSI/ISA 12-12-01
Характеристики зовнішнього середовища
звичайне та вибухонебезпечне розташування
Характеристики зовнішнього середовища
звичайне та вибухонебезпечне розташування
Додаткова інформація
Налаштовуваний час фільтрації
0 мс для Вхід | 3 мс для Вхід | 12 мс для Вхід
Налаштовуваний час фільтрації
0 мс для Вхід | 3 мс для Вхід | 12 мс для Вхід
Час виконання однієї інструкції
0.2 мкс булевої операції
Час виконання однієї інструкції
0.2 мкс булевої операції
Час виконання для 1 Кінструкції
0.3 мс для ситуаційна та періодична задача
Час виконання для 1 Кінструкції
0.3 мс для ситуаційна та періодична задача
Маса нетто
0.456 кг
Маса нетто
0.456 кг
Вихідний струм живлення
0.52-0.52 А 5 В для шина розширення | 0.24-0.24 А 24 В для шина розширення
Вихідний струм живлення
0.52-0.52 А 5 В для шина розширення | 0.24-0.24 А 24 В для шина розширення
Мінімальне навантаження
1 мА на 5 В постійний струм для релейний вихід
Мінімальне навантаження
1 мА на 5 В постійний струм для релейний вихід
Час перетворення
1 мс на канал + 1 цикл контролера для аналогових входів аналоговий вхід
Час перетворення
1 мс на канал + 1 цикл контролера для аналогових входів аналоговий вхід
Абсолютна похибка виміру
+/- 1 % повної шкали для аналоговий вхід
Абсолютна похибка виміру
+/- 1 % повної шкали для аналоговий вхід
Термін резервного зберігання даних
1 рік на 25 °C (припиненням електропостачання)
Термін резервного зберігання даних
1 рік на 25 °C (припиненням електропостачання)
Інтегральний час
1 с
Інтегральний час
1 с
Роздільна здатність аналогового входу
10 біт
Роздільна здатність аналогового входу
10 біт
Значення молодшого біта
10 мВ
Значення молодшого біта
10 мВ
Ethernet порт
10BASE-T/100BASE-TX 1 порт з 100 м мідний кабель
Ethernet порт
10BASE-T/100BASE-TX 1 порт з 100 м мідний кабель
Швидкість передачі
1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15-15 м для RS485 | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3-3 м для RS232 | 480 Мбіт/с для USB
Швидкість передачі
1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15-15 м для RS485 | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3-3 м для RS232 | 480 Мбіт/с для USB
Межі вихідної напруги
125 В ПОСТІЙНИЙ СТРУМ | 277 В змінний струм
Межі вихідної напруги
125 В ПОСТІЙНИЙ СТРУМ | 277 В змінний струм
Граничний рівень напруги (стан 1)
>= 15 В для Вхід
Граничний рівень напруги (стан 1)
>= 15 В для Вхід
Ширина
160 мм
Ширина
160 мм
Обладнання для зберігання даних
2 ГБ SD-карта (опціонально)
Обладнання для зберігання даних
2 ГБ SD-карта (опціонально)
Частота перемикання
20 операций переключ./мин з максимальним навантаженням
Частота перемикання
20 операций переключ./мин з максимальним навантаженням
Механічна зносостійкість
20000000 циклів для релейний вихід
Механічна зносостійкість
20000000 циклів для релейний вихід
Живлення датчика
24-24 В постійна напруга на 250 мА живлення від контролера
Живлення датчика
24-24 В постійна напруга на 250 мА живлення від контролера
Обсяг пам'яті
256 кБ для користувацькі програми та дані ОПЕРАТИВНА ПАМ'ЯТЬ з 10000 інструкцій | 256 кБ для внутрішні змінні ОПЕРАТИВНА ПАМ'ЯТЬ
Обсяг пам'яті
256 кБ для користувацькі програми та дані ОПЕРАТИВНА ПАМ'ЯТЬ з 10000 інструкцій | 256 кБ для внутрішні змінні ОПЕРАТИВНА ПАМ'ЯТЬ
Резервні копії даних
256 кБ вбудована флеш-пам'ять для резервне копіювання додатків та даних
Резервні копії даних
256 кБ вбудована флеш-пам'ять для резервне копіювання додатків та даних
Відхилення ходу годинника
<= 30 с/місяць на 25-25 °C
Відхилення ходу годинника
<= 30 с/місяць на 25-25 °C
Допустима перенапруга на входах
+/- 30 V ПОСТІЙНИЙ СТРУМ для 5 хв (максимум) для Аналоговий вхід | +/- 13 V ПОСТІЙНИЙ СТРУМ (постійний) для Аналоговий вхід
Допустима перенапруга на входах
+/- 30 V ПОСТІЙНИЙ СТРУМ для 5 хв (максимум) для Аналоговий вхід | +/- 13 V ПОСТІЙНИЙ СТРУМ (постійний) для Аналоговий вхід
Вхідний повний опір
3,4 кОм для дискретний вхід | 100 кОм для Аналоговий вхід | 4.9 кОм для швидкий вхід
Вхідний повний опір
3,4 кОм для дискретний вхід | 100 кОм для Аналоговий вхід | 4.9 кОм для швидкий вхід
Кількість обчислюваних входів
4 швидкий вхід (HSC режим) на 100 кГц 32 біти
Кількість обчислюваних входів
4 швидкий вхід (HSC режим) на 100 кГц 32 біти
Кількість дискретних входів/виходів
40
Кількість дискретних входів/виходів
40
Максимальний пусковий струм
40 А
Максимальний пусковий струм
40 А
Граничний рівень напруги (стан 0)
<= 5 В для Вхід
Граничний рівень напруги (стан 0)
<= 5 В для Вхід
Частота мережі
50/60 Гц
Частота мережі
50/60 Гц
Точний час виконання завдання події
60 мкс час відгуку
Точний час виконання завдання події
60 мкс час відгуку
Максимальний струм на загальний вихід
7 А
Максимальний струм на загальний вихід
7 А
Максимальна кількість модулів розширення в
7 (локальний архітектура вводу/виводу) | 14 (віддалений архітектура вводу/виводу)
Максимальна кількість модулів розширення в
7 (локальний архітектура вводу/виводу) | 14 (віддалений архітектура вводу/виводу)
Глибина
70 мм
Глибина
70 мм
Максимальна споживана потужність [ВА]
70 В·А на 100...240 В з макс кількістю модулів розширення вх/вих | 41 В·А на 100...240 В без модуля розширення вводу/виводу
Максимальна споживана потужність [ВА]
70 В·А на 100...240 В з макс кількістю модулів розширення вх/вих | 41 В·А на 100...240 В без модуля розширення вводу/виводу
Максимальний розмір об'єктної області
8000 %MW слів пам'яті | 255 %TM таймерів | 512 %KW константних слів | 255 %C лічильників | 512 %M бітів пам'яті
Максимальний розмір об'єктної області
8000 %MW слів пам'яті | 255 %TM таймерів | 512 %KW константних слів | 255 %C лічильників | 512 %M бітів пам'яті
Межі напруги живлення
85-264 В
Межі напруги живлення
85-264 В
Код УКТЗЕД
8537109100
Код УКТЗЕД
8537109100
Висота
90 мм
Висота
90 мм
Штрих-код
b3606480648793
Штрих-код
b3606480648793
Тип захисту
без захисту на 5 А
Тип захисту
без захисту на 5 А
Тип акумулятора
BR2032 чи CR2032X літієва неперезаряджувана
Тип акумулятора
BR2032 чи CR2032X літієва неперезаряджувана
Маркування
CE
Маркування
CE
Монтажна опора
DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | плата або панель із монтажним набором
Монтажна опора
DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | плата або панель із монтажним набором
Максимальна дальність кабелю між пристроям
екранований кабель <10 м для швидкий вхід | неекранований кабель <30 м для вихід | неекранований кабель <30 м для цифровий вхід | неекранований кабель <1 м для Аналоговий вхід
Максимальна дальність кабелю між пристроям
екранований кабель <10 м для швидкий вхід | неекранований кабель <30 м для вихід | неекранований кабель <30 м для цифровий вхід | неекранований кабель <1 м для Аналоговий вхід
Тип сигналу керування
однофазний | A/B | імпульс/напрямок
Тип сигналу керування
однофазний | A/B | імпульс/напрямок
Протокол порту обміну даними
Порт USB: USB протокол - SoMachine-Network | неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network | Ethernet протокол
Протокол порту обміну даними
Порт USB: USB протокол - SoMachine-Network | неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network | Ethernet протокол
Живлення
(послідовний)живлення послідовної лінії: 5 В, <200 мА
Живлення
(послідовний)живлення послідовної лінії: 5 В, <200 мА
Тип напруги дискретного входу
постійна напруга
Тип напруги дискретного входу
постійна напруга
Контур регулювання
регульований ПІД-регулятор до 14 одночасних циклів
Контур регулювання
регульований ПІД-регулятор до 14 одночасних циклів
Годинник реального часу
з
Годинник реального часу
з
Головна
[Us] номінальна напруга живлення
100...240 В змінний струм
[Us] номінальна напруга живлення
100...240 В змінний струм
Кількість дискретних виходів
16 Реле
Кількість дискретних виходів
16 Реле
Струм дискретного виходу
2:00 AM
Струм дискретного виходу
2:00 AM
Кількість дискретних входів
24 , дискретний вхід відповідно до МЕК 61131-2 Тип 1
Кількість дискретних входів
24 , дискретний вхід відповідно до МЕК 61131-2 Тип 1
Напруга дискретного входу
24 В
Напруга дискретного входу
24 В
Напруга дискретного виходу
5...125 В постійного струму | 5...250 В змінного струму
Напруга дискретного виходу
5...125 В постійного струму | 5...250 В змінного струму
Струм дискретного входу
7 мА для дискретний вхід | 5 мА для швидкий вхід
Струм дискретного входу
7 мА для дискретний вхід | 5 мА для швидкий вхід
Служба обміну даними
DHCP клієнт | Modbus TCP клієнт | Ethernet/IP адаптер | Modbus TCP сервер | Modbus TCP slave пристрій
Служба обміну даними
DHCP клієнт | Modbus TCP клієнт | Ethernet/IP адаптер | Modbus TCP сервер | Modbus TCP slave пристрій
Тип виробу або компоненту
логічний контролер
Тип виробу або компоненту
логічний контролер
Серія продукту
Modicon M221
Серія продукту
Modicon M221
Тип вбудованого інтерфейсу
Порт USB з mini B USB 2.0 роз'єм | неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS232/RS485 інтерфейс | Ethernet з RJ45 роз'єм
Тип вбудованого інтерфейсу
Порт USB з mini B USB 2.0 роз'єм | неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS232/RS485 інтерфейс | Ethernet з RJ45 роз'єм
Тип дискретного виходу
реле нормально розімкнуте
Тип дискретного виходу
реле нормально розімкнуте
Логіка дискретних входів
Споживач або джерело струму (позитивний / негативний)
Логіка дискретних входів
Споживач або джерело струму (позитивний / негативний)
Головне
Кількість аналогових входів
2 на 0...10 В
Кількість аналогових входів
2 на 0...10 В
-
0 відгуків
Ще немає відгуків про цей товар. Будьте першими!
Ви переглядали
EPH2700471 USB розетка А+С, 3 А, 45 Вт, антрацит
Пристрій Schneider Electric Asfora являє собою USB-розетку типу A+C 3A 45Вт без рамки. Пристрій оснащено входами USB типу A 5 В, 1,5 А та USB типу C 2...
TM221CE40R ПЛК M221 40 ВХ/ВИХ РЕЛЕ 1RS485 1ETH
Цей продукт є частиною лінійки Modicon M221, пропозиції програмованих логічних контролерів для провідних архітектур. Цей логічний контролер забезпечує...
