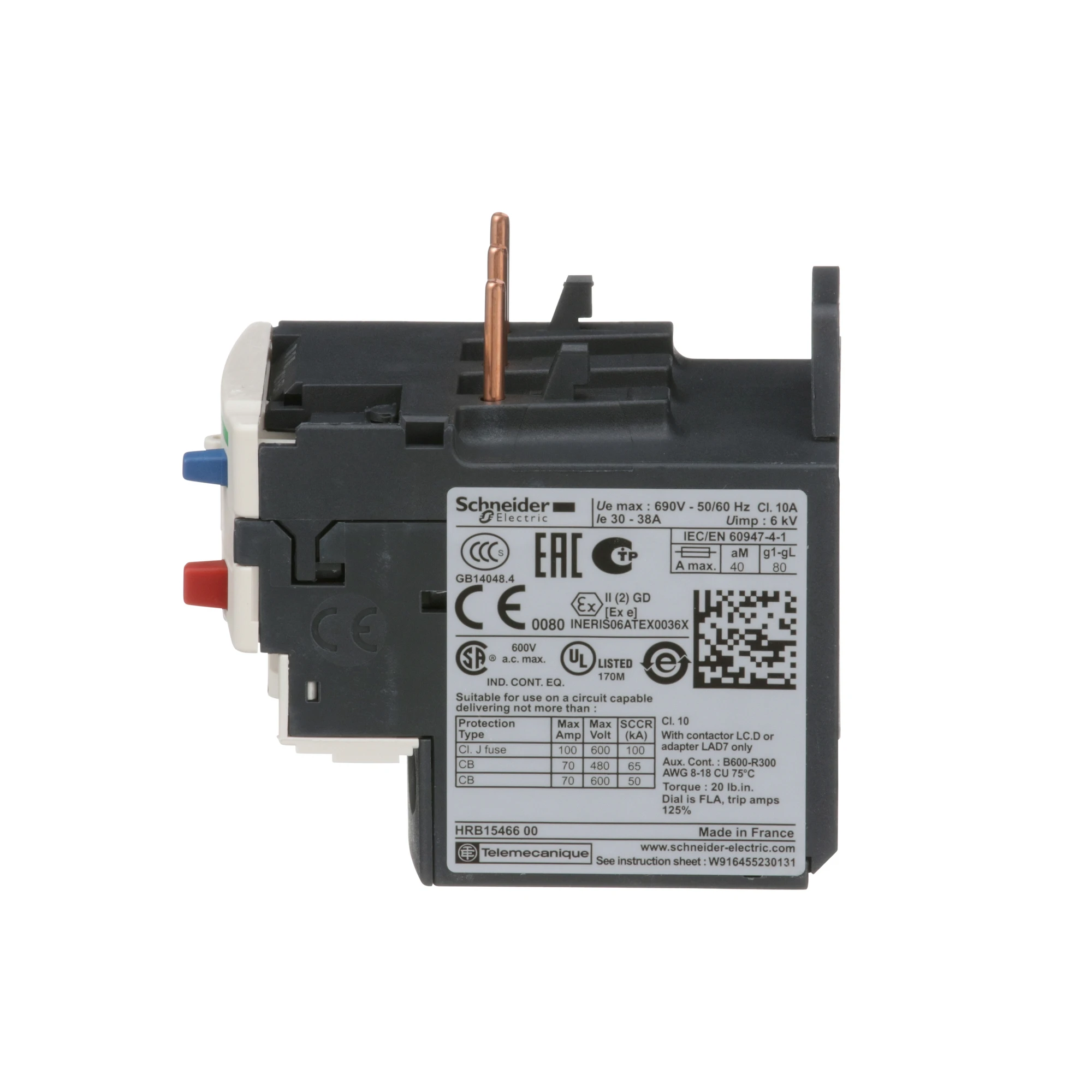

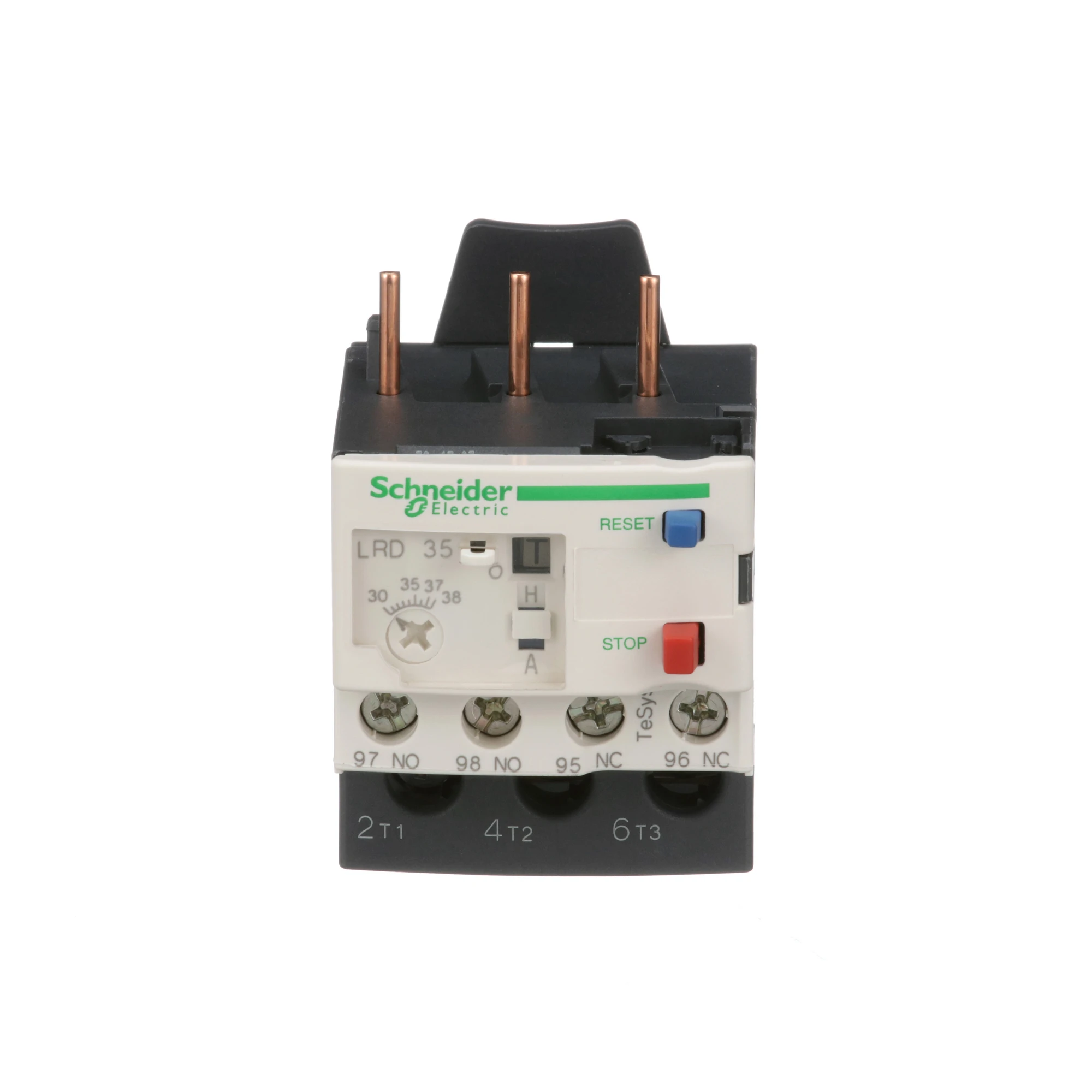

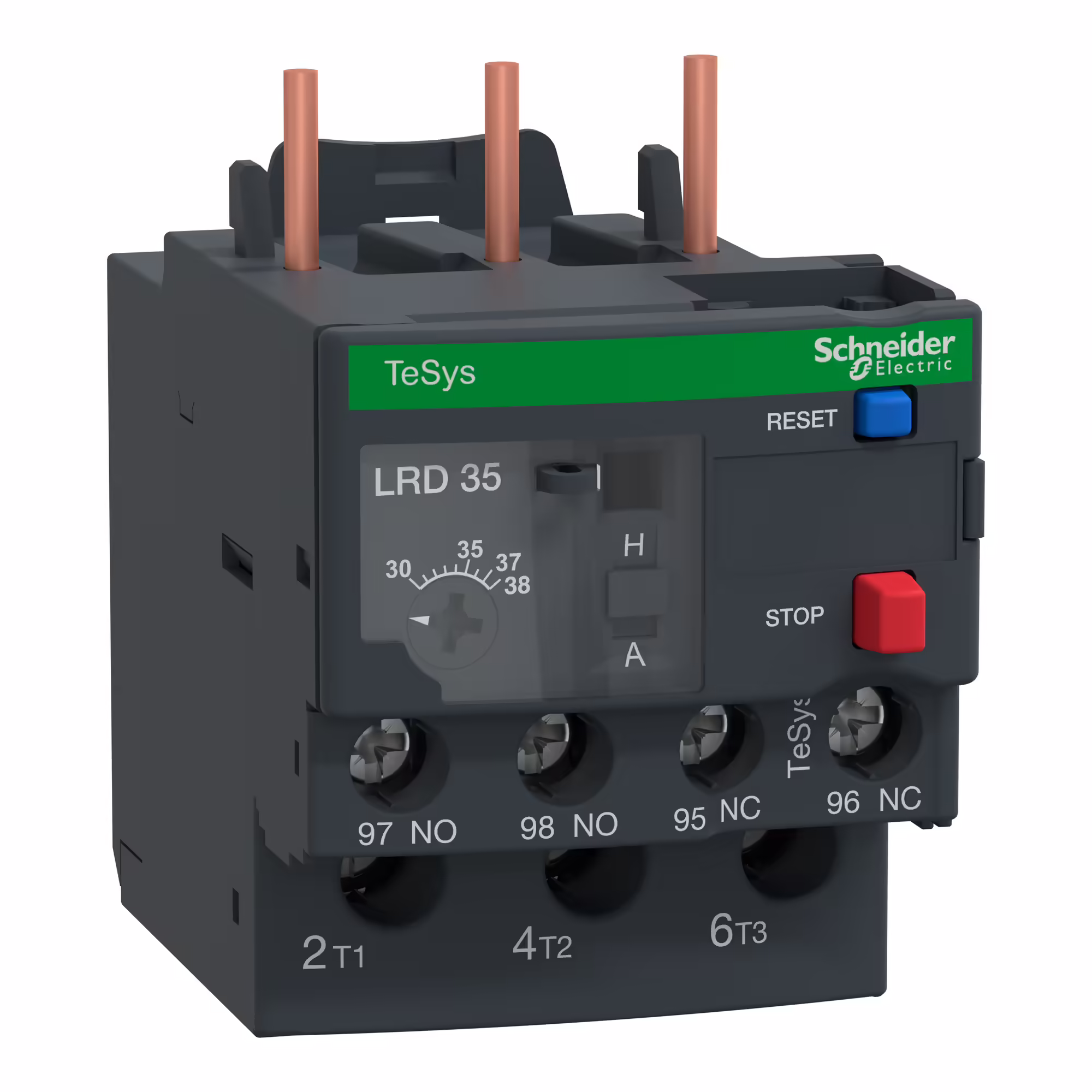

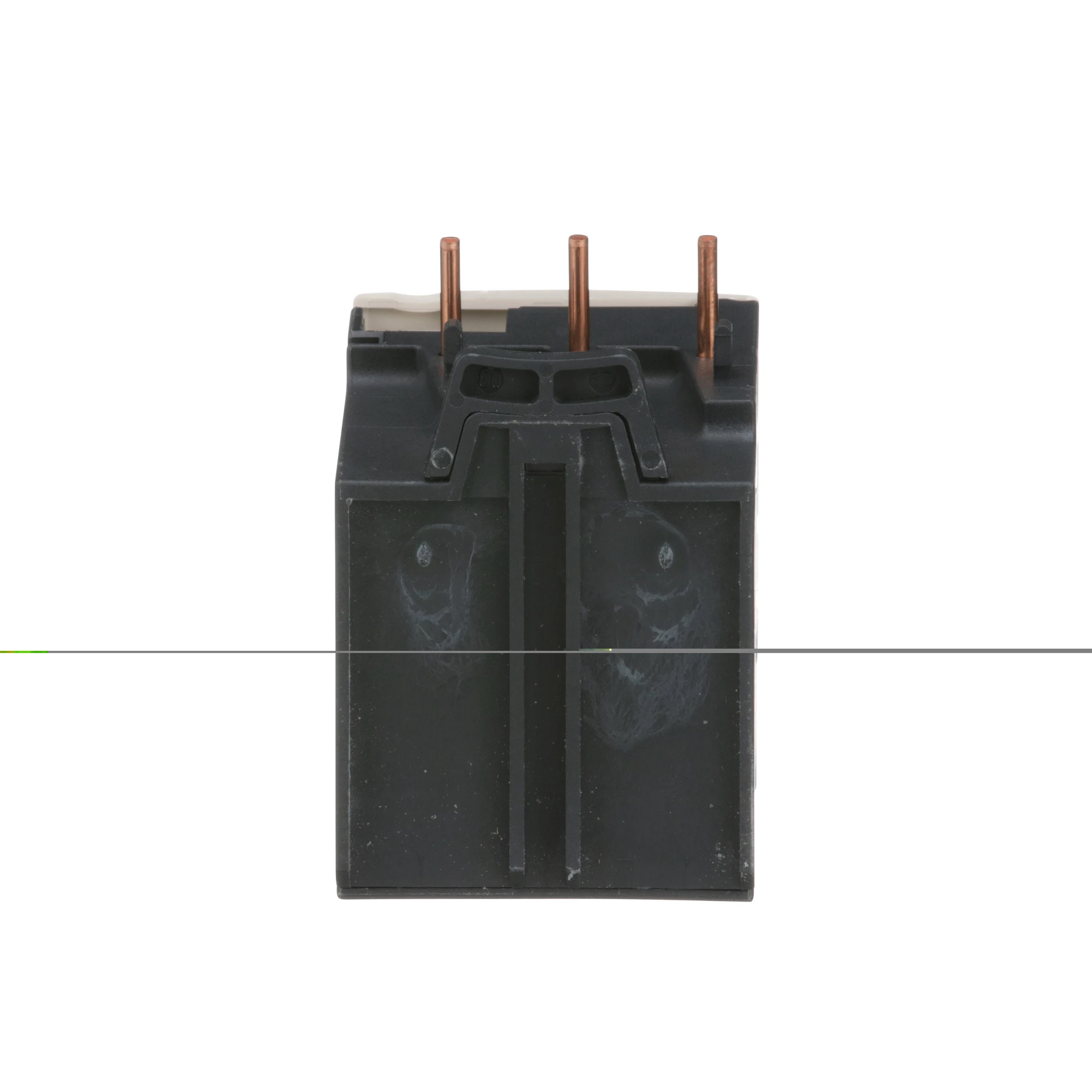

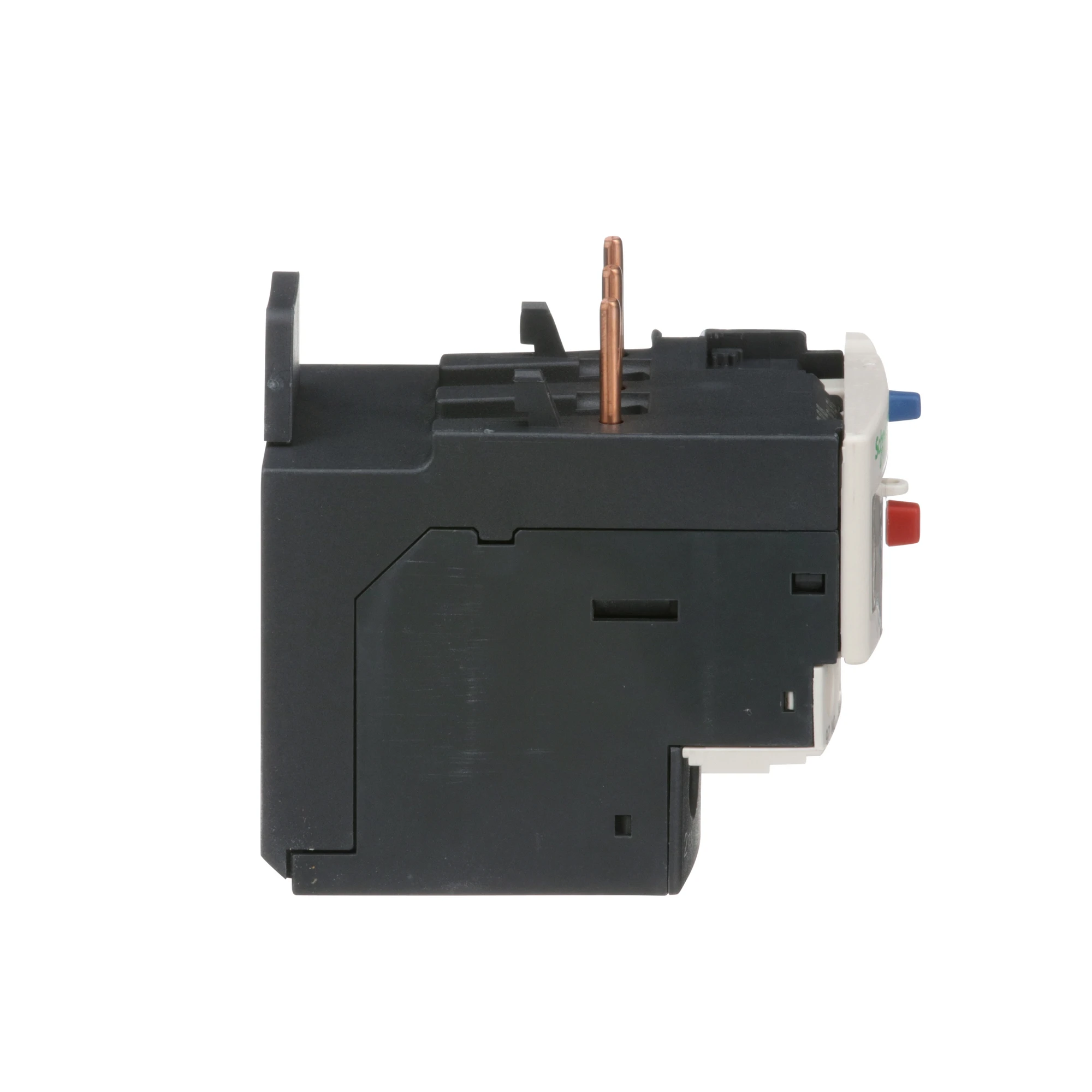

LRD35 ТЕПЛ.РЕЛЕ ПЕРЕВАНТАЖЕННЯ 30A 38A

Маса нетто

0.124 кг

Маса нетто

0.124 кг

Маса нетто

0.124 кг

Частота мережі

0...400 Гц

Частота мережі

0...400 Гц

Частота мережі

0...400 Гц

Компонування допоміжного контакту

1 нормально відкритий + 1 нормально закритий

Компонування допоміжного контакту

1 нормально відкритий + 1 нормально закритий

Компонування допоміжного контакту

1 нормально відкритий + 1 нормально закритий

Поріг відключення

1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1

Поріг відключення

1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1

Поріг відключення

1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1

Допустимий струм

1.5 А на 240 В AC-15 для схема сигналізації | 0.1 А на 250 В DC-13 для схема сигналізації

Допустимий струм

1.5 А на 240 В AC-15 для схема сигналізації | 0.1 А на 250 В DC-13 для схема сигналізації

Допустимий струм

1.5 А на 240 В AC-15 для схема сигналізації | 0.1 А на 250 В DC-13 для схема сигналізації

Температурна компенсація

-20-60 °C

Температурна компенсація

-20-60 °C

Температурна компенсація

-20-60 °C

Номінальний струм запобіжника

4 А gG для схема сигналізації | 4 А BS для схема сигналізації

Номінальний струм запобіжника

4 А gG для схема сигналізації | 4 А BS для схема сигналізації

Номінальний струм запобіжника

4 А gG для схема сигналізації | 4 А BS для схема сигналізації

Ширина

45 мм

Ширина

45 мм

Ширина

45 мм

[Ith] умовний тепловий струм у відкритому вик

5 А для схема сигналізації

[Ith] умовний тепловий струм у відкритому вик

5 А для схема сигналізації

[Ith] умовний тепловий струм у відкритому вик

5 А для схема сигналізації

[Uimp] номінальна імпульсна витримувана напру

6 кВ

[Uimp] номінальна імпульсна витримувана напру

6 кВ

[Uimp] номінальна імпульсна витримувана напру

6 кВ

Висота

66 мм

Висота

66 мм

Висота

66 мм

[Ue] номінальна робоча напруга

690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1

[Ue] номінальна робоча напруга

690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1

[Ue] номінальна робоча напруга

690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1

Глибина

70 мм

Глибина

70 мм

Глибина

70 мм

Код УКТЗЕД

8536490090

Код УКТЗЕД

8536490090

Код УКТЗЕД

8536490090

Штрих-код

b3389110346862

Штрих-код

b3389110346862

Штрих-код

b3389110346862

Тип керування

Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання

Тип керування

Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання

Тип керування

Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання

[Ui] номінальна напруга ізоляції

коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1

[Ui] номінальна напруга ізоляції

коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1

[Ui] номінальна напруга ізоляції

коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1

Момент затягування

ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 2.5 Н.м - на Гвинтовий затискач

Момент затягування

ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 2.5 Н.м - на Гвинтовий затискач

Момент затягування

ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 2.5 Н.м - на Гвинтовий затискач

Код сумісності

LRD

Код сумісності

LRD

Код сумісності

LRD

Монтажна опора

пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор

Монтажна опора

пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор

Монтажна опора

пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор

Чутливість до розриву фази

струм відключення 130 % від Ir на двох фазах, остання на 0

Чутливість до розриву фази

струм відключення 130 % від Ir на двох фазах, остання на 0

Чутливість до розриву фази

струм відключення 130 % від Ir на двох фазах, остання на 0

Механічна стійкість

вібрації: 6 Гн відповідно до МЕК 60068-2-6 | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7

Механічна стійкість

вібрації: 6 Гн відповідно до МЕК 60068-2-6 | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7

Механічна стійкість

вібрації: 6 Гн відповідно до МЕК 60068-2-6 | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7

Електрична міцність ізоляції

1.89 кВ на 50 Гц відповідно до МЕК 60947-1

Електрична міцність ізоляції

1.89 кВ на 50 Гц відповідно до МЕК 60947-1

Електрична міцність ізоляції

1.89 кВ на 50 Гц відповідно до МЕК 60947-1

Робоча температура навколишнього середови

-20-60 °C без заниження відповідно до МЕК 60947-4-1

Робоча температура навколишнього середови

-20-60 °C без заниження відповідно до МЕК 60947-4-1

Робоча температура навколишнього середови

-20-60 °C без заниження відповідно до МЕК 60947-4-1

Температура навколишнього повітря для збер

-60-70 °C

Температура навколишнього повітря для збер

-60-70 °C

Температура навколишнього повітря для збер

-60-70 °C

Сертифікація виробу

IEC | UL | CSA | CCC | EAC | BV | RINA | DNV-GL | LROS (Lloyds реєстр судноплавства) | ATEX INERIS | UKCA

Сертифікація виробу

IEC | UL | CSA | CCC | EAC | BV | RINA | DNV-GL | LROS (Lloyds реєстр судноплавства) | ATEX INERIS | UKCA

Сертифікація виробу

IEC | UL | CSA | CCC | EAC | BV | RINA | DNV-GL | LROS (Lloyds реєстр судноплавства) | ATEX INERIS | UKCA

Ступінь захисту

IP20 відповідно до МЕК 60529

Ступінь захисту

IP20 відповідно до МЕК 60529

Ступінь захисту

IP20 відповідно до МЕК 60529

Стандарти

МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.4 | GB/T 14048.5 | EN 50495

Стандарти

МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.4 | GB/T 14048.5 | EN 50495

Стандарти

МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.4 | GB/T 14048.5 | EN 50495

Вогнестійкість

V1 відповідно до UL 94

Вогнестійкість

V1 відповідно до UL 94

Вогнестійкість

V1 відповідно до UL 94

Кліматична стійкість

відповідно до IACS E10

Кліматична стійкість

відповідно до IACS E10

Кліматична стійкість

відповідно до IACS E10

Межі регулювання теплового захисту

30-38 А

Межі регулювання теплового захисту

30-38 А

Межі регулювання теплового захисту

30-38 А

Тип виробу або компоненту

диференціальне теплове реле перевантаження

Тип виробу або компоненту

диференціальне теплове реле перевантаження

Тип виробу або компоненту

диференціальне теплове реле перевантаження

Клас теплового перевантаження

клас 10А відповідно до МЕК 60947-4-1

Клас теплового перевантаження

клас 10А відповідно до МЕК 60947-4-1

Клас теплового перевантаження

клас 10А відповідно до МЕК 60947-4-1

Сумісність продуктів

LC1D32 | LC1D38

Сумісність продуктів

LC1D32 | LC1D38

Сумісність продуктів

LC1D32 | LC1D38

Назва пристрою

LRD

Назва пристрою

LRD

Назва пристрою

LRD

Тип мережі

ПОСТІЙНИЙ СТРУМ | змінний струм

Тип мережі

ПОСТІЙНИЙ СТРУМ | змінний струм

Тип мережі

ПОСТІЙНИЙ СТРУМ | змінний струм

Назва продукту

TeSys LRD | TeSys Deca

Назва продукту

TeSys LRD | TeSys Deca

Назва продукту

TeSys LRD | TeSys Deca

Область застосування реле

захист двигуна

Область застосування реле

захист двигуна

Область застосування реле

захист двигуна
