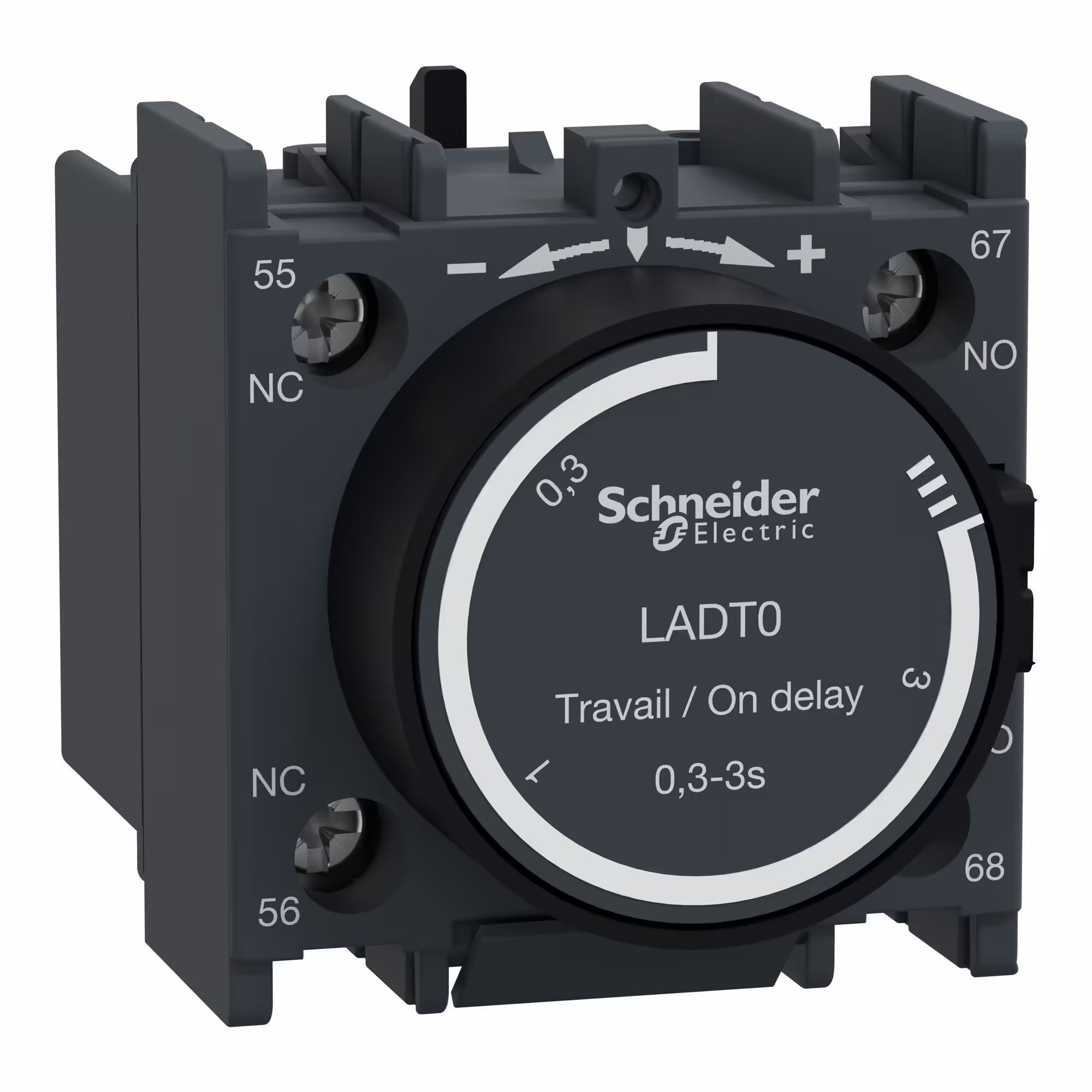

LADT0 ДОДАТ.КОНТ.БЛОК З ВИТРИМКОЮ ЧАСУ

Діапазон затримки часу

0.3...3 с

[Ue] номінальна робоча напруга

690 В змінний струм 25...400 Гц

Тип виробу або компоненту

блок допоміжних контактів затримки часу

Місце встановлення

передня частина

Назва продукту

TeSys Deca

Сумісність серії

TeSys Deca CAD | TeSys Deca LC1D | TeSys F LC1F | TeSys F CR1F

Виконання допоміжних контактів

затримка в часі

Тип таймера

затримка вимкнення

Компонування полюсного контакту

1 NO + 1 NC

[Ith] умовний тепловий струм у відкритому вик

10 А (на 60 °C)

Опір ізоляції

> 10 МОм

Допустиме короткочасне навантаження

100 А на <60 °C 1 с | 120 А на <60 °C 500 мс | 140 А на <60 °C 100 мс

Номінальна вмикаюча здатність [Irms]

140 А на <= 690 В змінний струм відповідно до МЕК 60947-5-1 | 250 А на <= 690 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1

Час не перекриття контактів

1.5 мс при знеструмленні відсутність перекриття між NC та NO контактами | 1.5 мс при ввімкненні живлення відсутність перекриття між NC та NO контактами

Момент затягування

1.7 Н.м - з викруткою плоский Ø 6 мм | 1.7 Н.м - з викруткою Philips № 2 | 1.7 Н.м - з викруткою хрестоподібний № 2

Мінімальна напруга перемикання

17 В

Мінімальний струм перемикання

5 мА

Механічна зносостійкість

5 мільйонів циклів

[Ie] номінальний робочий струм

6 А на 120 В AC-15 | 1.04 А на 690 В AC-15 | 0.55 А на 125 В DC-13 | 0.1 А на 600 В DC-13

[Ui] номінальна напруга ізоляції

690 В відповідно до МЕК 60947-5-1 | 600 В відповідно до UL 60947-5-1 | 600 В відповідно до CSA C22.2 № 60947-5-1

Код УКТЗЕД

8536309000

Штрих-код

b3389110385021

Тип захисту

gG запобіжник 10 А

Колір

темно-сірий

Екранований термінал

відсутній

Висота над рівнем моря

3000 m

Робоча температура навколишнього середови

-40-70 °C

Ширина

44 мм

Висота

48 мм

Температура навколишнього повітря для збер

-60-80 °C

Глибина

61 мм

Сертифікація виробу

IECEE CB Scheme | UL | CSA | CCC | EAC | UKCA

Ступінь захисту

IP20 відповідно до МЕК 60529

Характеристики зовнішнього середовища

нормальне середовище

Захисна обробка

TH відповідно до МЕК 60068

Стандарти

UL 60947-5-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.5
