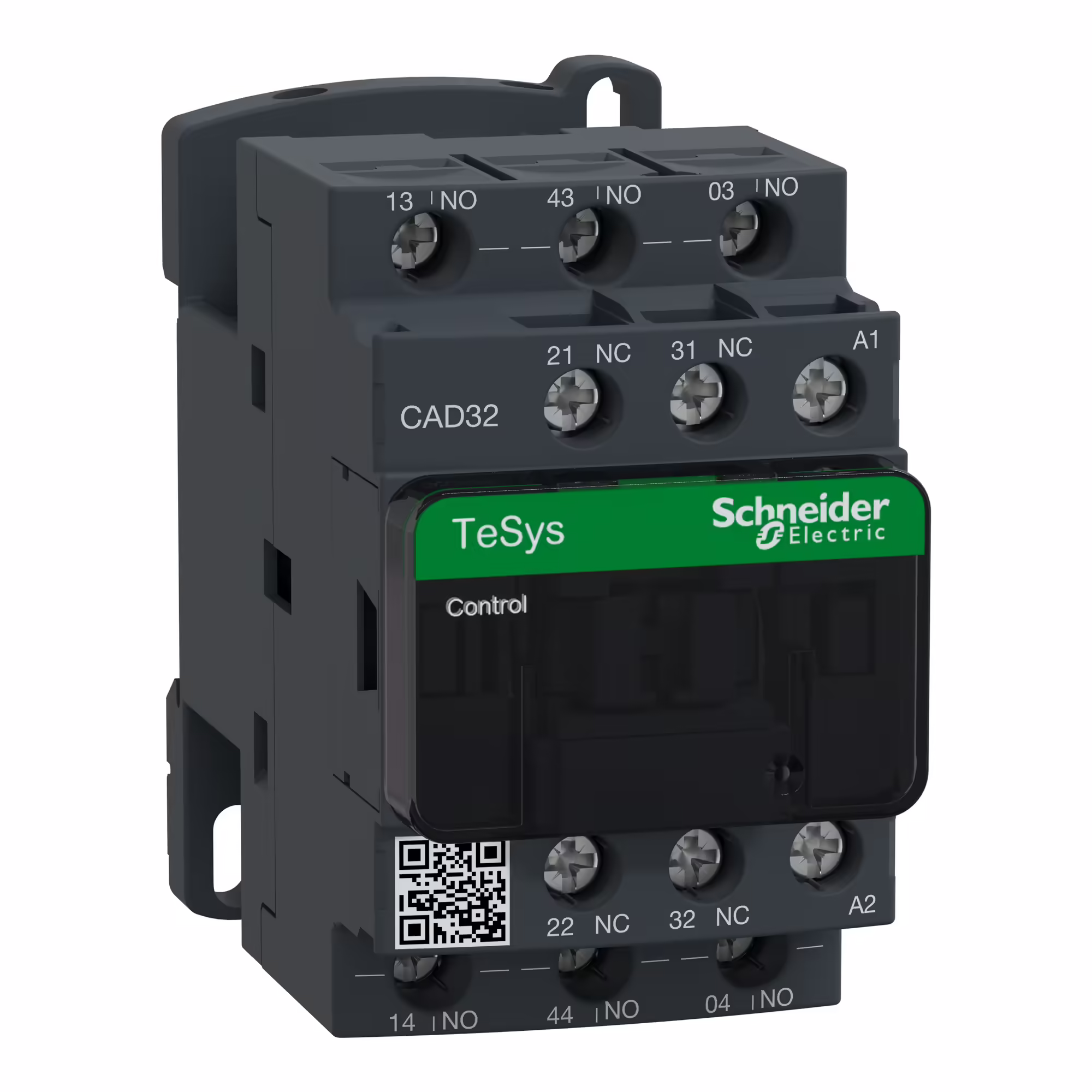

CAD32M7 ПРОМІЖНЕ РЕЛЕ.220B 50/50Гц

Висота над рівнем моря

0...3000 m

Маса нетто

0.58 кг

Робоча температура навколишнього середови

-40-60 °C | 60-70 °C зі зниженням

Ширина

45 мм

Температура навколишнього повітря для збер

-60-80 °C

Висота

77 мм

Глибина

84 мм

Сертифікація виробу

CB | CCC | UL | CSA | EAC | CE | UKCA

Ступінь захисту

IP2x Передня панель відповідно до VDE 0106

Стандарти

МЕК 60947-5-1 | GB/T 14048.5 | UL 60947-5-1 | CSA C22.2 № 60947-5-1 | JIS C8201-5-1

Захисна обробка

TH відповідно до МЕК 60068

Межі напруги ланцюга керування

0.3...0.6 Uc (-40-70 °C):випадання змінний струм 50/60 Гц | 0.8...1.1 Uc (-40-60 °C):робочий змінний струм 50 Гц | 0.85...1.1 Uc (-40-60 °C):робочий змінний струм 60 Гц | 1...1.1 Uc (60-70 °C):робочий змінний струм 50/60 Гц

Номінальний струм запобіжника

10 А gG відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А (на 60 °C)

Опір ізоляції

> 10 МОм

[Icw] номінальний короткочасно допустимий ст

100 А - 1 с | 120 А - 500 мс | 140 А - 100 мс

Момент затягування

1.2 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | 1.2 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | 1.2 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2

Робочий час

12...22 мс котушка під напругою і замикання НЗ | 4...12 мс знеструмлення котушки і розмикання НЗ | 4...19 мс Увімкнення котушки та розмикання НЗ | 6...17 мс знеструмлення котушки та замикання ЧР

Номінальна вмикаюча здатність [Irms]

140 А змінний струм відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1

Час не перекриття контактів

1.5 мс при ввімкненні живлення між NC та NO контактом | 1.5 мс при знеструмленні між NC та NO контактом

Мінімальна напруга перемикання

17 В

Максимальна робоча швидкість

180 цикл/хв

Компонування полюсного контакту

3 NO + 2 NC

Механічна зносостійкість

30 мільйонів циклів

Мінімальний струм перемикання

5 мА

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947

[Ui] номінальна напруга ізоляції

600 В UL сертифікований | 600 В CSA сертифікований | 690 В відповідно до МЕК 60947-5-1

Пускова потужність [ВА]

70-70 В·А 50 Гц (на 20 °C)

Утримувана споживана потужність [ВА]

8-8 В·А 50 Гц (на 20 °C)

Код УКТЗЕД

8536490090

Штрих-код

b3389110401424

Монтажна опора

пластина | рейка

Код сумісності

САПР

Тип схеми керування

Змінний струм на 50/60 Гц

[Uc] напруга схеми керування

220 В Змінний струм 50/60 Гц

[Ue] номінальна робоча напруга

<= 690 В змінний струм 25...400 Гц

Назва пристрою

CAD

Категорія застосування

DC-13 | AC-14 | AC-15

Тип виробу або компоненту

реле управління

Застосування контактора

схема управління

Назва продукту

TeSys CAD
