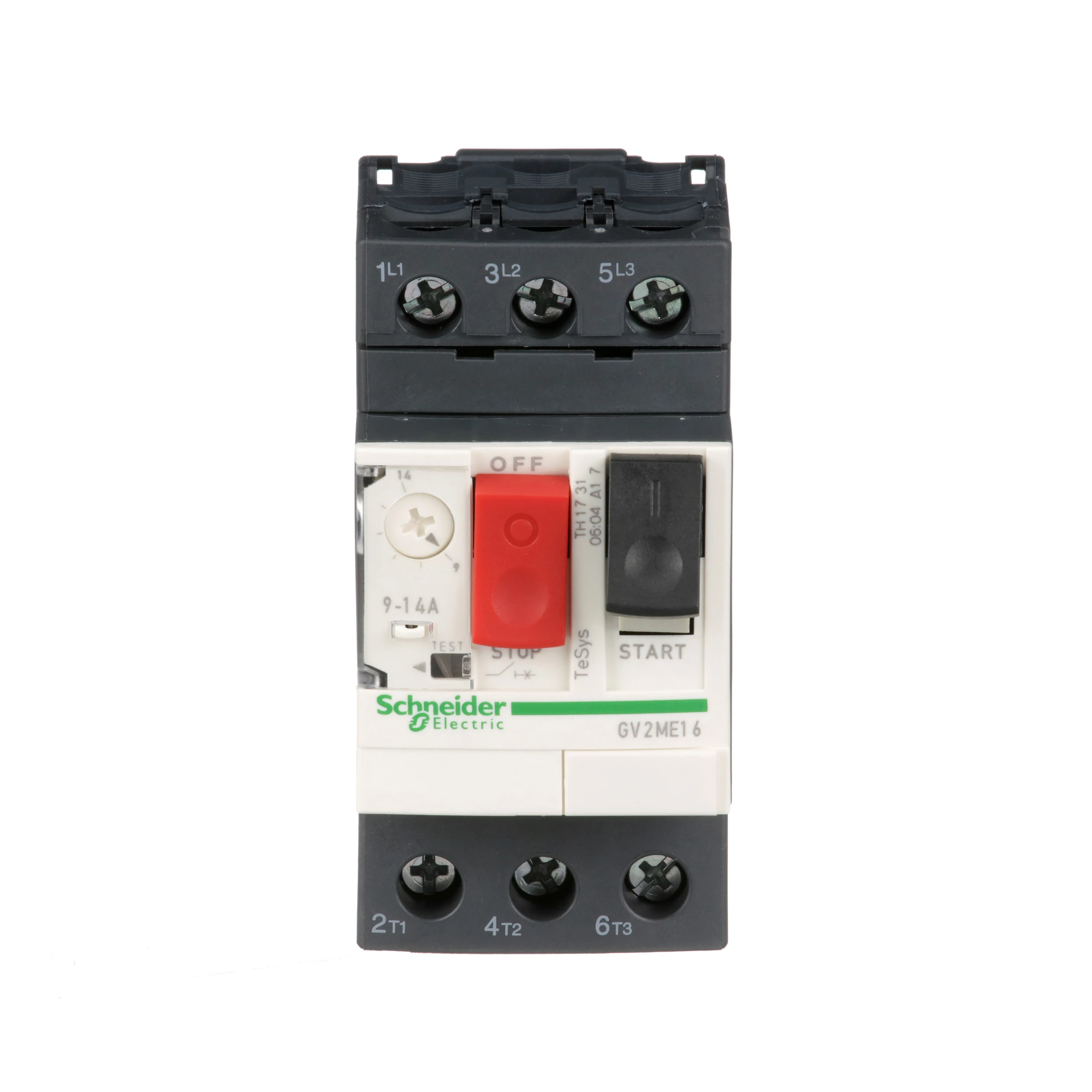

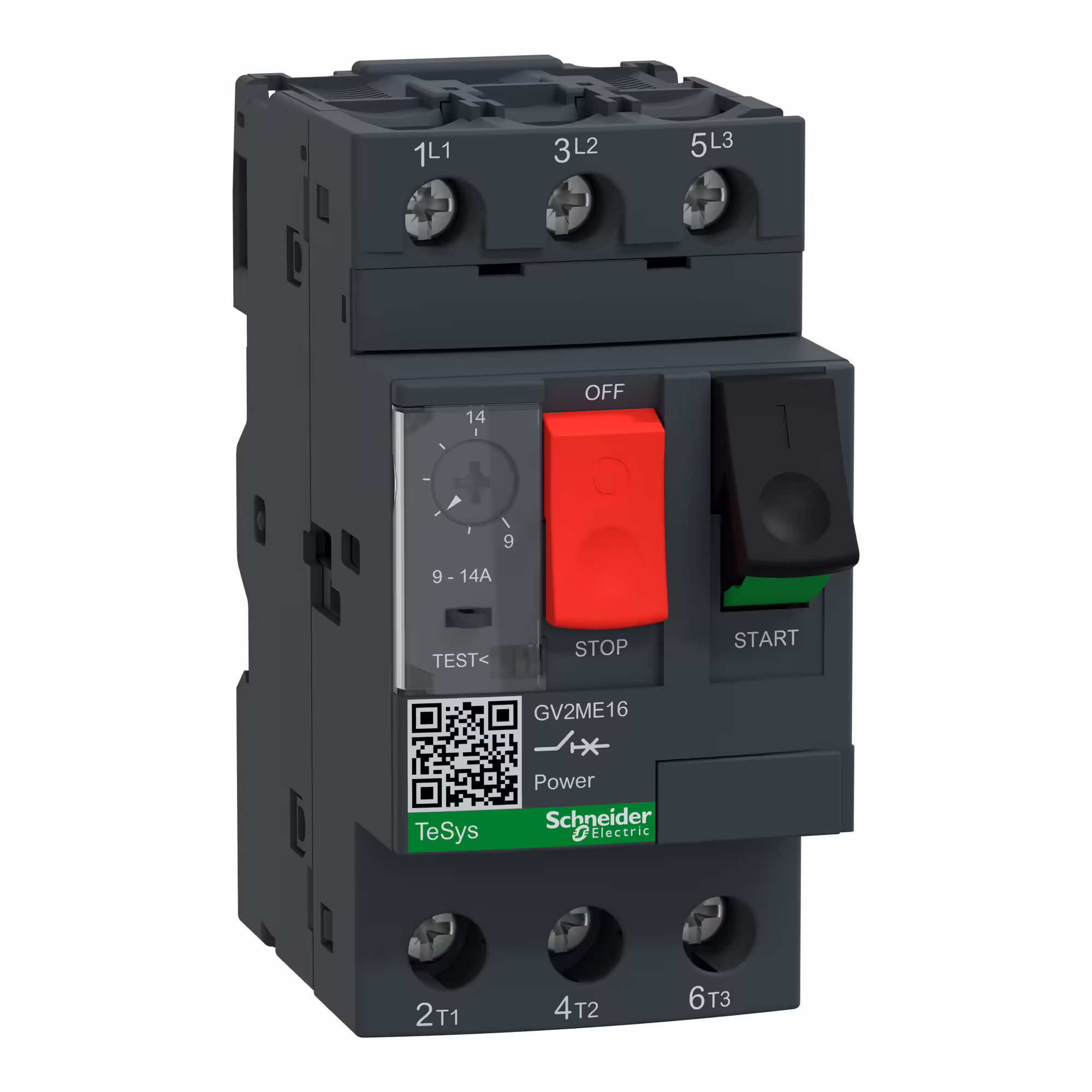

GV2ME16 АВТ.ВИМИКАЧ 9-14
Автоматичний вимикач TeSys GV, 3 полюси (3P), 14 A/690 В, для 3-фазних двигунів 5,5 кВт при 400 В. Він забезпечує термомагнітний захист із температурн...
Каталог
ОБЛАДНАННЯ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯЯ
Управління електродвигунами
Автомати захисту двигунів
GV2ME16 АВТ.ВИМИКАЧ 9-14
GV2ME16 АВТ.ВИМИКАЧ 9-14
Характеристики
Опис полюсів
3P
[Ue] номінальна робоча напруга
690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Тип виробу або компоненту
автоматичний вимикач двигуна
Тип виробу або компоненту
автоматичний вимикач двигуна
Назва пристрою
GV2ME
Назва пристрою
GV2ME
Категорія застосування
категорія A відповідно до МЕК 60947-2 | AC-3 відповідно до МЕК 60947-4-1 | AC-3e відповідно до МЕК 60947-4-1
Технологія розчеплювача
Тепломагнітний
Усі характеристики
Консультація менеджера
+38 050 351 29 143 349,63 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Автоматичний вимикач TeSys GV, 3 полюси (3P), 14 A/690 В, для 3-фазних двигунів 5,5 кВт при 400 В. Він забезпечує термомагнітний захист із температурним діапазоном налаштувань 9-14 A, магнітне відключення при 13xIn, високу відключаючу здатність Icu 15 кА при 400 В. підключення здійснюється за допомогою гвинтових клем. Управління запуском/зупинкою за допомогою відповідної кнопки гарантовано на 100 000 циклів AC-3. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine, ATEX), відповідає вимогам Green Premium (RoHS/REACh).
Додаткова інформація
Маса нетто
0.26 кг
Механічна зносостійкість
100000 циклів
Механічна зносостійкість
100000 циклів
Електрична зносостійкість
100000 циклів для AC-3 на 415 В In | 100000 циклів для AC-3e на 415 В In
Електрична зносостійкість
100000 циклів для AC-3 на 415 В In | 100000 циклів для AC-3e на 415 В In
[In] номінальний струм
14 А
[In] номінальний струм
14 А
[Ith] умовний тепловий струм у відкритому вик
14 А відповідно до МЕК 60947-4-1
[Ith] умовний тепловий струм у відкритому вик
14 А відповідно до МЕК 60947-4-1
Момент затягування
1.7 Н.м - на Гвинтовий затискач
Момент затягування
1.7 Н.м - на Гвинтовий затискач
Струм спрацьовування електромагнітного ро
170-170 А
Струм спрацьовування електромагнітного ро
170-170 А
Максимальна робоча швидкість
25 цикл/год
Максимальна робоча швидкість
25 цикл/год
Розсіювана потужність на полюс
2.5 В
Розсіювана потужність на полюс
2.5 В
Опис полюсів
3P
Ширина
45 мм
Частота мережі
50/60 Гц відповідно до МЕК 60947-4-1
Частота мережі
50/60 Гц відповідно до МЕК 60947-4-1
Потужність двигуна [кВт]
5.5-5.5 кВт на 400/415 В змінний струм 50/60 Гц | 7.5-7.5 кВт на 500 В змінний струм 50/60 Гц | 9-9 кВт на 690 В змінний струм 50/60 Гц | 11-11 кВт на 690 В змінний струм 50/60 Гц
Потужність двигуна [кВт]
5.5-5.5 кВт на 400/415 В змінний струм 50/60 Гц | 7.5-7.5 кВт на 500 В змінний струм 50/60 Гц | 9-9 кВт на 690 В змінний струм 50/60 Гц | 11-11 кВт на 690 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру
6 кВ відповідно до МЕК 60947-2
[Uimp] номінальна імпульсна витримувана напру
6 кВ відповідно до МЕК 60947-2
[Ue] номінальна робоча напруга
690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Ui] номінальна напруга ізоляції
690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Ui] номінальна напруга ізоляції
690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Глибина
78.5 мм
Код УКТЗЕД
8536201000
Код УКТЗЕД
8536201000
Висота
89 мм
Межі регулювання теплового захисту
9-14 А відповідно до МЕК 60947-4-1
Межі регулювання теплового захисту
9-14 А відповідно до МЕК 60947-4-1
Штрих-код
b3389110343175
Штрих-код
b3389110343175
Номінальний режим експлуатації
безперервний відповідно до МЕК 60947-4-1
Номінальний режим експлуатації
безперервний відповідно до МЕК 60947-4-1
Код сумісності
GV2ME
Код сумісності
GV2ME
Категорія застосування
категорія A відповідно до МЕК 60947-2 | AC-3 відповідно до МЕК 60947-4-1 | AC-3e відповідно до МЕК 60947-4-1
Тип керування
Кнопковий вимикач
Тип керування
Кнопковий вимикач
Спосіб кріплення
симетрична din-рейка 35 мм затискний | панель прикручений (з перехідною пластиною)
Спосіб кріплення
симетрична din-рейка 35 мм затискний | панель прикручений (з перехідною пластиною)
Відповідність вимогам по ізоляції
Так відповідно до МЕК 60947-1 § 7-1-6
Відповідність вимогам по ізоляції
Так відповідно до МЕК 60947-1 § 7-1-6
Чутливість до розриву фази
так відповідно до МЕК 60947-4-1
Чутливість до розриву фази
так відповідно до МЕК 60947-4-1
Колір
темно-сірий
Колір
темно-сірий
Механічна стійкість
удари: 30 Гн за 11 мс | вібрації: 5 Гн, 5...150 Гц
Прямий роз'єм
відсутній
Прямий роз'єм
відсутній
Тип мережі
змінний струм
Тип мережі
змінний струм
Навколишнє середовище
Маса нетто
0.26 кг
Робоча температура навколишнього середови
-20-60 °C
Робоча температура навколишнього середови
-20-60 °C
Висота над рівнем моря
2000 m
Висота над рівнем моря
2000 m
Температура навколишнього повітря для збер
-40-80 °C
Температура навколишнього повітря для збер
-40-80 °C
Ширина
45 мм
Глибина
78.5 мм
Висота
89 мм
Вогнестійкість
960 °C відповідно до МЕК 60695-2-11
Вогнестійкість
960 °C відповідно до МЕК 60695-2-11
Сертифікація виробу
CCC | UL | CSA | EAC | ATEX | LROS (Lloyds реєстр судноплавства) | BV | RINA | DNV-GL | UKCA
Сертифікація виробу
CCC | UL | CSA | EAC | ATEX | LROS (Lloyds реєстр судноплавства) | BV | RINA | DNV-GL | UKCA
Ступінь ударозахисту
IK04
Ступінь ударозахисту
IK04
Ступінь захисту
IP20 відповідно до МЕК 60529
Ступінь захисту
IP20 відповідно до МЕК 60529
Стандарти
МЕК 60947-2 | МЕК 60947-4-1
Стандарти
МЕК 60947-2 | МЕК 60947-4-1
Механічна стійкість
удари: 30 Гн за 11 мс | вібрації: 5 Гн, 5...150 Гц
Кліматична стійкість
відповідно до IACS E10
Кліматична стійкість
відповідно до IACS E10
Головна
Опис полюсів
3P
[Ue] номінальна робоча напруга
690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Тип виробу або компоненту
автоматичний вимикач двигуна
Тип виробу або компоненту
автоматичний вимикач двигуна
Назва пристрою
GV2ME
Назва пристрою
GV2ME
Категорія застосування
категорія A відповідно до МЕК 60947-2 | AC-3 відповідно до МЕК 60947-4-1 | AC-3e відповідно до МЕК 60947-4-1
Технологія розчеплювача
Тепломагнітний
Технологія розчеплювача
Тепломагнітний
Назва продукту
TeSys GV2 | TeSys Deca
Назва продукту
TeSys GV2 | TeSys Deca
Область застосування продукту
захист двигуна
Область застосування продукту
захист двигуна
-
