Каталог ОБЛАДНАННЯ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯЯ Контролери та панелі оператора Програмовані реле

Програмовані реле

Фільтри

Ціна

Від

До

Напруга дискретного входу

100...240 В ЗМІННИЙ СТРУМ

24 В постійна напруга

Механічна зносостійкість

10000000 циклів для релейний вихід

Граничний рівень напруги (стан 1)

>= 15 В для I1...IA та IH...IR дискретні вхідні ланцюги | >= 15 В для IB...IG використовується як дискретний вхідний ланцюг

>= 79 В для дискретний вхід

Поточний стан 1 гарантовано

>= 0.17 мА (дискретний вхід)

>= 1.2 мА (IB...IG використовується як дискретний вхідний ланцюг) | >= 2.2 мА (I1...IA та IH...IR дискретні вхідні ланцюги)

Струм дискретного входу

0.6 мА

4 мА

Частота мережі живлення

50/60 Гц

Тип захисту

від інверсії клем (команди керування не виконуються)

Поточний стан 0 гарантовано

<= 0.5 мА (IB...IG використовується як дискретний вхідний ланцюг) | <= 0.75 мА (I1...IA та IH...IR дискретні вхідні ланцюги)

<= 0.5 мА (дискретний вхід)

Граничний рівень напруги (стан 0)

<= 40 В для дискретний вхід

<= 5 В для I1...IA та IH...IR дискретні вхідні ланцюги | <= 5 В для IB...IG використовується як дискретний вхідний ланцюг

Годинник

Термін резервного зберігання даних

10 років на 25 °C

Комутаційна здатність [мА]

>= 10 мА на 12 В (релейний вихід)

Тип контакту та з'єднання

нормально відкритий для релейний вихід

Тривалість циклу

6-90 мс

Категорія перенапруги

ІІІ відповідно до МЕК 60664-1

[Uimp] номінальна імпульсна витримувана напру

4 кВ відповідно до МЕК 60947-1 та МЕК 60664-1

Кількість виходів

10 релейний

Режим підключення проводів

2 або 4 дроти

Парність

ні | непарний | парний

Кадр даних

RTU | ASCII

Швидкість передачі

1200 бод | 9600 бод | 38400 бод | 19200 бод | 57600 бод | 28800 бод | 2400 бод | 4800 бод

Межі вихідної напруги

24...250 В Змінний струм (релейний вихід) | 5...30 В постійний струм (релейний вихід)

5...30 В постійний струм (релейний вихід) | 24...250 В Змінний струм

Розсіювана потужність [Вт]

10 В з подовжувачами | 6 В без подовжувача

Частоту чисельних подій

1 кГц для дискретний вхід

Сумісність входу

3-провідні датчики наближення PNP для дискретний вхід

Тип дискретного входу

резистивний

Стійкість до коротких переривів споживання

1 мс

10 мс

Робоча частота [Гц]

0.1 Гц (при Ie) для релейний вихід | 10 Гц (Режим холостого ходу) для релейний вихід

Частота дискретного входу

47...53 Гц | 57...63 Гц

Кількість ліній схеми керування

0-500 з FBD програмування | 0-240 з драбина програмування

Вихідний тепловий струм

5 А на 2 виходи для релейний вихід | 8 А на 8 виходів для релейний вихід

Максимальний струм джерела живлення

100 мА на 100 В (без подовжувача) | 50 мА на 240 В (без подовжувача) | 60 мА на 240 В (з подовжувачами) | 80 мА на 100 В (з подовжувачами)

190 мА (без подовжувача) | 300 мА (з подовжувачами)

Місцева сигналізація

для зв'язок 1 СВІТЛОДІОД | для Живлення увімкнено 1 СВІТЛОДІОД

Час реакції

10 мс (Від рівня 0 до рівня 1) для релейний вихід | 5 мс (зі стану 1 в стан 0) для релейний вихід

Споживана потужність [ВА]

12 В·А без подовжувача | 17 В·А з подовжувачами

Відхилення ходу годинника

12 хв/рік на 0-55 °C | 6 с/місяць на 25-25 °C

Кількість дискретних входів

16 відповідно до МЕК 61131-2 Тип 1

Напруга ізоляції

1780 В

Межі напруги живлення

19.2-30 В

85-264 В

Локальний дисплей

[Us] номінальна напруга живлення

100...240 В

24 В

Відповідність

пам'ять програми при кожному вмиканні

Максимальна допустима напруга

30 V для ланцюг аналогового входу

Стабільність та повторюваність характерис

+/- 2 % на 55 °C для ланцюг аналогового входу

Пхибка перетворення

+/- 5 % на 25 °C для ланцюг аналогового входу | +/- 6.2 % на 55 °C для ланцюг аналогового входу

Вхідний повний опір

12 кОм для IB...IG використовується як аналоговий вхідний ланцюг | 12 кОм для IB...IG використовується як дискретний вхідний ланцюг | 7.4 кОм для I1...IA та IH...IR дискретні вхідні ланцюги

18 кОм, вхідний діапазон: 0...10 В для ланцюг аналогового входу | 247 Ом, вхідний діапазон: 0...20 мА для ланцюг аналогового входу

350 кОм для дискретний вхід

Значення молодшого біта

0.15 °C, - 25...125 °C для ланцюг аналогового входу | 20 мкА, 0...20 мА для ланцюг аналогового входу | 9,8 мВ, 0...10 В для ланцюг аналогового входу | 9,8 мВ, 0...10 В для Аналоговий вихід

39 мВ для ланцюг аналогового входу

Роздільна здатність аналогового входу

10 біт на вхідному діапазоні

8 біт

Тип датчика температури

NTC 10k на 25 °C | NTC 1000k на 25 °C | KTY81 210/220/221/222/250 | Pt 500

Pt 100, 3-провідний відповідно до МЕК 751

Момент затягування

0.5 Н.м

Захист від короткого замикання

з Аналоговий вихід

Кількість аналогових виходів

Тип аналогового входу

режим синфазного сигналу

Діапазон аналогового входу

0...10 В | 0...20 мА | -25...125 °C

0...10 В | 0...24 В

Тип електричного навантаження

резистивний навантаження для Аналоговий вихід

[Imp] максимальний довготривалий струм

30 мА для ланцюг аналогового входу

Захист від зворотної полярності

ланцюг аналогового входу: з

Кількість аналогових входів

Роздільна здатність аналогового виходу

10 біт на вихідному діапазоні

Маса нетто

0.11 кг

0.4 кг

Діапазон аналогового виходу

0...10 В

Максимальний струм навантаження

10 мА для Аналоговий вихід

Штрих-код

b3389110549980

b3389110550009

b3389110840339

b3389119203968

Відносна вологість

95-95 % без конденсату або капання води

Мова програмування

FBD | драбина

Сумісність продуктів

всі модулі з живленням 24 В SR3 B...BD

Підтримка комунікаційного порту

RS485

Кількість адрес

1-247

Протокол порту обміну даними

Modbus

Електричне з'єднання

1 з'єднувач RJ45

Ступінь захисту

IP20 відповідно до МЕК 60529 (клемна колодка) | IP40 відповідно до МЕК 60529 (передня панель)

Робоча температура навколишнього середови

-20-40 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 | -20-55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2

-20-40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 | -20-55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2

Стандарти

МЕК 61000-4-12 | МЕК 60068-2-27 Ea | МЕК 60068-2-6 Fc | МЕК 61000-4-6 рівень 3 | МЕК 61000-4-5 | МЕК 61000-4-11 | МЕК 61000-4-3 | МЕК 61000-4-2 рівень 3 | МЕК 61000-4-4 рівень 3

МЕК 61000-4-12 | МЕК 61000-4-5 | МЕК 61000-4-3 | МЕК 61000-4-4 рівень 3 | МЕК 61000-4-6 рівень 3 | МЕК 61000-4-2 рівень 3 | МЕК 60068-2-6 Fc | МЕК 61000-4-11 | МЕК 60068-2-27 Ea

МЕК 61000-4-2 рівень 3 | МЕК 61000-4-5 | МЕК 61000-4-6 рівень 3 | МЕК 61000-4-11 | МЕК 61000-4-3 | МЕК 60068-2-27 Ea | МЕК 61000-4-12 | МЕК 60068-2-6 Fc | МЕК 61000-4-4 рівень 3

Сертифікація виробу

GL | C-Tick | CSA | UL | GOST

GOST | CSA | GL | C-Tick | UL

GOST | GL | CSA | UL | C-Tick

GOST | UL | C-Tick | CSA

Код УКТЗЕД

8517620000

8536419090

8536490090

8538909100

Температура навколишнього повітря для збер

-40-70 °C

Ступінь забруднення

2 відповідно до МЕК 61131-2

Обурення випромінюване/провідне

клас B відповідно до EN 55022-11 група 1

клас B відповідно до МЕК 55022-11 Група 1

Висота над рівнем моря

2000 m

Максимальна висота перенесення

3048 м

Серія продукту

Zelio Logic

Тип виробу або компоненту

Підлеглий модуль зв'язку Modbus

модуль розширення аналогового вводу/виводу

модульне інтелектуальне реле

Робоча відстань

10 m between stations, with screened cable (sensor not isolated) для ланцюг аналогового входу

10 m з екранованим кабелем для ланцюг аналогового входу | 10 m з екранованим кабелем для Аналоговий вихід

Час перетворення

час циклу інтелектуального реле для ланцюг аналогового входу

час циклу інтелектуального реле для ланцюг аналогового входу | час циклу інтелектуального реле для Аналоговий вихід

Завантаження...

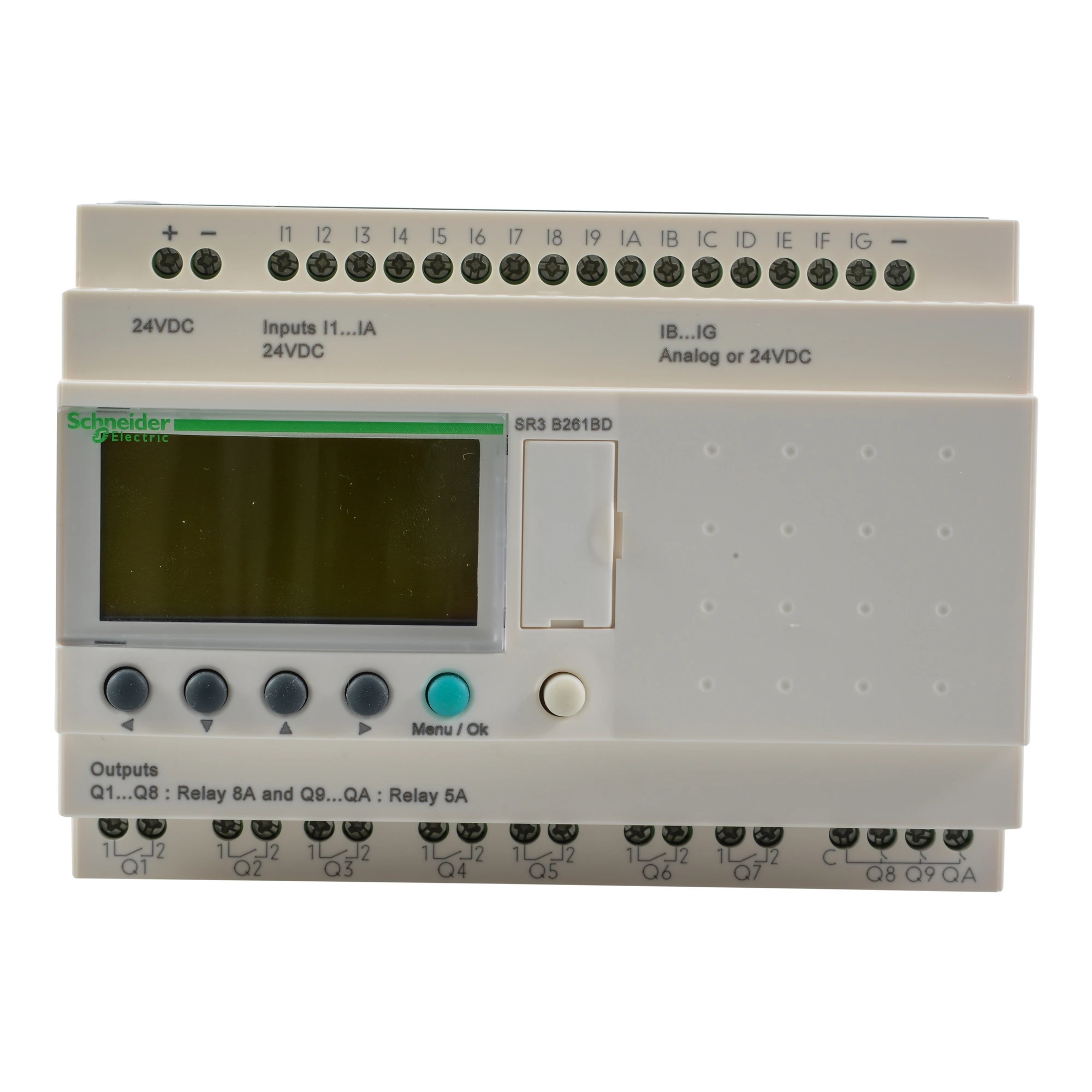

SR3B261BD ІНТЕЛЕКТ.РЕЛЕ 26ВХ/ВИХ, =24В ДИСПЛ+ГОД.

Код: SR3B261BD

Програмовані реле

SR3B261BD ІНТЕЛЕКТ.РЕЛЕ 26ВХ/ВИХ, =24В ДИСПЛ+ГОД.

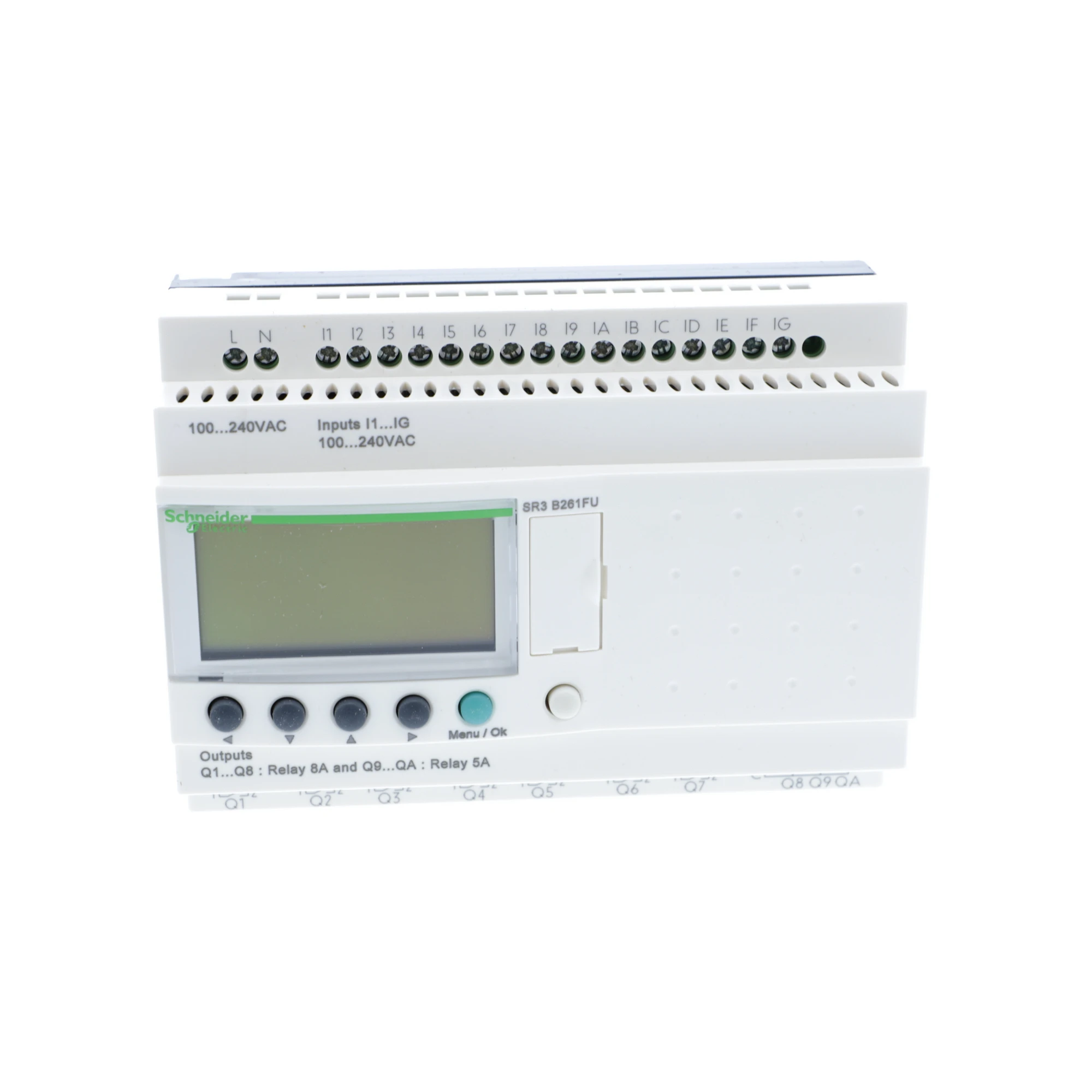

SR3B261FU ІНТЕЛЕКТ.РЕЛЕ 26ВХ/ВИХ,~240В ДИСПЛ+ГОД

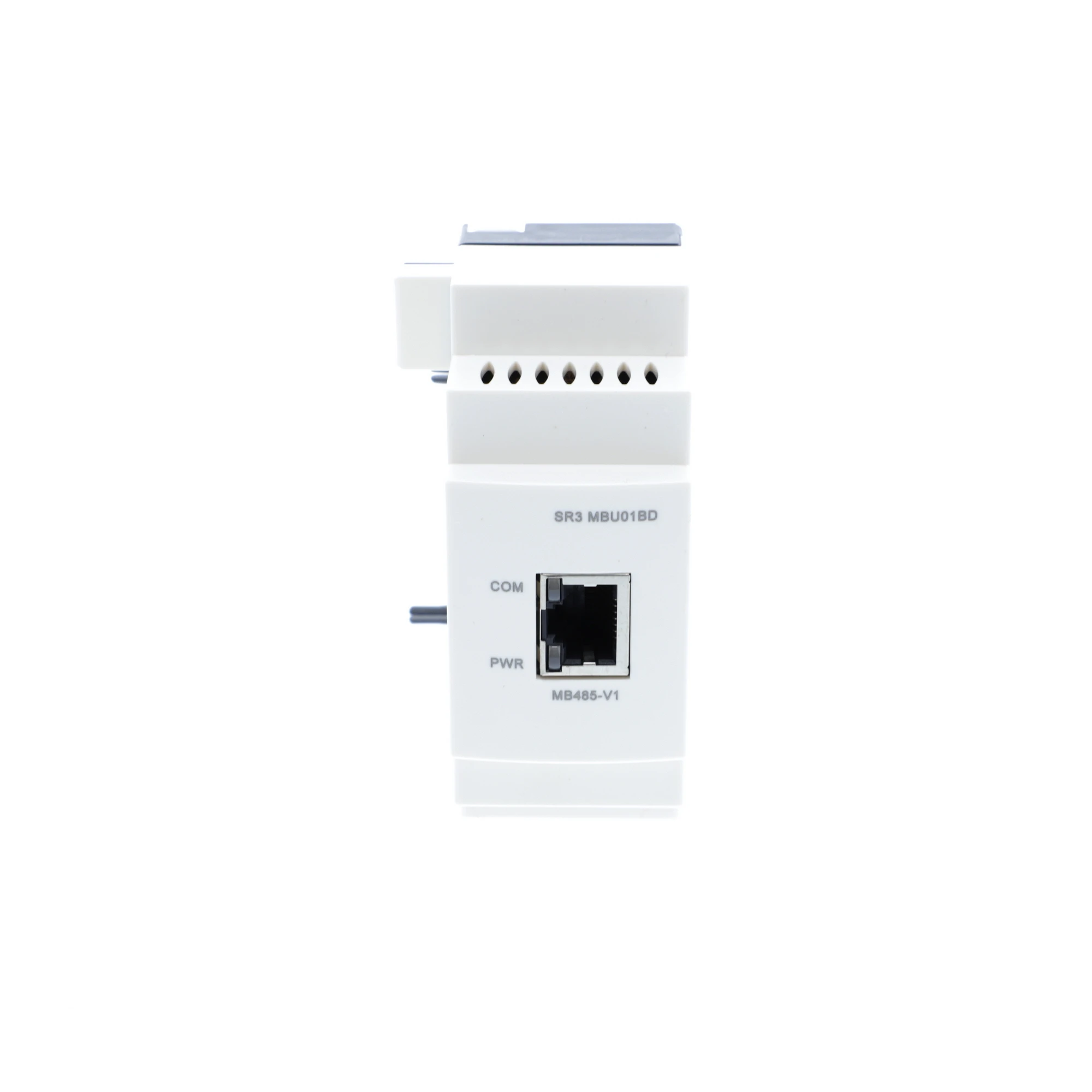

SR3MBU01BD КОМУНІКАЦІЙНИЙ МОДУЛЬ MODBUS

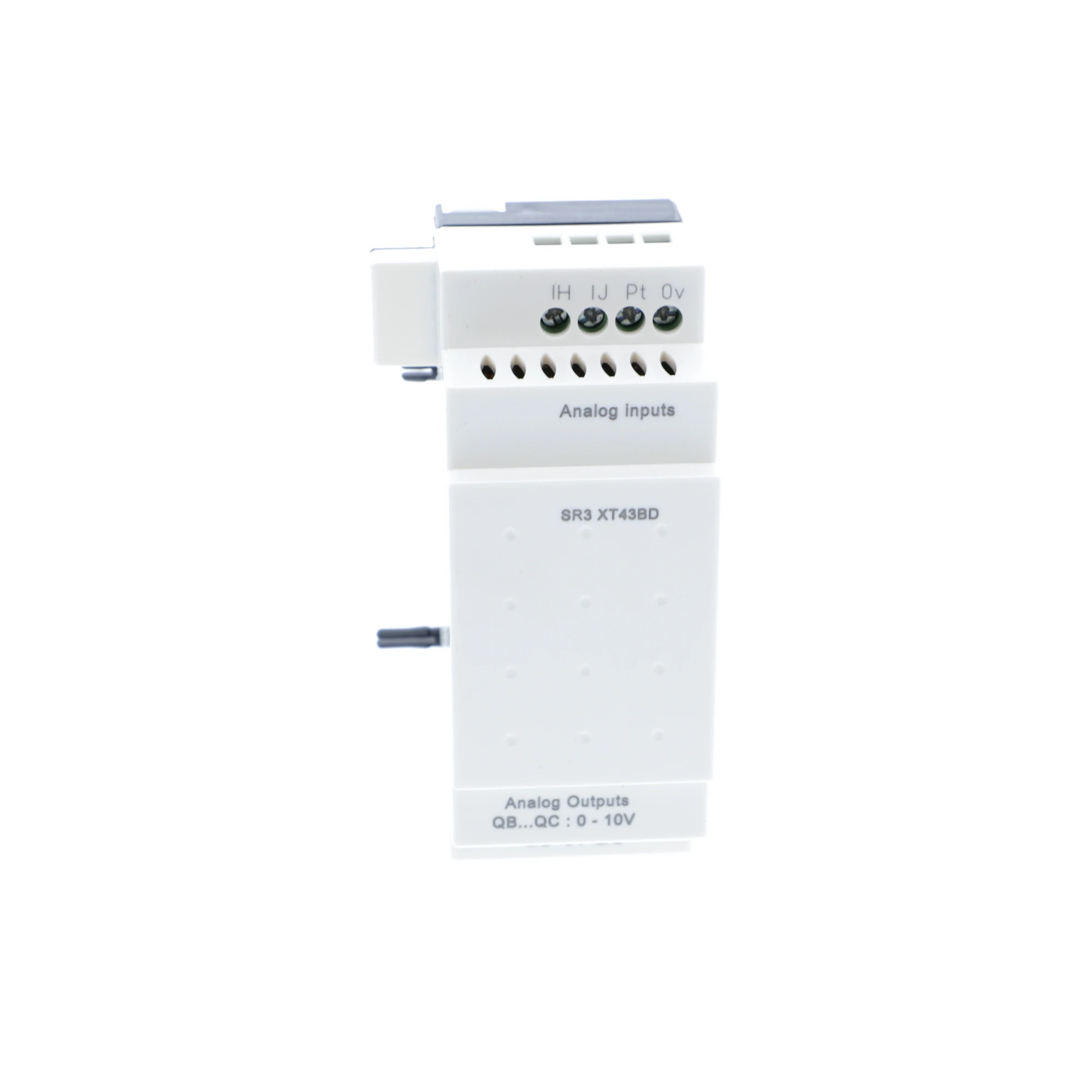

SR3XT43BD МОДУЛЬ АНАЛОГОВИХ ВХОДІВ
