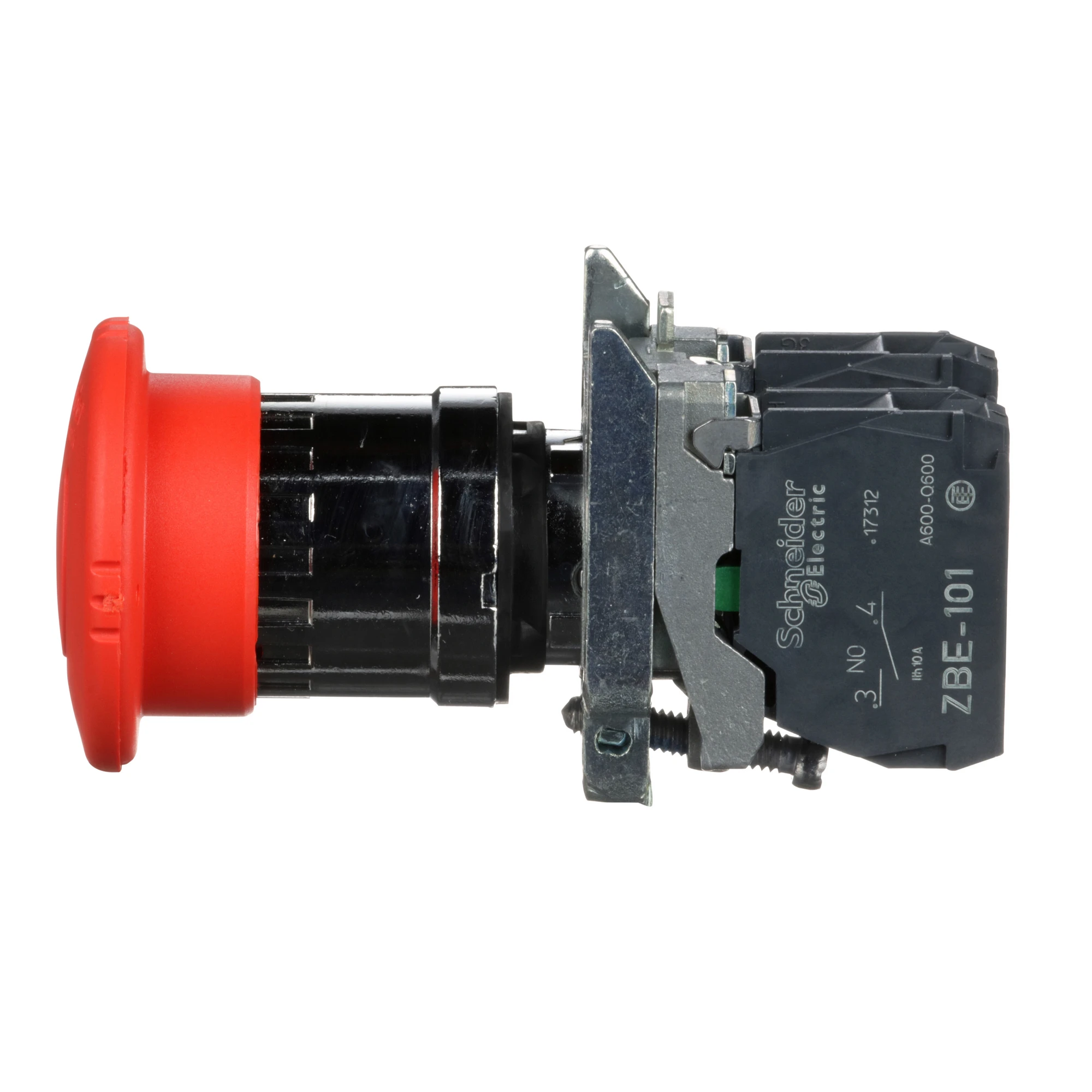

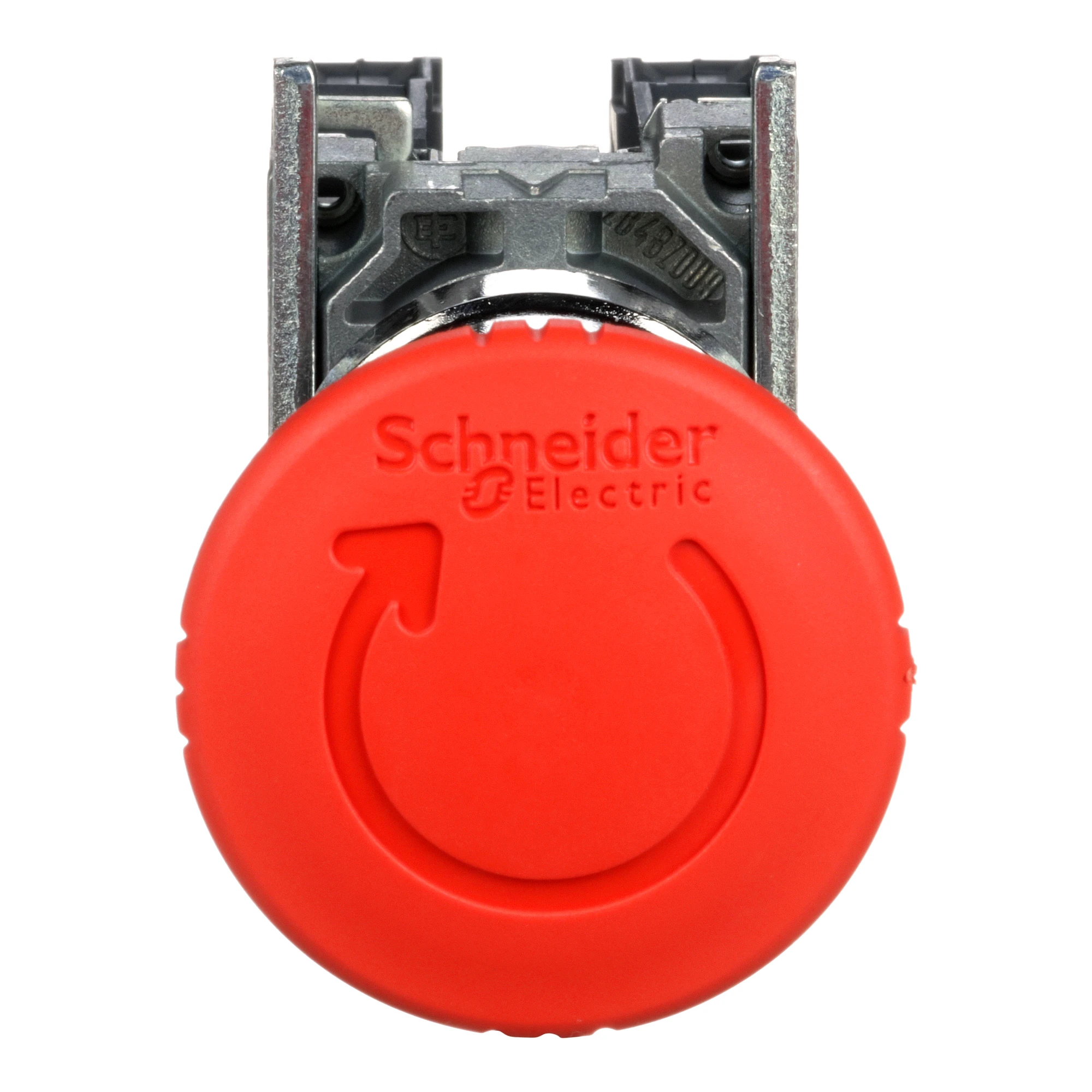

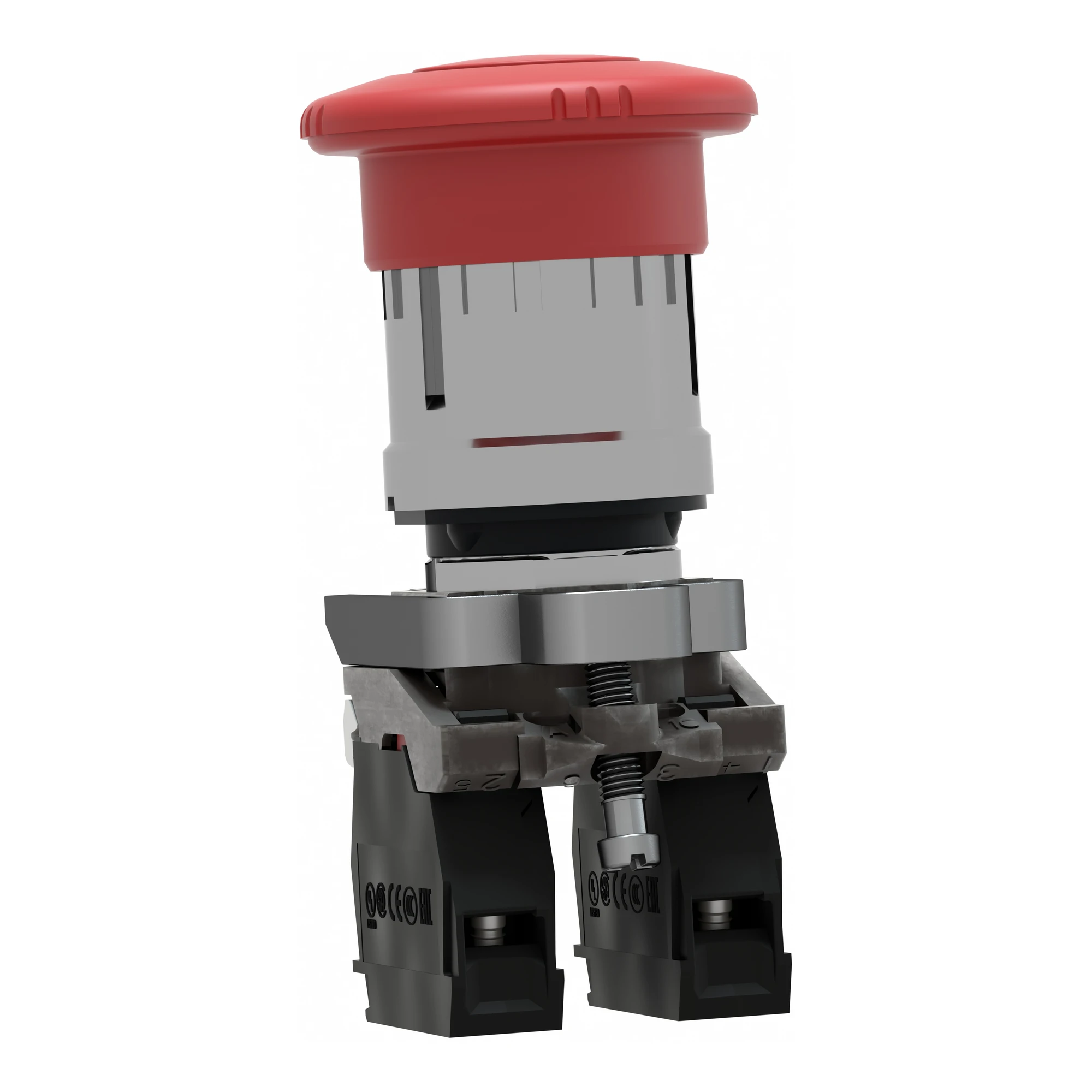

XB4BS8445 КНОПКА АВАРІЙНОГО ЗУПИНУ

Маса нетто

0.13 кг

Маса нетто

0.13 кг

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Опис клем ISO n°1

(13-14)NO

Опис клем ISO n°1

(13-14)NO

Робочий хід

1.5 мм (NC зі зміною електричного стану) | 2.6 мм (НЕ змінює електричний стан) | 4.3 мм (загальний хід)

Робочий хід

1.5 мм (NC зі зміною електричного стану) | 2.6 мм (НЕ змінює електричний стан) | 4.3 мм (загальний хід)

Механічна зносостійкість

300000 циклів

Механічна зносостійкість

300000 циклів

Ширина

40 мм

Ширина

40 мм

Зусилля спрацювання

44 Н

Зусилля спрацювання

44 Н

Висота

47 мм

Висота

47 мм

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Глибина

82 мм

Глибина

82 мм

Код УКТЗЕД

8536508000

Код УКТЗЕД

8536508000

Штрих-код

b3389110887051

Штрих-код

b3389110887051

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Кастомізується

ні | 0

Кастомізується

ні | 0

Матеріал контакту

срібний сплав (Ag/Ni)

Матеріал контакту

срібний сплав (Ag/Ni)

Використання контатів

стандартні контакти

Використання контатів

стандартні контакти

Код сумісності

XB4

Код сумісності

XB4

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Примусове розмикання

з відповідно до МЕК 60947-5-1 додаток K

Примусове розмикання

з відповідно до МЕК 60947-5-1 додаток K

Продаж неподільною кількістю

1

Продаж неподільною кількістю

1

Монтажний діаметр

22 мм

Монтажний діаметр

22 мм

Колір ковпачка/кнопки або лізни

червоний

Колір ковпачка/кнопки або лізни

червоний

Профіль пристрою керування

червоний грибок Ø 40 мм, без маркування

Профіль пристрою керування

червоний грибок Ø 40 мм, без маркування

Серія продукту

Harmony XB4

Серія продукту

Harmony XB4

Тип виробу або компоненту

кнопка аварійного вимкнення | кнопка аварійної зупинки

Тип виробу або компоненту

кнопка аварійного вимкнення | кнопка аварійної зупинки

Форма головки сигнального блоку

круглий

Форма головки сигнального блоку

круглий

Перезавантаження

повертається, щоб відпустити

Перезавантаження

повертається, щоб відпустити

Робота контакту

Повільне розмикання

Робота контакту

Повільне розмикання

Опис виробу

Повний комплект

Опис виробу

Повний комплект

Тип виконавчого механізму

спусковий гачок і механічна фіксація

Тип виконавчого механізму

спусковий гачок і механічна фіксація

Тип головки

стандартний

Тип головки

стандартний

Назва пристрою

XB4

Назва пристрою

XB4

Матеріал обрамлення

хромований метал

Матеріал обрамлення

хромований метал

Матеріал фіксуючого кільця

zamak

Матеріал фіксуючого кільця

zamak

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Сертифікація виробу

BV | GL | LROS (Lloyds реєстр судноплавства) | DNV | CSA | Внесено до реєстру UL

Сертифікація виробу

BV | GL | LROS (Lloyds реєстр судноплавства) | DNV | CSA | Внесено до реєстру UL

Ступінь ударозахисту

IK06 conforming to МЕК 50102

Ступінь ударозахисту

IK06 conforming to МЕК 50102

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP67 | IP69 | IP69K

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP67 | IP69 | IP69K

Клас захисту від ураження електричним стру

Клас I відповідно до МЕК 60536

Клас захисту від ураження електричним стру

Клас I відповідно до МЕК 60536

Стандарти

МЕК 60204-1 | МЕК 60947-1 | UL 508 | МЕК 60364-5-53 | ISO 13850 | CSA C22.2 № 14 | МЕК 60947-5-1 | МЕК 60947-5-4 | JIS C8201-5-1 | МЕК 60947-5-5 | JIS C8201-1

Стандарти

МЕК 60204-1 | МЕК 60947-1 | UL 508 | МЕК 60364-5-53 | ISO 13850 | CSA C22.2 № 14 | МЕК 60947-5-1 | МЕК 60947-5-4 | JIS C8201-5-1 | МЕК 60947-5-5 | JIS C8201-1

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Захисна обробка

TH

Захисна обробка

TH
