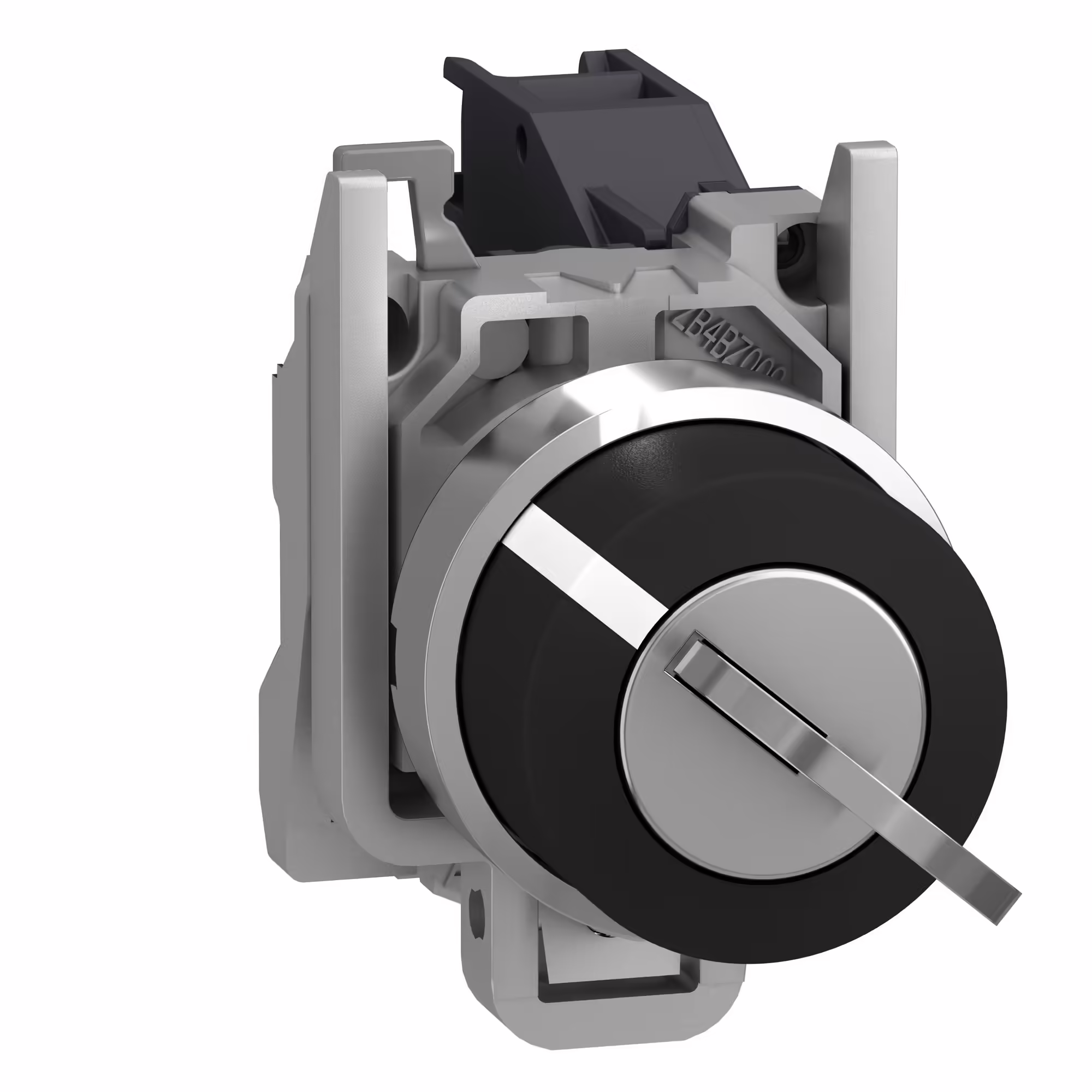

XB4BG41 ПЕРЕМИКАЧ

Маса нетто

0.117 кг

Маса нетто

0.117 кг

Значення крутного моменту

0.14 Н.м НЕ змінює електричний стан

Значення крутного моменту

0.14 Н.м НЕ змінює електричний стан

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Механічна зносостійкість

1000000 циклів

Механічна зносостійкість

1000000 циклів

Опис клем ISO n°1

(13-14)NO

Опис клем ISO n°1

(13-14)NO

Ширина

30 мм

Ширина

30 мм

Висота

47 мм

Висота

47 мм

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

[Us] номінальна напруга живлення

600 В

[Us] номінальна напруга живлення

600 В

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Код УКТЗЕД

8536508000

Код УКТЗЕД

8536508000

Глибина

86 мм

Глибина

86 мм

Штрих-код

b3389110887143

Штрих-код

b3389110887143

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Тип замку

ключ 455

Тип замку

ключ 455

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Кастомізується

ні | 0

Кастомізується

ні | 0

Матеріал контакту

срібний сплав (Ag/Ni)

Матеріал контакту

срібний сплав (Ag/Ni)

Використання контатів

стандартні контакти

Використання контатів

стандартні контакти

Позиція вилучення ключа

у будь-якому положенні

Позиція вилучення ключа

у будь-якому положенні

Примусове розмикання

відсутній

Примусове розмикання

відсутній

Код сумісності

XB4

Код сумісності

XB4

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Продаж неподільною кількістю

1

Продаж неподільною кількістю

1

Тип контакту та з'єднання

1 нормально відкритий

Тип контакту та з'єднання

1 нормально відкритий

Позиції виконавчого механізму

2 положення 90° - 2 положення 90°

Позиції виконавчого механізму

2 положення 90° - 2 положення 90°

Монтажний діаметр

22 мм

Монтажний діаметр

22 мм

Колір ковпачка/кнопки або лізни

чорний

Колір ковпачка/кнопки або лізни

чорний

Профіль пристрою керування

чорний клавішний вимикач

Профіль пристрою керування

чорний клавішний вимикач

Серія продукту

Harmony XB4

Серія продукту

Harmony XB4

Форма головки сигнального блоку

круглий

Форма головки сигнального блоку

круглий

Робота контакту

Повільне розмикання

Робота контакту

Повільне розмикання

Опис виробу

Повний комплект

Опис виробу

Повний комплект

Тип виробу або компоненту

Селекторний перемикач

Тип виробу або компоненту

Селекторний перемикач

Тип головки

стандартний

Тип головки

стандартний

Назва пристрою

XB4

Назва пристрою

XB4

Матеріал обрамлення

хромований метал

Матеріал обрамлення

хромований метал

Тип виконавчого механізму

залишатися на місці

Тип виконавчого механізму

залишатися на місці

Матеріал фіксуючого кільця

zamak

Матеріал фіксуючого кільця

zamak

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Сертифікація виробу

CSA | GL | BV | UL | DNV | LROS (Lloyds реєстр судноплавства)

Сертифікація виробу

CSA | GL | BV | UL | DNV | LROS (Lloyds реєстр судноплавства)

Ступінь ударозахисту

IK04 з кришкою замкової щілини ZBGP відповідно до МЕК 50102

Ступінь ударозахисту

IK04 з кришкою замкової щілини ZBGP відповідно до МЕК 50102

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP69 | IP69K | IP67

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP69 | IP69K | IP67

Категорія перенапруги

клас I відповідно до МЕК 60536

Категорія перенапруги

клас I відповідно до МЕК 60536

Стандарти

МЕК 60947-5-1 | МЕК 60947-5-5 | МЕК 60947-5-4 | CSA C22.2 № 14 | МЕК 60947-1 | JIS C8201-5-1 | UL 508 | JIS C8201-1

Стандарти

МЕК 60947-5-1 | МЕК 60947-5-5 | МЕК 60947-5-4 | CSA C22.2 № 14 | МЕК 60947-1 | JIS C8201-5-1 | UL 508 | JIS C8201-1

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Захисна обробка

TH

Захисна обробка

TH
