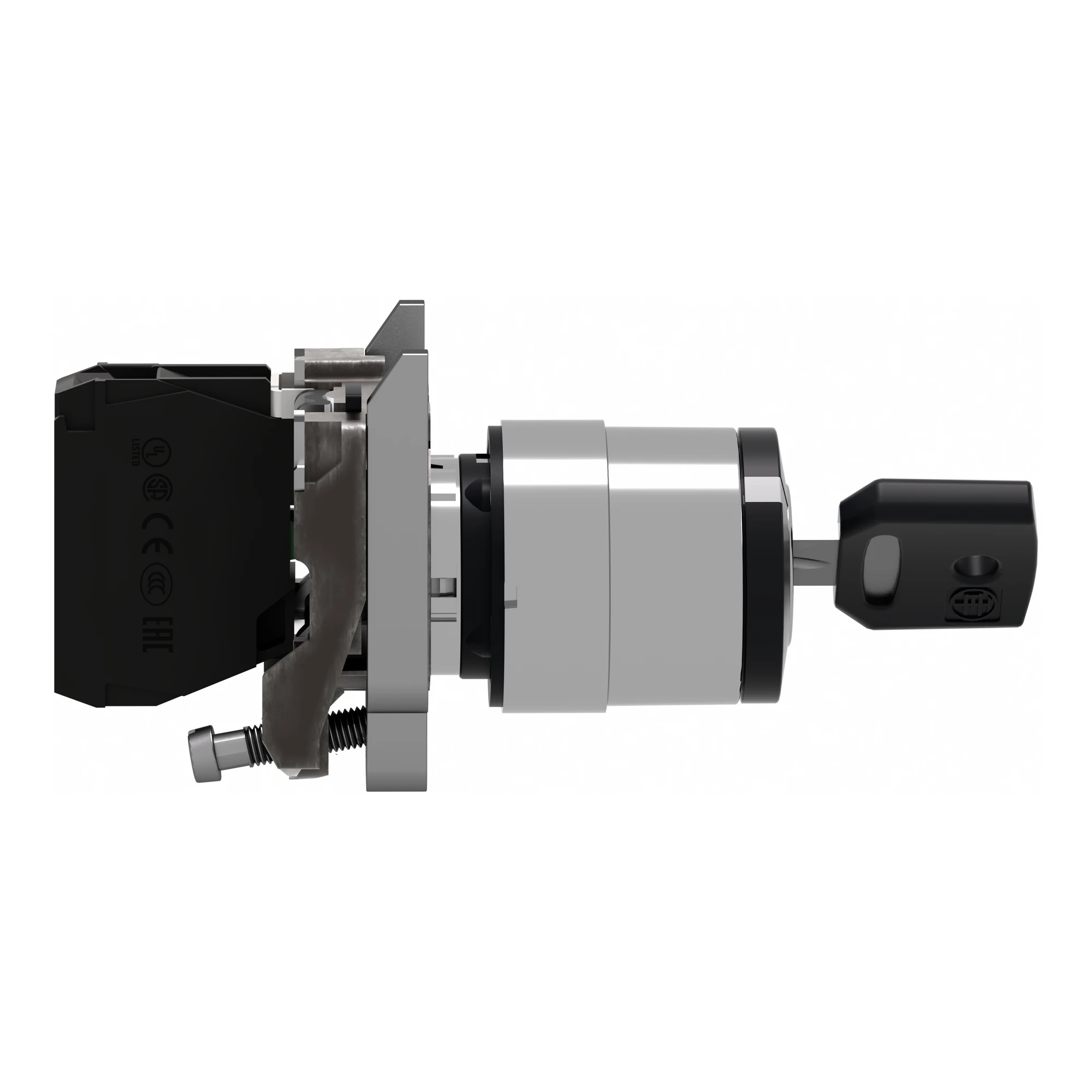

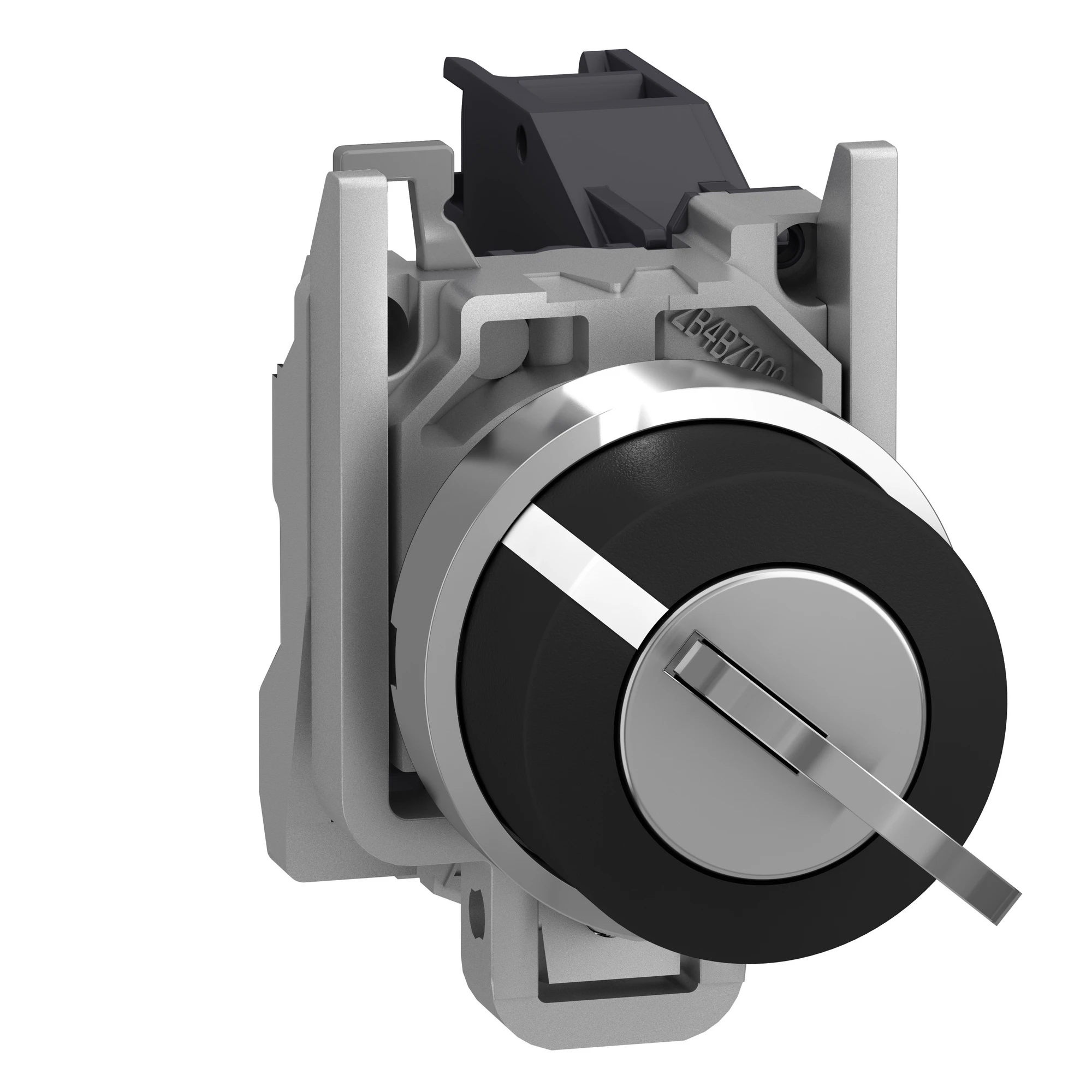

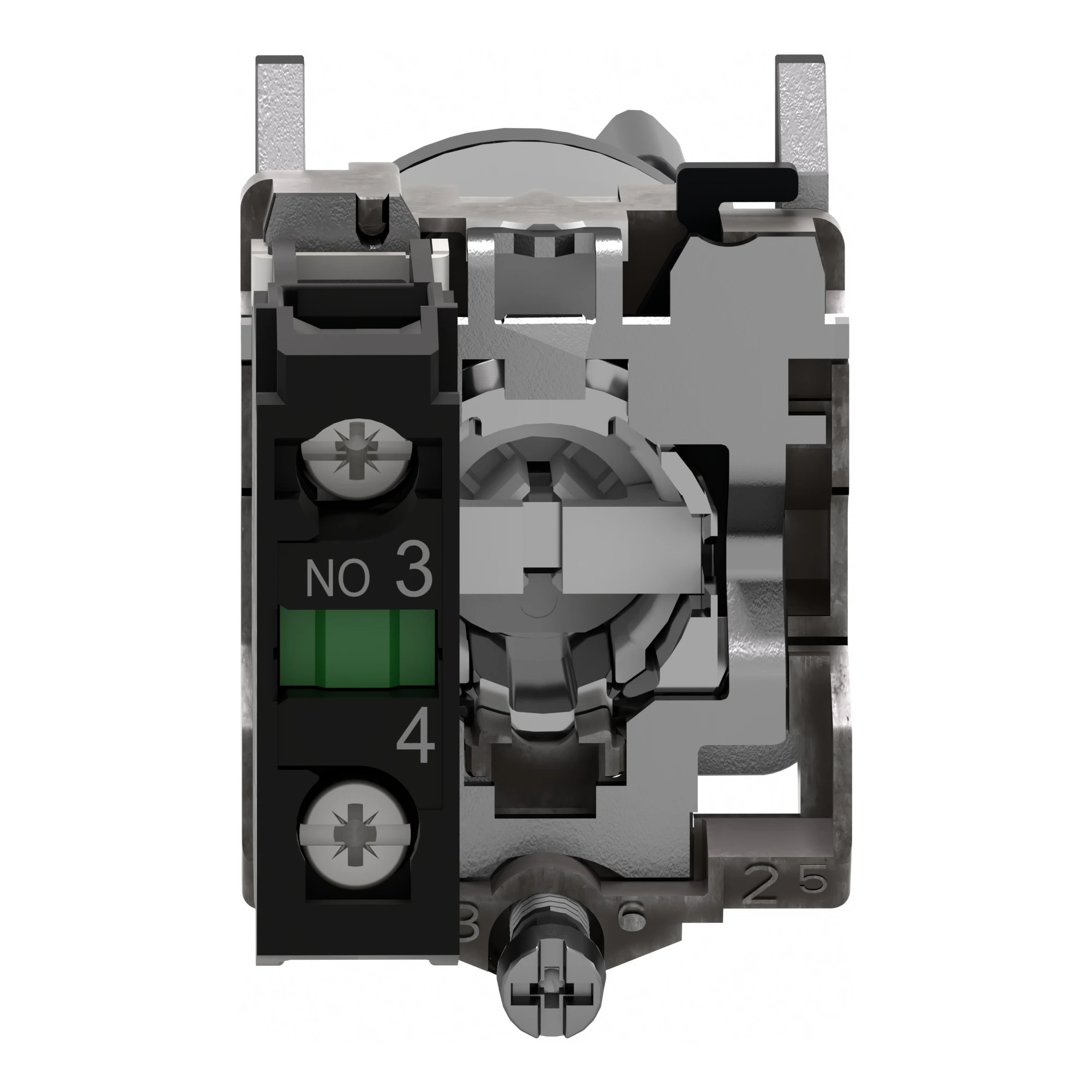

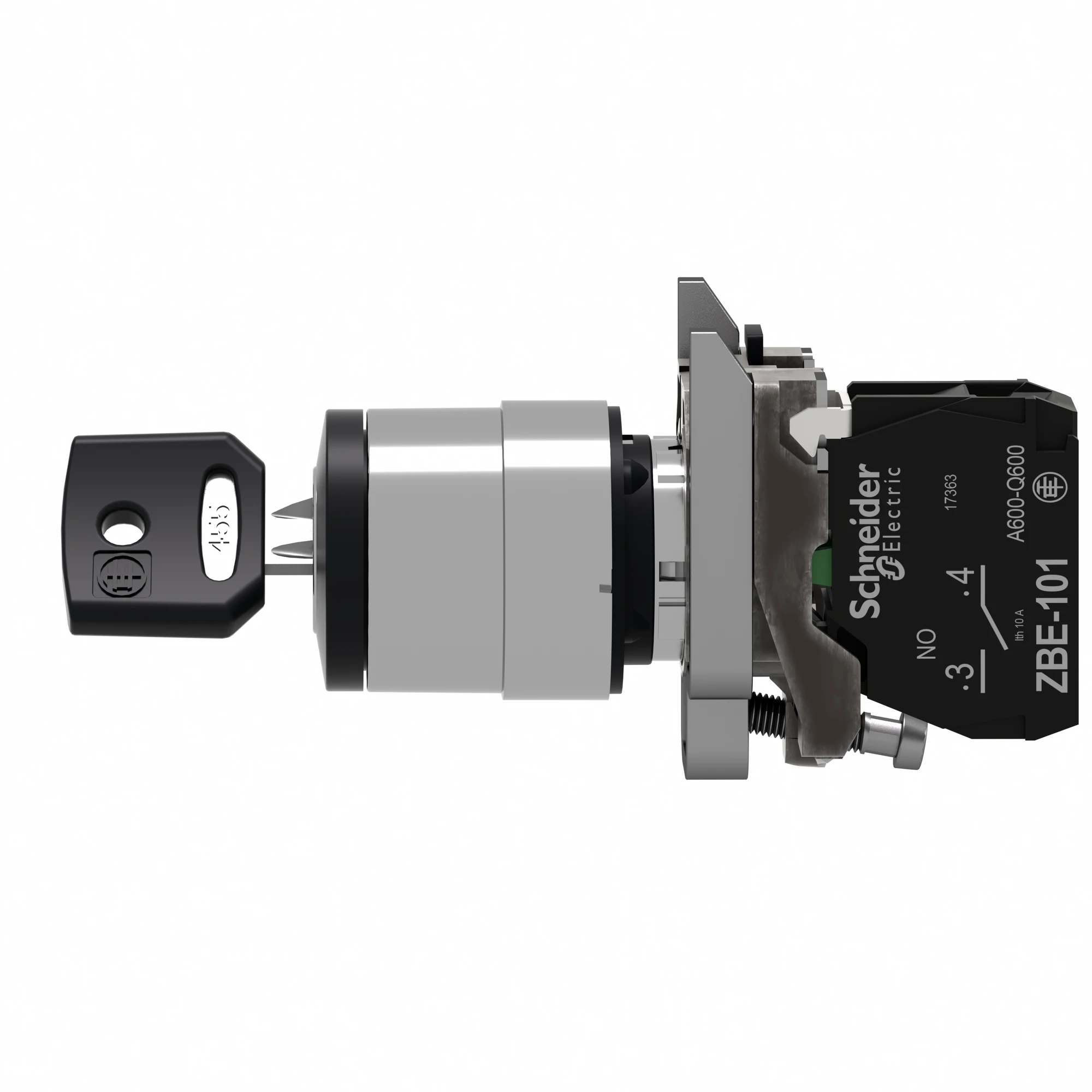

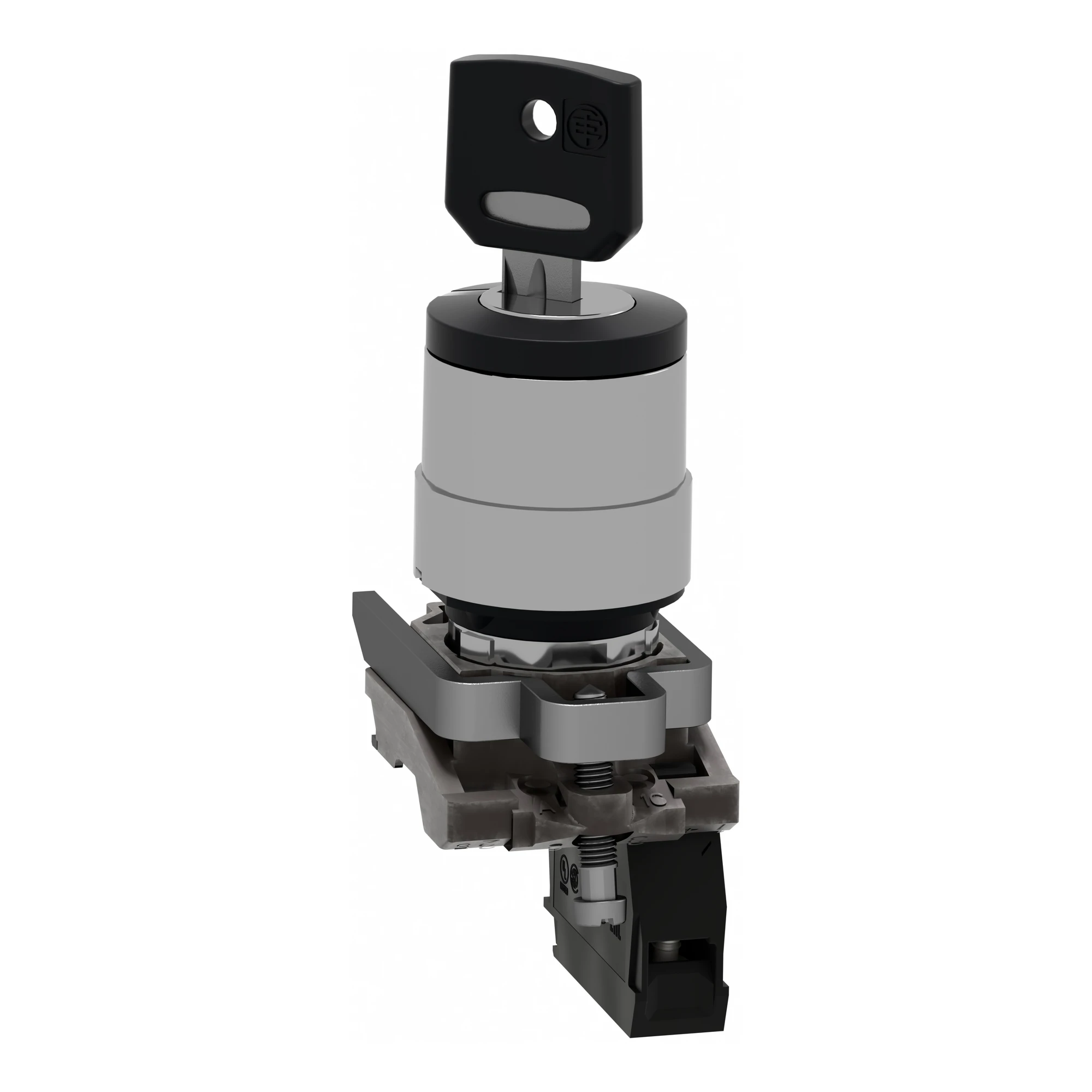

Перемикач Schneider Electric XB4BG21

Код УКТЗЕД

8536508000

Штрих-код

b3389110887136

Опис клем ISO n°1

(13-14)NO

Маса нетто

0.117 кг

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Ширина

30 мм

Глибина

86 мм

Висота

47 мм

Код сумісності

XB4

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Кастомізується

ні | 0

[Us] номінальна напруга живлення

600 В

Використання контатів

стандартні контакти

Захист від короткого замикання

10 А плавка вставка тип gG відповідно до МЕК 60947-5-1

Примусове розмикання

відсутній

[Ith] умовний тепловий струм у відкритому вик

10 А відповідно до МЕК 60947-5-1

Матеріал контакту

срібний сплав (Ag/Ni)

Механічна зносостійкість

1000000 циклів

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Електрична надійність

λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Значення крутного моменту

0.14 Н.м НЕ змінює електричний стан

Позиція вилучення ключа

ліворуч

Тип замку

ключ 455

Монтажний діаметр

22 мм

Тип виробу або компоненту

Селекторний перемикач

Форма головки сигнального блоку

круглий

Матеріал обрамлення

хромований метал

Серія продукту

Harmony XB4

Матеріал фіксуючого кільця

zamak

Тип головки

стандартний

Опис виробу

Повний комплект

Продаж неподільною кількістю

1

Назва пристрою

XB4

Тип контакту та з'єднання

1 нормально відкритий

Профіль пристрою керування

клавішний вимикач

Тип виконавчого механізму

залишатися на місці

Робота контакту

Повільне розмикання

Позиції виконавчого механізму

2 положення 90° - 2 положення 90°

Вібростійкість

5 gn (f= 2-500 Гц) відповідно до МЕК 60068-2-6

Категорія перенапруги

клас I відповідно до МЕК 60536

Ступінь ударозахисту

IK04 з кришкою замкової щілини ZBGP відповідно до МЕК 50102

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Захисна обробка

TH

Сертифікація виробу

UL | BV | DNV | CSA | GL | LROS (Lloyds реєстр судноплавства)

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Ступінь захисту NEMA

NEMA 13 | NEMA 4X

Стандарти

JIS C8201-5-1 | МЕК 60947-5-5 | МЕК 60947-1 | UL 508 | МЕК 60947-5-4 | CSA C22.2 № 14 | МЕК 60947-5-1 | JIS C8201-1

Ступінь захисту

IP66 відповідно до МЕК 60529 | IP69 | IP69K | IP67
