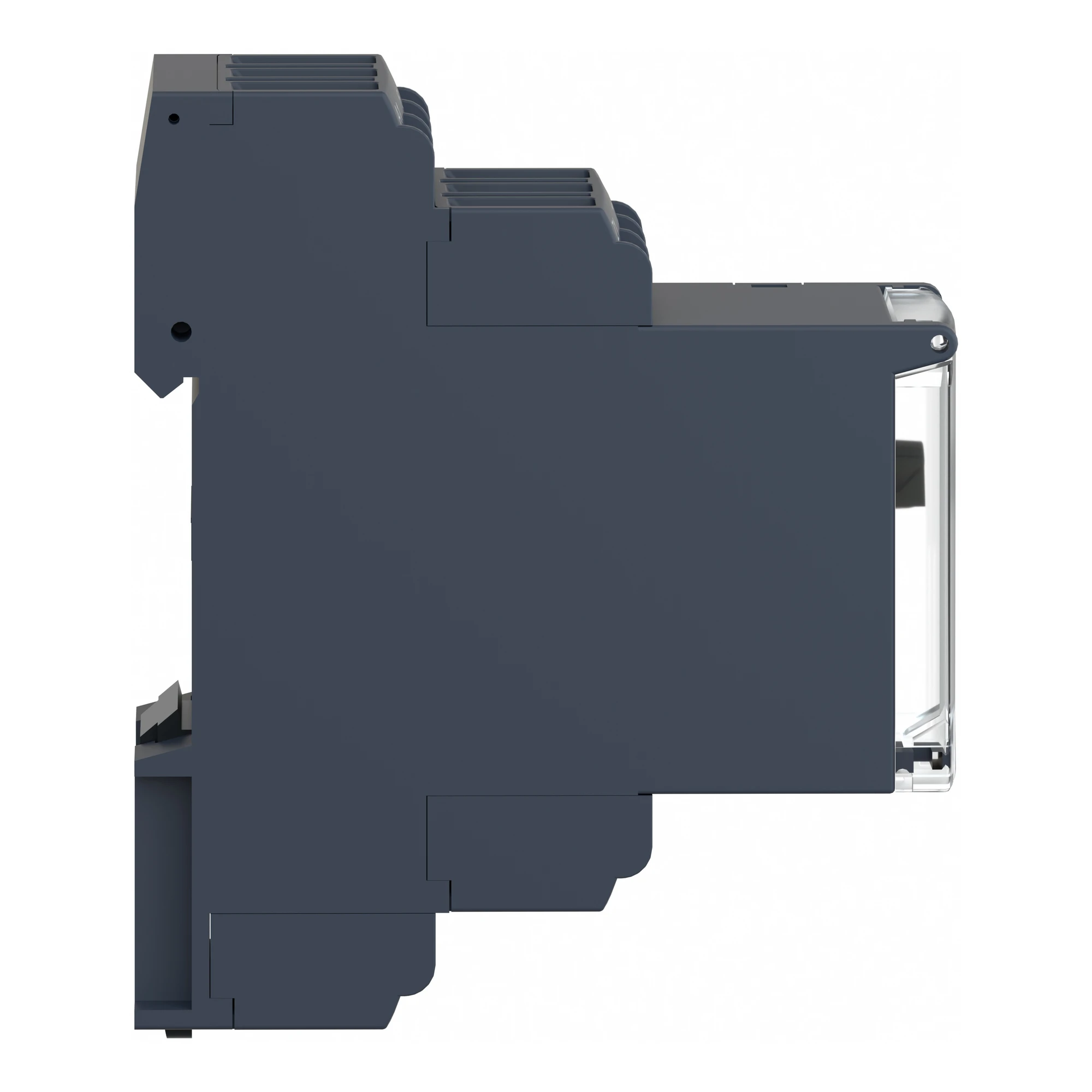

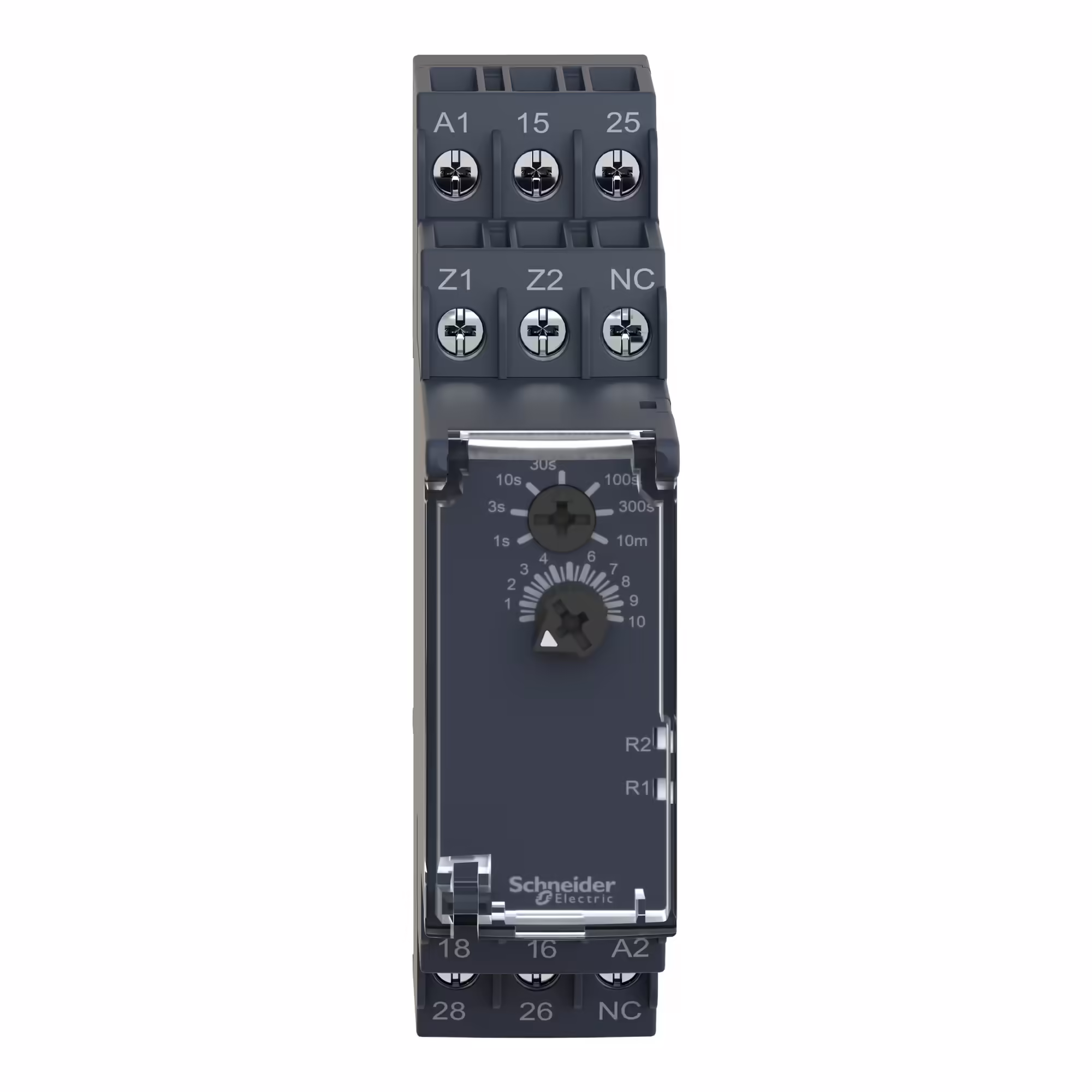

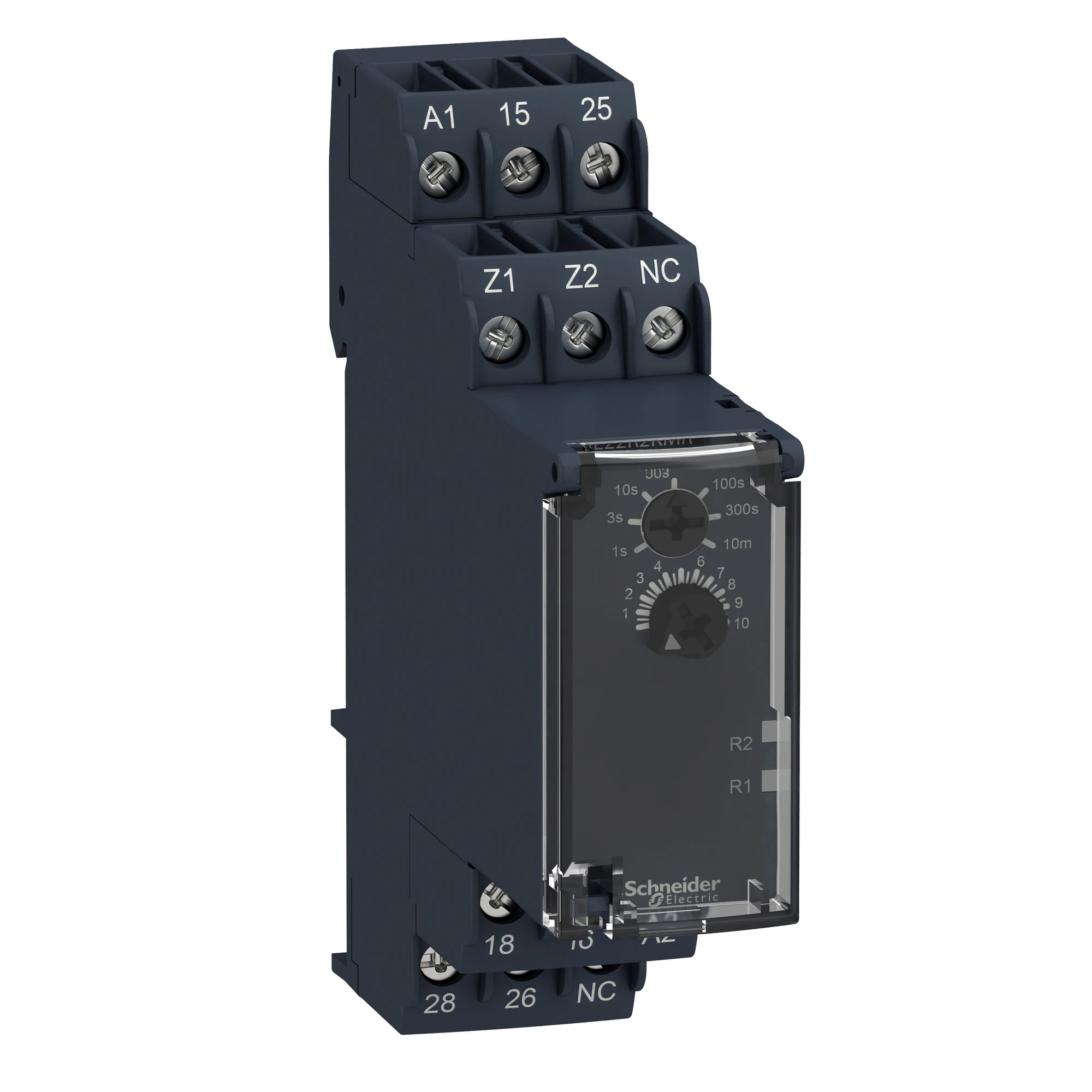

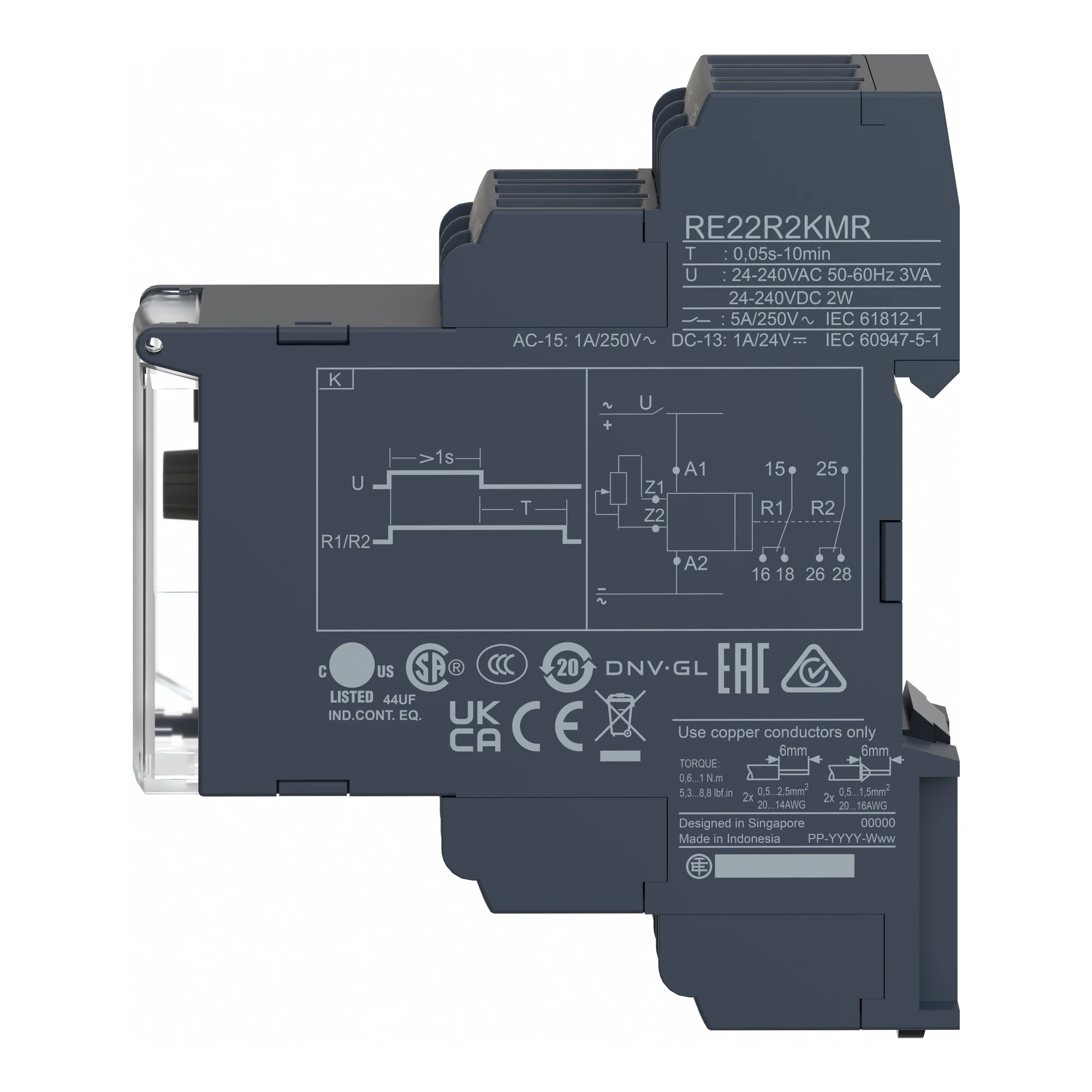

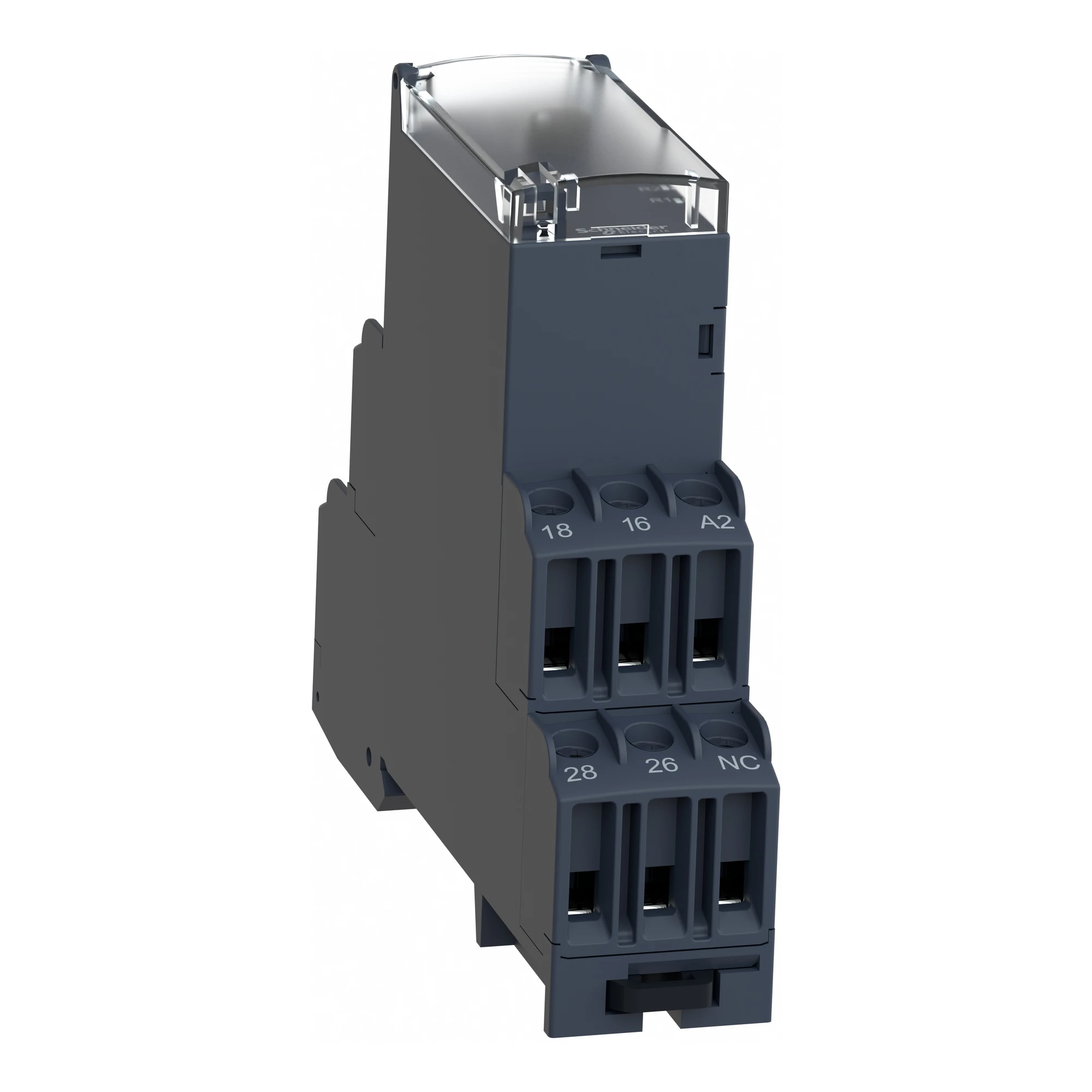

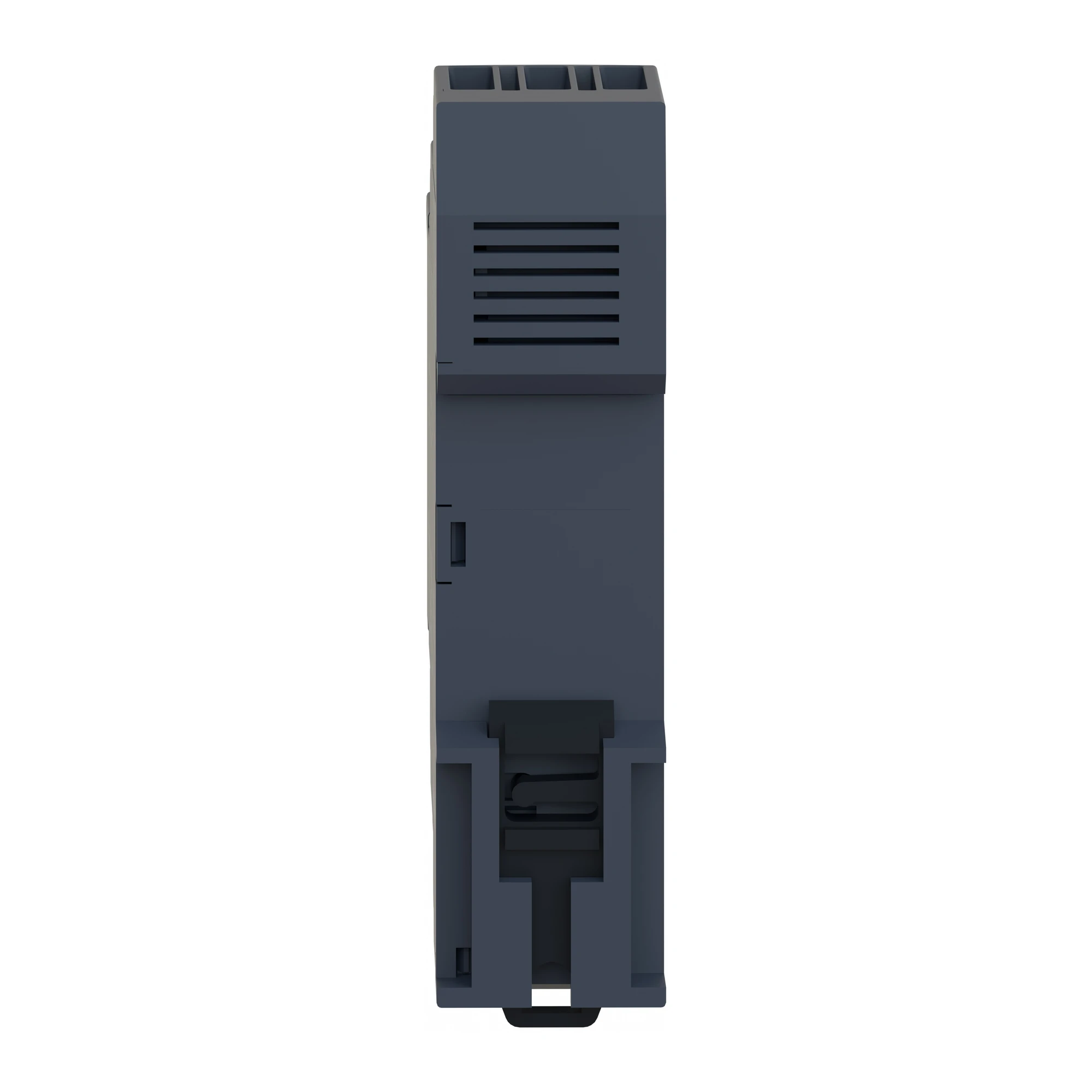

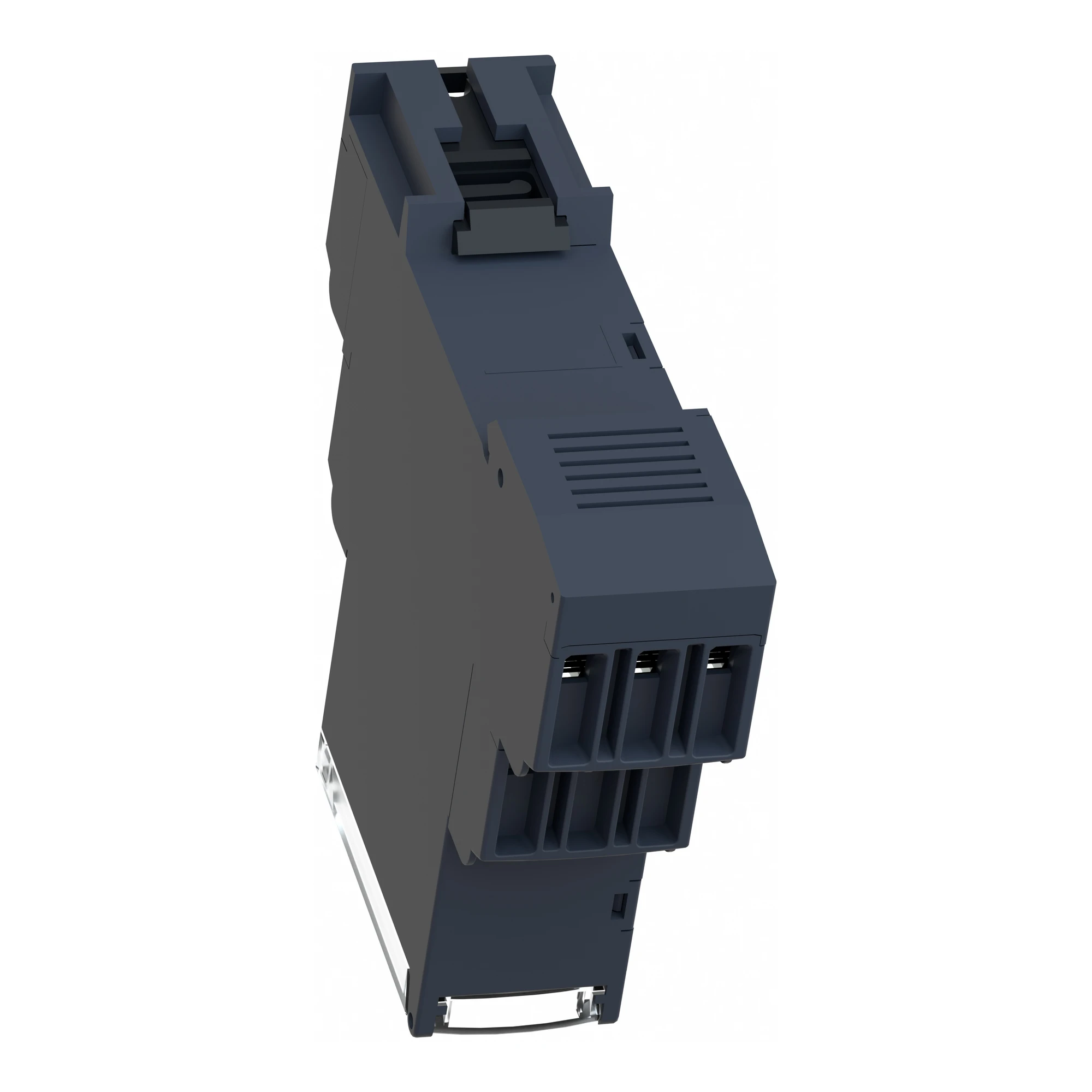

RE22R2KMR РЕЛЕ ЧАСУ ЗАТРИМКА ВИМИКАННЯ

Відхилення температури

+/- 0.05 %/°C

Маса нетто

0.1 кг

Відхилення напруги

+/- 0.2 %/В

Стабільність та повторюваність характерис

+/- 0.5 % відповідно до МЕК 61812-1

Момент затягування

0.6-1 Н.м відповідно до МЕК 60947-1

Діапазон напруги

0.85...1.1 Us

Мінімальний струм перемикання

10 мА на 5 В постійний струм

Стійкість до коротких переривів споживання

10 мс

Налаштування точності витримки часу

+/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1

Опір ізоляції

100 МОм на 500 В постійний струм відповідно до МЕК 60664-1

Інтегральний час

100 мс після зняття напруги

Електрична зносостійкість

100000 циклів, 2 А на 24 В, DC-1 | 100000 циклів, 5 А на 250 В, AC-1

Механічна зносостійкість

10000000 циклів

Діапазон затримки часу

10...100 с | 0.05...1 с | 30...300 с | 3...30 с | 1...10 хв | 1...10 с | 0.3...3 с

Комутаційна здатність [ВА]

1250 В·А

Тип контакту та з'єднання

2 перемикаючі контакти | 2 перемикаючі контакти синхронізований контакт, без кадмію | 2 C/O

Споживання енергії [Вт]

2 В на 240 В ПОСТІЙНИЙ СТРУМ

Ширина

22.5 мм

Вхідна напруга

<= 2.4 В

[Us] номінальна напруга живлення

24...240 В Змінний/постійний струм 50/60 Гц

Максимальна напруга перемикання

250 В змінний струм

Споживана потужність [ВА]

3-3 В·А на 240 В змінний струм

Монтажна опора

35 мм DIN-рейка відповідно до МЕК 60715

Максимальна затримка зворотнього зв'язку

350 мс

Довжина між двома провідними частинами

4 кВ/3 відповідно до МЕК 60664-1

Максимальний струм перемикання

5 А

[Uimp] номінальна імпульсна витримувана напру

5 кВ для 1.2-50 мкс відповідно до МЕК 60664-1

Частота мережі живлення

50...60 Гц +/- 5 %

Код УКТЗЕД

8536490090

Показники надійності безпеки

B10d = 160000 | MTTFd = 171.2 років

Штрих-код

b3606480792465

Монтажне положення

будь-яке положення

Функціональність

час затримки на вимкнення

Категорія перенапруги

ІІІ відповідно до МЕК 60664-1

Тип витримки часу

K | затримка на вимкнення

Тип керування

поворотна ручка | потенціометр зовнішній

Матеріал корпусу

самозатухаючий

Світлодіодний індикатор стану

Зелений Світлодіодне підсвічування (постійний) для індикація покажчика набору номера | Жовтий СВІТЛОДІОД (постійний) для вихідне реле увімкнено | Жовтий СВІТЛОДІОД (постійний) для Живлення увімкнено

Ударостійкість

15 gn не працює для 11 мс відповідно до МЕК 60068-2-27 | 5 gn в дії для 11 мс відповідно до МЕК 60068-2-27

Робоча температура навколишнього середови

-20-60 °C

Вібростійкість

20 м/с ² (f= 10-150 Гц) відповідно до МЕК 60068-2-6

Директиви

2006/95/EC - директива низької напруги | 2004/108/EC - електромагнітна сумісність

Електрична міцність ізоляції

2.5 кВ для 1 mA/1 хвилина на 50 Гц між виходом реле та джерелом живлення з базова ізоляція відповідно до МЕК 61812-1

Ступінь забруднення

3 відповідно до МЕК 60664-1

Температура навколишнього повітря для збер

-40-70 °C

Відносна вологість

95-95 % в 25-55 °C

Сертифікація виробу

EAC | UL | RCM | GL | CCC | CSA | CE

Ступінь захисту

IP40 корпус: conforming to МЕК 60529 | IP20 клеми: conforming to МЕК 60529 | IP50 Лицьова панель: conforming to МЕК 60529

Стандарти

МЕК 61812-1 | UL 508

[Uc] напруга схеми керування

24...240 В

Номінальний вихідний струм

5 А

[In] номінальний струм

5 А

Серія продукту

Harmony Таймерні реле

Тип виробу або компоненту

однофункціональне реле

Назва пристрою

RE22

Тип дискретного виходу

Реле

Тип виходу

релейний
