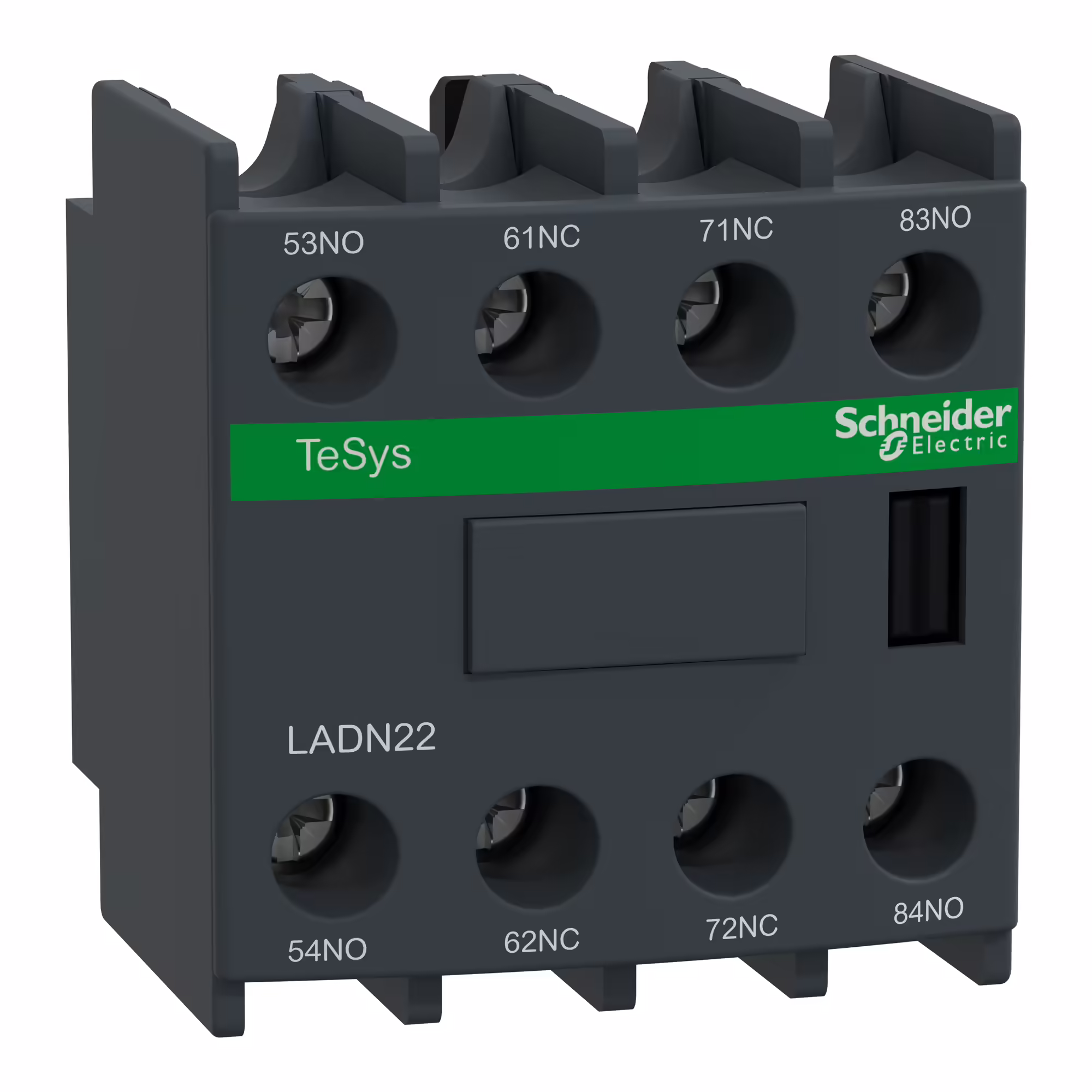

LADN22 ДОДАТ.КОНТ.БЛОК 2НО+2НЗ ФР.МОНТ.

Маса нетто

0.05 кг

Висота над рівнем моря

3000 m

Глибина

42 мм

Ширина

44 мм

Висота

48 мм

Робоча температура навколишнього середови

-5-60 °C

Температура навколишнього повітря для збер

-60-80 °C

Сертифікація виробу

CB | UL | CSA | CCC | UKCA

Ступінь захисту

IP20 відповідно до МЕК 60529

Стандарти

МЕК 60947-5-1 | GB/T 14048.5

Характеристики зовнішнього середовища

нормальне середовище

Захисна обробка

TH відповідно до МЕК 60068

[Ith] умовний тепловий струм у відкритому вик

10 А (на 60 °C)

Опір ізоляції

> 10 МОм

Допустиме короткочасне навантаження

100 А на <60 °C 1 с | 120 А на <60 °C 500 мс | 140 А на <60 °C 100 мс

Номінальна вмикаюча здатність [Irms]

140 А змінний струм відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1

Час не перекриття контактів

1.5 мс при знеструмленні відсутність перекриття між NC та NO контактами | 1.5 мс при ввімкненні живлення відсутність перекриття між NC та NO контактами

Момент затягування

1.7 Н.м - з викруткою плоский Ø 6 мм | 1.7 Н.м - з викруткою Philips № 2 | 1.7 Н.м - з викруткою хрестоподібний № 2

Мінімальна напруга перемикання

17 В

Компонування полюсного контакту

2 NO + 2 NC

Механічна зносостійкість

30 мільйонів циклів

Мінімальний струм перемикання

5 мА

[Ie] номінальний робочий струм

6 А на 120 В AC-15 | 1.04 А на 690 В AC-15 | 0.55 А на 125 В DC-13 | 0.1 А на 600 В DC-13

[Ui] номінальна напруга ізоляції

690 В відповідно до МЕК 60947-5-1 | 600 В відповідно до UL | 600 В відповідно до CSA

Код УКТЗЕД

8536508000

Штрих-код

b3389110384031

Тип захисту

gG запобіжник 10 А

Колір

темно-сірий

Екранований термінал

відсутній

[Ue] номінальна робоча напруга

690 В змінний струм 25...400 Гц

Тип виробу або компоненту

блок допоміжних контактів

Назва пристрою

LADN

Виконання допоміжних контактів

миттєвий

Місце встановлення

передня частина

Сумісність серії

TeSys D CAD | TeSys D LC1D | TeSys F LC1F | TeSys F CR1F | TeSys Deca CAD | TeSys Deca LC1D

Назва продукту

TeSys Deca
