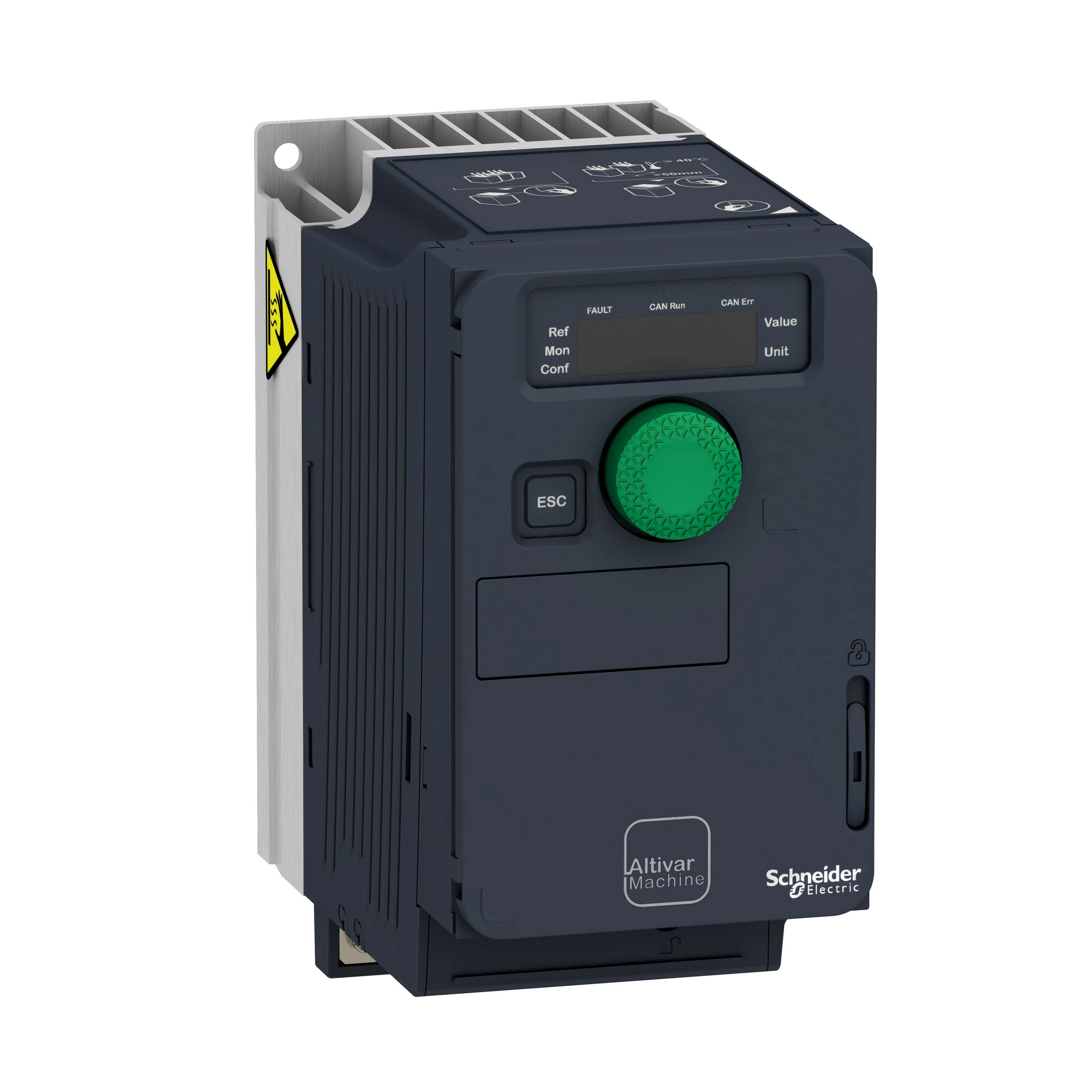

ATV320U06M2C ПЕРЕТВОР.ЧАСТОТИ ATV320C 0,55кВт 240В 1Ф

Кількість HW інтерфейсів RS485

0 | 1

Номінальна вихідна потужність

0.55 кВт

Максимальна вихідна частоста

0.599 кГц

Кількість аналогових виходів

1

Кількість інших HW інтерфейсів

1

Ймовірний струм КЗ [Isc]

1 кА

Маса нетто

1.1 кг

Значення ємності ланки постійного струму

1120 мкФ

Глибина

138.0 мм

Висота

143.0 мм

Базовий струм навантаження при високому пе

1.5 А

Повна потужність

1.6 кВА при 240 В (важкий режим роботи)

Максимальний струм запобіжника

16.0 А

Короткочасне перевищення моменту

170-200 % від номінального моменту двигуна

Тривалість вибірки

2 мс (AI1, AI2, AI3) - аналоговий вхід | 2 мс (AQ1) - аналоговий вихід

Частота перемикання

2..16 кГц регульований | 4..16 кГц з коефіцієнтом зниження

Максимальна вихідна напруга

240 В

Кількість аналогових входів

3

Кількість дискретних виходів

3

Втрати потужності на пристрій залежно від с

33.0 В

Втрати потужності не залежать від статично

33.0 В

Номінальна частота перемикання

4 кГц

Допустиме відхилення частоти мережі

5%

Частота мережі

50...60 Гц

Кількість дискретних входів

7

Ширина

72.0 мм

Максимальний вхідний струм

7.8 А

Лінійний струм

7.8 А при 200 В (важкий режим роботи) | 6.6 А при 240 В (важкий режим роботи)

Код УКТЗЕД

9032890000

Помилка лінеаризації

AI1, AI2, AI3: +/- 0,2..0,5 % максимального значення для Аналоговий вхід | AQ1: +/- 0,3 % для Аналоговий вихід

Компенсація ковзання ротора

автоматичний при будь-якому навантаженні | налаштовується 0..300 % | недоступний при скалярному керуванні U/f(2 чи 5 точок)

Штрих-код

b3606480966538

Лінійне прискорення і уповільнення

лінеаризація | U | S | CUS | реле захисту від прискорення | регулювання лінійного прискорення і уповільнення | автозупинка прискорення/уповільнення з подачею DC

Час оновлення

логічний вхід (DI1...DI4): 8 мс | релейний вихід (R1A, R1B, R1C): 2 мс | релейний вихід (R2A, R2C): 2 мс

Підтримуваний протокол для INTERBUS-Safety

ні

Можливий 1 фазний низький струм

ні

З функцією безпечного напрямку (SDI)

ні

Підтримуваний протокол для DeviceNet Safety

ні

З функцією безпечного положення (SP)

ні

З функцією безпечного обмеження положення (

ні

З функцією безпечної зупинки роботи (SOS)

ні

Підтримуваний протокол для BACnet

ні

Підтримуваний протокол для LON

ні

З функцією безпечної зупинки 2 (SS2)

ні

Підтримуваний протокол для PROFIsafe

ні

Підтримуваний протокол для Foundation Fieldbus

ні

Дозволено застосування в побутових і комер

ні

Присутній оптичний інтерфейс

ні

Підтримуваний протокол для AS-Interface Safety at Work

ні

Підтримуваний протокол для SafetyBUS P

ні

З функцією безпечного контролю швидкості (SS

ні

Підтримуваний протокол для Data-Highway

ні

Підтримуваний протокол для SUCONET

ні

Підтримуваний протокол для KNX

ні

З функцією безпечного управління гальмами (

ні

Підтримуваний протокол для SERCOS

ні

Підтримуваний протокол для ASI

ні

Підтримуваний протокол для PROFINET CBA

ні

З функцією безпечної програмованої логіки

ні

Підтримуваний протокол для INTERBUS

ні

Тип захисту

обриви вхідної фази: привод | перевантаження по струму між вихідн.фазами та землею: привод | захист від перегріву: привод | коротке замикання між фазами двигуна: привод | тепловий захист: привод

Кількість HW інтерфейсів PROFINET

0

Кількість HW інтерфейсів industrial Ethernet

0

Кількість HW паралельних інтерфейсів

0

Кількість HW інтерфейсів USB

0

Кількість входів, без потенціалу

0

Кількість входів, двонаправлених, з потенці

0

Кількість HW інтерфейсів RS422

0

Кількість HW інтерфейсів RS232

0

Матеріал корпусу

пластиковий

Тип гальмування

постійним струмом

Логіка дискретних входів

позитивна логіка (джерело) | негативна логіка (прийомник)

Тип аналогового виходу

програмно-конфігурований струм AQ1: 0...20 мА повний опір 800 Ом, роздільна здатність 10 біт | програмно-конфігурована напруга AQ1: 0...10 В постійний струм повний опір 470 Ом, роздільна здатність 10 біт

Мінімальний струм перемикання

релейний вихід R1A, R1B, R1C, R2A, R2C: 5 мА при 24 В постійний струм

Протокол енкодера

RS 422

Тип дискретного входу

STO безпечне вимкнення крутного моменту (Safe Torque Off), 24 В постійна напруга, повний опір: 1.5 кОм | DI1... DI6 логічні входи, 24 В постійна напруга (30 В) | DI5 програмується як імпульсний вхід: 0-30 кГц, 24 В постійна напруга (30 В)

Можлива робота у 4 квадрантах

так

Підтримуваний протокол для CAN

так

Підтримуваний протокол для TCP/IP

так

З функцією безпечного відключення моменту (

так

Підтримуваний протокол для PROFIBUS

так

Підтримуваний протокол для PROFINET IO

так

Присутній робочий елемент

так

Підтримуваний протокол для DeviceNet

так

Інтегрований гальмівний резистор

так

Дозволено застосування в промислових зонах

так

Комп'ютерний порт

так

Підтримуваний протокол для інших магістрал

так

Підтримуваний протокол для EtherNet/IP

так

З функцією безпечного обмеження швидкості (

так

Граничне значення ЕМС (відповідає вимогам)

так

Підтримуваний протокол для Modbus

так

З функцією безпечної зупинки 1 (SS1)

так

Метод доступу

ведений CANopen

Форма керуючої дії синхронним двигуном

векторне керування без давача

Тип дискретного виходу

відкритий колектор DQ+ 0-1 кГц 30 В постійний струм 100 мА | відкритий колектор DQ- 0-1 кГц 30 В постійний струм 100 мА

Форма керуючої дії асинхронним двигуном

відношення напружене/частота, 5 точок | векторне керування з датчиком, стандартний | скалярне керування (U/f) - енергозбереж, квадрат.U/f | векторне керування без енкодера - енергозбереження | відношення напружене/частота, 2 точки

Розсіювана потужність [Вт]

з самоохолодженням: 33.0 В при 200 В, частота перемикання 4 кГц

Потужність двигуна [кВт]

0.55 кВт для важкий режим роботи

Точність

+/- 0.7 % AI1, AI2, AI3 для температури -10...60 °C аналоговий вхід | +/- 0.5 % AI1, AI2, AI3 для температури 25 °C аналоговий вхід | +/- 1 % AQ1 для температури 25 °C аналоговий вихід | +/- 2 % AQ1 для температури -10...60 °C аналоговий вихід

Кількість вхідних фаз

1

Кількість вихідних фаз

1

Допустиме відхилення напруги мережі

10%

[Us] номінальна напруга живлення

200..240 В | 200..240 В - 15...10 %

Номінальний вихідний струм

3.7 А

Серія продукту

Altivar Machine ATV320

Виявлена мінімальна ширина позначки

IP20

Фізичне виконання привода

компакт

Опціональний модуль

комунікаційний модуль, CANopen | комунікаційний модуль, EtherCAT | комунікаційний модуль, Profibus DP V1 | комунікаційний модуль, Profinet | комунікаційний модуль, Ethernet Powerlink | комунікаційний модуль, EtherNet/IP | комунікаційний модуль, DeviceNet

Протокол порту обміну даними

Modbus послідовний | CANopen

Спосіб кріплення

монтаж на стіну

Кількість фаз мережі

однофазний

Тип виробу або компоненту

перетворювач частоти

Конструкція перетворювача частоти

перетворювач напруги

Конкретне застосування виробу

складні машини

Виконання

стандартна версія

Електромагнітний фільтр

вбудований фільтр ЕМС класу C2

Робоча температура повітря

-10-50 °C без зниження номінальних характеристик | 50-60 °C з коефіцієнтом зниження

Робоча температура навколишнього середови

-10-60 °C

Макс. прискорення при вібронапрузі (при екс

10 м/с² при 13...200 Гц

Макс. прискорення при вібраційному наванан

10 м/с² при 13...200 Гц | 10 м/с² при 13...200 Гц

Точність швидкості

+/- 10 % від номінального ковзання 0,2 Тн до Тн

Максимальний прогин при вібраційному наван

1,5 мм при 2...13 Гц | 3,5 мм при 2...13 Гц | 3,5 мм при 2...13 Гц

Макс. прискорення при ударному впливі (при е

150 м/с² при 11 мс

Макс. прискорення при ударному наванантаже

150 м/с² при 11 мс | 150 м/с² при 11 мс

Ступінь забруднення

2

Температура середовища при транспортуванн

-25-70 °C

Температура навколишнього повітря для збер

-25-70 °C

Сертифікація виробу

CE | ATEX | NOM | GOST | EAC | RCM | KC

Маркування

CE | ATEX | UL | CSA | EAC | RCM

Категорія перенапруги

ІІІ

Клас навколишнього середовища (при зберіга

клас 1C3 відповідно до EN 60721-3 | клас 1S2 згідно з EN 60721-3

Допустима відносна вологість (при зберіган

клас 1K5 відповідно до EN 60721-3

Клас навколишнього середовища (при транспо

клас 2C3 згідно з EN 60721-3 | клас 2S1 згідно з EN 60721-3

Допустима відносна вологість (при транспор

клас 2K5 відповідно до EN 60721-3

Клас навколишнього середовища (при експлуа

клас 3C3 згідно з IEC 60721-3-3 | клас 3S2 згідно з IEC 60721-3-3

Допустима відносна вологість (при експлуат

клас 3K5 відповідно до EN 60721-3

Стандарти

МЕК 61800-5-1

Ступінь захисту NEMA

NEMA 1

Контур регулювання

регульований ПІД-регулятор

Робоче положення

вертикальне, +/- 10 градусів
