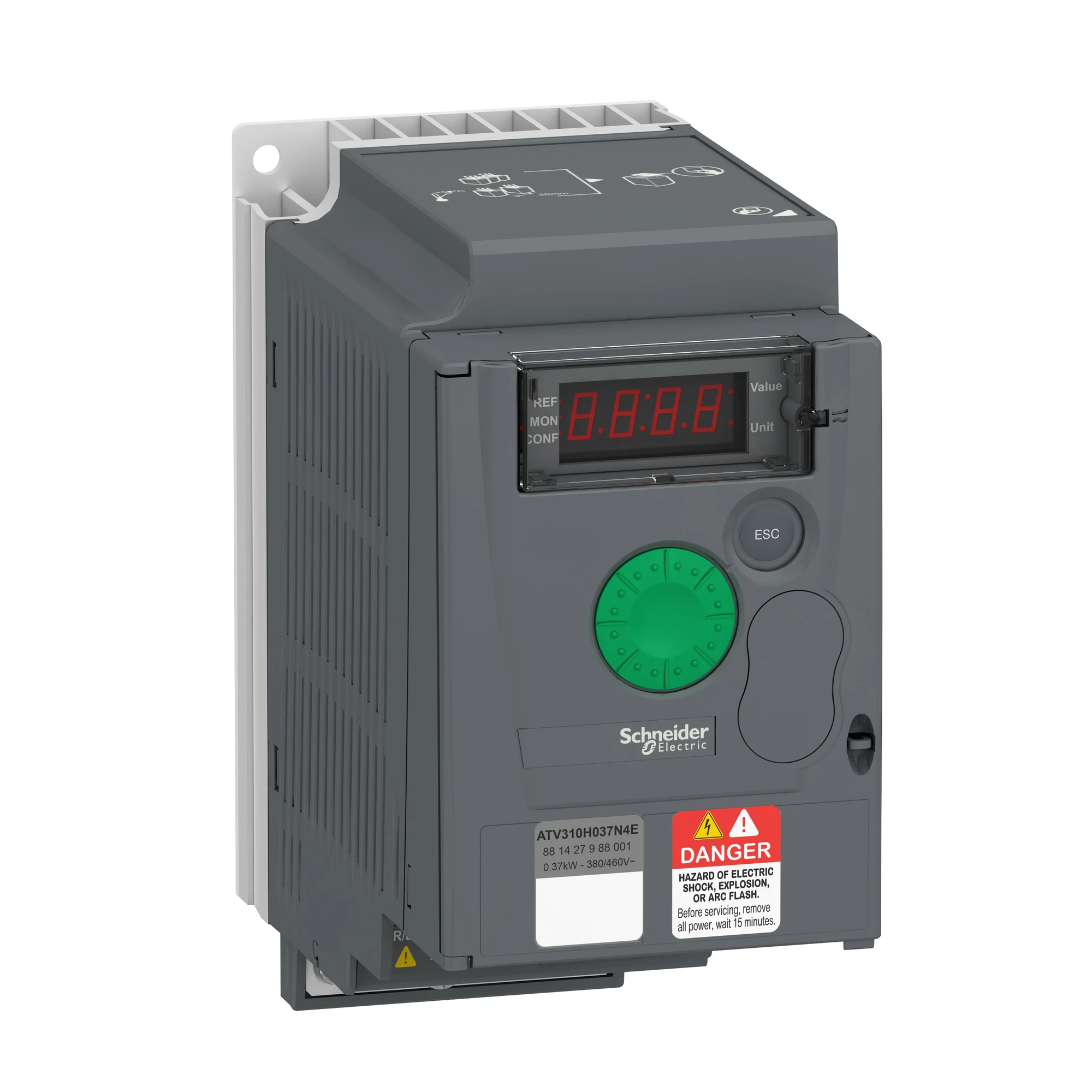

ATV310H037N4E ПЕРЕТВОРЮВАЧ ЧАСТОТИ 0.37кВт, 3-ф. 380В

Помилка лінеаризації

+/- 0,3 % максимального значення для аналоговий вхід

Вихідна частота приводу

0.5-400 Гц

Момент затягування

0.8-1 Н.м

Маса нетто

0.8 кг

Кількість аналогових входів

1

Кількість аналогових виходів

1

Кількість адрес

1-247 для Modbus

Тривалість вибірки

10 мс для аналоговий вхід | 20 мс, відхилення +/- 1 мс для логічний вхід

Глибина

130 мм

Повна потужність

1.4 кВА при 460 В (важкий режим роботи)

Висота

143 мм

максимальный ток в установившемся режиме

1.5 А важкий режим роботи

Короткочасне перевищення моменту

170-200 % від номінального крутного моменту двигуна

Кількість дискретних виходів

2

Апаратний інтерфейс

2-провідний RS 485 для Modbus

Постійна часу

20 мс +/- 1 мс для зміни завдання

Лінійний струм

2.1 А при 380 В (важкий режим роботи) | 1.8 А при 460 В (важкий режим роботи)

Частота перемикання

2..12 кГц регульований

Розсіювана потужність [Вт]

22.7 В, at In (важкий режим роботи)

Максимальний струм перехідного процесу

2.3 А впродовж 60 с (важкий режим роботи)

Вихідна напруга

380..460 В трифазний

Кількість дискретних входів

4

Номінальна частота перемикання

4 кГц

Швидкість передачі

4800 біт/с | 9600 біт/с | 19200 біт/с | 38400 біт/с

Ймовірний струм КЗ [Isc]

5 кА

Мінімальний струм перемикання

5 мА при 24 В постійний струм для логічне реле

Ширина

72 мм

Код УКТЗЕД

9032890000

Роздільна здатність за частотою

аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт | пульт 0,1 Гц

Тип аналогового виходу

AO1 програмно-конфігурована напруга: 0...10 В, повний опір: 470 Ом, роздільна здатність: 8 біт

Призначення продукту

асинхронні двигуни

Штрих-код

b3606480706301

Служба обміну даними

читання регістрів зберігання (03) 29 слів | запис 1 регістра (06) 29 слів | запис декількох регістрів (16) 27 слів | читання/запис декількох регістрів (23) 4/4 слова | читати ідентифікацію пристрою (43)

Гальмівний крутний момент

до 150 % від номінального моменту двигуна з гальмівним резистором при високій інерційності

Ізоляція

електрична між силовою частиною та системою керування

Електричне з'єднання

клема, момент затяжки: 1.5...2.5 мм² (L1, L2, L3, PA/+, PB, U, V, W)

Кількість в одному комплекті

комплект з 1 шт

Тип аналогового входу

конфігурований струм AI1 0...20 мА 250 Ом | конфігурована напруга AI1 0...10 В 30 кОм | конфігурована напруга AI1 0...5 В 30 кОм

Лінійне прискорення і уповільнення

лінеаризація від 0...999.9 с | U

Тип дискретного виходу

логічний вихід LO+, LO- | захищений релейний вихід R1A, R1B, R1C 1 перемикаючий контакт

Логіка дискретних входів

негативна логіка (прийомник), > 16 В (стан 0) , < 10 В (стан 1) , вхідний повний опір 3,5 кОм | позитивна логіка (джерело), 0...< 5 В (стан 0) , > 11 В (стан 1)

Тип захисту

перенапруга в мережі | недонапруга в мережі | перевантаження по струму між вихідн.фазами та землею | захист від перегріву | коротке замикання між фазами двигуна | від втрати вхідної фази | тепловий захист двигуна i2t

Тип гальмування

постійним струмом, <30 с

Тип дискретного входу

програмований LI1...LI4 24 В 18...30 В

Тип конектора

RJ45 (на лицьовій стороні) для Modbus

Кадр даних

RTU для Modbus

Швидкісний діапазон

Січ.20

Форма керуючої дії асинхронним двигуном

векторне керування в розімкнутій системі | квадратичне співвідношення напруга/частота

Компенсація ковзання ротора

встановлений на заводі

Потужність двигуна [кВт]

0.37 кВт для важкий режим роботи

Потужність двигуна [к.с.]

0.5 к.с для важкий режим роботи

[Us] номінальна напруга живлення

380..460 В - 15...10 %

Частота мережі живлення

50/60 Гц +/- 5 %

Назва пристрою

ATV310

Електромагнітний фільтр

без фільтра ЕМС

Серія продукту

Easy Altivar 310

Протокол порту обміну даними

Modbus

Тип виробу або компоненту

перетворювач частоти

Конкретне застосування виробу

прості машини та механізми

Кількість фаз мережі

трифазний

Робоча температура повітря

-10-55 °C Без зниження номінальних характеристик | 55-60 °C знята захисна кришка з верхньої частини перетворювача зі зниженням струму на 2,2 % на °C

Висота над рівнем моря

<= 1000 m без зниження номінальних характеристик

Ударостійкість

15 gn для 11 мс відповідно до МЕК 60068-2-27

Ступінь забруднення

2 відповідно до МЕК 61800-5-1

Температура навколишнього повітря для збер

-25-70 °C

Відносна вологість

5-95 % без конденсату відповідно до МЕК 60068-2-3 | 5-95 % без крапель води відповідно до МЕК 60068-2-3

Ступінь захисту

IP20 без глухої пластини у верхній частині | IP40 верх

Стандарти

МЕК 61800-3 | МЕК 61800-5-1

Характеристики зовнішнього середовища

стійкість до пилового забруднення клас 3S2 відповідно до МЕК 60721-3-3 | стійкість до хімічного забруднення клас 3C3 відповідно до МЕК 60721-3-3

Робоче положення

вертикальне, +/- 10 градусів

Спосіб збірки

з тепловідвідним радіатором
