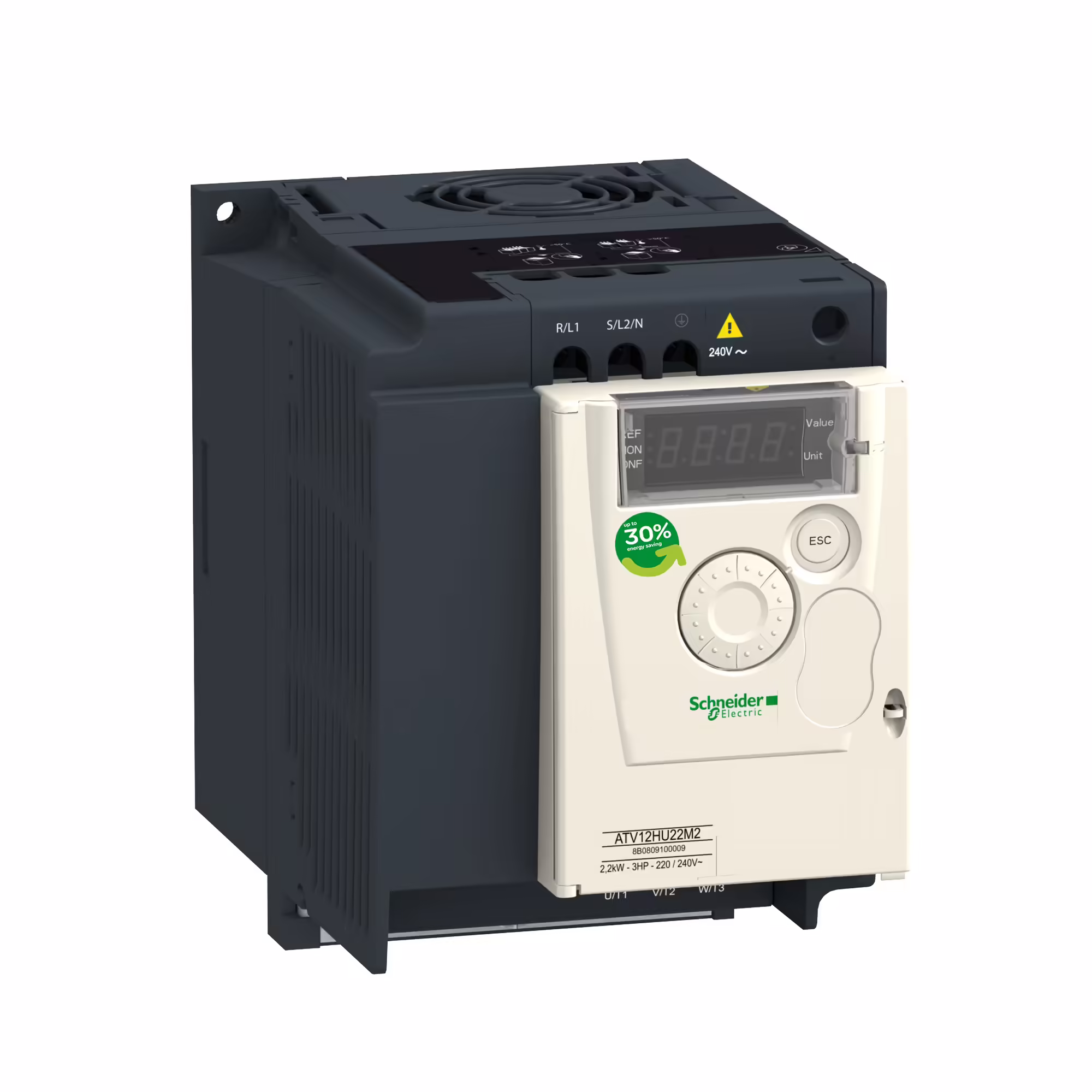

ATV12HU22M2TQ ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV12 2.2КВТ (7ШТ)
Altivar Machine ATV12 - це пропозиція частотних перетворювачів для комерційного обладнання та простих машин. Він працює з номінальною потужністю до 2,...
КаталогОБЛАДНАННЯ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯЯУправління електродвигунамиЧастотні перетворювачіATV12HU22M2TQ ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV12 2.2КВТ (7ШТ)
ATV12HU22M2TQ ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV12 2.2КВТ (7ШТ)
Характеристики
Серія продукту
Altivar 12
Тип виробу або компоненту
перетворювач частоти
Виявлена мінімальна ширина позначки
IP20
Допустиме відхилення напруги мережі
10%
Протокол порту обміну даними
Modbus
Номінальний вихідний струм
10 А
Конкретне застосування виробу
прості машини та механізми
Конструкція перетворювача частоти
перетворювач напруги
Усі характеристики
Консультація менеджера
+38 095 270 71 6614 799,63 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Altivar Machine ATV12 - це пропозиція частотних перетворювачів для комерційного обладнання та простих машин. Він працює з номінальною потужністю до 2,2 кВт / 3 кінські сили і номінальною напругою від 200 В до 240 В змінного струму. Він розроблений з радіатором для нормального довкілля і корпусом з вентилятором. Він має розширені функції ПІД-регулятора і ''підхвату на льоту'', основні кабелі, та легке налаштування керування двигуном. Він має розширені функції ПІД і лову на льоту, основні кабелі та легке налаштування керування двигуном. Виходячи з потреб, він може поставлятися без радіатора, з вбудованим фільтром ЕМС або як стандартна версія. Привод Altivar 12 стандартно інтегрує комунікаційний протокол Modbus. Цей Altivar Machine ATV12 призначений для простих застосувань у промисловості, комерційних машинах і машинах HVAC, таких як конвеєри, насоси, екстрактори, бар'єри доступу та бігові доріжки. Він відповідає IEC, UL та іншим міжнародним стандартам. Сумісність із програмним забезпеченням SoMove дозволяє зберігати та переносити конфігурації на запасний електропривід, скорочуючи час простою на технічне обслуговування. Він продається партією по 7. Він має оптимізоване застосування потужності та крутного моменту для вентиляції та насосних застосувань, що дозволяє заощадити до 30% енергії. Асортимент ATV12 відповідає основним вимогам до машин у поєднанні з простотою.
Додаткова інформація
Помилка лінеаризації
+/- 0,3 % максимального значення для аналоговий вхід
Вихідна частота приводу
0.5-400 Гц
Кількість аналогових входів
1
Кількість HW інтерфейсів RS485
1 | 0
Кількість релейних виходів
1
Кількість аналогових виходів
1
Кількість адрес
1-247
Ймовірний струм КЗ [Isc]
1 кА
Тип конектора
1 RJ45
Максимальний струм у сталому режимі
10 А при 4 кГц
Базовий струм навантаження при високому пе
10.0 А
Ширина
105 мм
Втрати потужності не залежать від статично
11.0 В
Момент затягування
1.2 Н.м
Максимальний струм запобіжника
12.5 А
Висота
130 мм
Маса нетто
1.4 кг
Короткочасне перевищення моменту
150-170 % від номінального крутного моменту двигуна
Максимальний струм перехідного процесу
15.0 А впродовж 60 с (важкий режим роботи) | 16.5 А впродовж 2 с (важкий режим роботи)
Глибина
156.2 мм
Значення ємності ланки постійного струму
1890.0 мкФ
Кількість дискретних виходів
2
Апаратний інтерфейс
2-провідний RS 485
Постійна часу
20 мс +/- 1 мс для зміни завдання
Тривалість вибірки
20 мс, відхилення +/- 1 мс для логічний вхід | 10 мс для аналоговий вхід
Максимальний вхідний струм
20.2 А
Частота перемикання
2..16 кГц регульований | 4..16 кГц з коефіцієнтом зниження
Номінальна вихідна потужність
2200.0 В
Лінійний струм
24.0 А при 100 В (важкий режим роботи) | 20.2 А при 120 В (важкий режим роботи)
Максимальна вихідна напруга
240 В
Кількість дискретних входів
4
Максимальна вихідна частоста
4 кГц
Номінальна частота перемикання
4 кГц
Повна потужність
4.8 кВА при 240 В (важкий режим роботи)
Допустиме відхилення частоти мережі
5%
Частота мережі
50...60 Гц
Формат даних
8 біт, конфігурується непарний, парний або без парності
Код УКТЗЕД
9032890000
Втрати потужності на пристрій залежно від с
93.0 В
Швидкість передачі
9,6 кбіт/с | 19.2 кбіт/с | 38,4 кбіт/с
Роздільна здатність за частотою
аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт | пульт 0,1 Гц
Штрих-код
b3606480076619
Служба обміну даними
читання регістрів зберігання (03) 29 слів | запис 1 регістра (06) 29 слів | запис декількох регістрів (16) 27 слів | читання/запис декількох регістрів (23) 4/4 слова | читати ідентифікацію пристрою (43)
Ізоляція
електрична між силовою частиною та системою керування
Кількість в одному комплекті
комплект з 7 шт
Лінійне прискорення і уповільнення
лінеаризація від 0 to 999.9 с | U | S
Компенсація ковзання ротора
налаштовуємий | встановлений на заводі
Можлива робота у 4 квадрантах
ні
Підтримуваний протокол для INTERBUS
ні
З функцією безпечної зупинки роботи (SOS)
ні
Підтримуваний протокол для BACnet
ні
Підтримуваний протокол для LON
ні
З функцією безпечної зупинки 2 (SS2)
ні
З функцією безпечної зупинки 1 (SS1)
ні
Підтримуваний протокол для KNX
ні
Підтримуваний протокол для PROFIsafe
ні
Підтримуваний протокол для Foundation Fieldbus
ні
Підтримуваний протокол для інших магістрал
ні
Присутній оптичний інтерфейс
ні
Підтримуваний протокол для INTERBUS-Safety
ні
Підтримуваний протокол для TCP/IP
ні
З функцією безпечного управління гальмами (
ні
Підтримуваний протокол для AS-Interface Safety at Work
ні
Підтримуваний протокол для SafetyBUS P
ні
З функцією безпечного контролю швидкості (SS
ні
Підтримуваний протокол для SERCOS
ні
З функцією безпечного відключення моменту (
ні
Підтримуваний протокол для ASI
ні
Підтримуваний протокол для PROFIBUS
ні
Підтримуваний протокол для PROFINET CBA
ні
З функцією безпечного напрямку (SDI)
ні
Підтримуваний протокол для Data-Highway
ні
Підтримуваний протокол для PROFINET IO
ні
Підтримуваний протокол для DeviceNet
ні
Підтримуваний протокол для EtherNet/IP
ні
З функцією безпечної програмованої логіки
ні
Інтегрований гальмівний резистор
ні
Підтримуваний протокол для SUCONET
ні
З функцією безпечного обмеження швидкості (
ні
Можливий 1 фазний низький струм
ні
Підтримуваний протокол для CAN
ні
Дозволено застосування в побутових і комер
ні
Підтримуваний протокол для DeviceNet Safety
ні
З функцією безпечного положення (SP)
ні
З функцією безпечного обмеження положення (
ні
Кількість HW інтерфейсів PROFINET
0
Кількість HW інтерфейсів industrial Ethernet
0
Кількість HW паралельних інтерфейсів
0
Кількість HW інтерфейсів RS422
0
Кількість HW інтерфейсів USB
0
Кількість HW інтерфейсів RS232
0
Кількість входів, без потенціалу
0
Кількість входів, двонаправлених, з потенці
0
Кількість інших HW інтерфейсів
0
Тип захисту
перенапруга в мережі | недонапруга в мережі | перевантаження по струму між вихідн.фазами та землею | захист від перегріву | коротке замикання між фазами двигуна | від втрати вхідної фази | тепловий захист двигуна i2t
Матеріал корпусу
пластиковий
Тип гальмування
постійним струмом
Розсіювана потужність [Вт]
примусове охолодження: 93.0 В
Кадр даних
RTU
Метод доступу
сервер Modbus послідовний
Швидкісний діапазон
Січ.20
Граничне значення ЕМС (відповідає вимогам)
так
Підтримуваний протокол для Modbus
так
Дозволено застосування в промислових зонах
так
Комп'ютерний порт
так
Присутній робочий елемент
так
Форма керуючої дії асинхронним двигуном
векторне керування в розімкнутій системі | скалярне керування (V/f) | квадратичне співвідношення напруга/частота
Тип поляризації
відсутній повний опір
Навколишнє середовище
Вібростійкість
1 gn (f = 13-200 Гц) відповідно до МЕК 60068-2-6 | 1,5 мм від вершини до вершини (f = 3-13 Гц) - привід, змонтований на симетричній DIN-рейці - відповідно до МЕК 60068-2-6
Робоча температура повітря
-10-50 °C без зниження номінальних характеристик | 50-60 °C зі зниженням струму на 2,2 % на °C
Робоча температура навколишнього середови
-10-60 °C
Макс. прискорення при вібронапрузі (при екс
10 м/с² при 13...200 Гц
Макс. прискорення при вібраційному наванан
10 м/с² при 13...200 Гц | 10 м/с² при 13...200 Гц
Висота над рівнем моря
> 1000...2000 m зі зменшенням струму на 1 % на 100 м | <= 1000 m без зниження номінальних характеристик
Ударостійкість
15 gn для 11 мс відповідно до МЕК 60068-2-27
Максимальний прогин при вібраційному наван
1,5 мм при 2...13 Гц | 1,5 мм при 2...13 Гц | 1,5 мм при 2...13 Гц
Макс. прискорення при ударному впливі (при е
150 м/с² при 11 мс
Макс. прискорення при ударному наванантаже
150 м/с² при 11 мс | 150 м/с² при 11 мс
Об'єм охолоджуючого повітря
16 м³/год
Ступінь забруднення
2
Температура навколишнього повітря для збер
-25-70 °C
Температура середовища при транспортуванн
-25-70 °C
Рівень шуму
45 дБ
Відносна вологість
5-95 % без конденсату відповідно до МЕК 60068-2-3 | 5-95 % без крапель води відповідно до МЕК 60068-2-3
Маркування
CE
Клас навколишнього середовища (при зберіга
клас 1C3 згідно з IEC 60721-3-1 | клас 1S2 згідно з IEC 60721-3-1
Клас навколишнього середовища (при транспо
клас 2C3 згідно з IEC 60721-3-2 | клас 2S1 згідно з IEC 60721-3-2
Клас навколишнього середовища (при експлуа
клас 3C3 згідно з IEC 60721-3-3 | клас 3S2 згідно з IEC 60721-3-3
Категорія перенапруги
клас III
Сертифікація виробу
NOM | CSA | C-Tick | UL | GOST | RCM | KC
Контур регулювання
регульований ПІД-регулятор
Стандарти
UL 508C | UL 618000-5-1 | МЕК 61800-5-1 | МЕК 61800-3
Робоче положення
вертикальне, +/- 10 градусів
Спосіб збірки
з тепловідвідним радіатором
Головна
Допустиме відхилення напруги мережі
10%
Номінальний вихідний струм
10 А
Кількість вхідних фаз
2
[Us] номінальна напруга живлення
200..240 В | 200..240 В - 15...10 %
Потужність двигуна [кВт]
2.2 кВт
Кількість вихідних фаз
3
Потужність двигуна [к.с.]
3 к.с | 3 к.с
Частота мережі живлення
50/60 Гц +/- 5 %
Серія продукту
Altivar 12
Виявлена мінімальна ширина позначки
IP20
Протокол порту обміну даними
Modbus
Спосіб кріплення
монтаж в шафу
Тип виробу або компоненту
перетворювач частоти
Конструкція перетворювача частоти
перетворювач напруги
Конкретне застосування виробу
прості машини та механізми
Електромагнітний фільтр
вбудований
-
