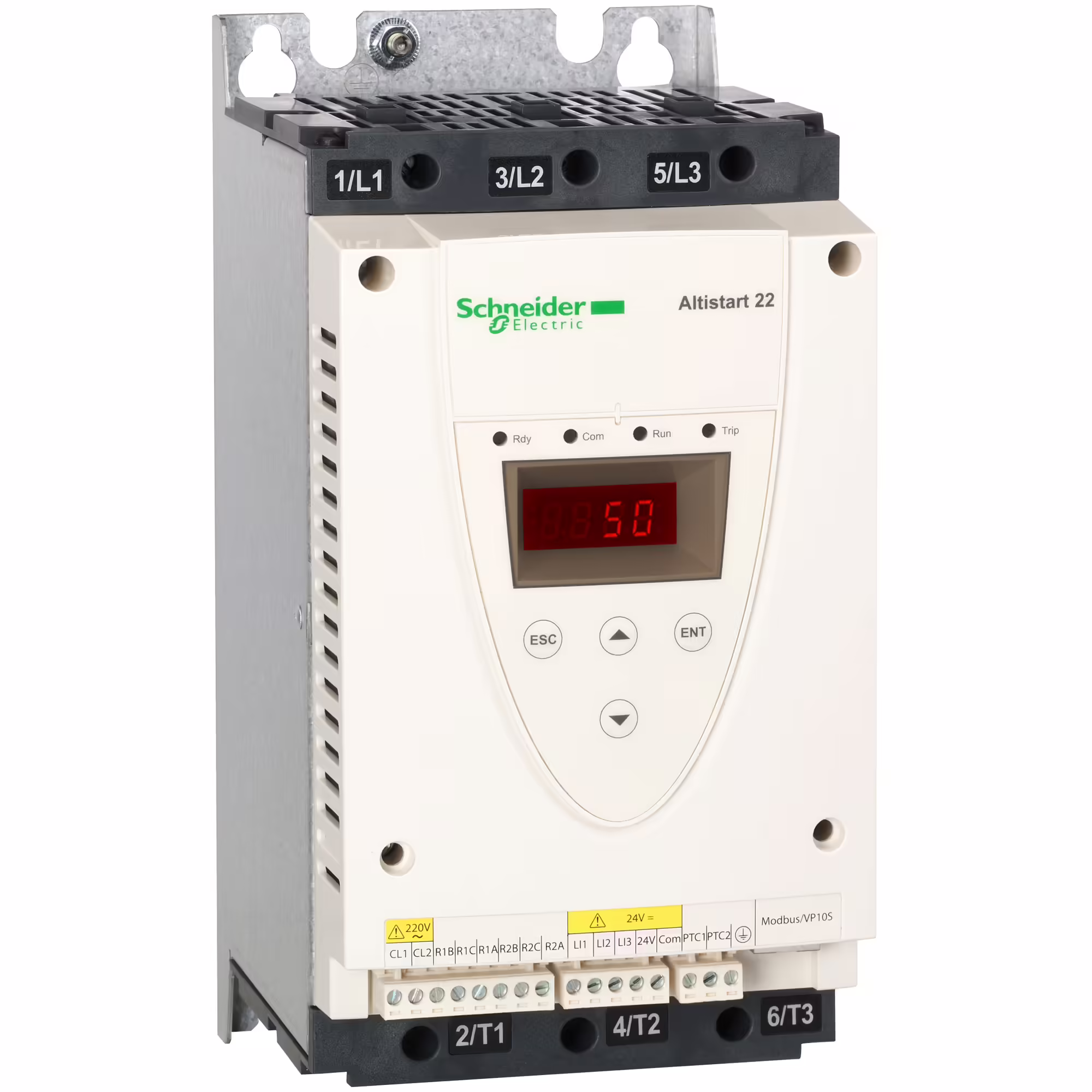

ATS22D47Q ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS22 47A 400B

Відносна вологість

0-95 % без конденсату або крапель води відповідно до МЕК 60068-2-3

Вібростійкість

1 gn (f= 13-200 Гц) відповідно до МЕК 60068-2-6 | 1,5 мм (f= 2-13 Гц) відповідно до МЕК 60068-2-6

Робоча температура повітря

-10-40 °C (без зниження номінальних характеристик) | 40-60 °C (зі зниженням струму на 2,2 % на °C)

Висота над рівнем моря

<= 1000 m без зниження номінальних характеристик | > 1000...< 2000 m зі зниженням струму на 2,2 % на кожні 100 м

Ударостійкість

15 gn для 11 мс відповідно до МЕК 60068-2-27

Температура навколишнього повітря для збер

-25-70 °C

Рівень шуму

45 дБ

Сертифікація виробу

CCC | C-Tick | UL | GOST | CSA

Ступінь захисту

IP20

Стандарти

МЕК 60947-4-2

Ступінь забруднення

рівень 2 відповідно до МЕК 60664-1

Вихідний струм

0.4...1 Icl регульований

Тип конектора

1 RJ45

Мінімальний струм перемикання

100 мА при 12 В постійний струм (релейні виходи)

Потужність двигуна [кВт]

11 кВт 230 В | 22 кВт 400 В | 22 кВт 440 В

Ширина

130 мм

Глибина

169 мм

Межі напруги живлення

195-484 В

Кількість дискретних виходів

2

Споживана потужність ланцюга керування

20 Вт

Напруга дискретного входу

24 В <= 30 В

Висота

265 мм

Кількість дискретних входів

3

Встановлене обладнання

31

Частота мережі

45...66 Гц

Розсіювана потужність [Вт]

48 В для стандартних застосувань

Швидкість передачі

4800, 9600 або 19200 біт/с

Максимальний струм перемикання

5 А 250 В змінний струм резистивний 1 релейні виходи | 5 А 30 В постійний струм резистивний 1 релейні виходи | 2 А 250 В змінний струм індуктивне 0.4 20 мс релейні виходи | 2 А 30 В постійний струм індуктивне 7 мс релейні виходи

Частота мережі живлення

50...60 Гц - 10...10 %

Діапазон потужності

7-11 кВт в200-240 В 3 фази | 15-25 кВт в380-440 В 3 фази

Маса нетто

7 кг

Вхід датчика PTC

750 Ом

Код УКТЗЕД

8504409000

Штрих-код

b3606480167201

Маркування

CE

Підключення пристрою

до клем двигуна, обмотки якого з'єднанні у трикутник | в лінії живлення двигуна

Тип дискретного входу

(LI1, LI2, LI3) логічний, 5 мА 4,3 кОм

Протокол порту обміну даними

Modbus

Тип захисту

обрив фази: мережа | тепловий захист: двигун | тепловий захист: пускач

Інформаційна лінія зв'язку

послідовний

Логіка дискретних входів

позитивна логіка LI1, LI2, LI3 при Стані 0: < 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА

Тип охолодження

примусове охолодження

Тип пускача двигуна

пристрій плавного пуску

Тип дискретного виходу

релейні виходи R1 230 В робота,попередж.,тривога, стоп,не стоп,запуск,готов перемикаючий контакт | релейні виходи R2 230 В робота,попередж.,тривога, стоп,не стоп,запуск,готов перемикаючий контакт

Апаратний інтерфейс

RS485 багатоточковий

Доступна функція

вбудований байпас (шунтуючий контактор)

Робоче положення

вертикальне, +/- 10 градусів

Спосіб збірки

з тепловідвідним радіатором

[Uc] напруга схеми керування

230 В - 15...10 % 50/60 Гц

[Us] номінальна напруга живлення

230..440 В - 15...10 %

Кількість фаз мережі

3 фази

Заводська уставка струму

42 А

Номінальний струм пускача IcL

47 А для підключення до лінії живлення двигуна для стандартних застосувань

Категорія застосування

AC-53A

Серія продукту

Altistart 22

Призначення продукту

асинхронні двигуни

Найменування компонента

ATS22

Конкретне застосування виробу

насоси та вентилятори

Тип виробу або компоненту

пристрій плавного пуску (ППП)

Тип пуску

пуск з контролем моменту (струм обмежений до 3,5 In)
