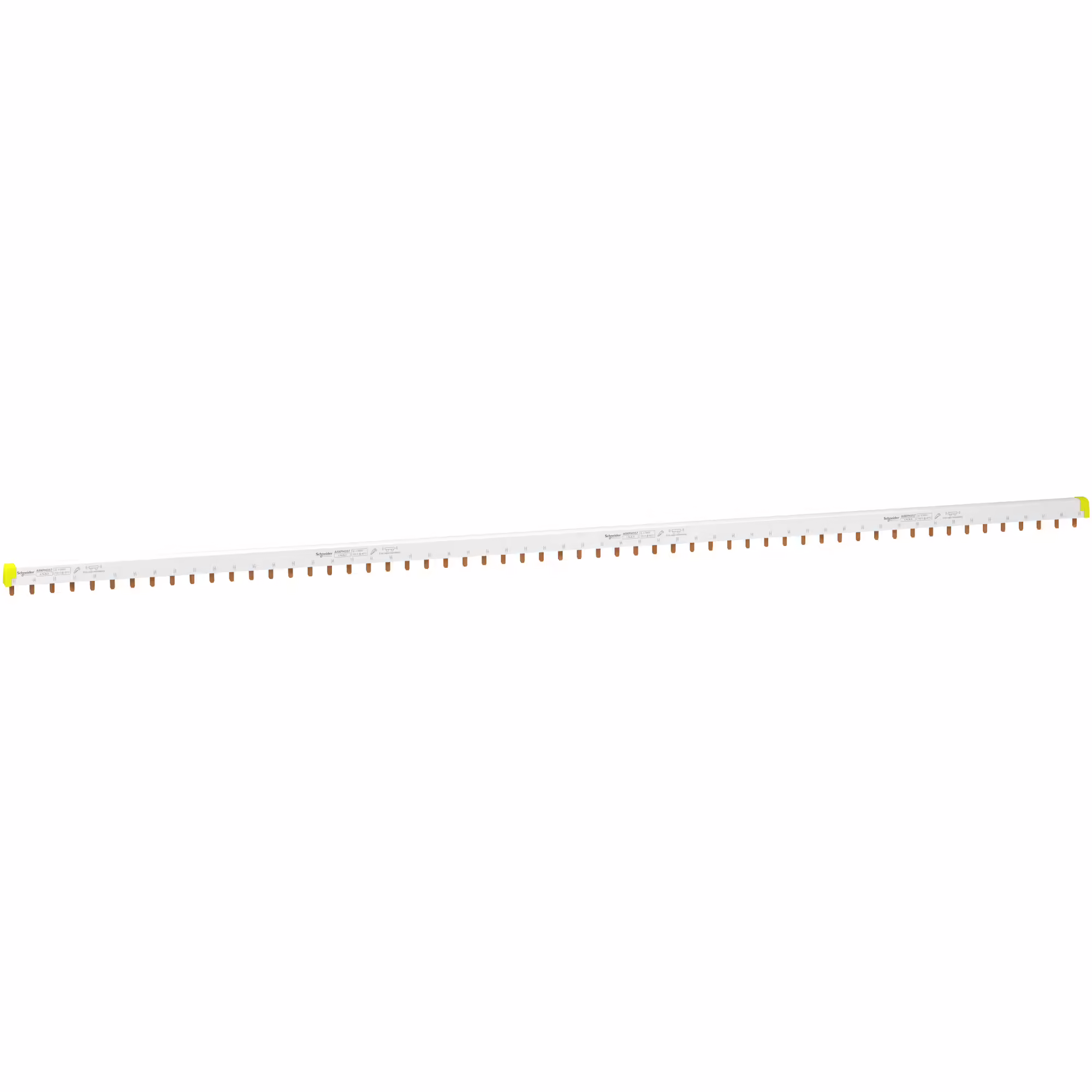

Гребінчаста шинка Schneider Electric Acti9 3P 57 модулів 18 мм (A9XPH357)
Горизонтальна гребінчаста шинка Acti9 на 57 модулів призначена для модульного облданання серій Acti9 iC60 або iK60. Призначена для використання разом...
Каталог
ОБЛАДНАННЯ ПОБУТОВОГО ТА КОМЕРЦІЙНОГО ПРИЗНАЧЕННЯ
Електромонтажні аксесуари
Шинки, клеми, ізоляція
Гребінчаста шинка Schneider Electric Acti9 3P 57 модулів 18 мм (A9XPH357)
Гребінчаста шинка Schneider Electric Acti9 3P 57 модулів 18 мм (A9XPH357)
Характеристики
Загальна кількість модулів шириною 18 мм
57
Категорія аксесуара/запасної частини
аксесуар для підключення
Тип виробу або компоненту
Гребінчаста шинка
Серія продукту
Acti9
Спосіб кріплення
Горизонтальний
Опис рядків
3L
Усі характеристики
Консультація менеджера
+38 050 324 42 60
Код: A9XPH357
Шинна гребінка Acti9 для 3P модульного обладнання 57 модулів Schneider Electric
Горизонтальна гребінчаста шинка Acti9 призначена для підключення 3P модульного обладнання серій iC60 або iK60. Має 3 полюси, конфігурацію L1 L2 L3, 57 модулів по 18 мм, номінальний струм 100 А та тип електричного підключення PIN.
за шт.
2 227,06 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Горизонтальна гребінчаста шинка Acti9 на 57 модулів призначена для модульного облданання серій Acti9 iC60 або iK60. Призначена для використання разом з 3P модульним обладнанням, конфігурація шинки: L1 L2 L3. До неї можна підключити 19 пристроїв з конфігурацією полюсів 3P. Довжина 1000 мм. Загальна кількість модулів 57 по 18 мм. Площа поперечного перерізу 1 піна 16 мм2. Тип електричного підключення PIN. Кількість фаз - 3. Кількість полюсів - 3. Номінальний робочий струм Ie при 40°C становить 100 А. Струм короткого замикання Isc відповідає величині відключаючої здатністі автоматичних вимикачів Schneider Electric. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна робоча напруга Ue становить 415 В змінного струму. Колір шинки білий RAL9003. Ступінь забруднення пристрою 3. Відповідно до стандарту МЕК 60695-2-1 вогнестійка самозатухаюча при 960°С протягом 30 с. Відповідає стандартам МЕК 60947-7-1 і МЕК 61439-2.
Додаткова інформація
Код УКТЗЕД
8536699090
Висота
1000 мм
Додаткове обладнання
набір з 10 штук торцева частина
Кількість шляхів
19 пінів 3 L
Кількість модулів Ш = 9 мм
114
Відстань між лініями
54 мм
Маркування
L1 L2 L3
Тип конектора
Клема
Опис виробу
Відрізний
[Ui] номінальна напруга ізоляції
500 В змінний струм відповідно до МЕК 61439-2
[Ie] номінальний робочий струм
100 А на 40 °C
Ізоляція
Ізольований
[Ue] номінальна робоча напруга
415 В змінний струм
Крок підключення
18 мм
Колір
Білий (RAL 9003)
Конфігурація полюсів
1 x 3P
Сумісність серії
Acti9 (Acti9 iC60) | Acti9 (Acti9 iK60) | Acti9 (Acti9 iID) | Acti9 (Acti9 iID K) | Acti9 (Acti9 iSW) | Acti9 (Acti9 iSW-NA) | Multi9 (Multi9 C60)
Місце встановлення
Верхній та нижній на клеми тунельного типу | Верхній та нижній на подвійна клема
Навколишнє середовище
Ступінь захисту
IP20 з кінцевиками та зубчастими ковпачками
Ступінь забруднення
3 відповідно до МЕК 60947-7-1
Вогнестійкість
960 °C ( 30 с ) відповідно до МЕК 60695-2-1
Стандарти
МЕК 60947-7-1 | МЕК 61439-2
Головна
Загальна кількість модулів шириною 18 мм
57
Категорія аксесуара/запасної частини
аксесуар для підключення
Тип виробу або компоненту
Гребінчаста шинка
Серія продукту
Acti9
Спосіб кріплення
Горизонтальний
Опис рядків
3L
