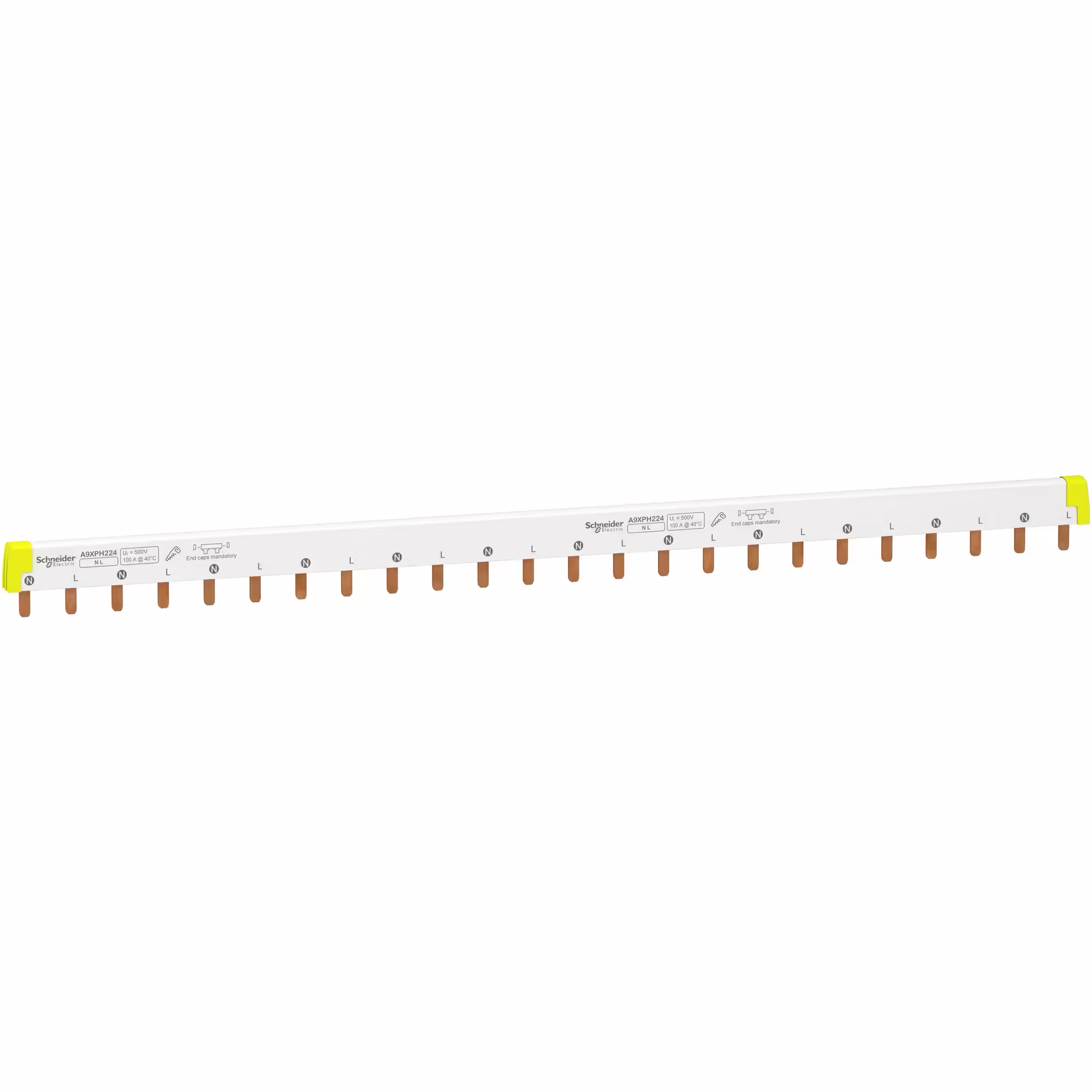

A9XPH224 ГРЕБІНЧАСТА ШИНКА 2П.48 МОДУЛІВ 9ММ

Конфігурація полюсів

1 x 1P + N | 1 x 2P

[Ie] номінальний робочий струм

100 А на 40 °C

Кількість шляхів

12 пінів N + 1 Л

Крок підключення

18 мм

Відстань між лініями

36 мм

[Ue] номінальна робоча напруга

415 В змінний струм

Ширина

430 мм

Кількість модулів Ш = 9 мм

48

[Ui] номінальна напруга ізоляції

500 В змінний струм відповідно до МЕК 61439-2

Код УКТЗЕД

8536699090

Сумісність серії

Acti9 (Acti9 iC60) | Acti9 (Acti9 iK60) | Acti9 (Acti9 iID) | Acti9 (Acti9 iID K) | Acti9 (Acti9 iSW) | Acti9 (Acti9 iSW-NA) | Multi9 (Multi9 C60)

Штрих-код

b3606480485039

Колір

Білий (RAL 9003)

Ізоляція

Ізольований

Тип конектора

Клема

Маркування

N L

Місце встановлення

Верхній та нижній на клеми тунельного типу | Верхній та нижній на подвійна клема

Опис виробу

Відрізний

Опис рядків

1L + N

Загальна кількість модулів шириною 18 мм

24

Серія продукту

Acti9

Категорія аксесуара/запасної частини

аксесуар для підключення

Спосіб кріплення

Горизонтальний

Тип виробу або компоненту

Гребінчаста шинка

Ступінь забруднення

3 відповідно до МЕК 60947-7-1

Вогнестійкість

960 °C ( 30 с ) відповідно до МЕК 60695-2-1

Ступінь захисту

IP20 з кінцевиками та зубчастими ковпачками

Стандарти

МЕК 60947-7-1 | МЕК 61439-2
