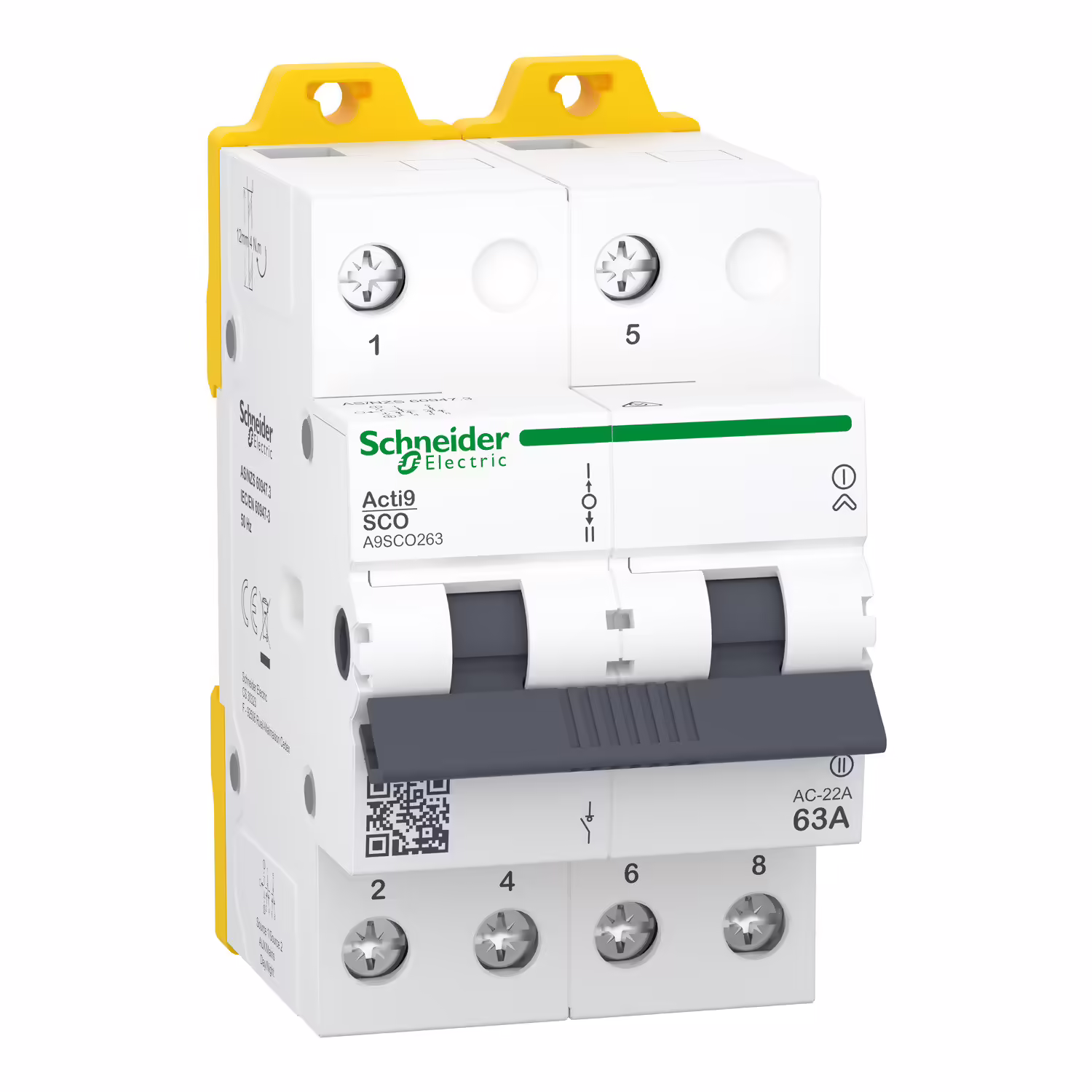

A9SCO263 Перемикач 3-х позиційний iSSW Acti9, 2P, 63 A, 400/415 В

Механічна зносостійкість

10000 циклів

Довжина зачистки проводів

12 мм для верхній і нижній з`єднання

[Icm] номінальна найбільша вмикаюча здатніст

1.26 кА

[Icw] номінальний короткочасно допустимий ст

1.26 кА впродовж 1 с на 400/415 В

Маса нетто

230 г

Монтажна опора

35 мм DIN-рейка

Момент затягування

4-4 Н.м верхній і нижній

[Ue] номінальна робоча напруга

400/415 В

Глибина

44 мм

Ширина

52.5 мм

Кількість модулів Ш = 9 мм

6

[Uimp] номінальна імпульсна витримувана напру

6 кВ

[Ie] номінальний робочий струм

63 А

[Ui] номінальна напруга ізоляції

690 В

Електрична зносостійкість

7000 циклів

Номінальна робоча потужність [Вт]

7.8 кВт на 240 В (AC-23A) | 7.5 кВт на 230 В (AC-23A) | 12 кВт на 240 В (AC-22A) | 11.6 кВт на 230 В (AC-22A)

Висота

85 мм

Код УКТЗЕД

8536508000

Штрих-код

b3606485810812

Сегмент ринку

Будинки

Клеми підключення

Гвинтові затискачі (верхній і нижній) 1-16 мм² гнучкий | Гвинтові затискачі (верхній і нижній) 1-16 мм² гнучкий з зажимом | Гвинтові затискачі (верхній і нижній) 1-25 мм² жорсткий

Код сумісності

iSSW

Опис параметрів блокування

padlock in ON position

Тип керування

перемикач 3 положення

Індикатор положення контакту

так

Монтажне положення

вертикальний | будь-яке положення

Тип контакту та з`єднання

2 перемикаючі контакти

Опис полюсів

2P

Частота мережі

50/60 Гц

Категорія застосування

AC-23A | AC-22A

Діапазон

Acti9

Серія продукту

Acti9

Назва продукту

Acti9 iSSW

Тип виробу або компоненту

changeover switch

Назва пристрою

iSSW

Відповідність вимогам по ізоляції

так

Область застосування продукту

змінити джерело постачання

Тип мережі

змінний струм

Робоча температура навколишнього середови

-25-60 °C

Ступінь забруднення

3

Знак якості

CE | RCM

Ступінь захисту

IP20 | IP40 всередині щита

Стандарти

МЕК 60947-3 | AS/NZS 60947-3
