Каталог ОБЛАДНАННЯ ПОБУТОВОГО ТА КОМЕРЦІЙНОГО ПРИЗНАЧЕННЯМодульне захисно-комутаційне обладнанняПристрої захисного відключення (ПЗВ)A9R41425 ДИФ. ВИМ. НАВАНТ. iID 4P 25A 30мА AC

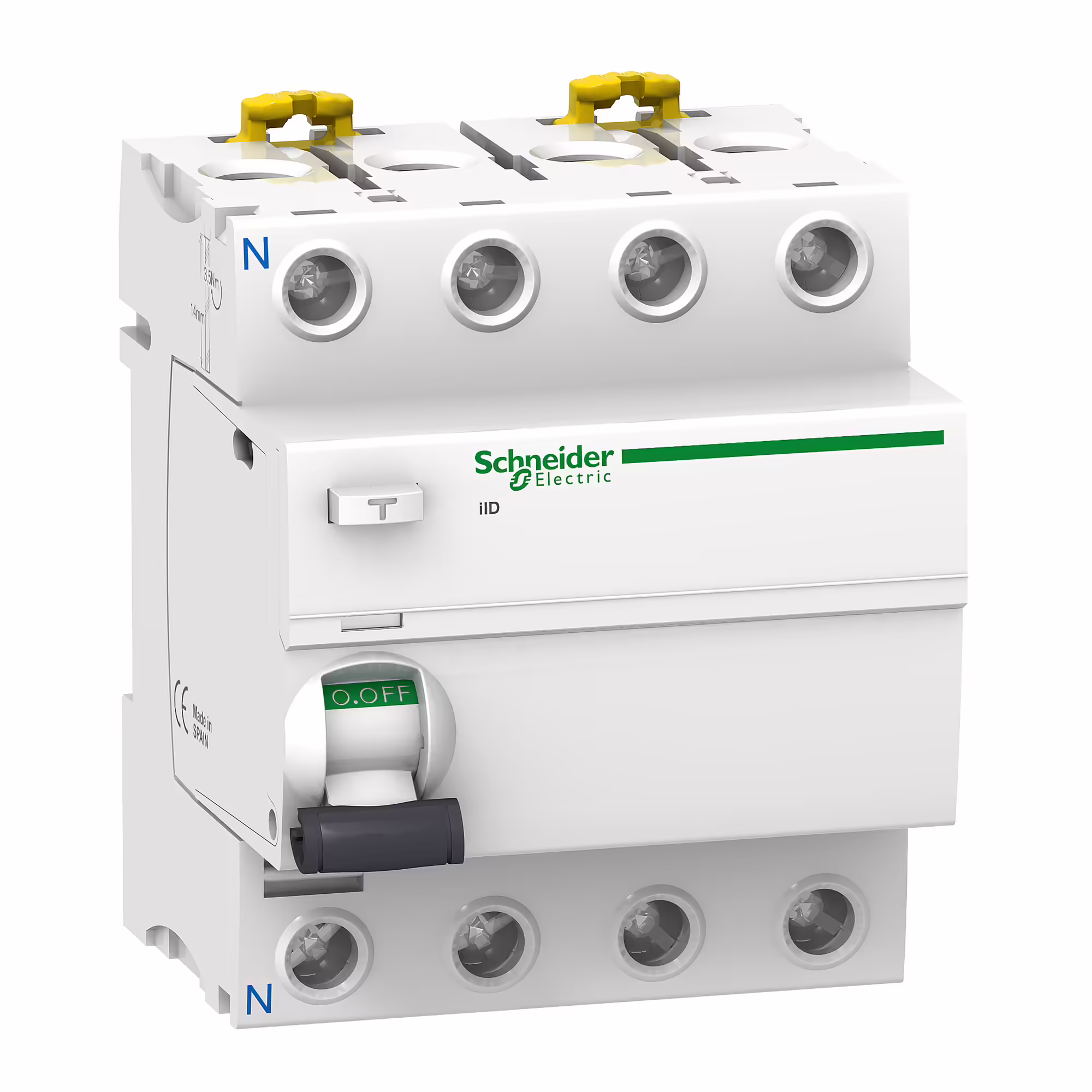

A9R41425 ДИФ. ВИМ. НАВАНТ. iID 4P 25A 30мА AC
Характеристики
[In] номінальний струм
25 А
Чутливість до витоку струму
30 мА
Опис полюсів
4P
Назва продукту
Acti9 iID
Тип виробу або компоненту
автоматичний вимикач захисного відключення (ПЗВ)
Назва пристрою
iID
Час витримки захисту від витоку струму на з
Миттєвий
Клас захисту від витоку струму на землю
Тип АС
Усі характеристики
Консультація менеджера
+38 095 270 71 662 730,32 ₴
В наявності
Швидке замовлення
Доставка
Доставка по Україні до 5 днів з моменту купівлі.
Оплата
Оплачуйте замовлення через сервіси Liqpay та plata by mono.
Гарантія
100% сертифікована продукція. Сервіс та підтримка.
Про товар
Acti9 iID це модульний вимикач диференційного струму (ВДС). Це чотирьохполюсний ВДС з номінальним струмом 25 А, чутливістю до витоку на землю 30 мА типу AC. Він призначений для захисту людини від ураження електричним струмом через прямий або непрямий контакт, а також від пожежі. Механічний індикатор VisiTrip сигналізує про спрацювання ВДС, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Відповідає стандарту МЕК 61008-1. Струм увімкнення та вимкнення (Im/IΔm) 1 500 А. Умовний номінальний струм короткого замикання (Inc/IΔc) становить 10 кА. Він має електричну зносостійкість до 15000 циклів і механічну зносостійкість до 20000 циклів. Робоча напруга Ue становить 380- 415 В змінного струму. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 6 кВ. Частота 50 Гц або 60 Гц. Призначений для встановлення на DIN-рейку. Його ширина складає 8 модулів по 9 мм. Колір продукту білий (RAL9003). Розміри: (Ш) 72 мм x (В) 91 мм x (Г) 73,5 мм. Вага 0,37 кг. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 при встановленні в щиті. Робоча температура від -5°C до 60°C. Температура зберігання від -40°С до 85°С.
Додаткова інформація
Маса нетто
0.37 кг
Номінальний умовний струм короткого замика
10 кА
Довжина зачистки проводів
14 мм для Зверху або знизу з'єднання
Крок підключення
18 мм між фазами | 18 мм між фазою та нейтраллю
Механічна зносостійкість
20000 циклів
Короткочасний струм
250 А
Момент затягування
3.5-3.5 Н.м Зверху або знизу
[Ue] номінальна робоча напруга
380...415 В змінний струм 50/60 Гц
[Ui] номінальна напруга ізоляції
500 В змінний струм 50/60 Гц
Частота мережі
50/60 Гц
[Uimp] номінальна імпульсна витримувана напру
6 кВ
Ширина
72 мм
Глибина
73.5 мм
Кількість модулів Ш = 9 мм
8
Код УКТЗЕД
8536508000
Висота
91 мм
Електрична зносостійкість
AC-1: 15000 циклів
Штрих-код
b3606480089060
Колір
Білий
Монтажна опора
DIN-рейка
Номінальна вмикаюча та вимикаюча здатність
Idm 1500 А | Im 1500 А
Код сумісності
iID
Сегмент ринку
малий комерційний
Технологія відключення диференційного стр
незалежний від напруги
Клеми підключення
одиночна клема Зверху або знизу1-35 мм² жорсткий | одиночна клема Зверху або знизу1-25 мм² гнучкий | одиночна клема Зверху або знизу1-25 мм² гнучкий з зажимом
Тип керування
перемикач
Опис параметрів блокування
Пристрій для встановлення навісних замків
Індикатор положення контакту
так
Місцерозташування пристрою в системі
Вихідний
Спосіб кріплення
Затисканням
Сумісність гребінчастих шин і розподільчих
Зверху або знизу: зубець
Головна
[In] номінальний струм
25 А
Чутливість до витоку струму
30 мА
Опис полюсів
4P
Назва продукту
Acti9 iID
Тип виробу або компоненту
автоматичний вимикач захисного відключення (ПЗВ)
Назва пристрою
iID
Час витримки захисту від витоку струму на з
Миттєвий
Клас захисту від витоку струму на землю
Тип АС
Положення нейтралі
Зліва
Тип мережі
змінний струм
Навколишнє середовище
Ступінь забруднення
3
Температура навколишнього повітря для збер
-40-85 °C
Робоча температура навколишнього середови
-5-60 °C
Ступінь захисту
IP20 відповідно до МЕК 60529 | IP40 (Модульний щит) відповідно до МЕК 60529
Стандарти
МЕК 61008-1 | EN/EC 61008-2-1
Електромагнітна сумісність
Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61008-1
-
