Каталог ОБЛАДНАННЯ ПРОМИСЛОВОГО ПРИЗНАЧЕННЯЯ Управління електродвигунами Пристрої плавного пуску

Пристрої плавного пуску

Фільтри

Ціна

Від

До

Висота над рівнем моря

<= 1000 m без зниження номінальних характеристик | > 1000 m зі зниженням струму на 2,2 % на кожні 100 м

<= 1000 m без зниження номінальних характеристик | > 1000...< 2000 m зі зниженням струму на 2,2 % на кожні 100 м

Тип дисплея

1 світлодіод (Зелений) для пристрій плавного пуску заживлений | 1 світлодіод (Жовтий) для досягнуто номінальної напруги

Тип дискретного виходу

логіка відкритого колектора LO1 кінець пускового сигналу | релейні виходи R1A, R1C нормально відкритий

релейні виходи R1 230 В робота,попередж.,тривога, стоп,не стоп,запуск,готов перемикаючий контакт | релейні виходи R2 230 В робота,попередж.,тривога, стоп,не стоп,запуск,готов перемикаючий контакт

Максимальний струм перемикання

5 А 250 В змінний струм резистивний 1 релейні виходи | 5 А 30 В постійний струм резистивний 1 релейні виходи | 2 А 250 В змінний струм індуктивне 0.4 20 мс релейні виходи | 2 А 30 В постійний струм індуктивне 7 мс релейні виходи

релейні виходи: 2 А при 250 В змінний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження | релейні виходи: 2 А при 30 В постійний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження

релейні виходи: 2 А при 250 В змінний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження | релейні виходи: 2 А при 30 кВ постійний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження

Логіка дискретних входів

позитивна логіка LI1, LI2, LI3 при Стані 0: < 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА

позитивний LI1, LI2, BOOST при Стані 0: < 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА

Тип дискретного входу

(LI1, LI2, LI3) логічний, 5 мА 4,3 кОм

логічний (LI1, LI2, BOOST) функції стоп, пуск та Boost(підвищ. напруги при пуску) <= 8 мА 27 кОм

Мінімальний струм перемикання

10 мАв6 В постійний струм для релейні виходи

100 мА при 12 В постійний струм (релейні виходи)

Напруга дискретного виходу

24 В(обмеження напруги: 6..30 В) логіка відкритого колектора

Напруга дискретного входу

24 В <= 30 В

24...40 В

Час уповільнення

регулюється від 1 до 10 с

Встановлене обладнання

Вібростійкість

1 gn (f= 13-150 Гц) відповідно до МЕК 60068-2-6 | 1,5 мм від вершини до вершини (f= 3-13 Гц) відповідно до МЕК 60068-2-6

1 gn (f= 13-200 Гц) відповідно до МЕК 60068-2-6 | 1,5 мм (f= 2-13 Гц) відповідно до МЕК 60068-2-6

Робоча температура повітря

-10-40 °C (без зниження номінальних характеристик) | 40-50 °C (зі зниженням струму на 2 % на °C)

-10-40 °C (без зниження номінальних характеристик) | 40-60 °C (зі зниженням струму на 2,2 % на °C)

Сертифікація виробу

C-Tick | CCC | GOST | CSA | UL

C-Tick | CSA | CCC | GOST | UL

CCC | C-Tick | UL | GOST | CSA

CCC | UL | GOST | CSA | C-Tick

CSA | GOST | C-Tick | UL | CCC

Ступінь захисту

IP20

Відносна вологість

0-95 % без конденсату або крапель води відповідно до МЕК 60068-2-3

5-95 % без конденсату або крапель води відповідно до МЕК 60068-2-3

Температура повітря для зберігання

-25-70 °C відповідно до МЕК 60947-4-2

Ступінь забруднення

2 відповідно до МЕК 60947-4-2

рівень 2 відповідно до МЕК 60664-1

Ударостійкість

15 gn для 11 мс відповідно до МЕК 60068-2-27

Споживана потужність ланцюга керування

20 Вт

Температура навколишнього повітря для збер

-25-70 °C

Рівень шуму

45 дБ

Заводська уставка струму

28.5 А

42 А

Найменування компонента

ATS22

Тип захисту

обрив фази: мережа | тепловий захист: двигун | тепловий захист: пускач

Підключення пристрою

в лінії живлення двигуна | до клем двигуна, обмотки якого з'єднанні у трикутник

до клем двигуна, обмотки якого з'єднанні у трикутник | в лінії живлення двигуна

Тип охолодження

примусове охолодження

Апаратний інтерфейс

RS485 багатоточковий

Стандарти

МЕК 60947-4-2

Тип конектора

1 RJ45

Вихідний струм

0.4...1 Icl регульований

Швидкість передачі

4800, 9600 або 19200 біт/с

Вхід датчика PTC

750 Ом

Кількість дискретних входів

Протокол порту обміну даними

Modbus

Кількість дискретних виходів

Інформаційна лінія зв'язку

послідовний

Спосіб збірки

з тепловідвідним радіатором

Частота мережі живлення

50...60 Гц - 10...10 %

50...60 Гц - 5...5 %

Момент затягування

0.5-0.5 Н.м | 1.9-2.5 Н.м

0.8-0.8 Н.м

1.9-2.5 Н.м | 0.5-0.5 Н.м

Момент під час запуску

30...80 % пускового моменту двигуна, підкл.до мережі

Глибина

100 мм

131 мм

169 мм

Ширина

130 мм

23 мм

45 мм

Робоче положення

вертикальне, +/- 10 градусів

Вихідна напруга

<= номінальної напруги живлення

Код сумісності

ATS01N1

ATS01N2

Діапазон потужності

0-0.5 кВт в200-240 В 1 фаза | 0-0.5 кВт в200-240 В 3 фази | 0.55-1 кВт в200-240 В 3 фази | 1.1-2 кВт в380-440 В 3 фази

15-25 кВт в380-440 В 3 фази

2.2-3 кВт в200-240 В 3 фази | 2.2-3 кВт в200-240 В 1 фаза | 4-6 кВт в200-240 В 3 фази | 7-11 кВт в200-240 В 3 фази | 7-11 кВт в380-440 В 3 фази

4-6 кВт в380-440 В 3 фази

7-11 кВт в200-240 В 3 фази | 15-25 кВт в380-440 В 3 фази

Межі напруги живлення

195-484 В

342-456 В

99-528 В

Доступна функція

вбудований байпас (шунтуючий контактор)

Тип пускача двигуна

пристрій плавного пуску

Маса нетто

0.16 кг

0.35 кг

0.42 кг

0.56 кг

7 кг

Маркування

Висота

100 мм

124 мм

154 мм

265 мм

Частота мережі

45...66 Гц

47,5...63 Гц

Штрих-код

b3389110667134

b3389110667233

b3389110667264

b3389110667318

b3389110673111

Кількість фаз мережі

1 фаза

3 фази

Потужність двигуна [к.с.]

0.5 к.с, 3 фази при 230 В | 0.5 к.с, 3 фази при 460 В | 1.5 к.с, 3 фази при 460 В

[Uc] напруга схеми керування

110 В Змінний струм +/- 10 % при 30 мА | 24 В Змінний/Постійний струм +/- 10 % при 25 мА | 240 В Змінний струм +/- 10 % при 65 мА

110 В Змінний струм +/- 10 % при 35 мА | 24 В Змінний/Постійний струм +/- 10 % при 30 мА | 240 В Змінний струм +/- 10 % при 80 мА

230 В - 15...10 % 50/60 Гц

вбудований у пускач

Назва пристрою

ATS01

Конкретне застосування виробу

насоси та вентилятори

прості машини та механізми

[Us] номінальна напруга живлення

110..480 В - 10...10 %

230..440 В - 15...10 %

380..415 В - 10...10 %

Тип пуску

пуск з контролем моменту (струм обмежений до 3,5 In)

пуск у режимі регулювання напруги

Номінальний струм пускача IcL

12 А

22 А

25 А

3 А

32 А

Категорія застосування

AC-53A

AC-53B відповідно до МЕК 60947-4-2

Код УКТЗЕД

8504409000

Тип виробу або компоненту

пристрій плавного пуску (ППП)

Серія продукту

Altistart 01

Altistart 22

Призначення продукту

асинхронні двигуни

Споживання струму

110 A при номінальному навантаженні

125 A при номінальному навантаженні

15 A при номінальному навантаженні

160 A при номінальному навантаженні

45 A при номінальному навантаженні

Час запуску

1 с / 100 | 5 с / 20 | 10 с / 10 | регулюється від 1 до 10 с

1 с / 100 | 5 с / 20 | регулюється від 1 до 5 с

регулюється від 1 до 10 с

регулюється від 1 до 10 с | 1 с / 50 | 10 с / 5 | 5 с / 10

Струм дискретного виходу

2 A DC-13 | 3 A AC-15

Розсіювана потужність [Вт]

1 В при повному навантаженні та в кінці запуску | 126 В у перехідному стані

124.5 В у перехідному стані | 4.5 В при повному навантаженні та в кінці запуску

19 В у перехідному стані | 4 В при повному навантаженні та в кінці запуску

4 В при повному навантаженні та в кінці запуску | 124 В у перехідному стані

4 В при повному навантаженні та в кінці запуску | 94 В у перехідному стані

Потужність двигуна [кВт]

0.37 кВт, 3 фази при 230 В | 0.55 кВт, 3 фази при 230 В | 1.1 кВт, 3 фази при 400 В | 0.37 кВт, 1 фаза при 230 В

11 кВт 230 В | 22 кВт 400 В | 22 кВт 440 В

11 кВт, 3 фази при 380..415 В | 7.5 кВт, 3 фази при 380..415 В

15 кВт 400 В | 15 кВт 440 В | 7.5 кВт 230 В

Завантаження...

ATS01N103FT ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 3A 400В

Код: ATS01N103FT

Пристрої плавного пуску

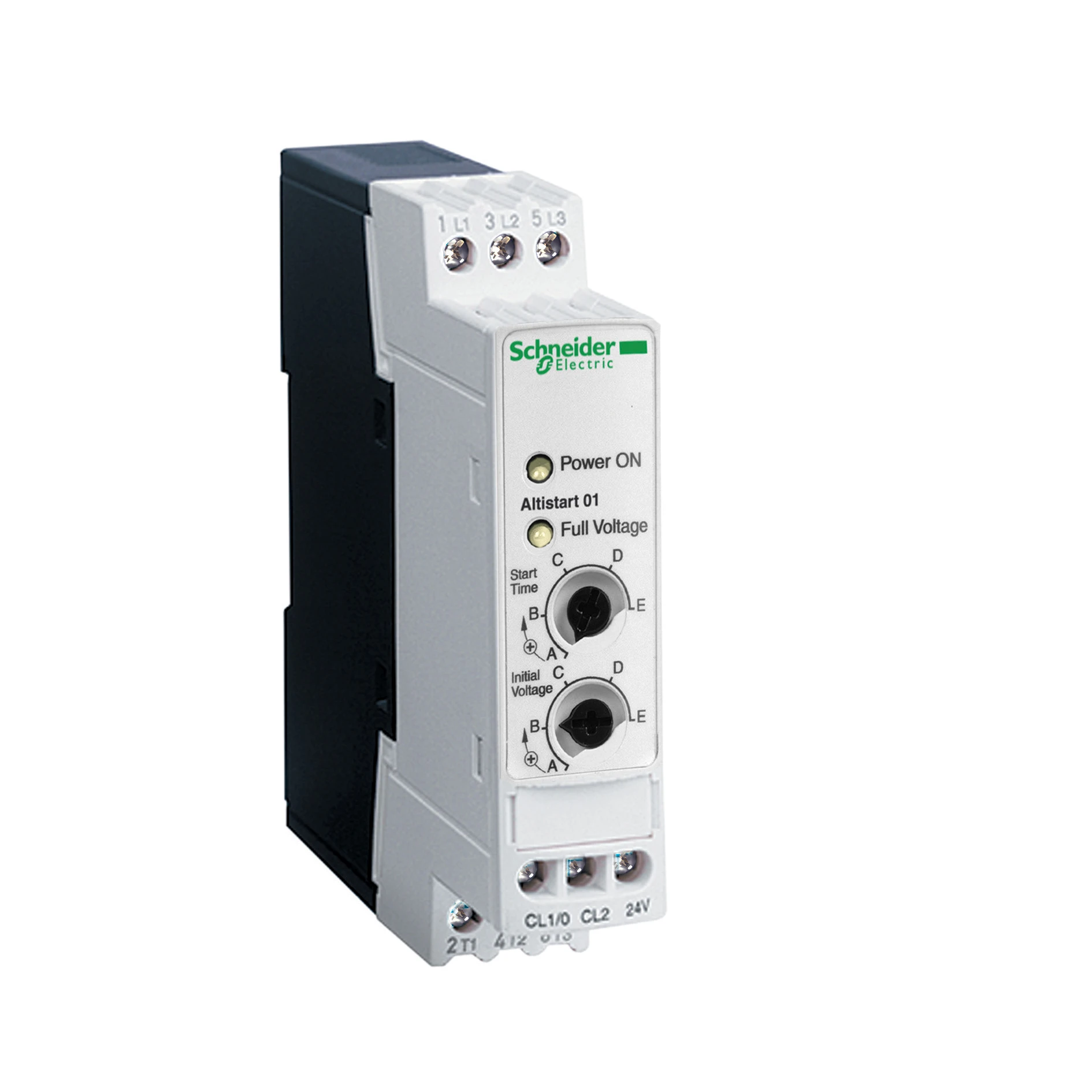

ATS01N103FT ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 3A 400В

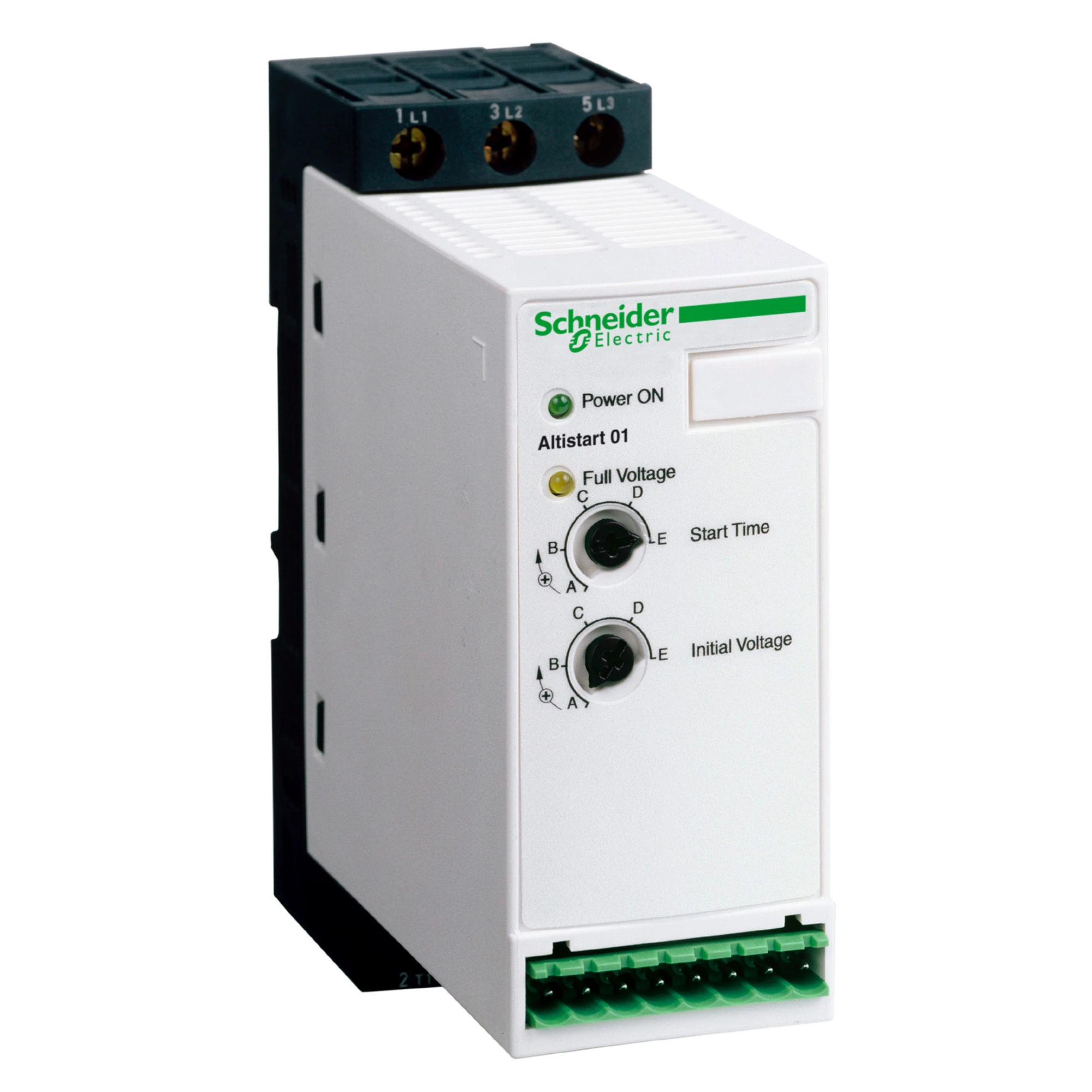

ATS01N125FT ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 25A 400B

ATS01N209QN ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 9A 400В

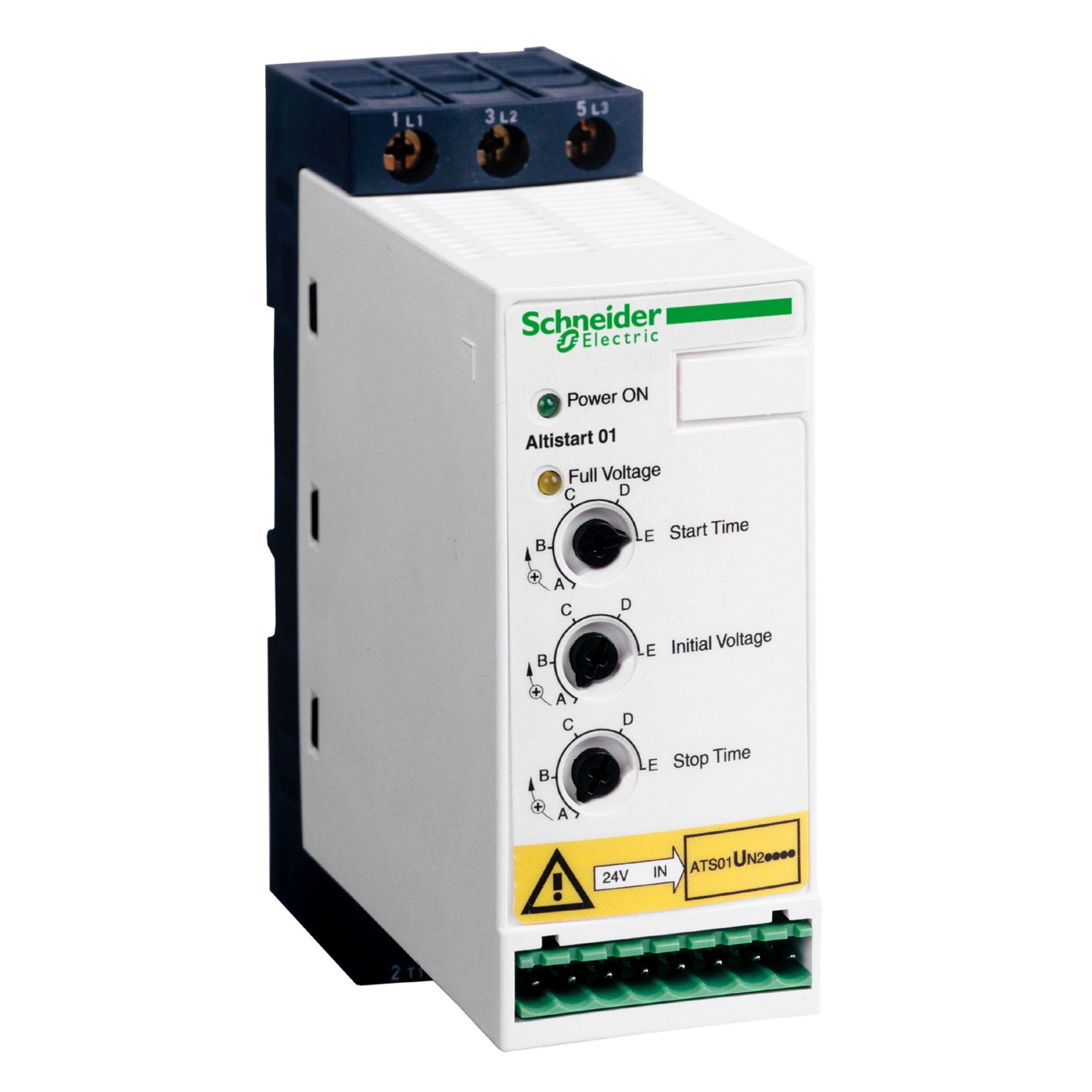

ATS01N212QN ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 12A 400В

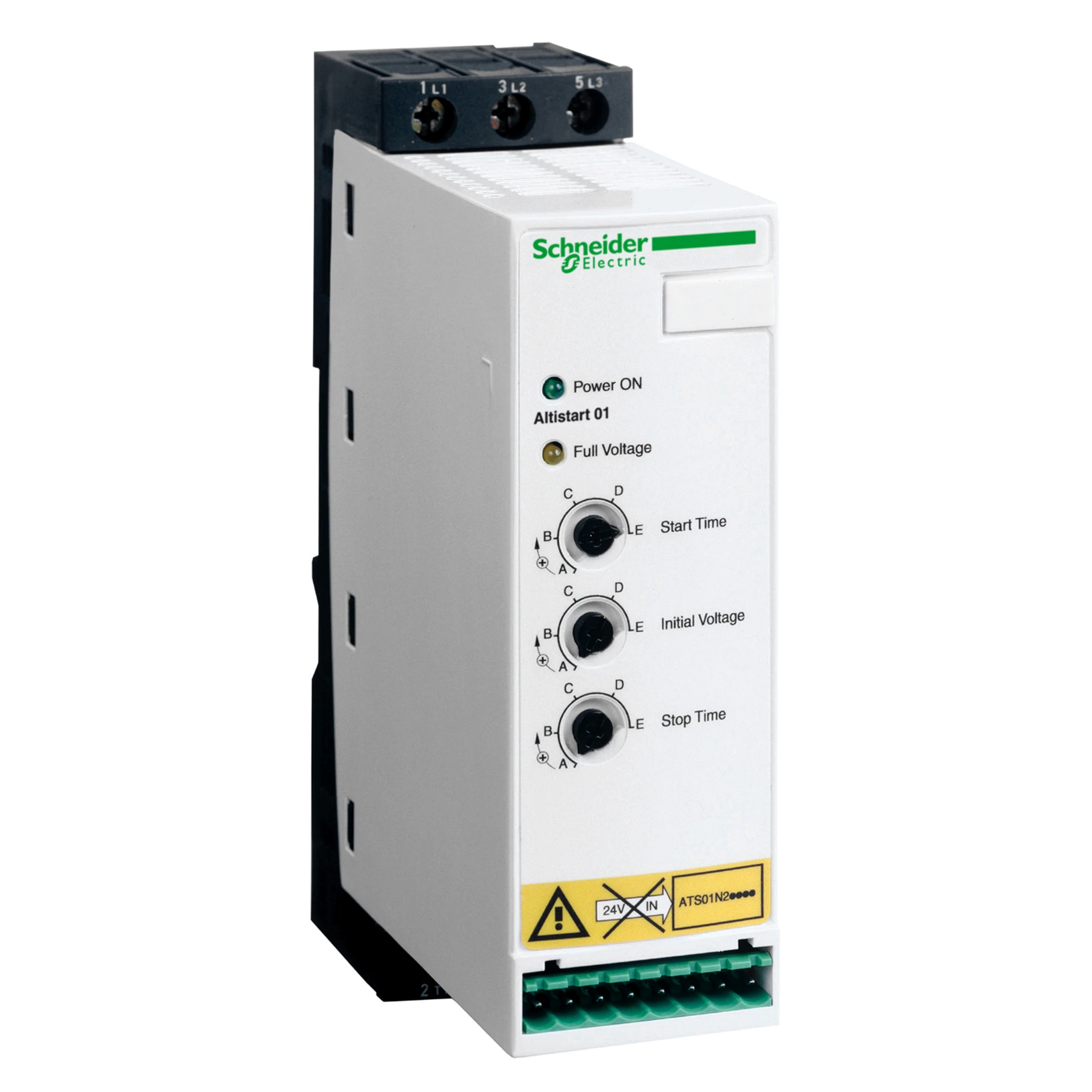

ATS01N222QN ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 22A 400В

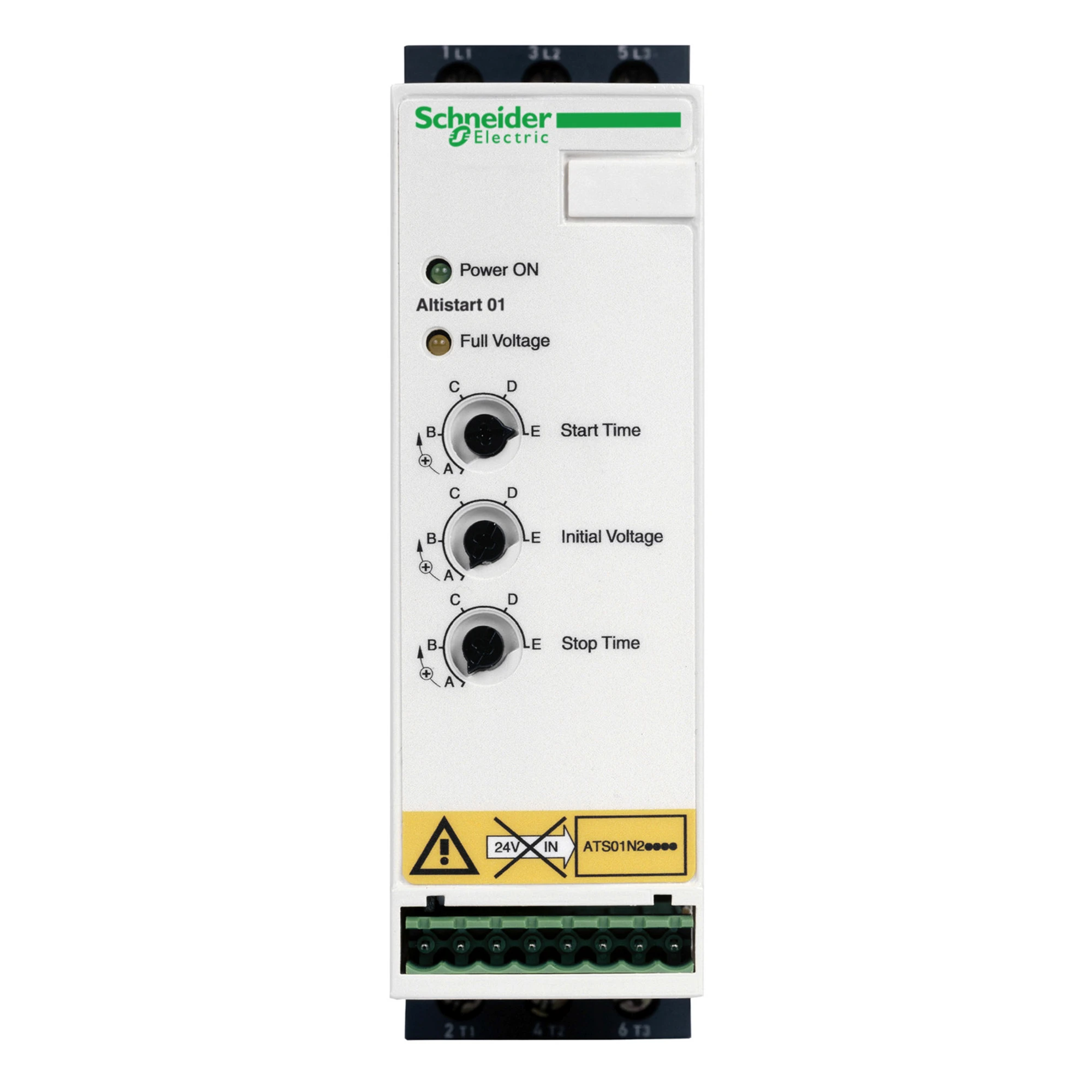

ATS01N232QN ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS01 32A 400В

ATS22D32Q ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS22 32A 400B

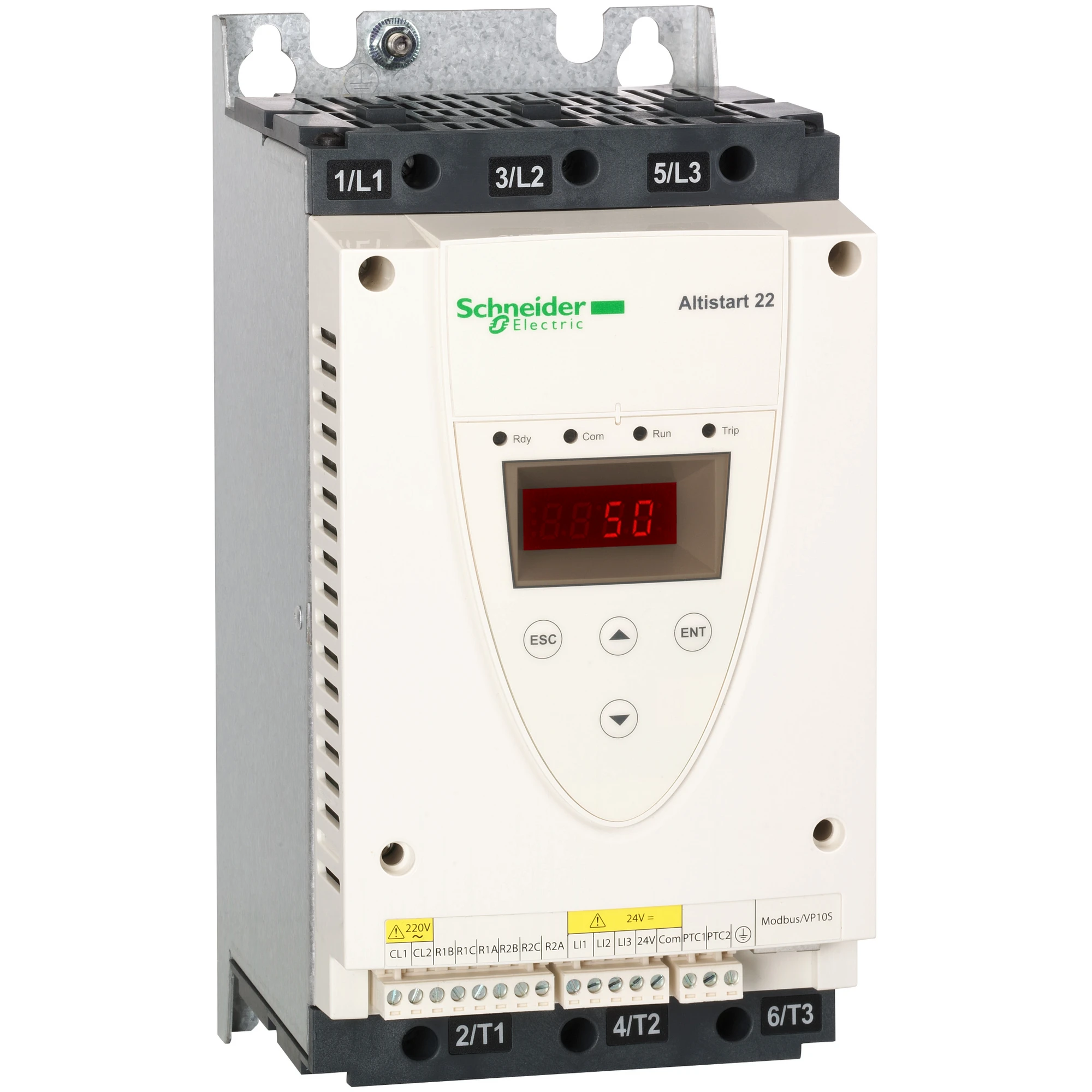

ATS22D47Q ПРИСТРІЙ ПЛАВНОГО ПУСКУ ATS22 47A 400B
