Кнопкові пости

Фільтри

Ціна

Від

До

Матеріал

полікарбонат

Механічна зносостійкість

300000 циклів

Момент затягування

0.8-1.2 Н.м відповідно до МЕК 60947-1

Робочий хід

1.5 мм (NC зі зміною електричного стану) | 2.6 мм (НЕ змінює електричний стан) | 4.3 мм (загальний хід)

Електрична надійність

λ < 10exp(-6) на 5 В, 1 мА відповідно до МЕК 60947-5-4 | λ < 10exp(-8) на 17 В, 5 мА відповідно до МЕК 60947-5-4

Форма головки гвинта

хрестовий сумісний з Philips № 1 викрутка | хрестовий сумісний з позиційний № 1 викрутка | Щілинний сумісний з плоский Ø 4 мм викрутка | Щілинний сумісний з плоский Ø 5.5 мм викрутка

Профіль пристрою керування

1 кнопка з грибовидною головкою

Перезавантаження

повертається, щоб відпустити

Робота контакту

Повільне розмикання

Зусилля спрацювання

44 Н NC + NO зміна електричного стану

Кабельний ввід

1 викидач для введення кабелю 0-14 мм | 2 отвори для кабельного вводу Pg 13 та ISO M20 0-12 мм

1 викидач для введення кабелю, момент затяжки: 14-14 мм | 2 отвори для кабельного вводу Pg 13 та ISO M20, момент затяжки: 12-12 мм

2 отвори для введення кабелю, момент затяжки: 14-14 мм | 2 отвори для кабельного вводу Pg 13 та ISO M20, момент затяжки: 12-12 мм

Область застосування станції керування

функція аварійного вимкнення | функція аварійної зупинки

Призначення продукту

для блоків управління та сигналізації XB5 Ø 22 мм

Матеріал контакту

срібний сплав (Ag/Ni)

Колір основи шафи

світло-сірий (RAL 7035)

Склад станції керування

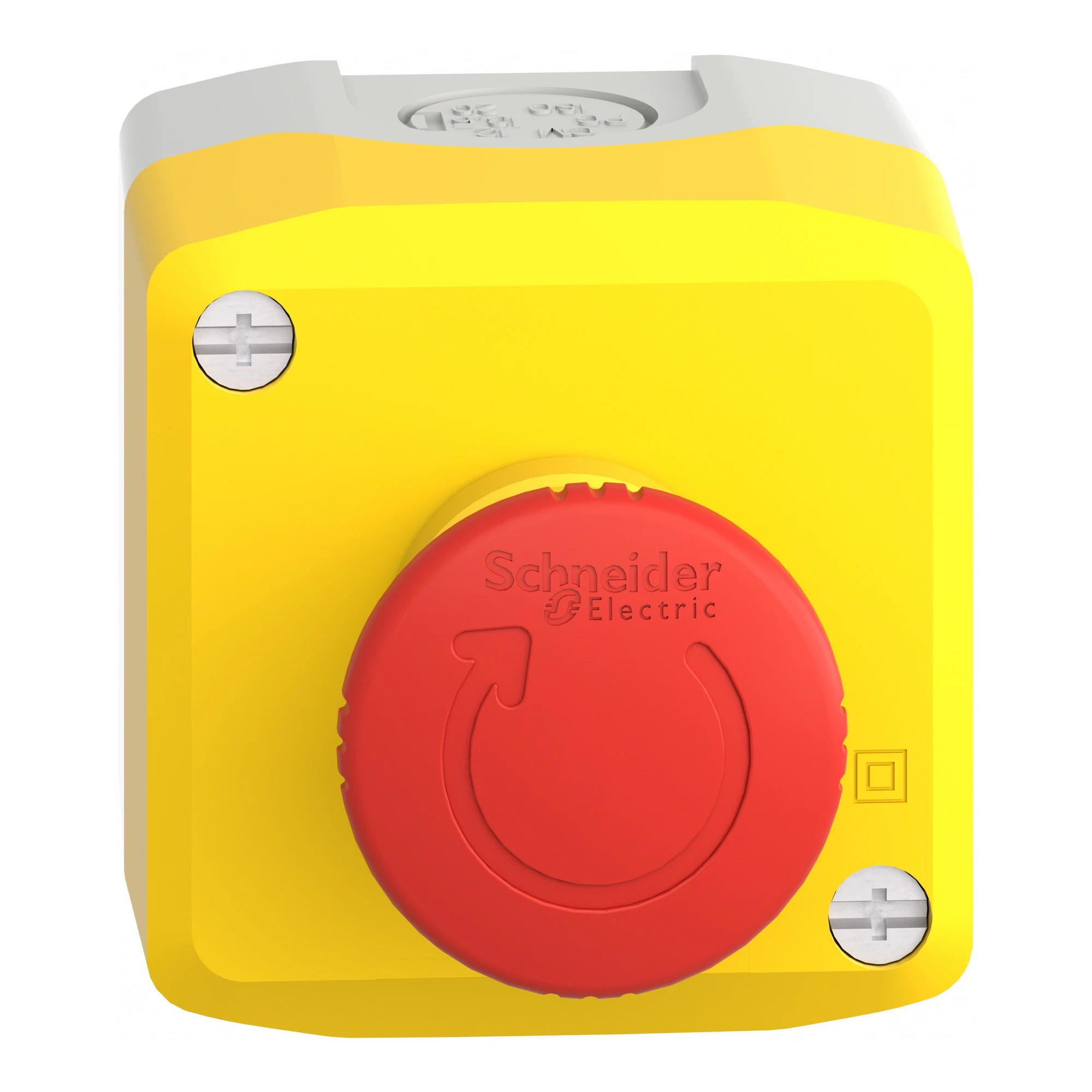

1 кнопка з грибовидною головкою Ø 40 мм, червоний 1 нормально відкритий + 1 нормально закритий без маркування позначення

Опис виконавчого механізму

червоний без позначки 1 NO + 1 NC

Колір кришки

жовтий (RAL 1021)

темно-сірий (RAL 7016)

Кількість горизонтальних рядів

Основна група

1 виріз

2 вирізи

3 вирізи

5 вирізів

Кількість вертикальних рядів

Спосіб збірки

для самостійної збірки

Група продуктів

стандартний сірий

Код складу електричної частини

MF1 | MF2 | PR1 | SF1 | SR1 | MR1 | SR2 | PF2 | PF1 | SF2

MR1 | SF1 | SF2 | SR2 | PR1 | MF1 | MF2 | PF1 | PF2 | SR1

SF1 | MF2 | PF2 | PF1 | MR1 | MF1 | SF2 | SR1 | SR2 | PR1

SR2 | PR1 | SR1 | MR1 | MF2 | MF1 | SF1 | PF2 | PF1 | SF2

Кількість вирізів

1 виріз

2 вирізи

3 вирізи

5 вирізів

Монтаж контактного блоку

заднє кріплення | фронтальне кріплення

фронтальне кріплення | заднє кріплення

Вібростійкість

5 gn (f= 12-500 Гц) відповідно до МЕК 60068-2-6

Штрих-код

b3389110113662

b3389110114737

b3389110114744

b3389110114812

b3389110114843

Маса нетто

0.136 кг

0.193 кг

0.194 кг

0.238 кг

0.322 кг

[Uimp] номінальна імпульсна витримувана напру

6 кВ відповідно до МЕК 60947-1

Опір до миючого апарату високого тиску

7000000 па на 55 °C, відстань : 0.1 m

Конфігурація мосту GCR

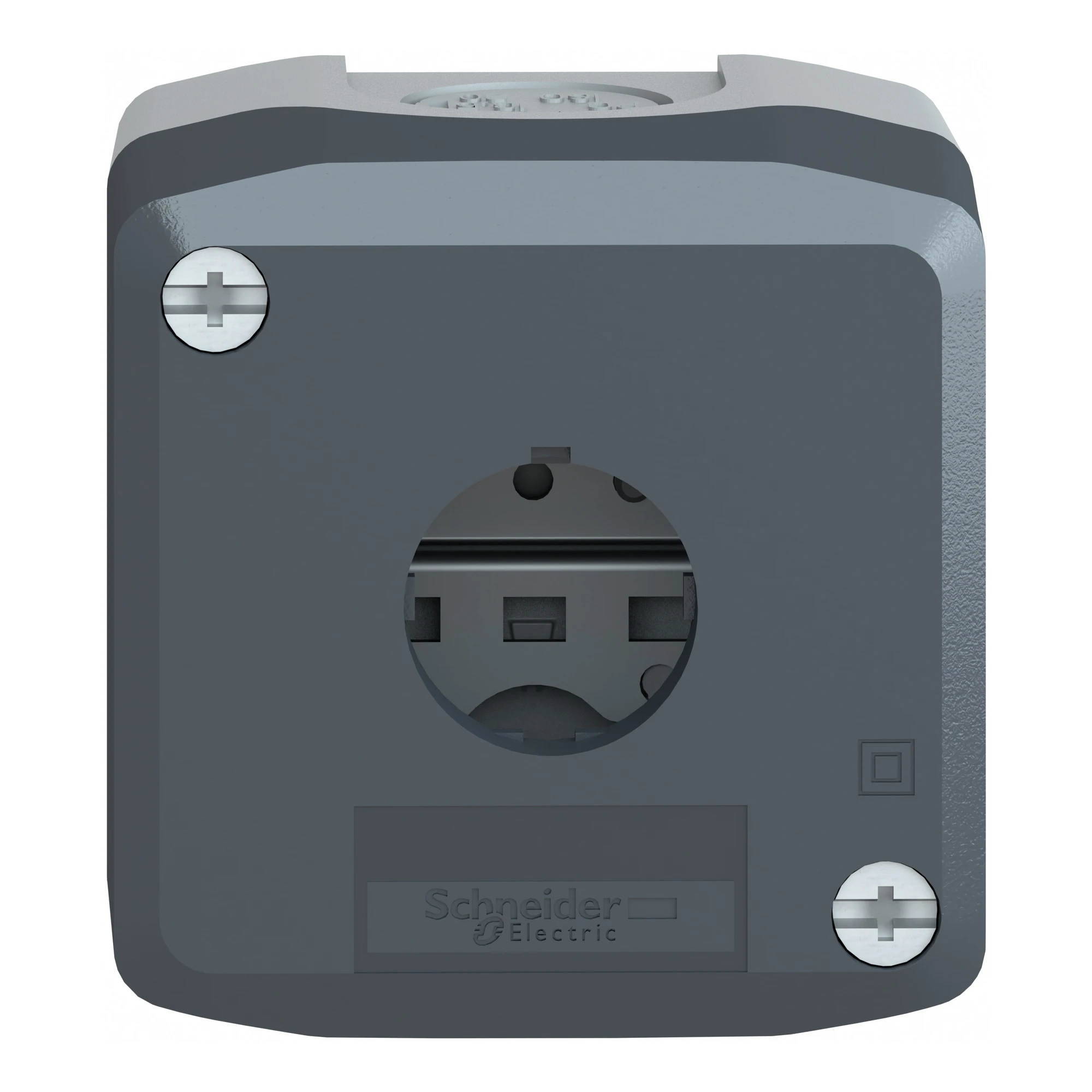

XALD01CUST01

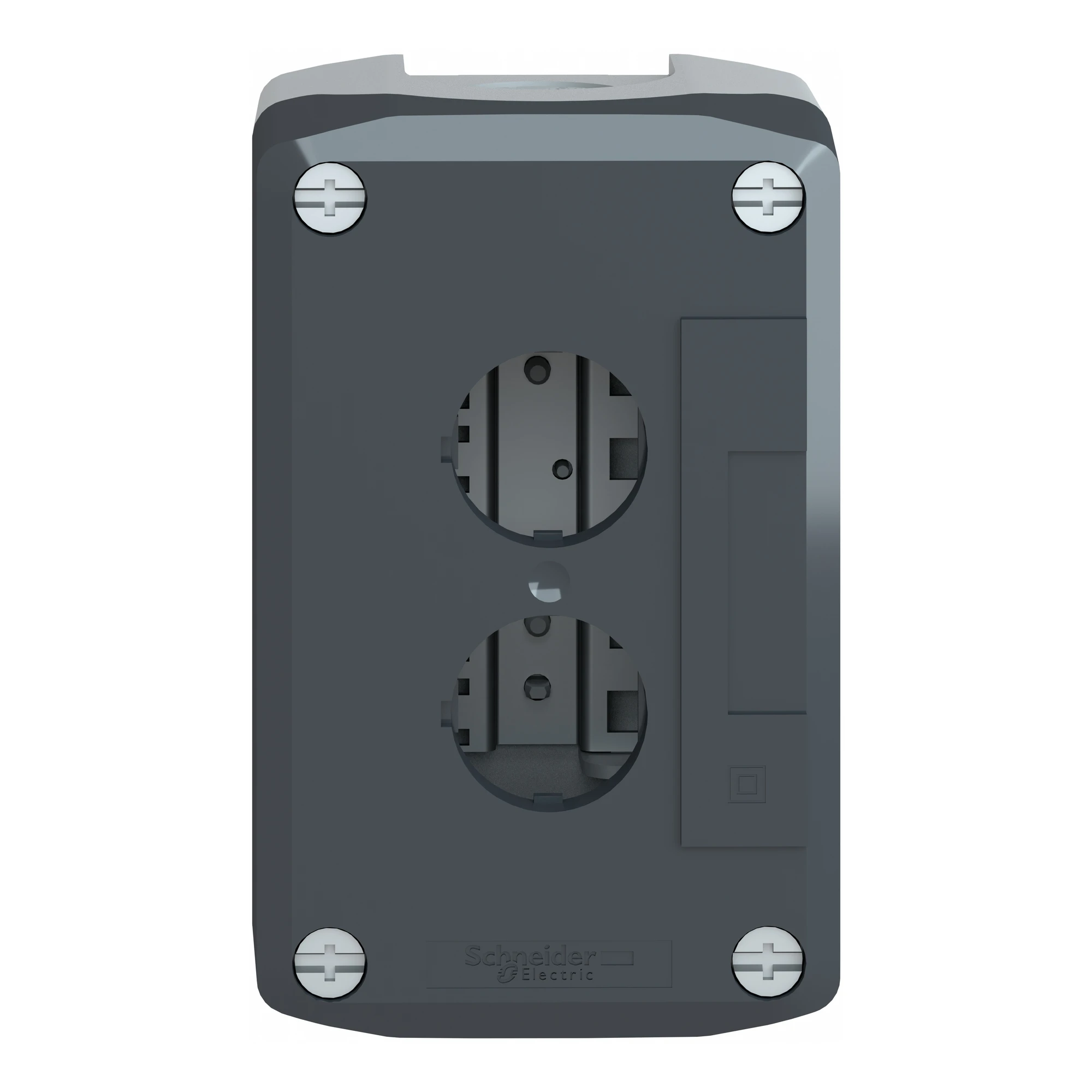

XALD02CUST01

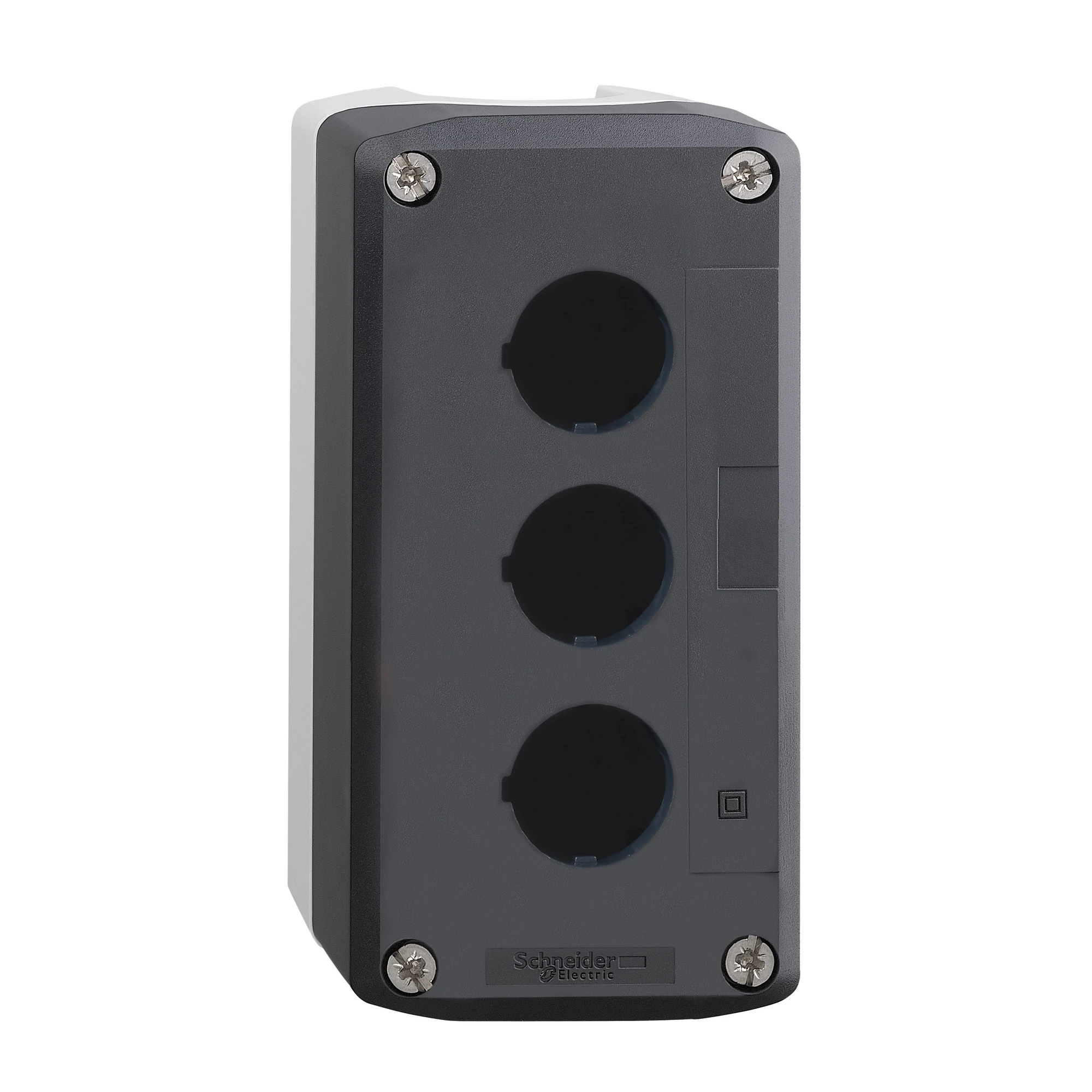

XALD03CUST01

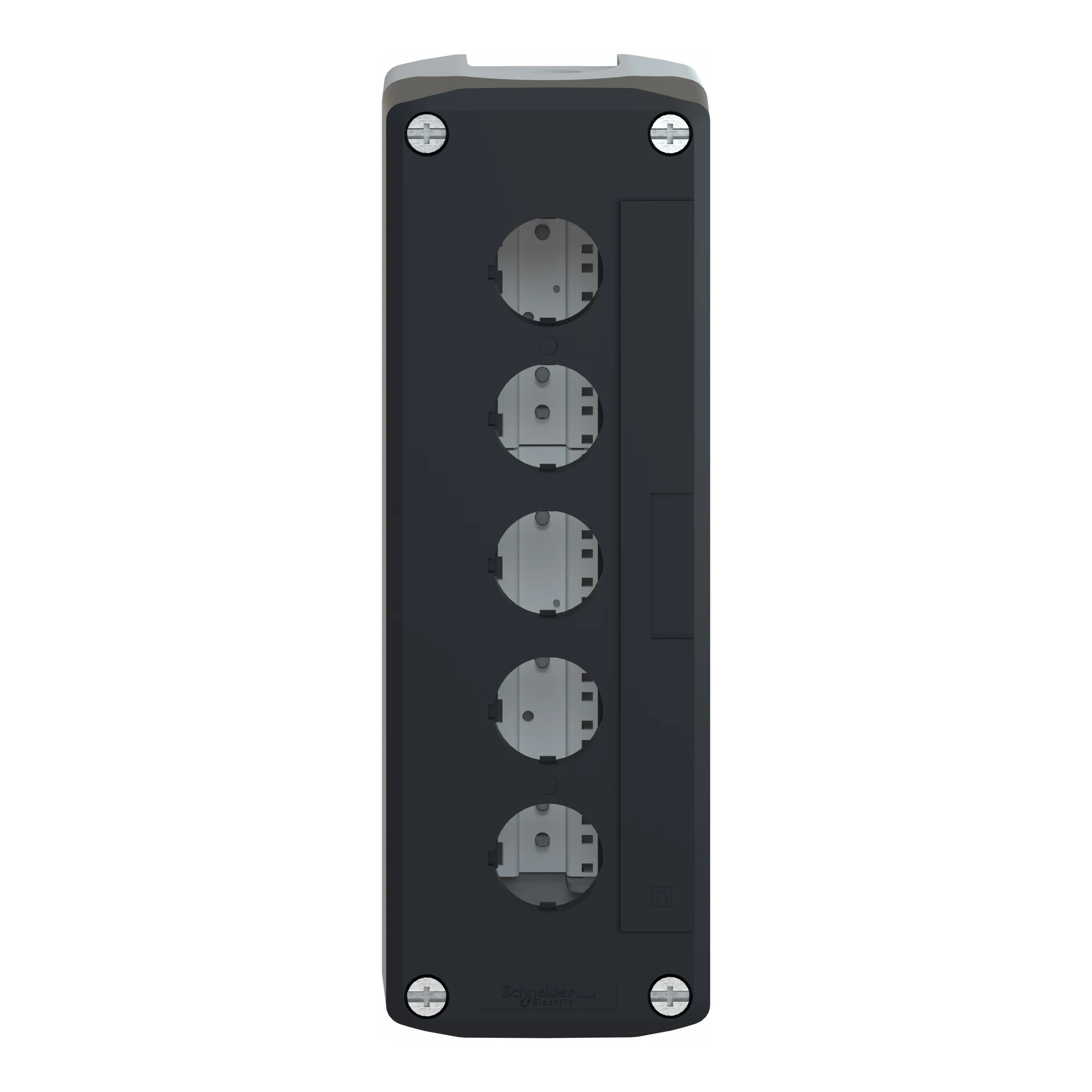

XALD05CUST01

[Ui] номінальна напруга ізоляції

600 В (ступінь забруднення 3) відповідно до МЕК 60947-1

Код сумісності

XALD

XALK

Клеми підключення

Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 | Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1

Кастомізується

ні | 1

Тип виробу або компоненту

порожня станція управління

станція управління в зборі

Серія продукту

Harmony XALD

Harmony XALK

Назва пристрою

XALD

XALK

Код УКТЗЕД

8536508000

8538909900

Категорія перенапруги

клас II відповідно до МЕК 60536

Ступінь ударозахисту

IK03 conforming to EN 50102

IK03 conforming to МЕК 62262

Робоча температура навколишнього середови

-40-70 °C

Температура навколишнього повітря для збер

-40-70 °C

Захисна обробка

Ударостійкість

30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27
