Каталог ОБЛАДНАННЯ ПОБУТОВОГО ТА КОМЕРЦІЙНОГО ПРИЗНАЧЕННЯ Модульне захисно-комутаційне обладнання Реле напруги

Реле напруги

Фільтри

Ціна

Від

До

Код УКТЗЕД

8536201000

8536490090

8536508000

Штрих-код

b3389119405072

b3389119405096

b3389119405263

b3606481929167

b3606481929174

Діапазон напруги

183...484 В

208...480 В Лінійна напруга

220...480 В Лінійна напруга

Гістерезис

2-2 %

[Us] номінальна напруга живлення

self-powered

Робоча швидкість

<= 360 операцій/год повне навантаження

Вихідні контакти

1 C/O

2 C/O

Час реакції

< 200 мс (у разі несправності)

<= 130 мс (у разі несправності)

Робоче положення

Будь-яка позиція без зниження номінальних характеристик

Ліміти вимірювання напруги

176-528 В змінний струм

183-484 В змінний струм

183-528 В змінний струм

Категорія перенапруги

ІІІ

ІІІ відповідно до МЕК 60664-1

Ширина

17.5 мм

35 мм

36 мм

72 мм

Споживана потужність [ВА]

0-22 В·А на 400 В змінний струм 50 Гц

Маркування

Тип керування

без тестової кнопки

перемикач

Межі напруги живлення

183-484 В змінний струм

183-528 В змінний струм

194-528 В змінний струм, 3 фази

Механічна зносостійкість

12000 циклів

20000 циклів

30000000 циклів

Частота схеми керування

50...60 Гц +/- 10 % частота

Момент затягування

0.6-1 Н.м відповідно до МЕК 60947-1

3.5-3.5 Н.м Зверху або знизу

силові клеми: 3.5-3.5 Н.м Зверху або знизу

Частота мережі живлення

50/60 Гц +/- 10

Мінімальний струм перемикання

10 мА на 5 В ПОСТІЙНИЙ СТРУМ

Максимальний цикл вимірювання

140 мс цикл вимірюв. як середньоквадрат. значення

150 мс цикл вимірюв. як середньоквадрат. значення

Маса нетто

0.13 кг

180 г

200 г

370 г

Інтегральний час

1500 мс затримка часу

1500 мс при напрузі 480 В

[Ui] номінальна напруга ізоляції

400 В відповідно до МЕК 60664-1

400 В змінний струм 50 Гц

440 В

Монтажна опора

DIN-рейка

симетрична din-рейка 35 мм відповідно до МЕК 60715

Номінальний вихідний струм

5 А

Матеріал корпусу

Самозагасаючий пластик

Електрична зносостійкість

10000 циклів

100000 циклів

Межі напруги ланцюга керування

- 12 % + 10 % Un

Чутливість до розриву фази

0.7 Un

Функціональність

виявлення зниженої напруги

Код сумісності

RM17

RM3

Затримка пуску після включення живлення

650 мс

Клеми підключення

клеми тунельного типу (Зверху або знизу) - 1...35 мм² - жорсткий | клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий | клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий з зажимом

клеми тунельного типу (нижнє підключення) 1-35 мм² жорсткий | клеми тунельного типу (нижнє підключення) 1-25 мм² гнучкий

Категорія застосування

Місцева сигналізація

iндикатор УВІМК/ВИМК

Індикатор зелений: робочий | Індикатор червоний швидке миготіння: перенапруга | Індикатор червоний повільне миготіння: знижена напруга

для Живлення увімкнено СВІТЛОДІОД (зелений) | для реле увімкнено СВІТЛОДІОД (жовтий)

для Живлення увімкнено СВІТЛОДІОД (зелений) | для реле увімкнено СВІТЛОДІОД (жовтий) | для несправність СВІТЛОДІОД (жовтий)

для реле увімкнено СВІТЛОДІОД (жовтий)

Похибка вимірювання

< 0.05 %/°C при коливаннях температури | < 1 % на весь діапазон із коливанням напруги

< 1 % на весь діапазон із коливанням напруги | 0.05 %/°C при коливаннях температури

Стабільність та повторюваність характерис

0.3 % для затримка часу | 0.5 % для вхідний та вимірювальний ланцюг

0.5 % для вхідний та вимірювальний ланцюг | 3 % для затримка часу

Максимальна напруга перемикання

250 В змінний струм | 250 В ПОСТІЙНИЙ СТРУМ

Показники надійності безпеки

B10d = 850000 | MTTFd = 924.6 років

MTTFd = 399,5 років | B10d = 360000

MTTFd = 502.2 років | B10d = 470000

Максимальний струм перемикання

5 А змінний струм | 5 А ПОСТІЙНИЙ СТРУМ

Опір ізоляції

> 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60255-5 | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60664-1

Регулювання уставки напруги

2...20 % від обраної величини Un | -12...-2 % в діапазоні 220 В змінного струму | +2...+10 % в діапазоні 480 В змінного струму

2...20 % від обраної величини Un | -2...-12 % в діапазоні 208 В змінного струму | -2...-17 % в діапазоні 220 В змінного струму

Стандарти

МЕК 60255-1

МЕК 61008-1 | EN/EC 61008-2-1

Ударостійкість

15 gn для 11 мс відповідно до МЕК 60255-21-1

Робоча температура навколишнього середови

-20-50 °C

-25-40 °C

-5-40 °C

Ступінь забруднення

3 відповідно до МЕК 60664-1

Температура навколишнього повітря для збер

-40-70 °C

-40-80 °C

Відносна вологість

95-95 % на 55-55 °C

95-95 % на 55-55 °C відповідно до МЕК 60068-2-30

Вібростійкість

0,35 мм (f= 5-57.6 Гц) відповідно до МЕК 60068-2-6 | 1 gn (f= 57.6-150 Гц) відповідно до МЕК 60255-21-1

Електромагнітна сумісність

стандарт емісії для промислового середовища conforming to МЕК 61000-6-4 | emission standard for residential, commercial and light-industrial environments conforming to МЕК 61000-6-3 | Стійкість до промислового середовища conforming to МЕК 61000-6-2

Ступінь захисту

IP20

IP20 відповідно до МЕК 60529 (Затискачі) | IP30 відповідно до МЕК 60529 (корпус)

IP20 відповідно до МЕК 60529 | IP40 (передня панель) відповідно до МЕК 60529

Директиви

73/23/EEC - директива низької напруги | 89/336/EEC - електромагнетична відповідність

89/336/EEC - електромагнетична відповідність | 73/23/EEC - директива низької напруги

Сертифікація виробу

GL | GOST | UL | C-Tick | CSA

GL | UL | CSA | GOST | C-Tick

GOST | C-Tick | UL | CSA | GL

Випробувальна напруга діелектрика

2 кВ змінний струм 50 Гц, 1 хв

2 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60255-5 | 2 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60664-1

Не розсіювана хвиля збурень

4 кВ

4 кВ відповідно до МЕК 60255-5 | 4 кВ відповідно до МЕК 60664-1 | 4 кВ відповідно до МЕК 61000-4-5

Тип виробу або компоненту

3-фазне реле керування

автоматичний вимикач захисного відключення (ПЗВ)

реле

Тип витримки часу

без

регульований 0.1...10 с, +/- 10 % максимального значення шкали

[In] номінальний струм

25 А

40 А

5 А

63 А

Діапазон вимірювань

208...440 В напруга змінний струм

208...480 В напруга змінний струм

220...480 В напруга змінний струм

Найменування релейного захисту

RM17TG

RM17TU

RM35TF

[Uc] напруга схеми керування

208...440 В

208...480 В

220...480 В

230 В Змінний струм 50 Гц

Комутаційна здатність [ВА]

1250 В·А

Тип контакту та з'єднання

1 перемикаючий контакт

2 перемикаючі контакти

Конкретне застосування виробу

для 3-фазного живлення

Тип реле

багатофункціональне реле контролю

реле контролю

реле контролю напруги

Серія продукту

Harmony

Resi9

Параметри релейного моніторингу

виявлення зниженої напруги | послідовність фаз | виявлення обриву фази

знижена та підвищена напруга у віконному режимі | послідовність фаз | виявлення обриву фази | асиметрія

послідовність фаз | виявлення обриву фази (обрив 2 або більше фаз)

Порогова напруга виявлення

< 100 В змінний струм

< 194 В

Регулювання уставки спрацювання за небалан

5...15 % від не вибрано

Частота мережі

50/60 Гц

Глибина встановлення

44 мм

Кількість модулів Ш = 9 мм

Короткочасний струм

250 А

Глибина

68 мм

73 мм

[Ue] номінальна робоча напруга

230 В змінний струм 50 Гц

230 В змінний струм 50/60 Гц

400 В змінний струм 50/60 Гц

Висота

81 мм

84.8 мм

Довжина зачистки проводів

15 мм для Зверху або знизу з'єднання

Технологія відключення диференційного стр

незалежний від напруги

Спосіб кріплення

Затисканням

кліпсами

[Uimp] номінальна імпульсна витримувана напру

4 кВ

Крок підключення

18 мм

Колір

Білий

Сірий (RAL 7035)

Тип мережі

змінний струм

Чутливість до витоку струму

10 мА

100 мА

30 мА

300 мА

Час витримки захисту від витоку струму на з

Миттєвий

Селективний

Опис полюсів

Номінальний умовний струм короткого замика

Inc 6 кА

Клас захисту від витоку струму на землю

Тип А

Тип АС

Номінальна вмикаюча та вимикаюча здатність

Im 500 А відповідно до МЕК 61008

Im 630 А відповідно до МЕК 61008

Тропічне виконання

2 відповідно до МЕК 60068-1

Знак якості

EAC

EAC | UA TR

Цільова країна

Росія

Перезавантаження

автоматичне скидання 25-35 с

Сумісність серії

Resi9

Компонування полюсного контакту

1 NO

Відповідність вимогам по ізоляції

Ні

Пускова потужність [ВА]

4 В·А

[Ie] номінальний робочий струм

63 А

Тип захисту

Перенапруга: 265 В | недонапруження: 50...160 В

Порогова напруга спрацьовування

перенапруга 253 В | знижена напруга 195 В

Висота над рівнем моря

2000 m

Завантаження...

Код: R9A12663

Реле напруги

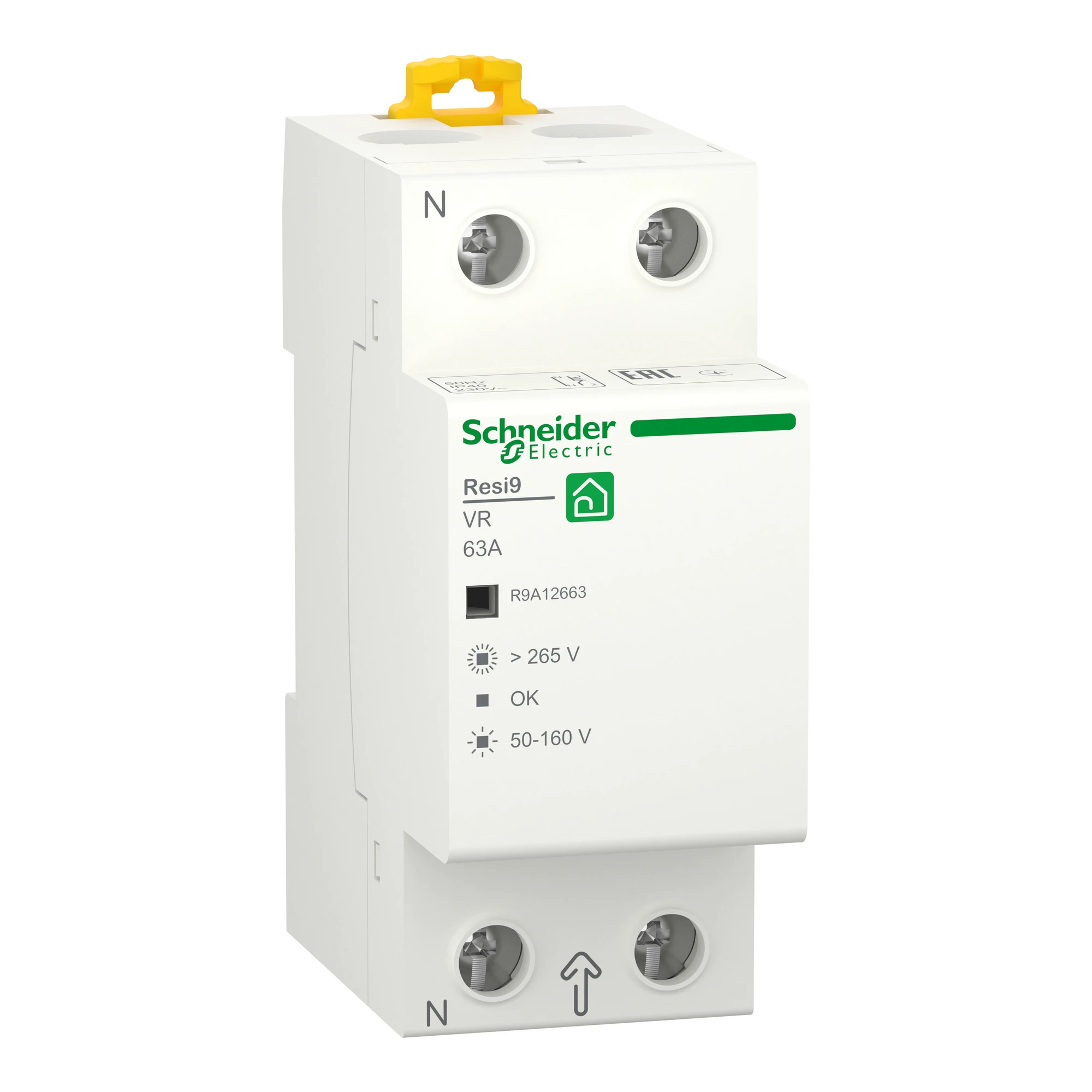

R9A12663 РЕЛЕ НАПРУГИ RESI9 1P+N 63A

R9R51225 ДИФ РЕЛЕ RESI9 2P 25A 30mA АС

R9R51240 ДИФ РЕЛЕ RESI9 2P 40A 30mA АС

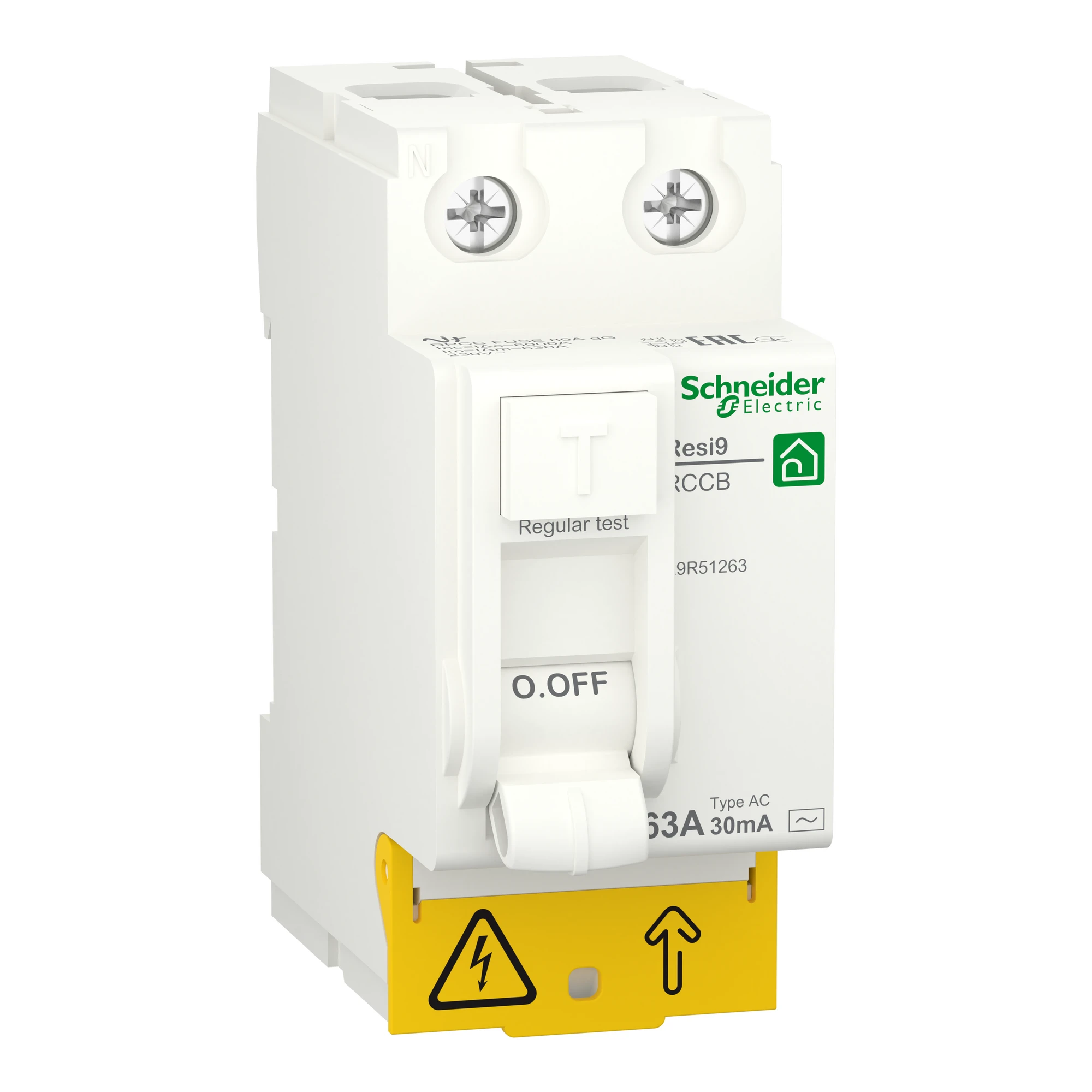

R9R51263 ДИФ РЕЛЕ RESI9 2P 63A 30mA АС

R9R51425 ДИФ РЕЛЕ RESI9 4P 25A 30mA АС

R9R51440 ДИФ РЕЛЕ RESI9 4P 40A 30mA АС

R9R51463 ДИФ РЕЛЕ RESI9 4P 63A 30mA АС

R9R52240 ДИФ РЕЛЕ RESI9 2P 40A 100mA АС

R9R52263 ДИФ РЕЛЕ RESI9 2P 63A 100mA АС

R9R52440 ДИФ РЕЛЕ RESI9 4P 40A 100mA АС

R9R52463 ДИФ РЕЛЕ RESI9 4P 63A 100mA АС

R9R54240 ДИФ РЕЛЕ RESI9 2P 40A 300mA АС

R9R54263 ДИФ РЕЛЕ RESI9 2P 63A 300mA АС

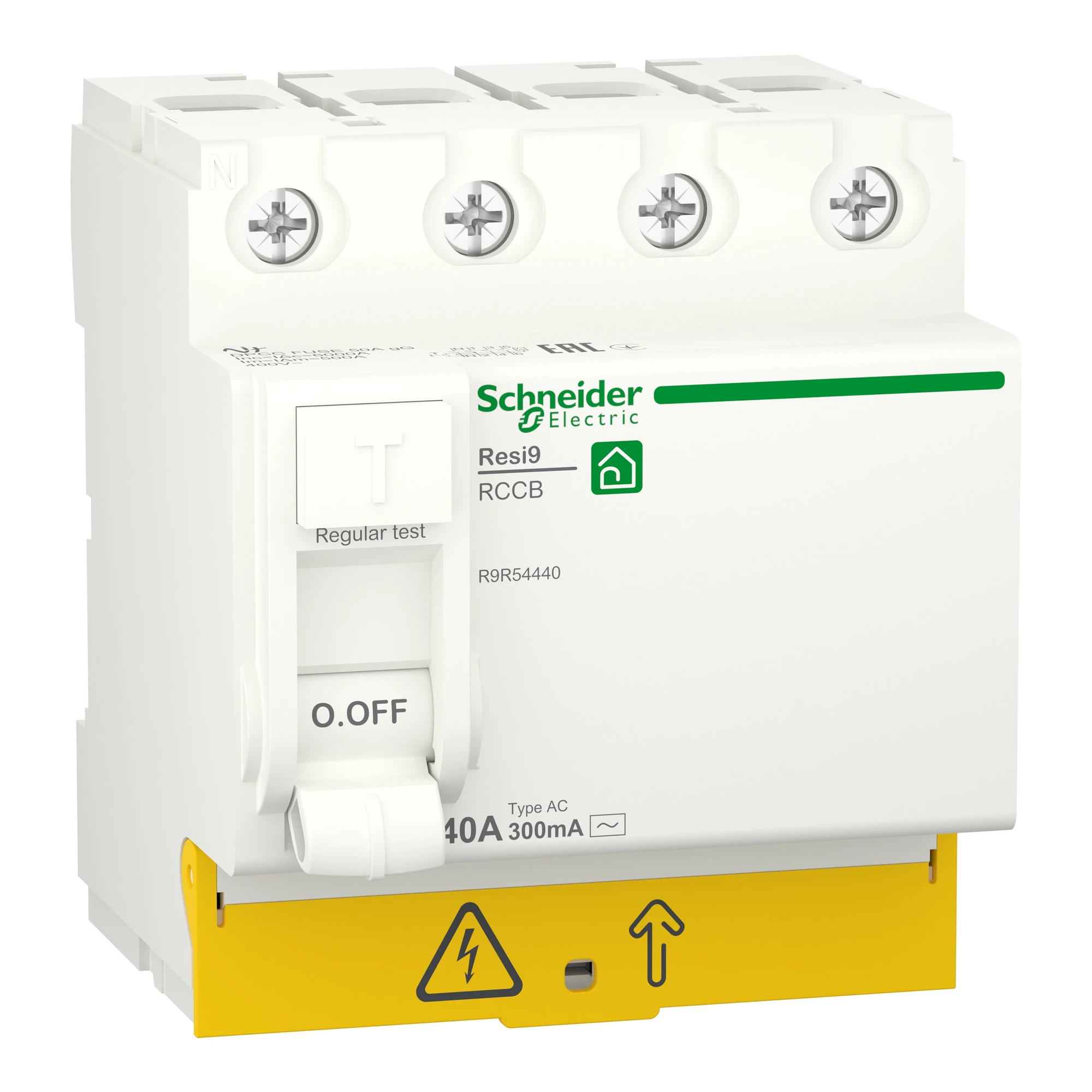

R9R54440 ДИФ РЕЛЕ RESI9 4P 40A 300mA АС

R9R54463 ДИФ РЕЛЕ RESI9 4P 63A 300mA АС

R9R60225 ДИФ РЕЛЕ RESI9 2P 25A 10mA А

R9R61225 ДИФ РЕЛЕ RESI9 2P 25A 30mA А

R9R61240 ДИФ РЕЛЕ RESI9 2P 40A 30mA А

R9R61263 ДИФ РЕЛЕ RESI9 2P 63A 30mA А

R9R61425 ДИФ РЕЛЕ RESI9 4P 25A 30mA А
